车辆下部防护杠结构三维设计

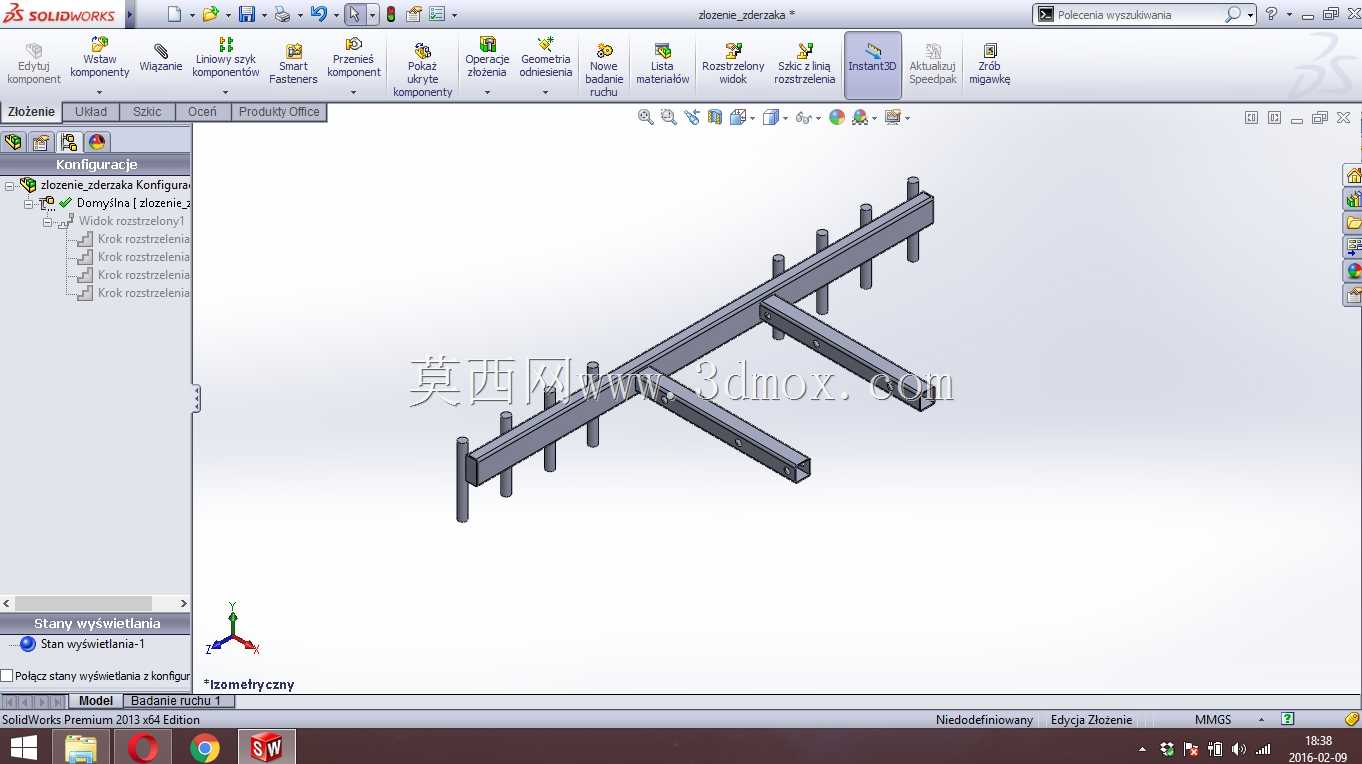

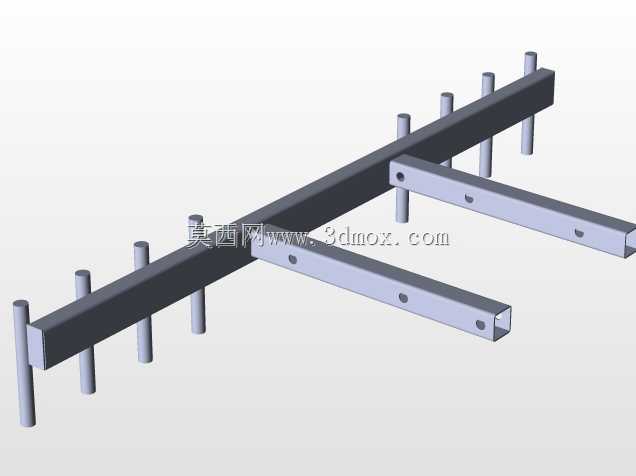

　　该防护结构主要应用于乘用车辆或小型商用车辆的下部前端区域，核心作用是在低速碰撞场景下吸收冲击能量，避免车身核心结构件、散热总成等前端核心部件直接受冲击损坏，同时兼顾整车前部空气导流与外观规整性需求。从结构设计逻辑来看，整体采用多段矩形空心型材拼接的框架式构型，主承载横梁沿整车宽度方向延伸，匹配不同车型的前部安装点跨度，两侧延伸的支臂向车架纵梁方向收拢，支臂上预留的安装柱位对应车架前部的预装孔位，无需额外改制原车结构即可完成对位装配，安装边界严格贴合多数量产车型前部纵梁的间距参数，横梁的离地高度参考常规乘用车下部防刮擦需求设定，既保证足够的接近角冗余，避免非铺装路面行驶时出现剐蹭托底，又能在低速碰撞时率先接触冲击物，

　　将冲击力通过支臂均匀传递到左右两侧纵梁，避免局部应力集中导致的结构撕裂。型材选型上采用等壁厚矩形空心截面，相比传统冲压焊接的槽型结构，同等重量下抗扭、抗弯刚度提升明显，支臂与横梁的连接位置采用贴合面满焊的连接形式，建模时已预留焊道工艺余量，避免实际生产时出现装配间隙超差问题。结构上分布的多组垂直短柱，一方面作为外部覆盖件的安装定位柱，匹配前保险杠蒙皮的安装卡扣位，另一方面在行人碰撞场景下可起到支撑缓冲层的作用，避免蒙皮过度凹陷挤压内部硬点结构。设计过程中已充分考虑不同配置车型的适配性，横梁上预留的多组安装位可兼容牌照安装、ACC雷达支架固定、拖车钩盖板定位等拓展需求，无需对主体结构做二次加工即可满足不同配置的装配要求。

　　从实际使用场景出发，该结构的刚度匹配经过多轮迭代，低速15km/h正面碰撞时，主体结构可通过自身型材的微变形吸收70%以上的冲击能量，不会出现断裂脱落问题，碰撞后仅需更换表层覆盖件即可完成维修，大幅降低低速事故的维修成本；日常行驶中，该结构可阻挡路面飞溅的碎石直接撞击散热模块，同时在非铺装路面行驶时，可提前推开路面积雪、浮土或小型障碍物，避免底盘核心部件受冲击。建模过程中所有安装孔位的位置度公差参考整车装配工艺要求设定，孔位同轴度、贴合面平面度均满足量产装配的公差要求，相邻构件的连接位置均做了圆弧过渡处理，避免应力集中导致的长期使用疲劳开裂，型材的壁厚选择兼顾轻量化与强度需求，整体重量控制在同类型冲压钢结构的60%左右，不会额外增加过多前部轴荷，对整车油耗与轴荷分配的影响控制在合理区间内。
