在桌面级小型机器人研发、微型自动化执行机构搭建、学生科创项目原型制作这类场景里,Pololu系列微型金属齿轮电机的应用十分广泛,这类电机体积小巧、输出扭矩足够驱动小型负载,但配套的安装固定结构往往需要使用者自行设计,直接用胶接或者扎带固定的方式,在长期运行震动下容易出现移位,导致传动机构啮合偏差,影响整套机构的运行精度。这款3D打印的电机支架,就是针对这类微型金属齿轮电机的面板安装需求设计的专用固定结构。
从实际使用场景出发,这类支架多用于设备外壳面板的嵌入式安装,比如小型巡检机器人的轮组驱动端固定、桌面机械臂的关节动力端安装、小型传送带模组的动力侧固定,都需要将电机从面板外侧嵌入,通过支架将电机牢牢锁附在面板内侧,保证电机输出轴的伸出位置精准,不会因为负载变化出现轴向或者径向的偏移。

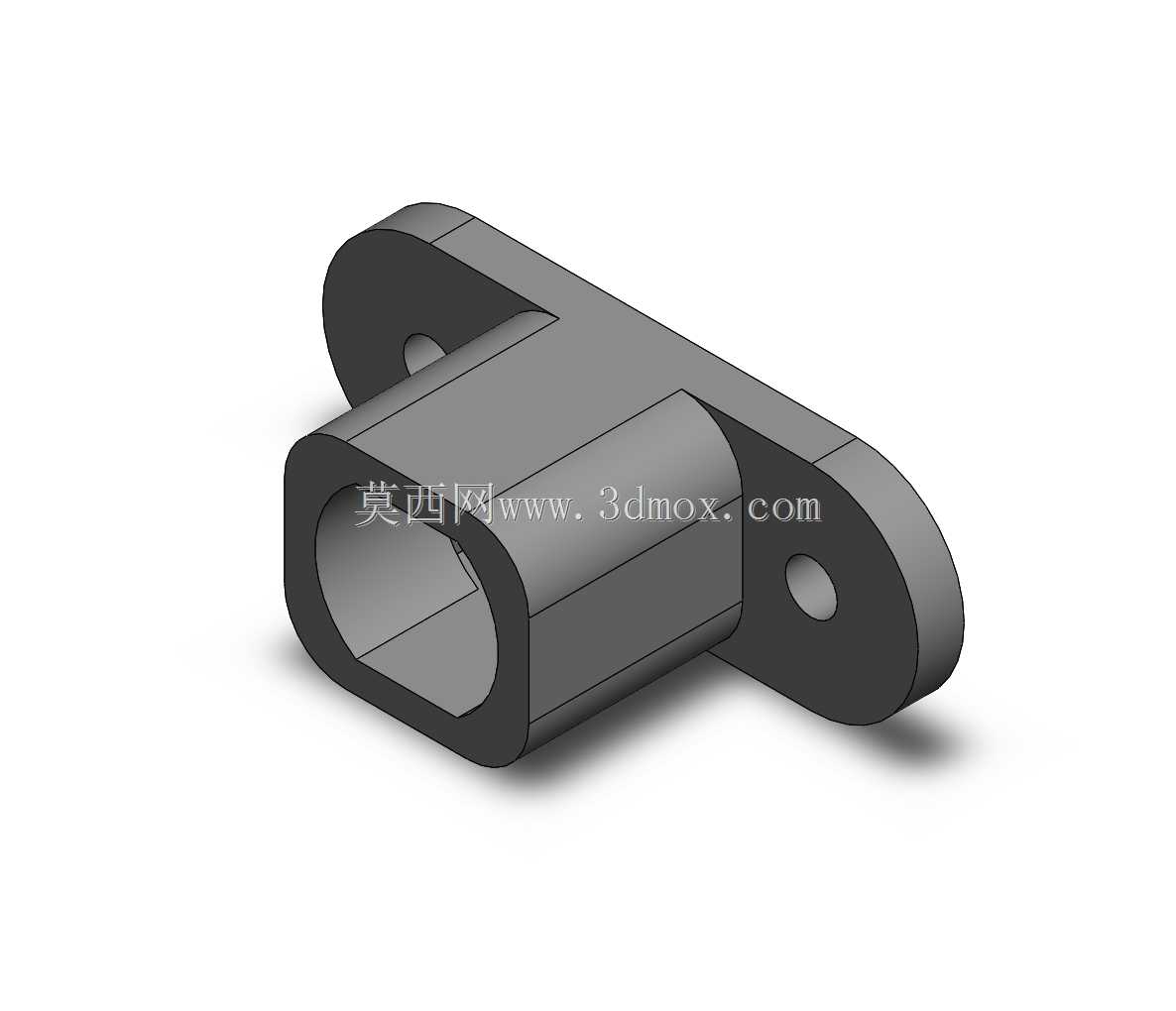

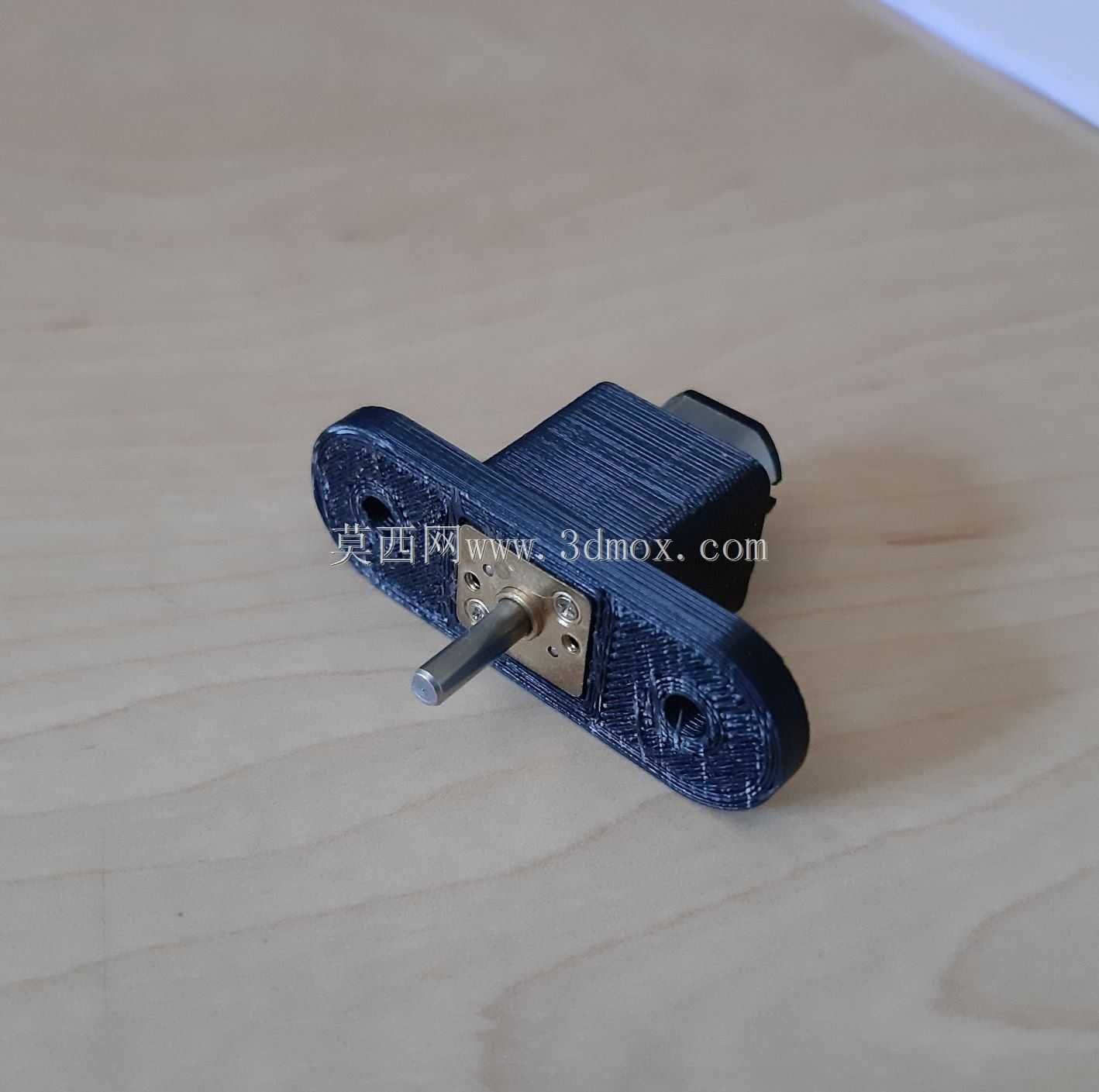

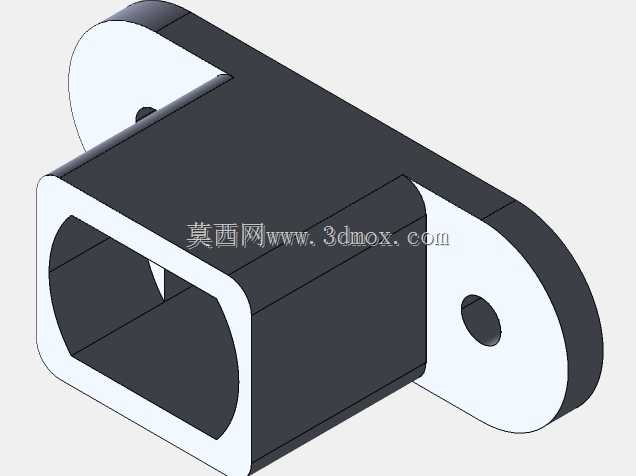

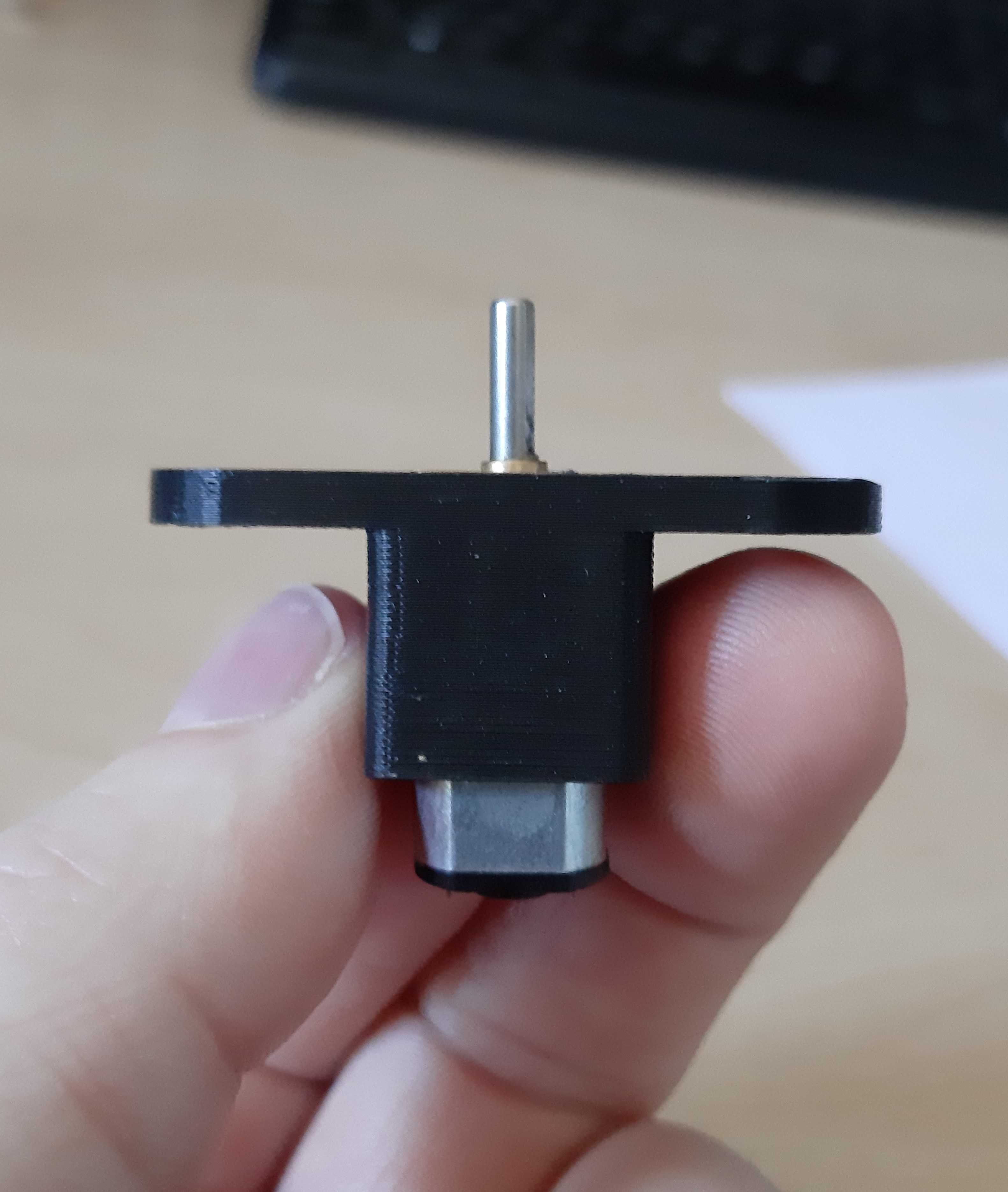

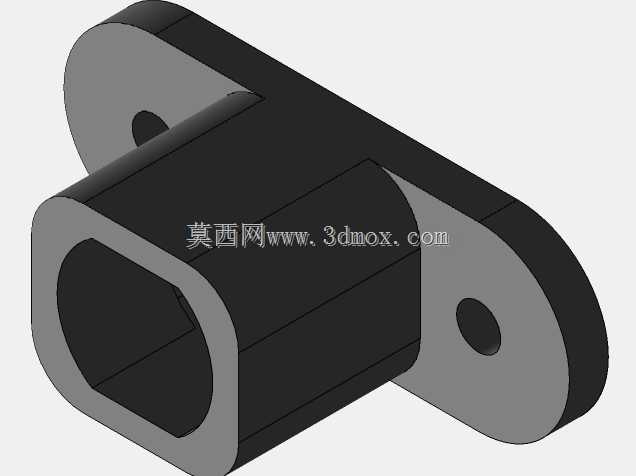

设计上,支架整体采用贴合电机外壳轮廓的包覆式结构,和电机金属外壳接触的位置做了适配的限位槽,电机装入后不会出现周向转动,避免电机运转时的反扭矩带动电机本体移位。安装孔位设置为两个M3规格的间隙孔,两个孔的中心间距严格控制为25mm,这个尺寸是这类小型面板安装场景下的通用孔距,既可以适配标准的2020铝型材端板安装,也能匹配3D打印的设备外壳面板预留孔位,间隙孔的设计可以抵消一部分3D打印的成型公差,安装时不需要额外修配孔位,直接用M3螺丝配合螺母就能完成锁紧。
支架的安装法兰部分做了加宽的椭圆型设计,相比窄边的固定结构,加宽的法兰面可以增大和安装面板的接触面积,锁紧时压强更小,即便是使用PLA这类硬度稍低的3D打印材料,也不会因为螺丝锁紧力过大导致支架边缘开裂,同时椭圆的外形可以避开面板上其他相邻的元器件,减少安装时的空间干涉。支架和电机配合的腔体部分,预留了0.2mm的装配间隙,这个间隙量既可以保证3D打印后电机能够顺利装入,不会因为打印层厚导致的表面凸起出现卡滞,也不会因为间隙过大导致电机在腔体内晃动,影响输出轴的同轴度。
从安装边界来看,支架整体厚度控制在刚好包覆电机尾部非输出端的尺寸,不会额外占用面板内侧过多的安装空间,对于内部空间紧凑的小型设备来说,这个尺寸设计可以有效压缩整机的体积,输出轴端的避让孔做了沉台设计,电机前端的金属减速箱端面可以和支架沉台完全贴合,保证输出轴和安装面板的垂直度,避免轴伸出现偏斜导致联轴器或者传动轮磨损加快。
在实际选型使用时,这款支架可以直接通过FDM工艺打印制作,不需要额外的支撑结构,打印时将安装法兰面朝下放置在打印平台上,就能获得最好的成型强度,层间结合力可以满足电机持续运转时的震动负载要求,不会出现长期使用后支架断裂的问题。相比采用金属切削制作的支架,3D打印的这款支架制作周期短,修改调整方便,在原型迭代阶段可以快速根据安装空间的变化调整支架外形,不需要开模或者复杂的机加工流程,非常适合小批量原型制作和个人DIY项目使用。
针对传动配合的需求,支架的输出轴避让孔直径比电机轴直径大1mm,既可以保证轴顺利伸出,也能允许一定的轴跳动量,不会出现轴和支架摩擦的情况。安装孔的位置距离支架中心的尺寸经过校准,保证电机装入后输出轴的中心正好位于两个安装孔的对称中心线上,安装时不需要反复调整电机位置,就能保证输出轴和传动机构的对中精度,减少装配时的调整工作量。在一些需要快速更换电机的场景下,这种支架的拆装也十分方便,只需要卸下两个M3固定螺丝,就能将电机连同支架一起从面板上拆下,维护更换的效率更高。
