适配现有输送设备的皮带张紧调节结构

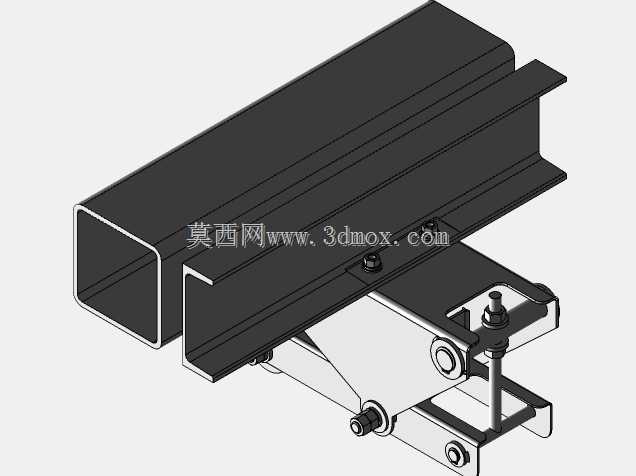

　　在带式输送、皮带传动类设备的长期运维场景中，皮带松弛打滑、传动效率衰减是一线运维人员最常遇到的问题，这款张紧结构的设计初衷，就是针对已投产的存量设备做适配改造，无需对原有设备机架做大规模切割焊接，就能快速实现皮带张紧力的动态调节。从结构组成来看，整套装置依托L型安装支架做承载基体，支架上预留的长圆孔调节行程覆盖了常规三角带、平皮带在服役周期内的伸长量范围，调节螺杆与锁紧螺母的配合结构，能让运维人员在设备不停机（做好安全防护的前提下）也能微调张紧力，避免了传统张紧结构需要拆卸护罩、挪动电机位置的繁琐操作。

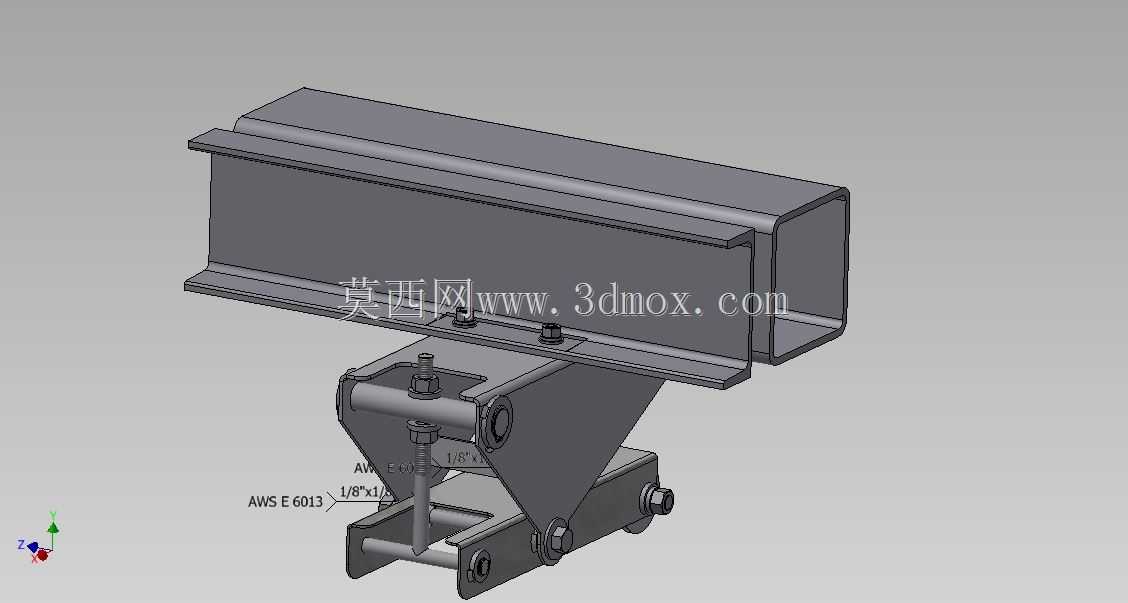

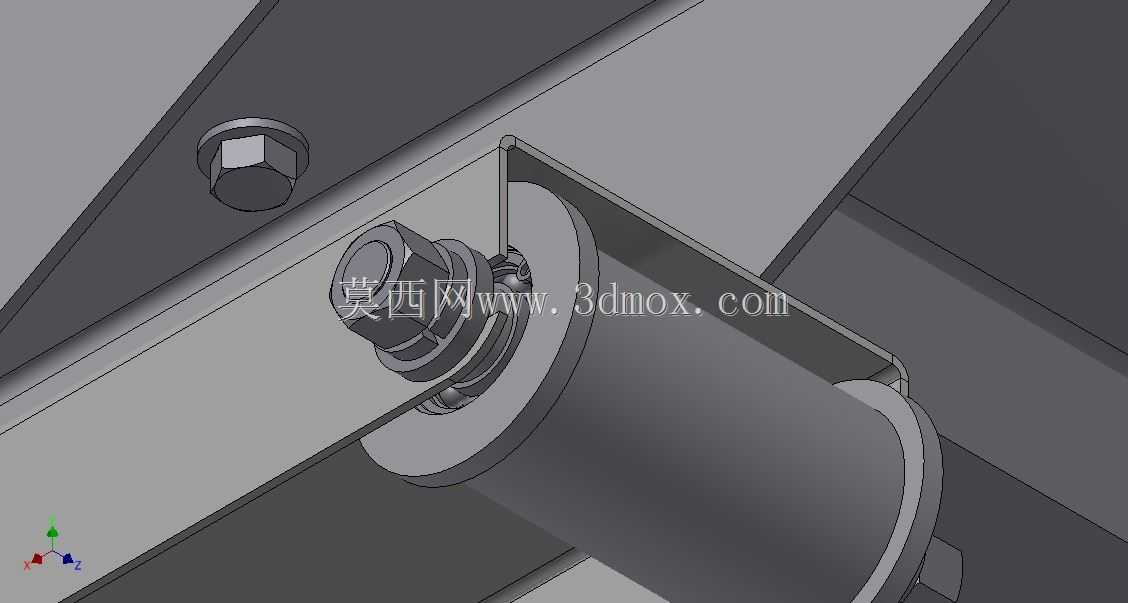

　　设计阶段首先考虑的是现场安装的兼容性，安装支架的折弯角度、安装孔位的孔距参数，参考了市面多数中小型皮带输送机、皮带传动单机设备的机架型材规格，不管是槽钢机架还是角钢焊接机架，都能通过配套的螺栓紧固件完成固定，不需要额外加工定制转接板。张紧轮的安装座采用铰接式结构，能自适应皮带在运行过程中的小幅跳动，避免刚性接触导致的皮带边缘磨损，张紧轮本体的轮缘弧度匹配常用皮带的截面形状，接触面积均匀，不会出现局部应力集中导致的皮带过早开裂。

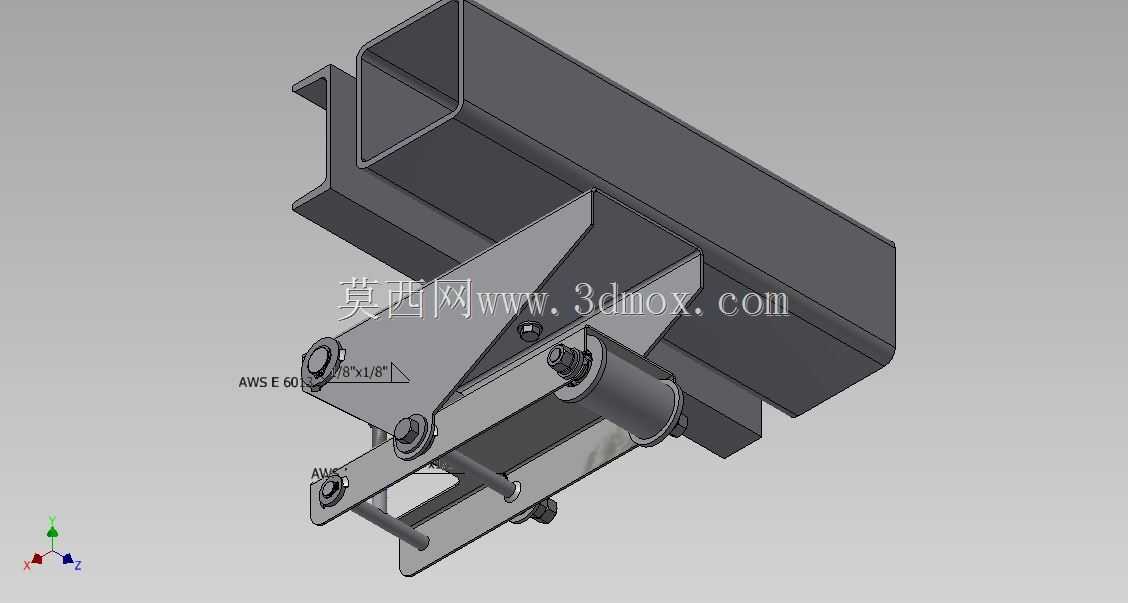

　　从安装边界来看，整套结构的外廓尺寸控制得较为紧凑，横向伸出长度不会超出原有设备的安全防护范围，垂直方向的安装高度预留了足够的皮带穿入空间，安装时只需要将原有皮带套入张紧轮槽，调整支架位置让皮带初始张紧力达到传动要求，再锁紧所有固定螺栓即可完成部署，整个改造过程单人即可操作，不需要大型吊装设备配合。功能特性上，这套张紧结构除了基础的张紧功能外，还能通过调节铰接座的角度，补偿皮带安装时的两带轮平行度误差，减少皮带运行过程中的跑偏现象，在一些输送距离较短、安装空间受限的传动场景中，这套结构还能替代传统的张紧轮架，减少设备整体的占地面积。

　　实际应用中，这类张紧结构广泛适配小型物料输送机、机床皮带传动系统、农业机械皮带传动单元等场景，针对不同的皮带宽度，只需要更换对应长度的张紧轮和匹配长度的调节螺杆，就能快速衍生出适配不同载荷等级的变体结构，结构件大多采用标准型材切割焊接加工，加工工艺简单，普通的机加工车间就能完成生产制造，不需要开模或者定制特殊型材，制造成本可控。设计时还考虑了运维的便捷性，所有的紧固件都采用通用标准件，现场更换易损件时不需要采购特殊规格的配件，张紧轮的轴承采用密封式深沟球轴承，能适应多粉尘、轻度潮湿的工业现场环境，日常运维只需要定期检查锁紧螺母的防松情况即可，不需要频繁加注润滑脂，降低了后期的运维工作量。

　　从受力角度分析，整套结构的受力路径清晰，皮带的张紧反力通过张紧轮轴传递到铰接支座，再通过安装支架分散到设备机架上，调节螺杆只承受张紧力调节时的轴向力，不会承受径向的交变载荷，避免了螺杆长期受径向力导致的弯曲变形，延长了结构的整体使用寿命。在一些需要频繁启停、正反转切换的皮带传动场景中，这套结构的缓冲特性能吸收皮带传动的瞬时冲击，减少冲击载荷对电机轴承、带轮轴承的损伤，间接提升了整套传动系统的服役寿命。
