龙门式数控雕刻切割加工设备结构

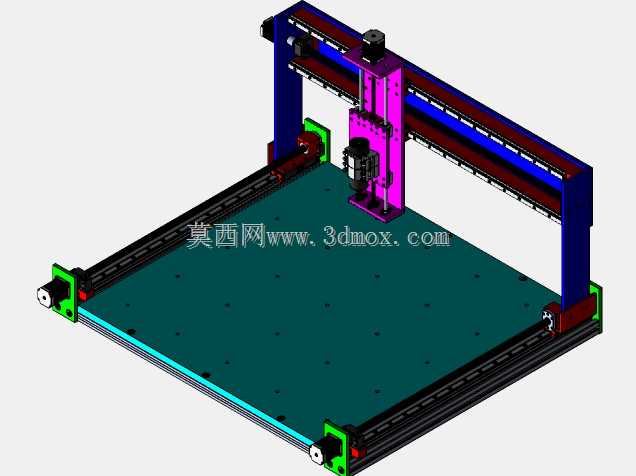

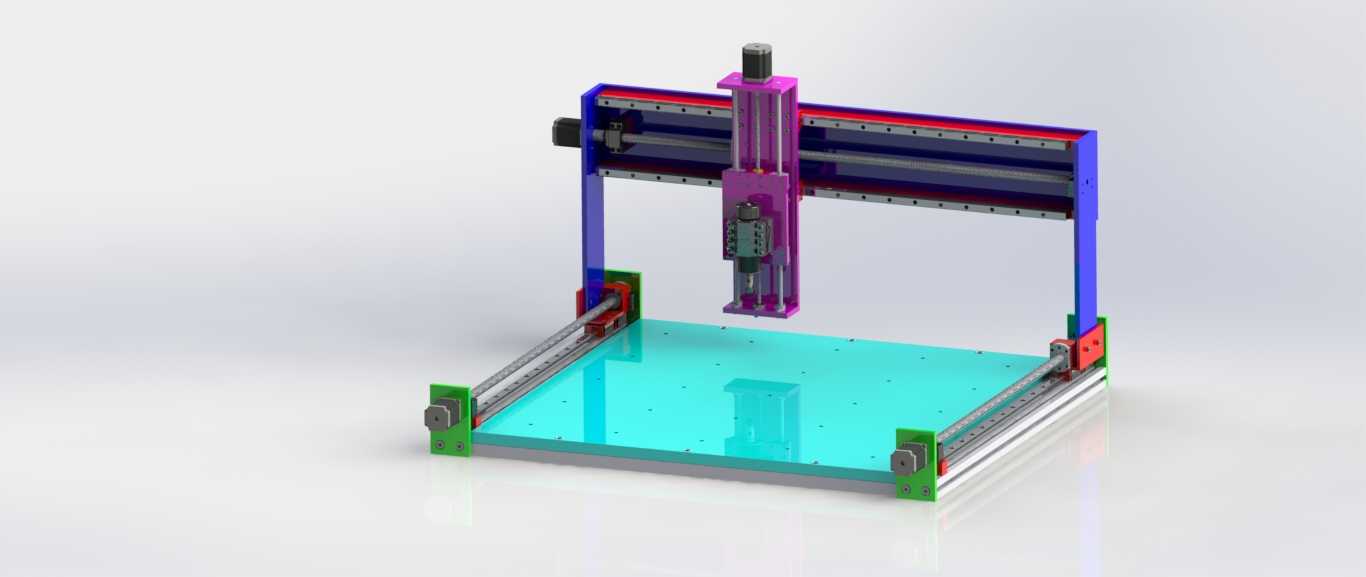

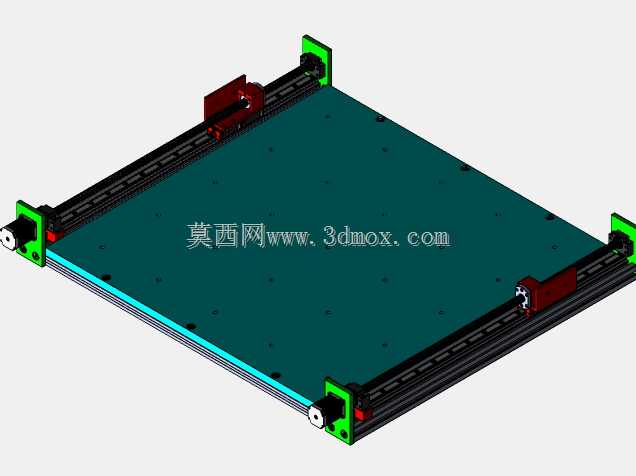

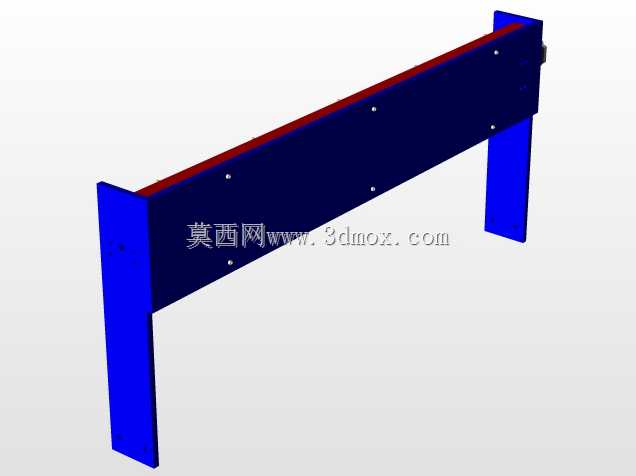

　　这款龙门式数控加工设备的结构设计，核心面向小型加工场景的柔性加工需求，可覆盖亚克力、PVC、软金属、木质板材等多种材质的雕刻、铣削、切割作业，在广告标识制作、小型工艺品加工、教学实训、非标零件打样等场景中都能适配使用。整体采用经典的定梁龙门动平台布局，X轴方向布置在设备底部两侧，采用双直线导轨搭配丝杆传动的结构，承载加工平台做前后方向的往复运动，双导轨平行布置的形式能有效抵消单侧传动带来的偏转力矩，保证平台移动过程中的直线度与负载稳定性，即使平台承载满幅板材加工，也不会出现卡顿或偏移问题。Y轴横梁架设在两侧立式支撑座上，采用单根直线导轨搭配丝杆的传动形式，搭载Z轴滑座做左右方向的横向移动，横梁采用铝型材拼接的结构形式，

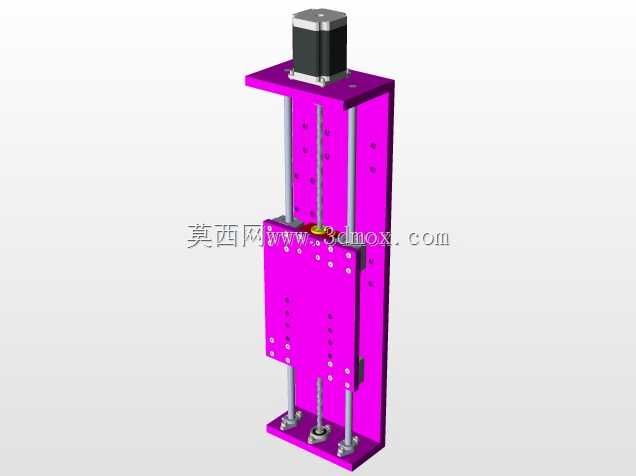

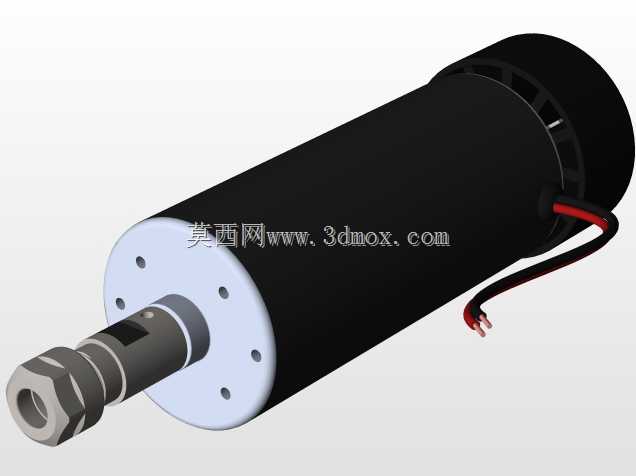

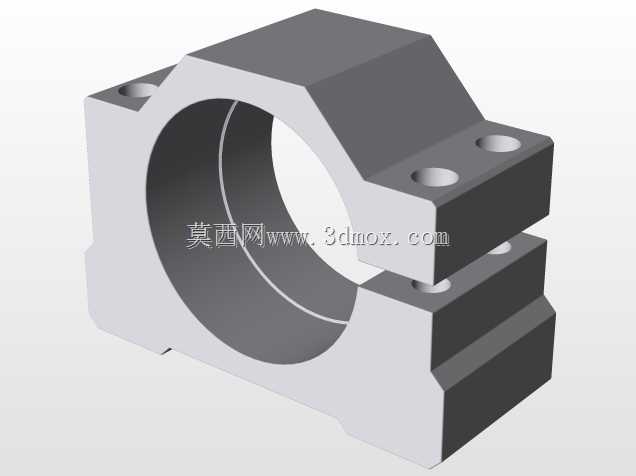

　　在保证结构刚性的前提下尽可能降低自身重量，减少Y轴传动的负载惯量，提升横向移动的响应速度。Z轴滑座垂直布置在Y轴滑台上，搭载加工主轴做上下方向的进给运动，主轴安装位预留了标准的装夹接口，可根据加工需求更换不同功率的风冷或水冷主轴，满足不同切削量的加工要求，Z轴导轨采用双轨平行布置，能承受主轴加工时产生的径向切削力，避免主轴出现振刀问题，保证加工面的光洁度。设备的加工平台采用带密集安装孔的平板结构，平台尺寸为900x900毫米，有效加工行程覆盖900x900x200毫米的空间范围，平台上的安装孔可配合压板、夹具快速固定不同尺寸的待加工工件，平台表面做了平整处理，保证工件装夹后的水平度，避免加工深度出现偏差。

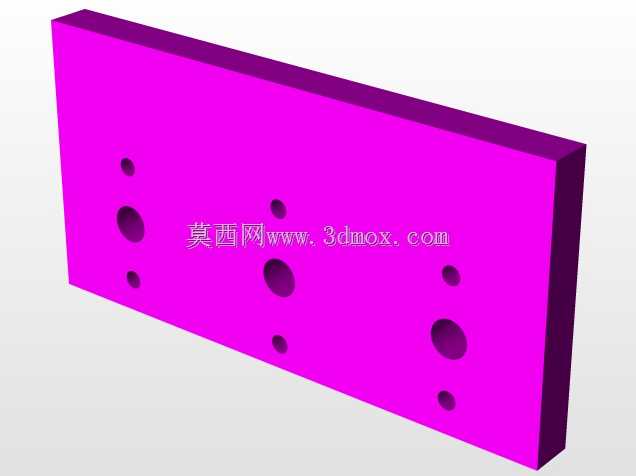

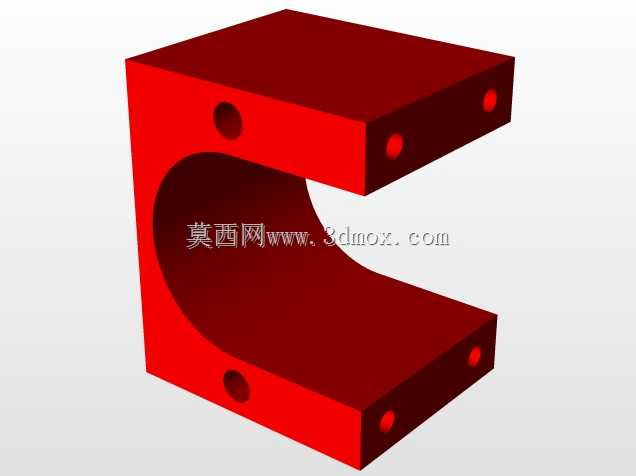

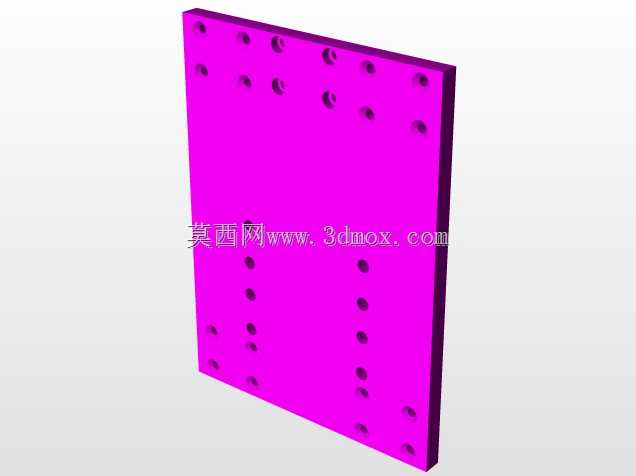

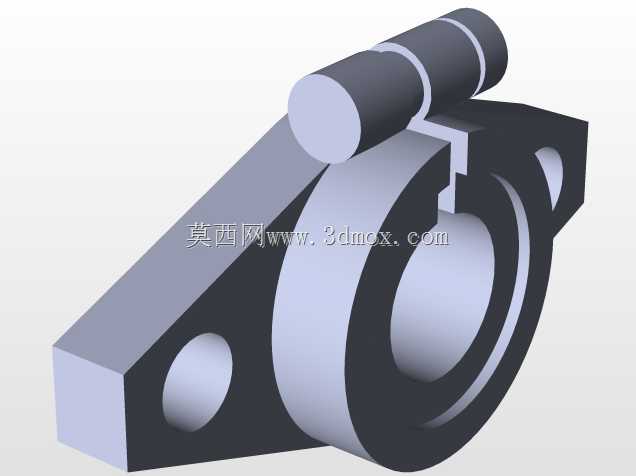

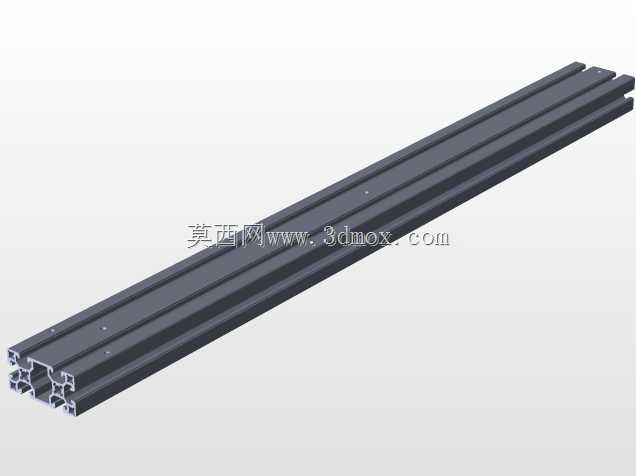

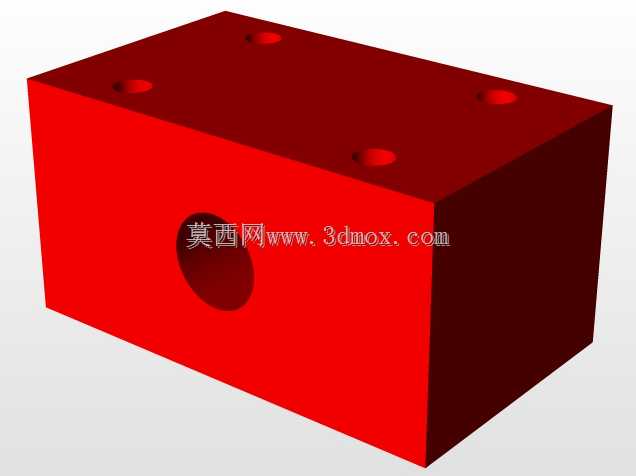

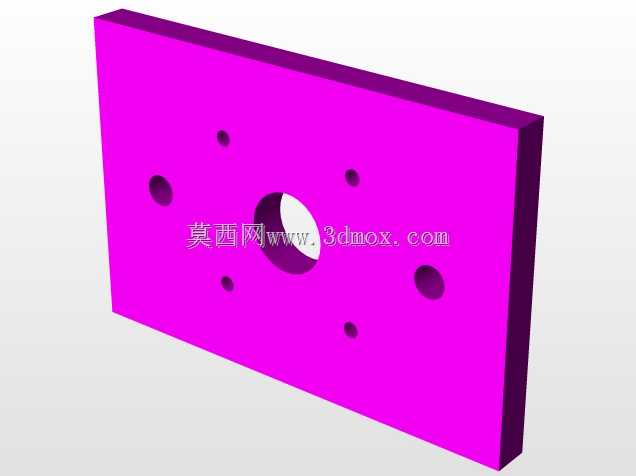

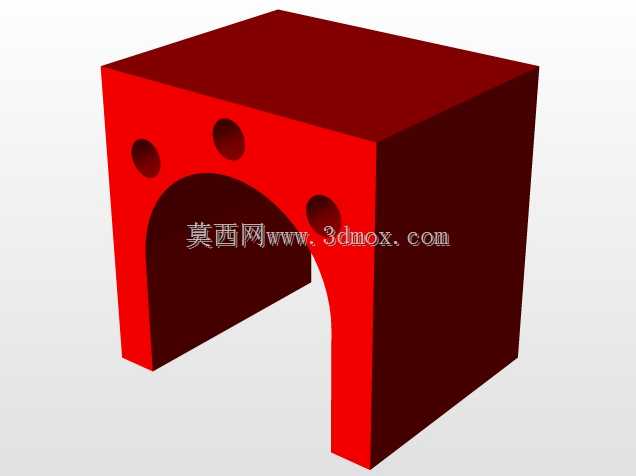

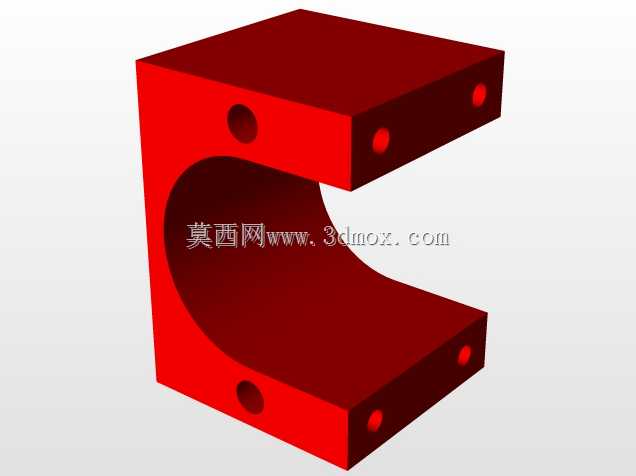

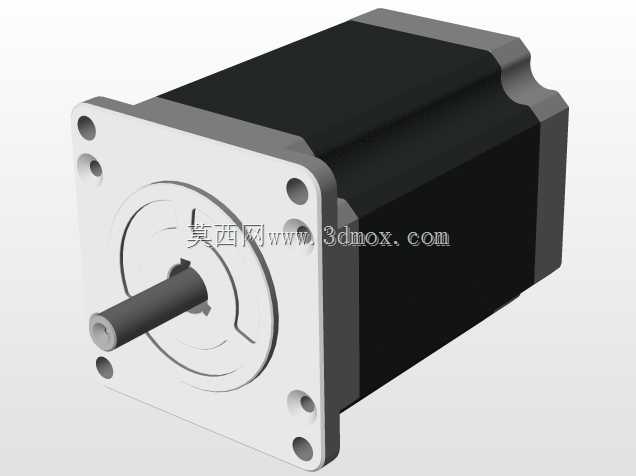

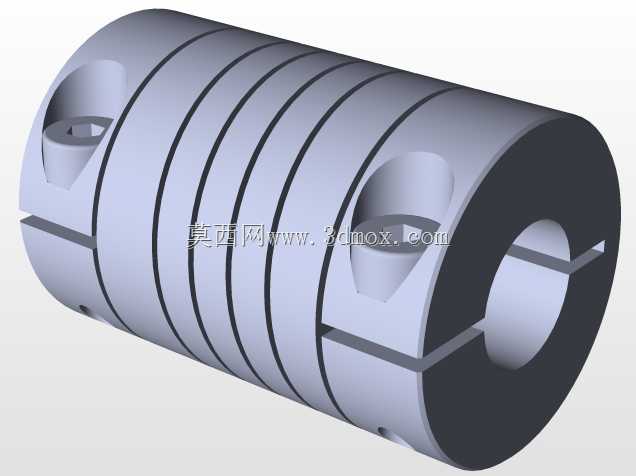

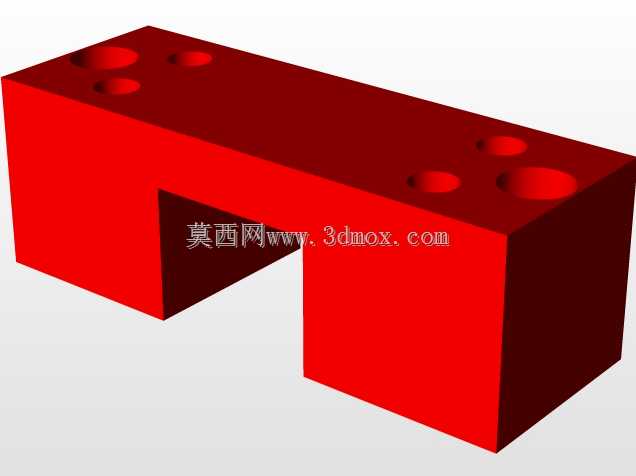

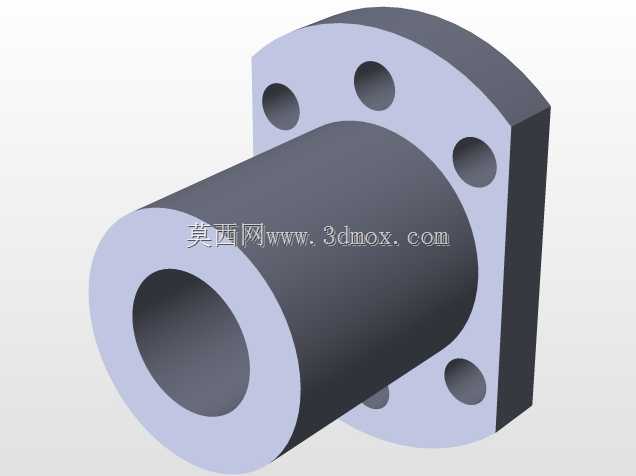

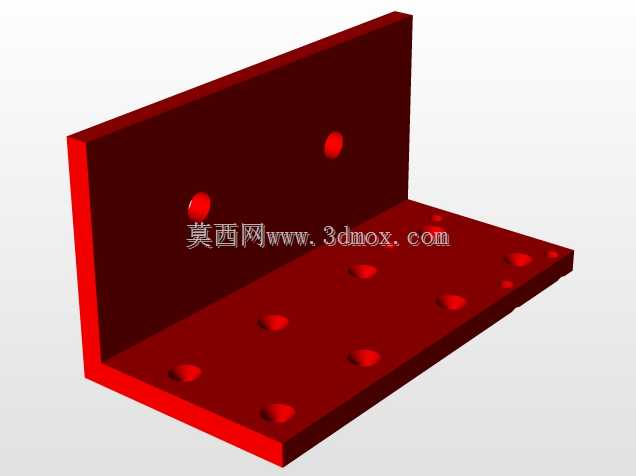

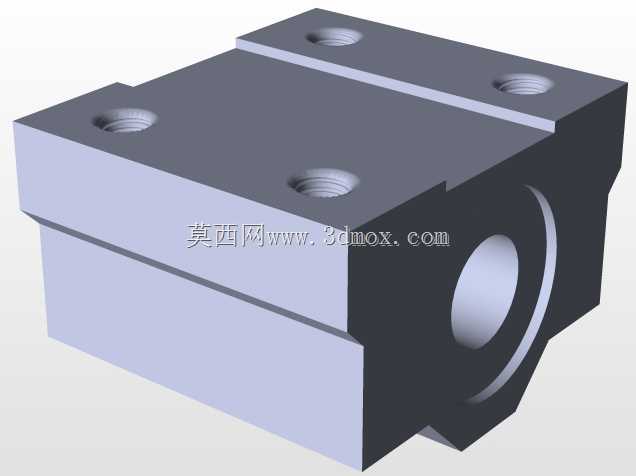

　　两侧的立式支撑座采用铝型材与钣金件组合的连接形式，将底部X轴基座与顶部Y轴横梁刚性连接，支撑座上预留了传动组件的安装定位槽，装配时可通过定位槽快速校准导轨与丝杆的平行度、垂直度，降低装配调试的难度，同时也方便后期维护时的部件拆装更换。传动部分的丝杆均采用预紧安装的形式，可消除反向间隙，保证各轴的定位精度与重复定位精度，导轨副均配备了防尘密封结构，能阻挡加工过程中产生的切屑、粉尘进入导轨滑块内部，延长传动部件的使用寿命。设备的整体机架全部采用工业铝型材搭建，型材之间通过角码、螺栓刚性连接，无需焊接作业，既方便加工组装，也能根据使用需求灵活调整机架尺寸，适配不同的加工行程要求，机架底部预留了调平脚轮的安装位置，可通过调平脚轮调整设备整体水平度，抵消地面不平整带来的安装误差，同时也方便设备的移位与布置。从结构设计的角度来看，这款设备的各轴运动行程做了充分的冗余设计，Z轴200毫米的有效行程可满足不同厚度工件的加工需求，即使是带有一定高度的夹具装夹工件，也能保证主轴有足够的进给空间；X轴与Y轴的行程覆盖整个平台幅面，不会出现加工死角，平台移动的极限位置均设置了硬限位与软限位触发点，可避免运动超程带来的部件碰撞损坏。在实际使用场景中，这款设备可配套对应的数控系统实现三轴联动加工，既可以完成平面的雕刻、铣削、钻孔作业，也能完成简单的三维曲面加工，针对小型加工门店的小批量加工需求，这种结构的设备维护成本低、操作门槛低，

　　加工精度可满足绝大多数民用加工场景的要求；在教学实训场景中，开放式的机架结构可让学员直观观察到三轴传动的结构形式，方便理解数控设备的运动原理，也便于学员进行拆装调试的实训操作。设备的走线全部采用拖链收纳布置，X轴、Y轴、Z轴的动力线、信号线都顺着拖链排布，避免运动过程中线路被拉扯、磨损，拖链的弯曲半径做了适配设计，可保证线路在反复弯折的过程中不会出现断线问题。整体结构没有多余的冗余设计，所有部件都围绕加工稳定性、装配便捷性、维护便利性三个核心点做选型布置，各部件的安装边界都做了明确的干涉校验，运动过程中各轴滑座、主轴、平台之间不会出现碰撞干涉，所有传动部件的安装位置都预留了足够的维护空间，后期更换导轨、丝杆、主轴等部件时无需大规模拆解机架，可大幅降低维护的时间成本。
