立式单缸微型蒸汽引擎三维设计作品

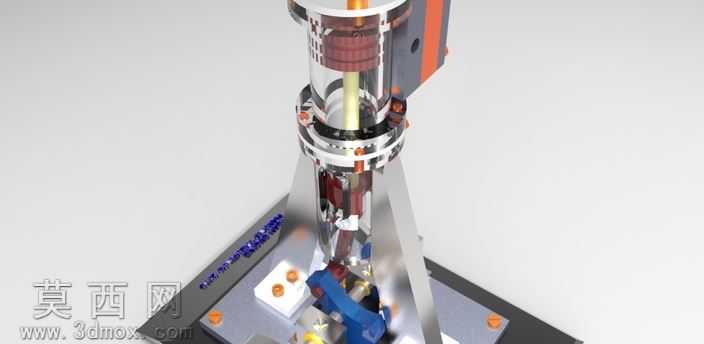

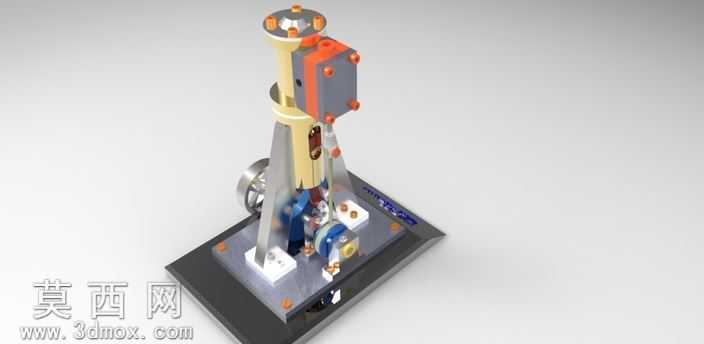

本作品为立式单缸结构的微型蒸汽引擎三维建模设计，整体采用立式布局还原经典小型蒸汽机的核心结构，建模过程中严格遵循机械传动逻辑，对蒸汽引擎的核心部件进行了精细化还原。模型搭建阶段，首先完成底座的基准定位，采用带安装孔的方形金属底座作为整机承载结构，保证各部件装配的同轴度与位置精度；向上搭建立式支撑机架，机架采用三角稳定结构搭配两侧支撑立柱，为缸体、传动组件提供稳固的安装基础。缸体部分还原了蒸汽进出的配气结构、活塞往复运动的腔体结构，侧面设置的配气阀块采用醒目的配色区分，清晰展示蒸汽的进排气路径与控制逻辑；缸体顶部的端盖采用螺栓紧固结构，还原真实蒸汽机的密封设计细节。传动系统部分，完整搭建了曲柄连杆、飞轮、偏心轮配气机构，将活塞的直线往复运动转化为飞轮的旋转运动，同时通过偏心轮结构联动配气阀，实现蒸汽进排气的时序控制，完全符合真实蒸汽机的工作原理。材质渲染阶段，针对不同部件的功能属性匹配对应材质：底座、机架、缸体主体采用哑光金属材质模拟铸铁质感，配气阀块采用亮面橙色工程塑料质感做功能区分，螺栓、传动轴、飞轮等运动部件采用抛光金属材质突出机械精密感，透明视窗部分采用高透玻璃材质，可直观观察内部活塞与连杆的运动状态。设计过程中对所有部件的装配间隙做了合理预留，既保证模型展示时的结构清晰度，也符合机械装配的工艺逻辑，整体模型完整还原了微型蒸汽引擎的工作原理与结构特征，可作为动力机械原理教学、结构参考的三维素材，清晰展示外燃式动力机械的经典设计思路。
