矩形塑胶管帽40x20规格结构设计

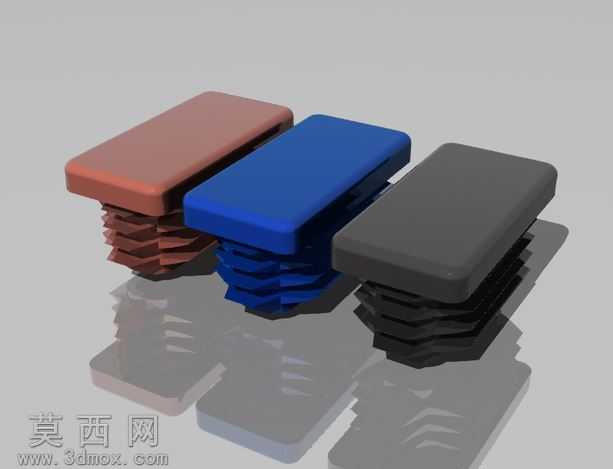

本作品为适配40×20规格矩形管材的塑胶管帽三维设计，建模阶段依托参数化建模逻辑搭建整体结构，首先以矩形截面为基准拉伸生成管帽的主体基座，精准匹配对应矩形管材的外轮廓尺寸，预留合理的装配公差区间，确保管帽与管材套接时具备适宜的松紧度，既不会因间隙过大出现松脱，也不会因过盈量超标导致装配困难。在管帽与管材配合的内壁区域，设计有多道环形卡接筋结构，每道卡接筋的截面采用梯形过渡设计，装配时筋条可借助塑胶材质的弹性形变卡入管材外壁，形成多点位的摩擦力约束，提升管帽安装后的防脱落性能，同时多道筋条的排布也可填补管材外壁的尺寸公差偏差，适配不同生产精度的同规格管材。管帽的外端面采用圆角过渡处理，所有棱边均做了R0.5-R1mm的倒圆角设计，既避免尖锐边角在使用过程中造成磕碰划伤，也优化了塑胶注塑成型时的熔体流动路径，减少尖角处的应力集中问题，提升成品的结构强度。管帽侧壁设计有均匀分布的环形凹槽结构，该结构一方面可减少塑胶原料的使用量，降低产品的生产用料成本，另一方面可在管帽受到外部挤压时提供一定的形变缓冲空间，避免外力直接作用导致管帽开裂，同时凹槽形成的防滑纹理也可提升安装拆卸时的手部摩擦力，便于徒手完成装配操作。渲染阶段采用哑光硬质塑胶材质，还原PP或PE类通用塑胶的表面质感，设置柔和的环境光与定向补光，清晰呈现卡接筋、侧壁凹槽、端面圆角等所有结构细节，直观展示产品的装配逻辑与结构特点。整体设计围绕管路末端封堵的实用需求展开，兼顾结构可靠性、装配便捷性与注塑生产的工艺合理性，所有结构尺寸均围绕40×20矩形管材的适配要求设定，管壁适配厚度覆盖1-3毫米区间，可满足该规格范围内不同壁厚矩形塑胶管的末端封堵、防尘、防磕碰的使用需求。
