18650电池组弹簧接触单侧固定弹片结构

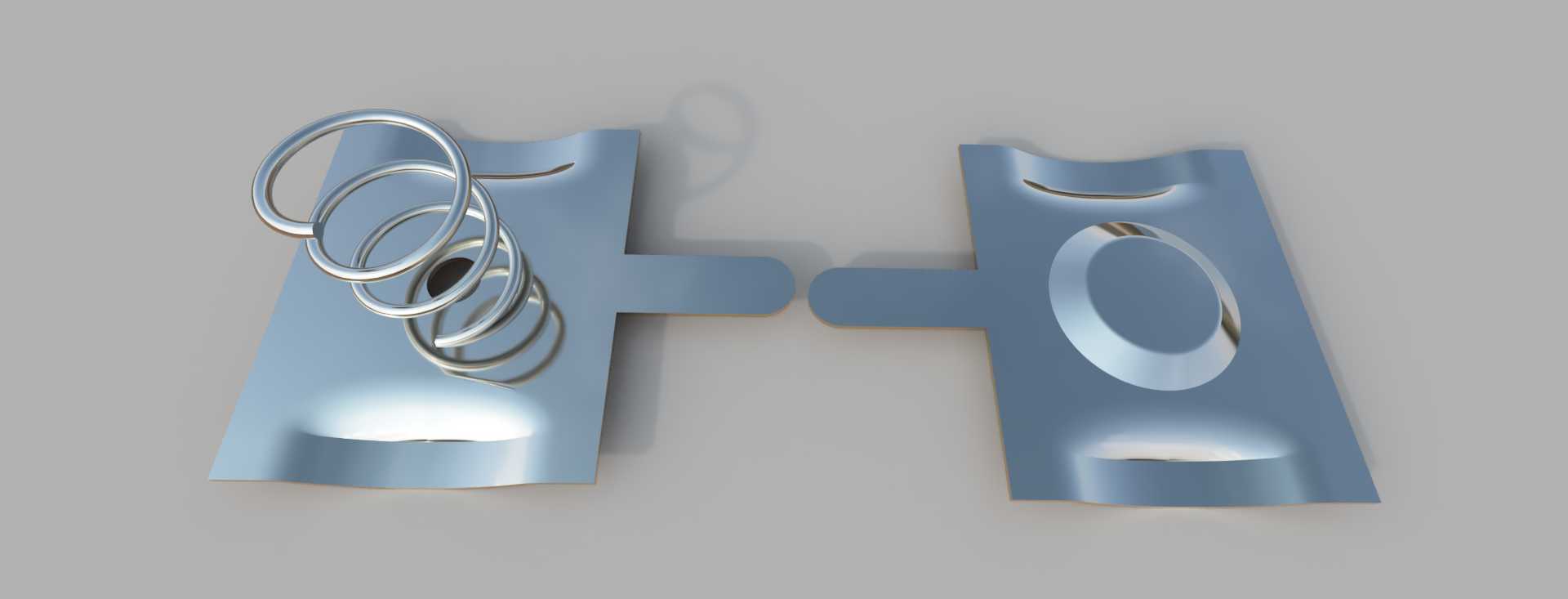

　　这套结构件主要面向圆柱锂电池成组场景的单侧接触需求，常见于多串多并锂电池包、便携储能设备、手持电动工具的电芯仓内部，作为电芯与外部电路的导电连接载体，同时承担电芯的轴向限位功能，避免设备在移动、振动工况下电芯出现窜动导致的接触不良问题。从结构组成来看，整套构件分为冲压成型的金属固定片与螺旋压缩弹簧两个部分，固定片采用薄金属板材经连续冲压工艺成型，主体轮廓适配18650圆柱电芯的弧面外形，中部冲压出内凹的圆弧承托面，刚好贴合电芯圆柱侧壁，能够限制电芯的径向位移，避免电芯在仓内出现横向晃动。固定片一侧延伸出窄条状的安装定位耳，耳片上预留安装固定位，可通过焊接、螺丝锁付或者卡扣卡接的方式固定在电池仓的绝缘支架上，

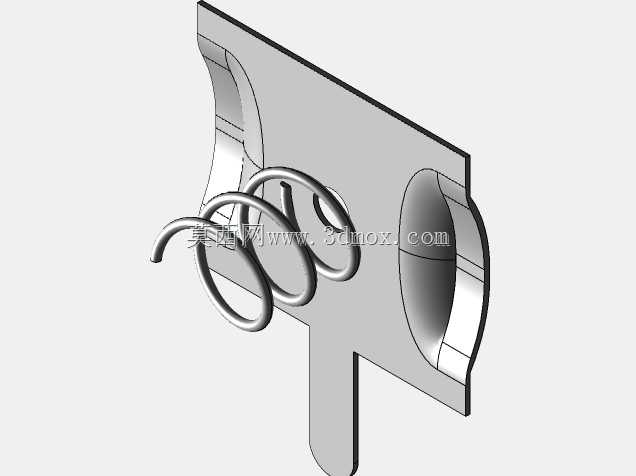

　　安装时不需要额外设计复杂的定位结构，定位耳的尺寸公差控制在常规冲压件精度范围内，适配多数通用18650电池支架的安装槽位尺寸。固定片中部的弹簧安装位采用冲压翻边结构，螺旋弹簧的一端卡接在翻边围成的定位区域内，装配时不需要额外的焊接或者点胶固定，依靠翻边的抱紧力即可实现弹簧的固定，能够有效降低装配工序的复杂度，适合批量生产时的快速组装。弹簧的选型匹配18650电芯的接触压力需求，压缩行程适配电芯的长度公差范围，当电芯装入电池仓后，弹簧被压缩产生稳定的接触压力，既能够保证电芯端面与接触片之间的导电接触电阻处于合理区间，避免大电流放电时出现接触点过热问题，又能够吸收电芯在充放电过程中产生的微小尺寸形变，

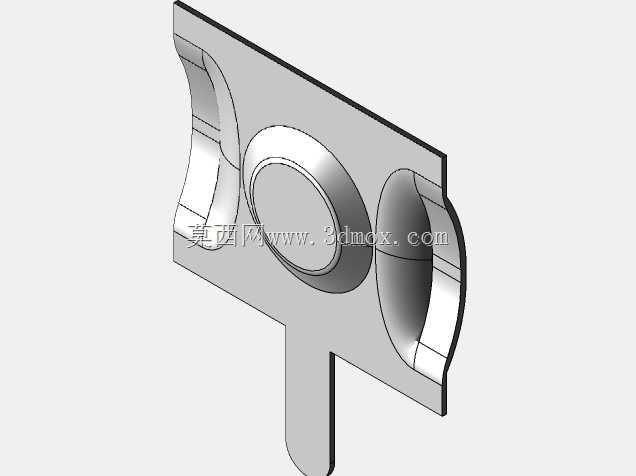

　　以及设备受到冲击振动时的轴向窜动余量，不会因为硬接触导致电芯端面镀层磨损或者壳体凹陷。固定片上与电芯非接触的一侧冲压出圆形的凸台结构，这个凸台一方面可以增强冲压件本身的结构强度，避免薄板材在长期受力后出现形变弯折，另一方面凸台可以作为外部导电连接的焊接点位，方便焊接镍片或者导线引出电极，凸台的平面度经过冲压成型控制，能够保证焊接时的贴合度，降低虚焊风险。在实际设计选型时，需要注意这套单侧弹片的安装边界：固定片的整体宽度适配单颗18650电芯的排布间距，当多颗电芯并排排布时，相邻固定片之间不会出现结构干涉，安装耳的伸出长度需要匹配电池仓侧壁的厚度，预留足够的固定操作空间；弹簧的自由长度需要结合电池仓的轴向深度计算，

　　保证电芯装入后弹簧的压缩量处于设计区间内，既不会因为压缩量过小导致接触压力不足，也不会因为压缩量过大导致弹簧出现并圈失效，长期使用后产生弹力衰减。这套结构的导电性能依赖于金属基材的选择，通常采用镀镍钢带或者磷青铜作为冲压基材，表面镀层能够提升抗氧化能力，适配长期使用的工况，弹簧则采用不锈钢弹簧钢材质，保证长期压缩后的弹力保持率，在高低温环境下也能维持稳定的接触压力。在电池包的装配流程中，这套单侧弹片通常预先固定在电池支架的一端，另一端对应设置固定的接触电极，电芯从支架侧方或者上方装入后，依靠弹簧的推力将电芯另一端顶紧在固定电极上，不需要额外的锁紧结构，能够大幅提升电池包的装配效率，同时后期维护更换电芯时也更加便捷，只需要克服弹簧压力即可取出电芯，不会对周边结构造成损伤。针对振动工况较多的使用场景，比如户外便携设备、电动工具类产品，这套弹片结构的弧形承托面还可以增加微凸的防滑点，进一步增大与电芯侧壁的摩擦力，避免电芯在径向出现转动，防止电芯端面的接触位置偏移导致的导电异常。
