自行车灯用十节18650电池收纳供电盒结构

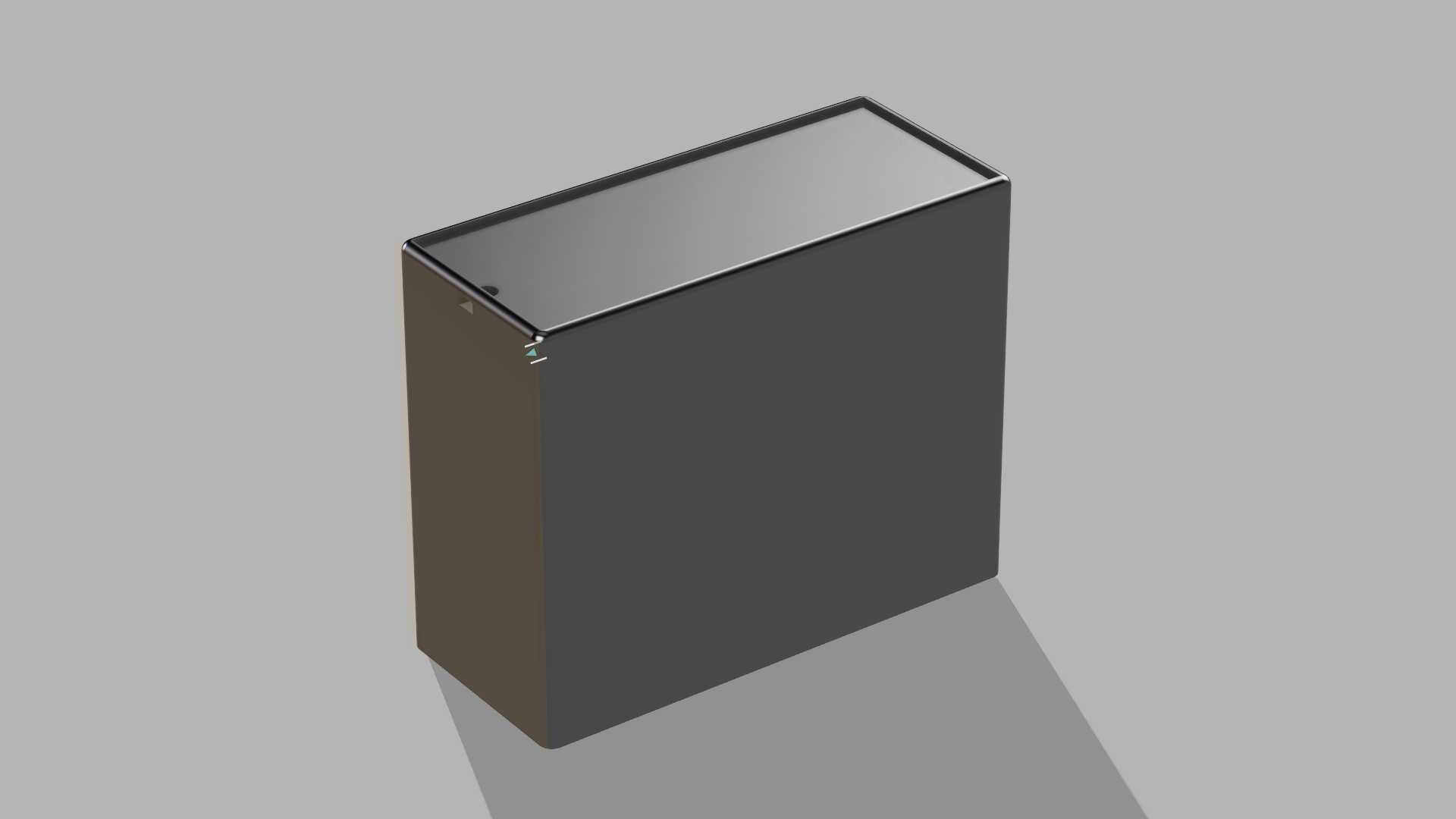

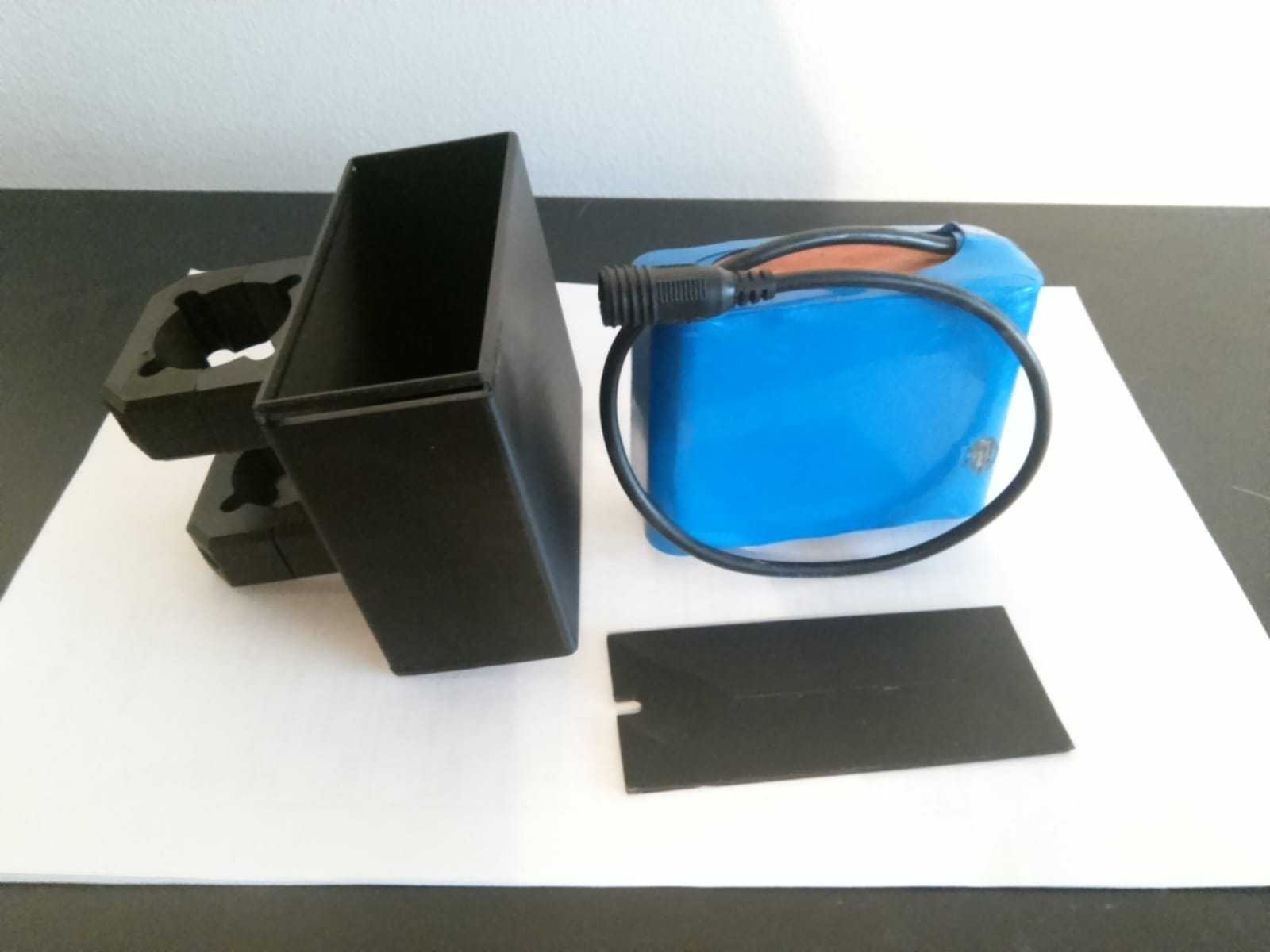

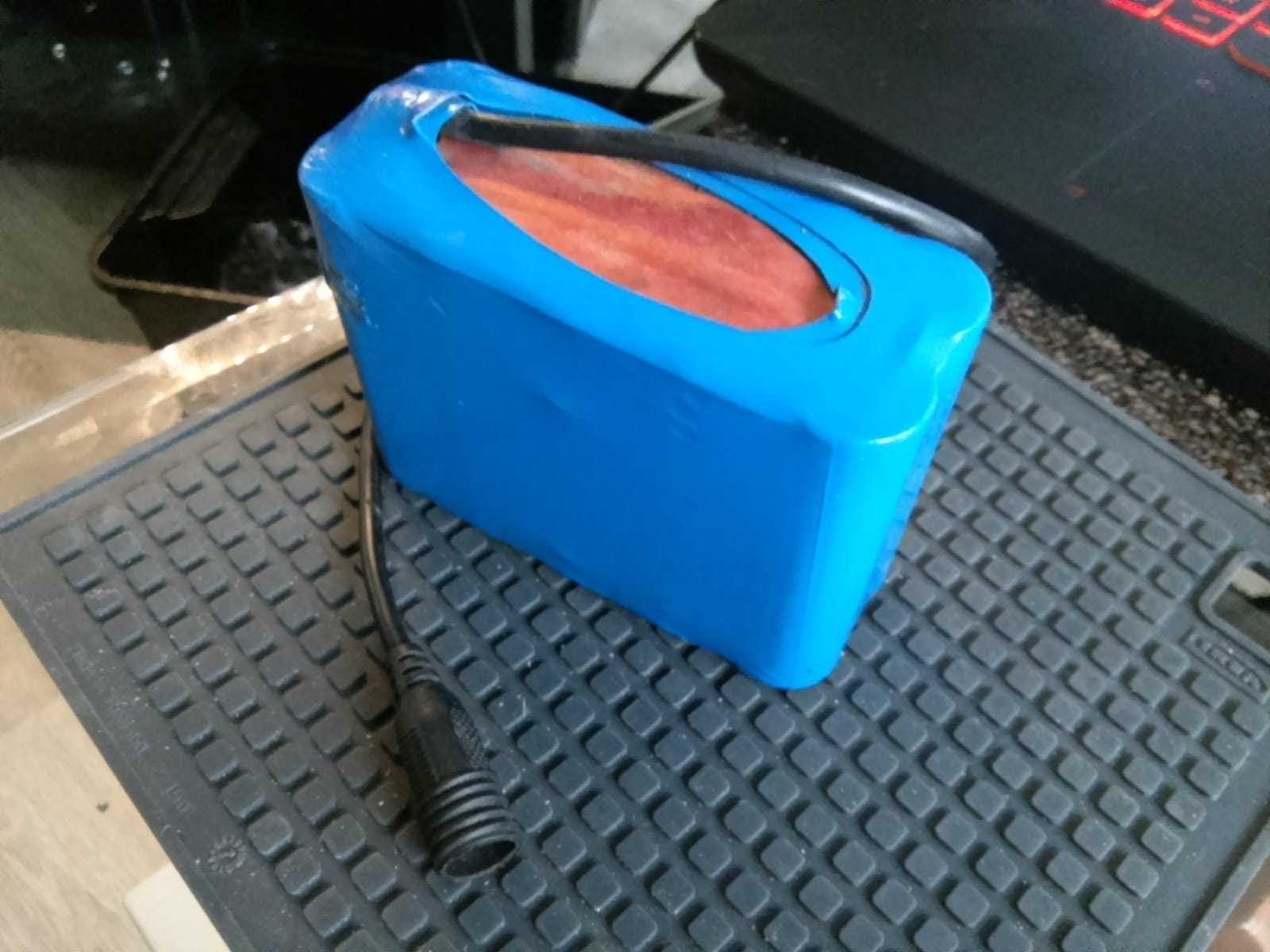

　　户外夜骑场景下，自行车头灯的续航稳定性直接决定骑行安全，常规小容量内置电池的车灯难以支撑长距离郊野夜骑、多日骑行穿越的供电需求，这款十节18650电池收纳供电结构，正是针对外挂式自行车灯的大容量供电需求设计的配套部件。从实际使用场景出发，骑行过程中车体持续传递路面颠簸震动，同时会遭遇雨天溅水、扬尘、温差变化等复杂工况，因此整个结构的设计首先围绕抗震、固定可靠、接线稳定几个核心需求展开。整个结构分为电池仓主体与固定卡座两个核心部分，电池仓采用封闭盒式结构，内部预留十节18650电芯的排布空间，电芯采用两列五层的堆叠排布方式，在有限的体积内最大化容纳电芯数量，同时控制整体厚度不会超出自行车车把、车架立管的安装空间边界，

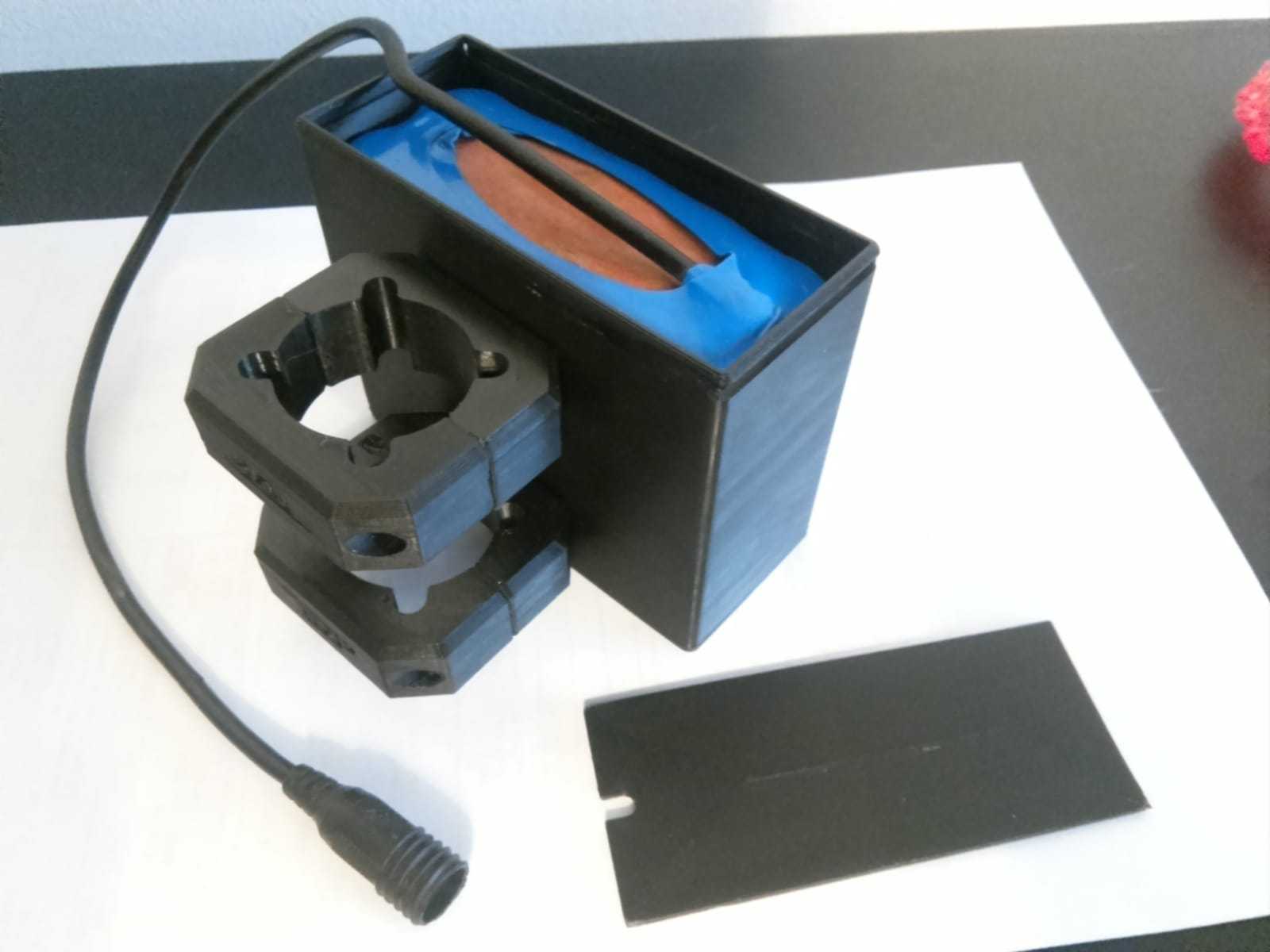

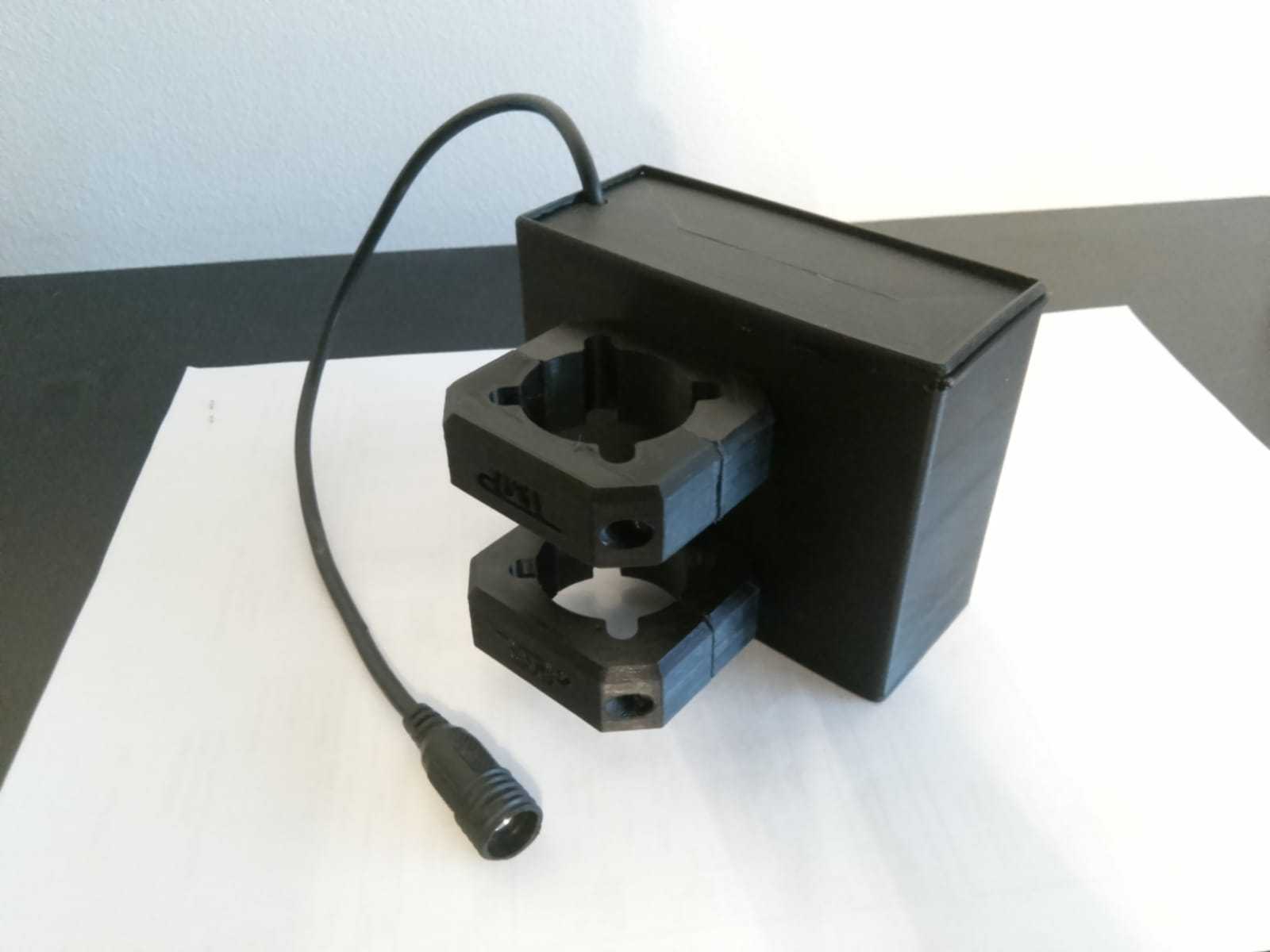

　　仓体边缘做卡扣式压合结构，配合密封胶条的安装槽位，可实现日常溅水与扬尘的防护，避免电芯接触水汽出现短路风险。仓体一侧预留DC输出线的出线孔位，出线位置做橡胶护线套结构，避免骑行过程中线材反复弯折出现线芯断裂，输出端直接匹配常规自行车灯的直流供电接口，可直接对接车灯供电回路，无需额外转接线材。固定卡座部分采用双层卡扣式结构，卡座内侧做与自行车圆管管径匹配的弧形贴合面，安装时可通过卡座的卡扣抱紧车把或者车架立管位置，不需要额外打孔破坏车体结构，卡座与电池仓主体之间做定位卡槽配合，安装后电池仓不会随车体震动出现转动、移位，卡座上预留的锁紧孔位可配合扎带或者塑料卡扣进一步加固，即使经过颠簸的非铺装路面，整个供电盒也不会出现松脱掉落的问题。

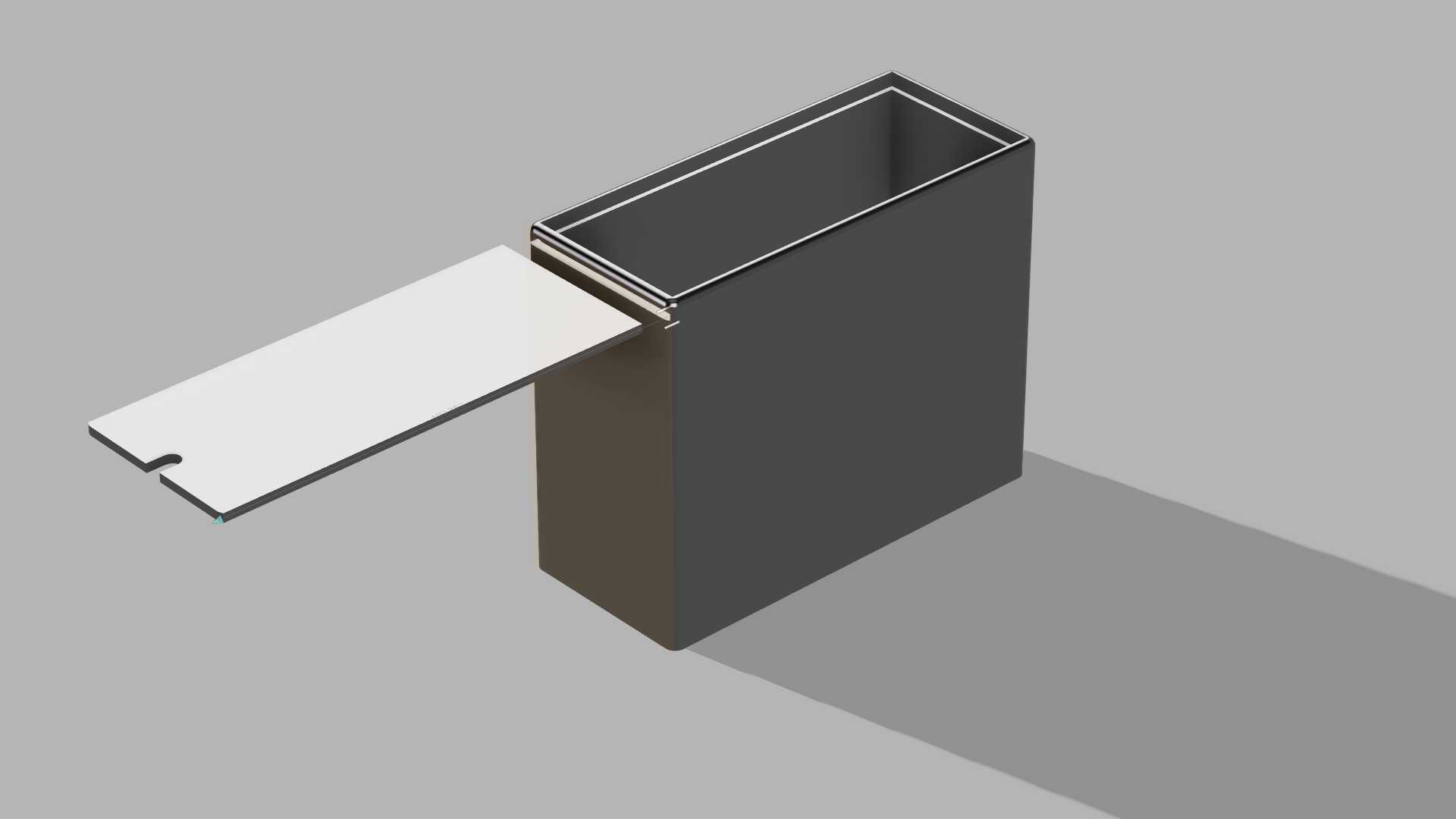

　　设计过程中充分考虑了电芯更换的便捷性，仓盖的卡扣结构不需要额外工具即可徒手开启，方便用户在电芯耗尽后快速更换备用18650电芯，仓体内部做电芯极性标识与分隔筋，避免用户装反电芯导致电路短路，分隔筋同时可以起到缓冲作用，在车体受到冲击时吸收部分冲击力，避免电芯之间直接碰撞出现外壳破损。从安装边界来看，整个电池仓的外形尺寸控制在常规自行车水壶架的安装适配范围内，用户也可以选择将其固定在水壶架安装位，不会与车把上的码表、刹车手柄、变速手柄等部件产生安装干涉，出线方向预留多个角度的调整空间，用户可以根据走线需求选择左侧或者右侧出线，避免线材缠绕车把影响转向操作。卡座的卡扣结构做了一定的尺寸适配余量，可以兼容不同管径的圆管，

　　不管是公路车的细车把还是山地车的粗车把，都能实现可靠抱紧，不需要额外更换适配配件。仓体的外壳壁厚做了均衡设计，在保证结构强度、抗摔性能的前提下尽可能控制整体重量，避免增加过多的车体负重影响骑行体验，外壳边角全部做圆弧过渡处理，没有尖锐棱角，即使骑行过程中发生摔车，也不会因为棱角磕碰对骑行者造成额外伤害。内部的电芯接触弹片位置做了防松设计，弹片采用弹性铜材，持续给电芯施加预紧压力，即使在持续震动的工况下，电芯与接触片也不会出现接触不良、供电中断的问题，供电回路中预留了保险丝的安装位，可在出现短路、过流情况时及时切断电路，避免电芯过放、过热引发安全问题。整个结构没有多余的装饰性设计，所有结构特征都服务于实际使用需求，从骑行工况的抗震、防水，到安装的便捷性、兼容性，再到使用过程中的安全性、维护便捷性，都做了对应的结构考量，能够很好满足长距离夜骑对车灯大容量供电的实际需求。
