带PCB板直插式绿色旋钮按键组件

　　这款带PCB的旋钮式按键组件，在小型电控设备、桌面控制终端、DIY电子制作项目里的应用十分普遍，很多做小型工控面板、音频调节设备、自定义输入装置的结构工程师，在选型时都会优先考虑这类集成度高的部件，不用单独处理按键与电路板的匹配问题，能省掉不少结构适配的工作量。

　　从实际使用场景来看，这类按键常被用作功能切换、参数调节的输入部件，比如小型测试设备的模式选择旋钮、音频功放的音量调节按键、自定义键盘的功能旋钮，甚至很多开源硬件项目里的人机交互输入单元，都会用到同规格的组件。它把按键本体、固定基座、配套PCB以及直插式表头引脚整合为一体，在装配时不需要额外做按键与电路板的定位治具，只要对应PCB上的安装孔位插装过波峰焊，或者手工焊接就能完成固定，比单独采购按键再自行绘制适配电路板的方案容错率高很多，尤其适合小批量试制的项目，能减少因为定位偏差导致的按键卡滞、接触不良等问题。

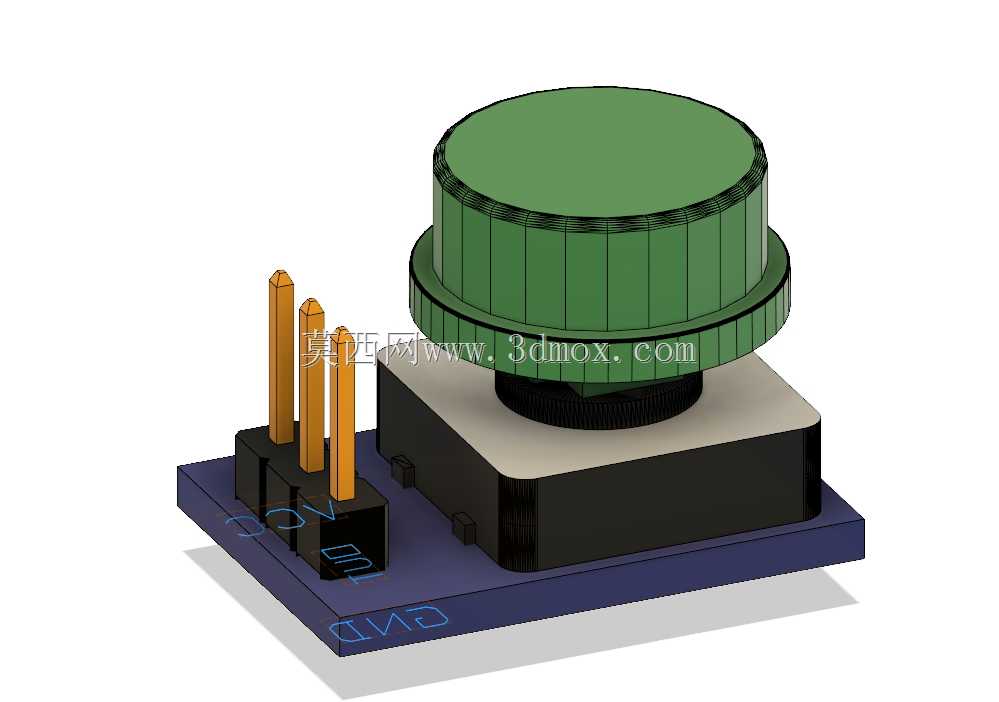

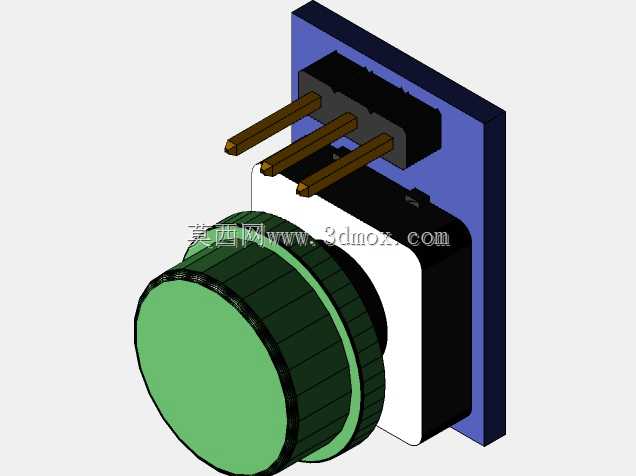

　　设计层面上，这款组件的旋钮部分做了防滑的竖向棱边处理，手指拧动的时候不会打滑，旋钮顶部是平整的圆形面，也可以根据需求粘贴功能标识贴纸，方便操作人员识别对应功能。旋钮下方的基座做了阶梯式的限位结构，装配时可以卡在面板开孔处，不需要额外增加固定压片，只要从面板背面拧紧配套的固定环就能完成面板端的固定，安装工序非常简洁。下方的PCB板做了蓝油阻焊处理，板上印有引脚定义标识，焊接时可以直接对照标识接线，不用额外查阅规格书确认引脚定义，VCC、GND、信号引脚的标识清晰，能避免焊错引脚导致的部件烧毁问题。三根直插式排针引脚长度适中，既可以直接插在主控电路板上做焊接固定，也可以根据安装间距的需求接插杜邦线做飞线连接，适配不同的内部走线布局。

　　尺寸边界上，这款按键组件的整体占用空间非常紧凑，旋钮部分直径12mm，组件整体高度7mm，安装时在面板上只需要开直径12mm的圆孔就能容纳基座，下方PCB的长宽尺寸控制在极小范围内，不会占用过多电路板的排布空间，对于内部空间局促的小型手持设备、紧凑型控制盒来说，这个尺寸规格的适配性很强，不会因为部件体积过大导致内部结构干涉。在做结构设计时，只要预留出旋钮转动的活动空间，以及引脚焊接的操作空间即可，不需要额外设计复杂的固定结构，PCB本身的强度足够支撑按键操作时的按压力度，正常按压、旋转操作时不会出现PCB变形的问题。

　　从功能特性来说，这款组件同时支持按压触发和旋转调节两种操作模式，相比普通的单功能按键，能在同一个安装位实现更多的输入功能，减少面板上的开孔数量，让设备面板的布局更简洁。按键的按压行程适中，按压力度符合常规操作习惯，不会因为按压力度过大导致操作疲劳，也不会因为力度太轻出现误触发的问题。旋转操作时带有清晰的档位感，每一档的反馈明确，操作人员不用看面板就能通过手感确认调节的档位数量，在盲操作场景下的使用体验很好。

　　很多工程师在做这类部件的三维建模时，容易忽略旋钮与基座之间的活动间隙，导致模型装配后出现干涉，无法模拟真实的转动、按压动作，这个模型里准确还原了各部件之间的配合间隙，不管是用来做面板布局的干涉检查，还是用来做设备的装配工艺模拟，都能直接调用，不需要再额外调整配合尺寸。引脚的位置、长度也完全按照实物尺寸建模，在做电路板排布时，可以直接把这个模型导入到PCB设计软件里做占位参考，提前预留好安装位置，避免后期打样后出现孔位不匹配的问题。对于做设备外壳设计的工程师来说，这个模型的外形尺寸准确，可以直接用来做面板开孔的定位参考，开孔的直径、沉台深度都可以参照模型的尺寸来设计，不用反复测量实物调整参数，能缩短结构设计的周期。
