适配3D打印的三角造型凯旋品牌徽标

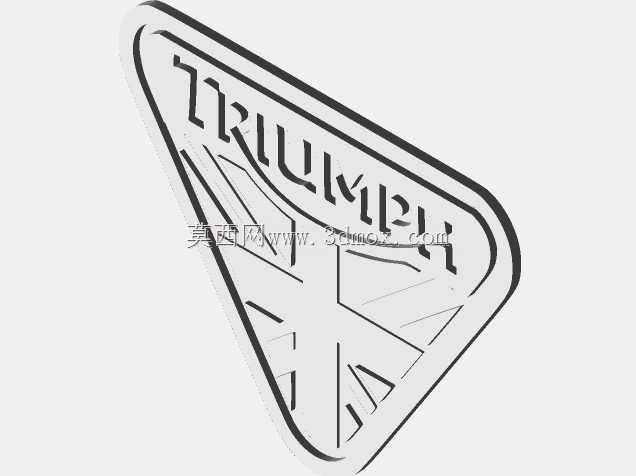

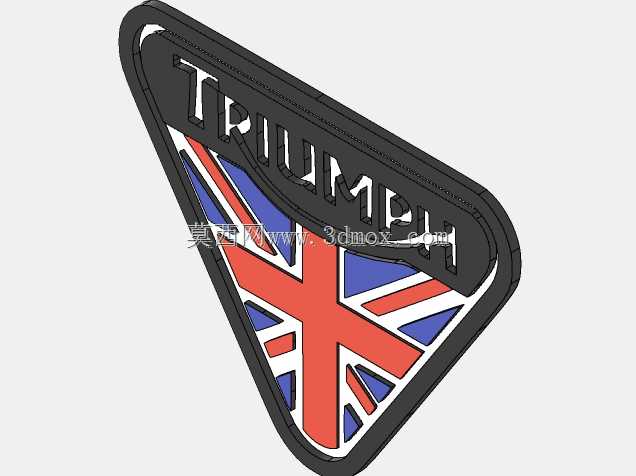

　　做这个徽标的三维结构，最初是对接机车改装工作室的定制需求，对方要给复古凯旋摩托的油箱侧盖、头盔外壳做立体装饰件，要求成品能直接用FDM设备打出来，不用后期大量补修。一开始拿到平面矢量稿的时候，最先要处理的是分层高度的问题——因为徽标里有黑、白、红、蓝四个颜色区域，要是做等高的平面浮雕，换色的时候要么得手动暂停换料，要么就得做多件拼接，工作室那边只有单喷头的桌面级3D打印机，没法自动换料，所以设计的时候特意把每个颜色层做了不同的Z向高度差，最外层的黑边做基底，高度设为2mm，中间的米字旗红色十字层比基底高0.8mm，蓝色斜条层比基底高0.4mm，最上方的TRIUMPH白色字层最高，比基底高1.2mm，这样打印的时候，打完一个高度区间就可以手动换对应颜色的耗材，不用中途拆件，也不会出现不同颜色层串色的问题。

　　外形上严格还原了凯旋经典的倒三角轮廓，三个圆角做了R3的过渡处理，避免打印的时候尖角处出现翘边，整体外轮廓的最大宽度是120mm，最大高度是100mm，这个尺寸是参考了摩托油箱侧盖的预留安装位定的，要是用在头盔或者钥匙扣这类小尺寸场景，直接等比例缩放就行，因为所有层的高度差是按比例关联的，缩放后不会出现层高差太小导致换色分界模糊的问题。安装边界这块，徽标基底的背面做了0.5mm深的沉台，沉台尺寸比外轮廓小2mm，贴3M胶的时候胶层不会露在徽标边缘外面，要是需要螺丝固定，也可以在沉台的三个角位置预留M2的螺丝孔，不会破坏正面的视觉完整性。

　　实际应用的时候，除了机车改装，这个结构也能用来做机车主题的墙面装饰、文创周边的徽章，甚至是潮牌服饰的金属铭牌——要是做金属铭牌的话，把分层高度改成蚀刻的深度差就行，结构逻辑是通用的。设计的时候特意把所有的转角都做了最小0.8mm的圆角处理，不管是3D打印的时候走丝顺畅，还是后期做金属压铸、注塑开模，都不会出现锐角填充不满或者应力集中的问题。米字旗的线条比例完全参照英国国旗的官方比例，没有做随意的拉伸变形，白色的TRIUMPH字体边缘做了0.2mm的拔模斜度，不管是打印还是开模，脱模的时候不会刮花字体边缘。

　　之前工作室打样的时候，一开始没注意层高差的设置，把所有层都做了一样的高度，结果换色的时候必须把前一层的料全部打完，稍微有点料头残留就会在字的边缘出现杂色，后来调整了层高差之后，每个颜色层打印的时候，喷嘴只会在对应高度的区域走丝，不会蹭到已经打完的低层区域，成品的颜色分界非常清晰，甚至不用做后期的打磨处理，直接撕掉支撑就能用。还有个细节，徽标最外层的黑边做了0.3mm的外凸包边，一是能模拟原版徽标的立体描边效果，二是打印的时候包边能先成型，拉住中间的区域，减少ABS或者PLA材料打印时的收缩翘边概率，不用额外加裙边或者 raft，节省打印材料和后期处理的时间。

　　针对不同的使用场景，这个结构还能做灵活调整，要是做户外使用的徽标，就把基底的厚度加到3mm，在背面预留防水胶圈的安装槽，贴在机车外部的时候能避免雨水渗进胶层导致脱落；要是做室内的桌面摆件，就在基底下方加一个直径8mm的插杆孔，直接插在木质或者金属底座上就行，不用额外做连接结构。整个模型的所有曲面都是连续G2过渡，没有碎面或者重叠面，不管是导出STL做切片，还是转成STEP格式做开模加工，都不会出现破面的问题，结构工程师拿到手不用重新修复模型，直接就能用。
