适配23mm管径带按钮位的自行车控制盒盖

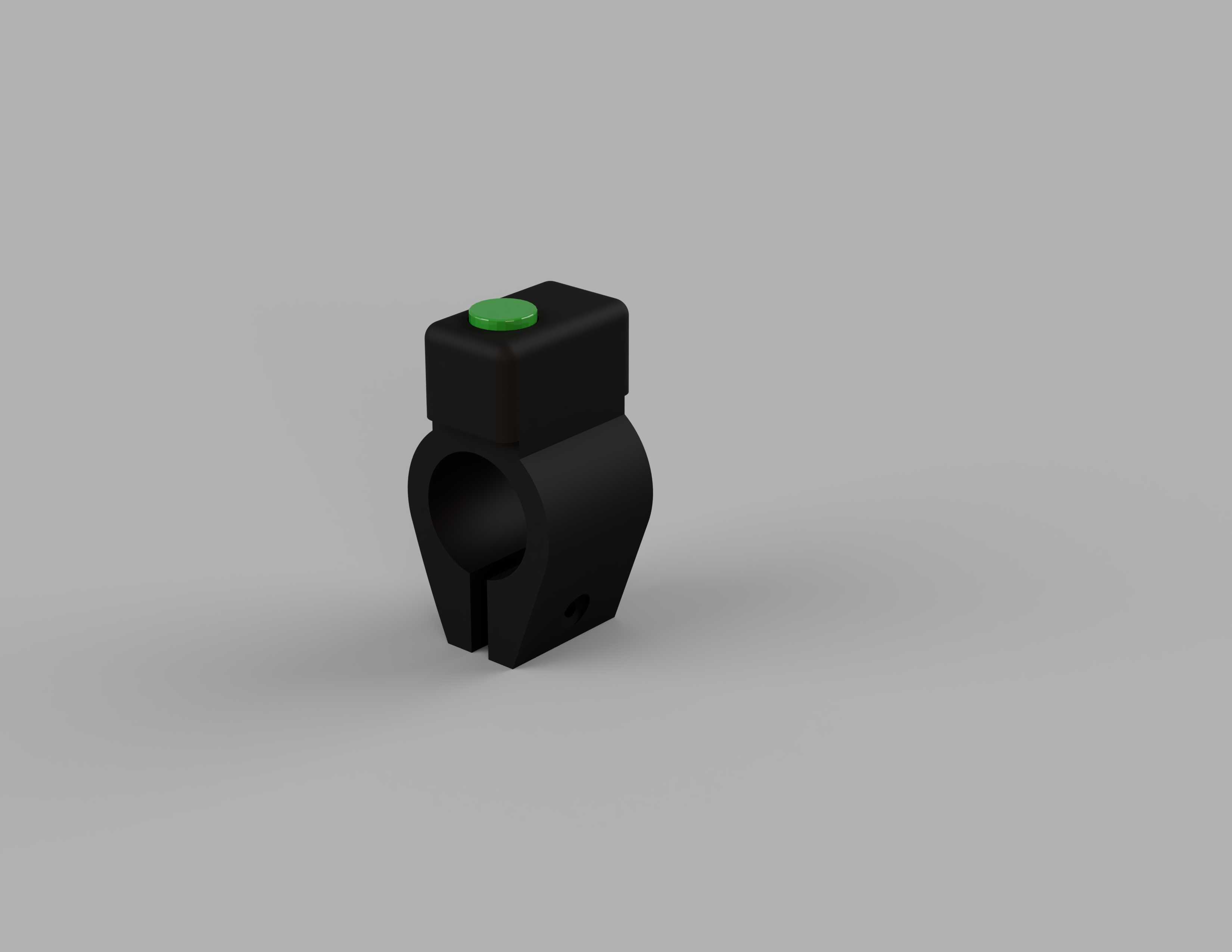

　　日常骑行场景里，车把区域的电控组件安装一直是结构设计里容易被忽略但直接影响使用体验的环节，这款适配圆管安装的盒盖结构，就是针对把横区域电控按钮集成需求做的定制化设计。从实际安装边界来看，它的夹持部位适配外径23mm的标准自行车圆管，也就是常规城市车、折叠车常用的把横管径，夹持段采用开口式卡箍结构，不需要拆解车把上原有配件就能完成装配，安装时通过侧边的锁紧螺钉收紧开口，就能让整个盒体牢牢固定在管身上，不会因为骑行过程中的颠簸出现移位、偏转的问题。

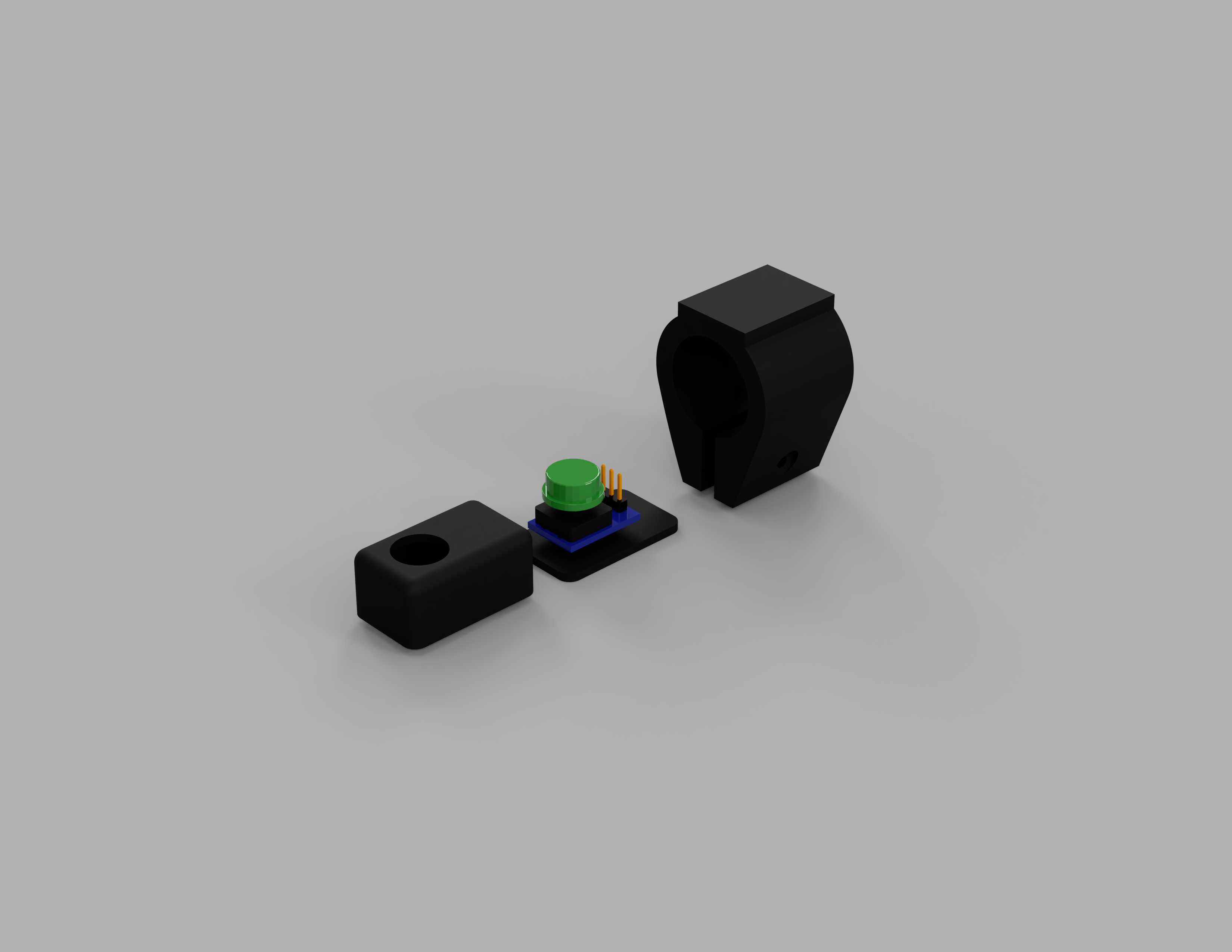

　　盒体上部预留了12x12mm的方形按钮安装位，刚好匹配市面上常用的方形自复位控制按钮，按钮顶部高出盒盖表面2mm左右，既保证骑行时戴手套也能准确按压触发，又不会因为突出过多被意外剐蹭误触。盒体内部的空腔专门做了PCB容纳空间，内壁预留了1.2mm的安装柱位，可以直接把匹配尺寸的控制电路板通过自攻螺丝固定在盒内，不需要额外做打胶固定，后期检修拆解也很方便，电路板的走线可以从盒体夹持段的侧边缺口引出，顺着车把走线槽延伸到对应的电控部件，不会出现走线外露杂乱、容易被勾挂的问题。

　　设计过程中特意做了壁厚的差异化处理，夹持部位因为要承受锁紧力和骑行振动带来的载荷，壁厚设置为2.5mm，保证长期使用不会出现夹持力衰减、开裂的问题；盒盖上部的按钮安装区域壁厚设置为1.8mm，在保证按钮安装位结构强度的前提下尽可能控制整体重量，毕竟骑行配件每减少一点重量，都能降低长时间骑行的额外负载。外形上做了全圆角过渡处理，没有尖锐的棱角，一方面是避免骑行过程中磕碰对骑行者造成划伤，另一方面圆角结构也能降低骑行时的风阻，虽然单个小配件的风阻影响不大，但在整车配件的设计里，每一处细节的风阻优化叠加起来就能带来更好的骑行体验。

　　从实际应用场景来看，这款结构可以用在自行车的灯光控制、电助力档位切换、喇叭触发等多种电控功能的集成安装上，相比传统的扎带固定按钮的方式，这种集成式的盒盖结构把按钮和控制电路板都整合在同一个封闭空间里，日常骑行遇到雨天、路面溅水的时候，盒体的合缝位置可以阻挡大部分水汽进入内部，避免电路板出现短路、触点氧化的问题，提升电控组件的使用寿命。夹持结构的开口尺寸做了0.5mm的微调余量，就算实际管材外径有轻微的公差波动，也能通过锁紧螺钉的收紧量来适配，不会出现管径略小就夹不紧、管径略大就装不上的问题。盒盖和下盒体的配合采用卡扣加螺丝的双重固定方式，日常不需要拆解的时候，卡扣就能保证盒盖不会因为振动松脱，需要检修内部电路板的时候，拧下固定螺丝就能轻松打开盒盖，不需要借助专用工具，日常维护的便利性很高。

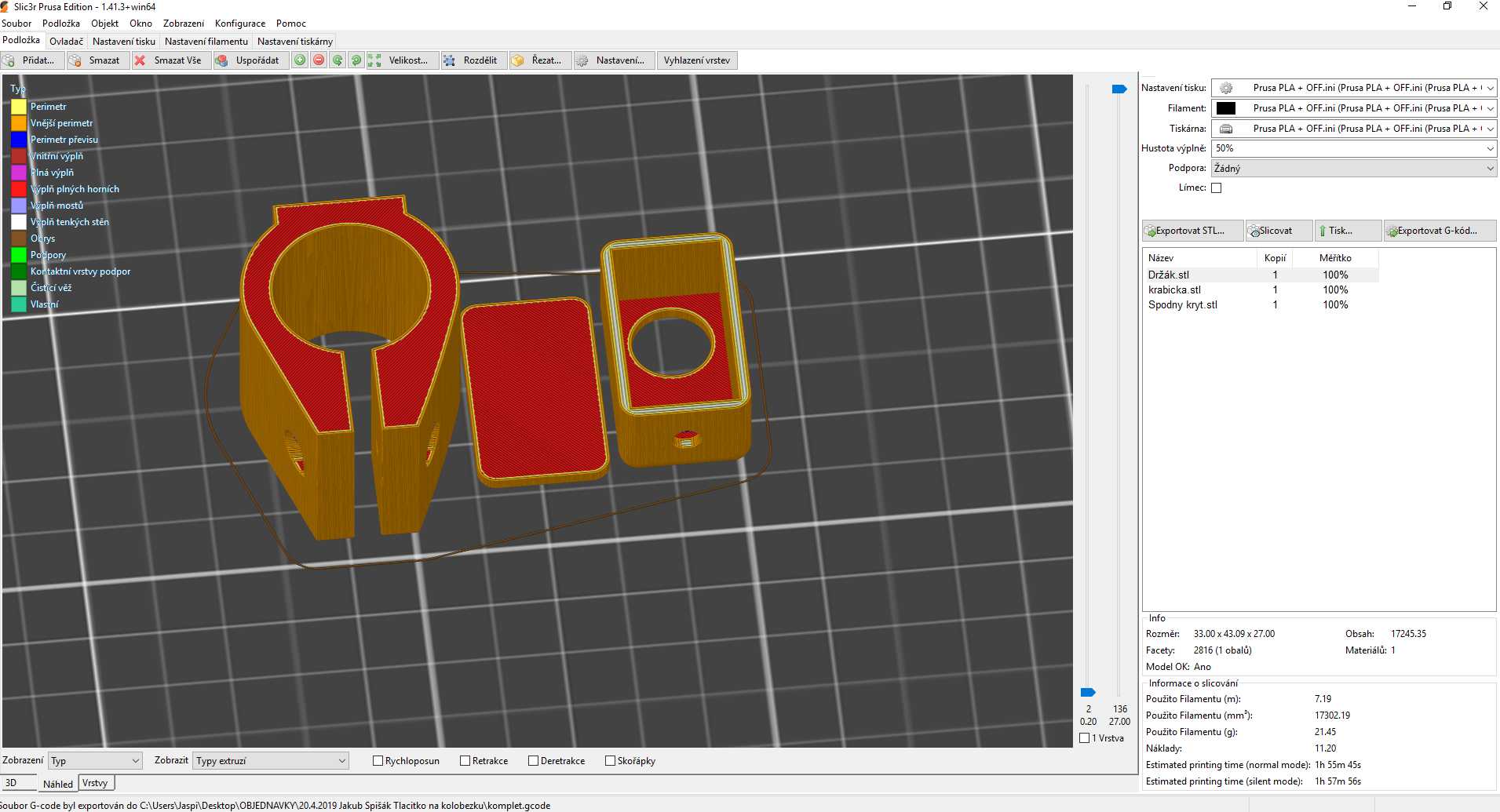

　　在材质选择的适配性上，这个结构的壁厚设计完全适配常规的注塑加工工艺，拔模斜度设置为1.5度，加强筋的厚度控制在壁厚的0.6倍，避免注塑过程中出现缩痕、翘曲的问题，量产时可以直接采用尼龙加玻纤的材质，兼顾结构强度和一定的韧性，就算骑行过程中发生轻微的摔碰，也不会出现碎裂的问题。按钮安装位的卡槽尺寸做了0.1mm的过盈配合，按钮压入之后不需要额外打胶就能固定牢固，长时间按压也不会出现按钮下陷、脱落的问题。内部的PCB安装柱高度做了统一设计，保证电路板安装之后和盒盖内壁之间留有1mm的间隙，避免电路板上的焊点直接接触盒壁造成磨损短路，同时也给电路板上的贴片元件留出了足够的容纳空间，不会出现盒盖盖上之后压坏元件的问题。
