自行车后置驱动电机安装固定夹具结构

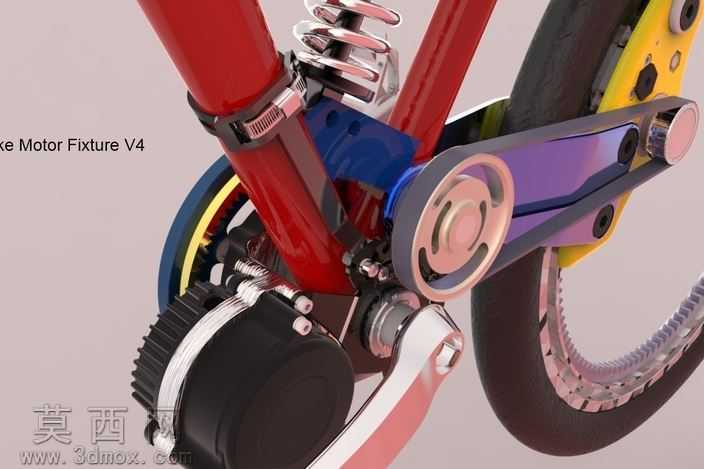

本模型为自行车后置驱动电机安装固定夹具，采用三维参数化建模完成整体结构设计，建模过程中严格遵循机械装配的公差配合逻辑，对夹具与自行车车架、驱动电机、传动链轮的连接位做了精准的尺寸匹配，确保各部件装配后无干涉错位问题。模型渲染阶段采用写实材质表现方案，金属夹具部件赋予哑光金属烤漆材质，还原钢制夹具经表面喷涂后的细腻质感，自行车车架部分采用高光亮面红漆材质，搭配金属弹簧避震件的镀铬反光材质、橡胶轮胎的哑光磨砂材质、传动齿轮的金属切削质感，通过多光源布光方案突出各部件的材质差异与结构层次，清晰展现夹具的安装位置与周边部件的配合关系。结构设计上，该夹具采用环抱式固定结构适配自行车后三角车架管型，通过喉箍式锁紧结构实现与车架的无焊接固定，避免对原车车架造成结构损伤；夹具一侧设置电机安装定位面，预留对应电机的安装孔位，保证驱动电机输出轴与传动链轮的同轴度要求，另一侧延伸出传动结构避让位，为链条传动、减速结构预留充足的运动空间，同时集成了后刹车组件的安装点位，兼顾改装后的制动功能完整性。设计思路围绕民用自行车电助力改装的便捷性需求展开，无需对原车进行破坏性改造即可实现后置驱动电机的稳固安装，夹具的受力结构经过力学合理性验证，可承受电机输出扭矩与骑行过程中的颠簸载荷，锁紧结构具备防松设计，避免长期使用后出现夹具移位问题，整体结构紧凑，安装后不会过度占用后轮周边空间，兼顾改装实用性与外观协调性，可直接用于电助力自行车改装方案的结构验证、安装指导与生产开模参考。
