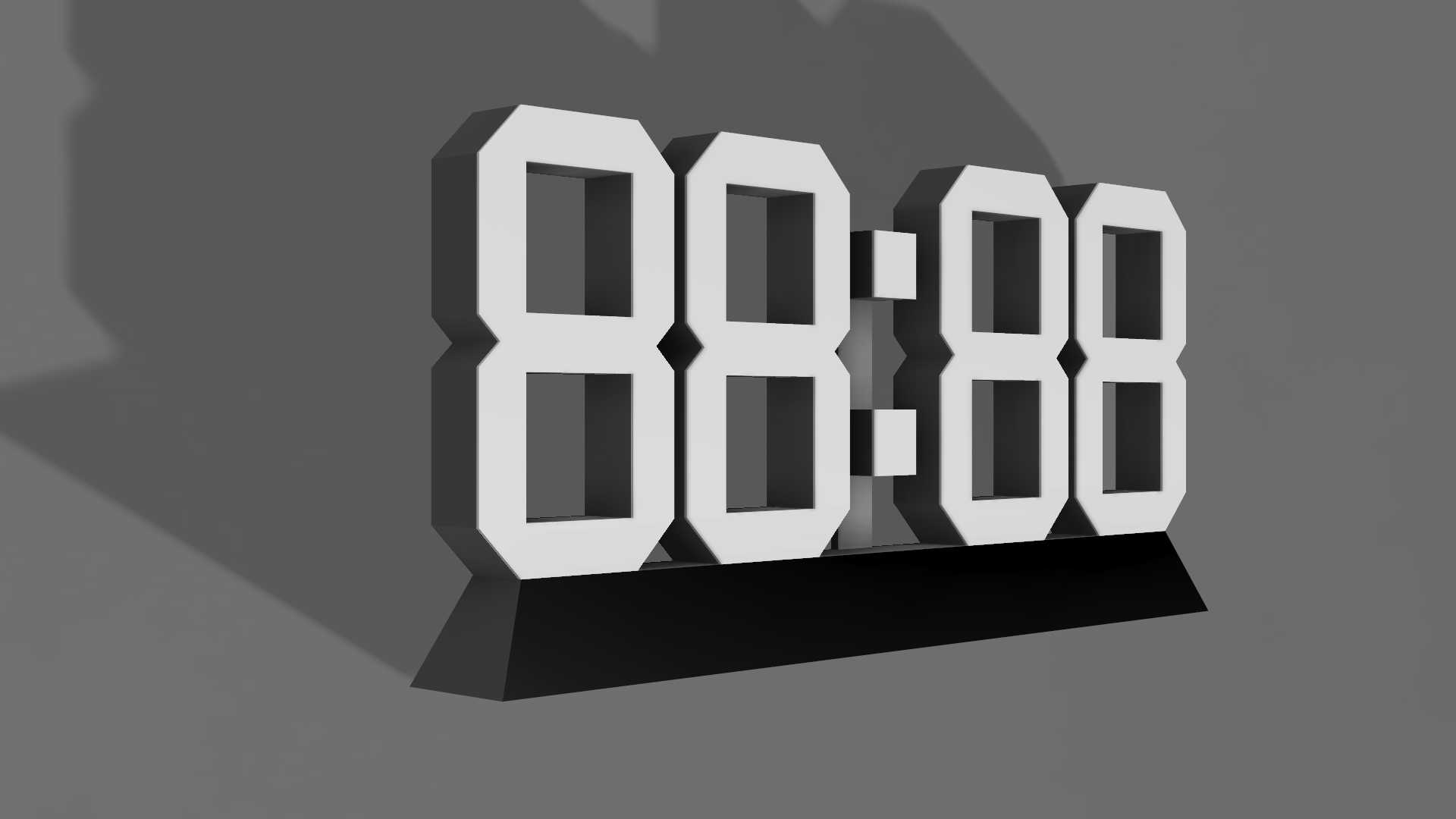

七段数码显示LED时钟3D打印结构

　　做桌面级计时显示装置的结构设计时，七段数码的显示形式是兼顾辨识度与加工可行性的经典方案，这套可直接用于3D打印的时钟结构，核心围绕LED灯条的内置安装需求做了全链路的结构适配，没有冗余的装饰性结构，所有壁厚、卡扣、腔体尺寸都围绕FDM打印的工艺特性做了优化，不需要额外添加支撑就能完成整体打印，打印完成后仅需做简单的毛边清理即可进入组装环节。从实际应用场景来看，这类结构既可以作为个人DIY桌面计时装置的外壳载体，也能适配小型工位计时提醒、创客空间展示装置、开源电子时钟项目的配套结构件，相比市售的成品时钟外壳，这套结构预留了足够的内部走线空间，能兼容常规宽度的单色或RGB灯条，不需要对灯条做裁切改造就能直接嵌入对应的段码腔体内。

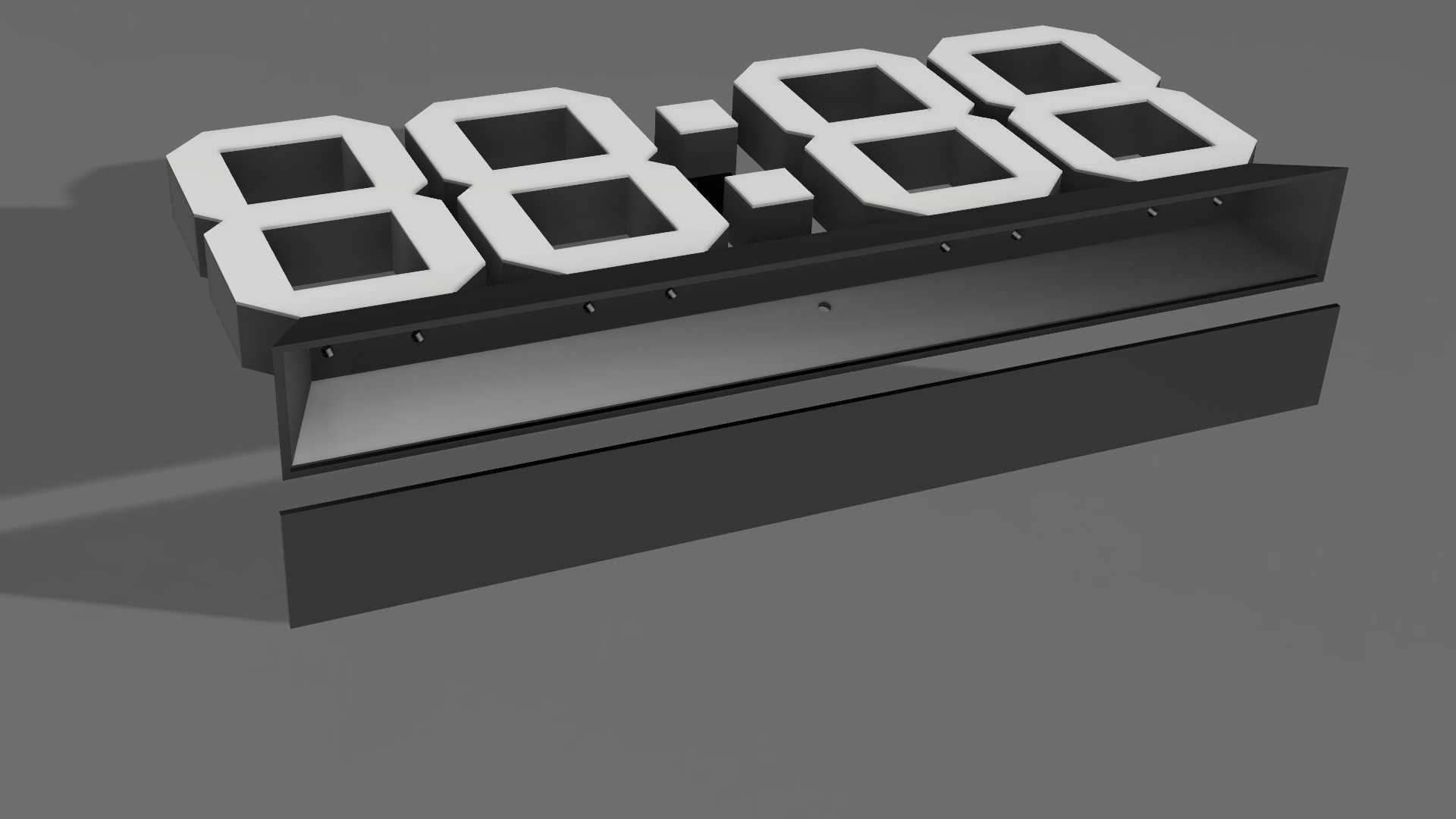

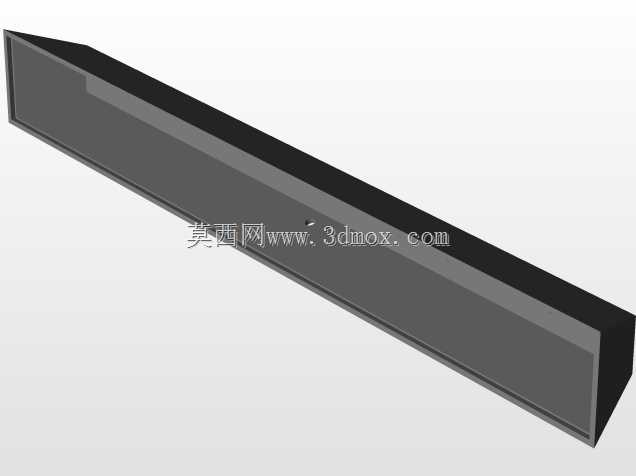

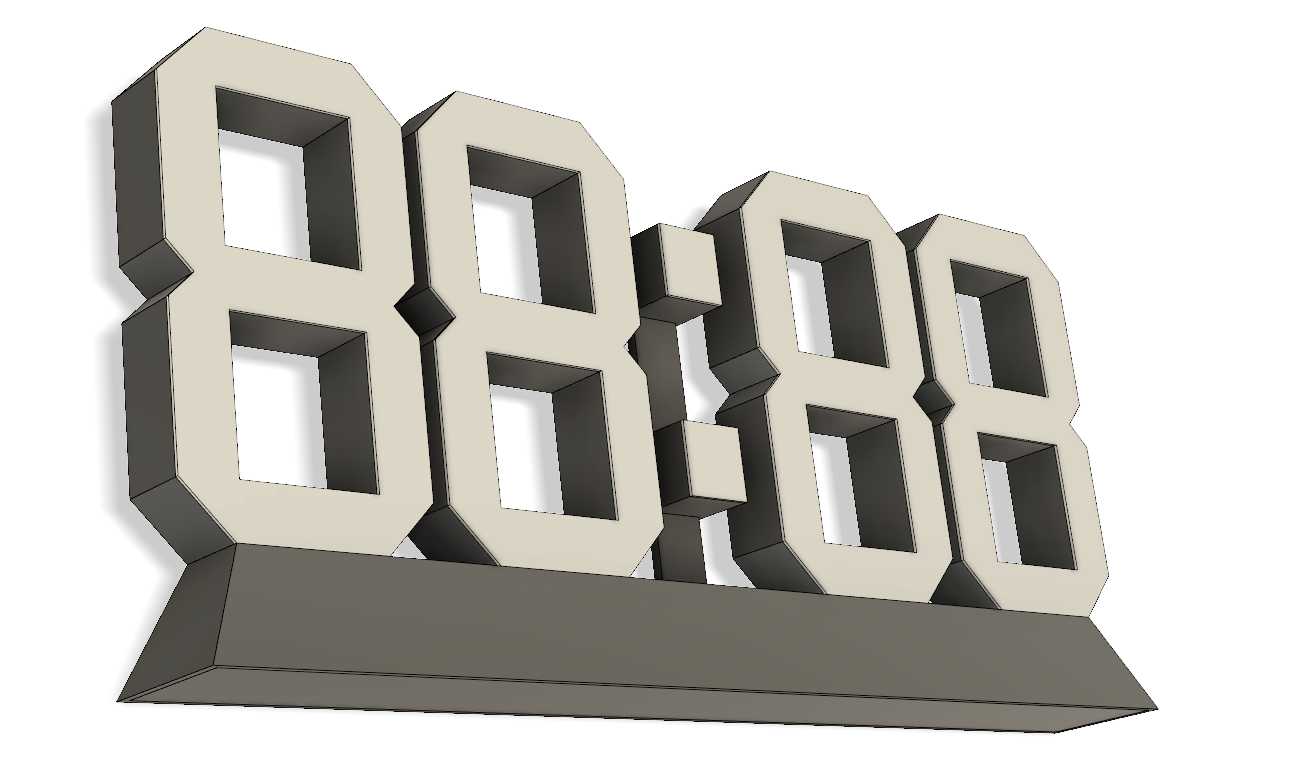

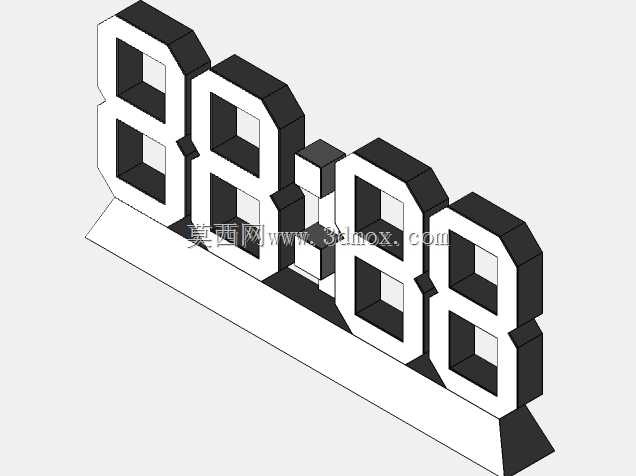

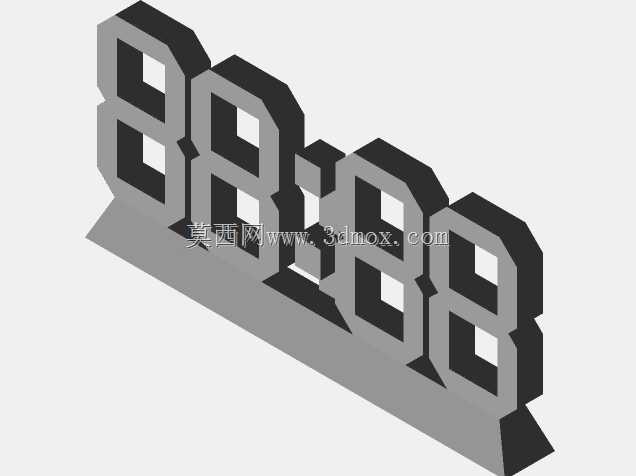

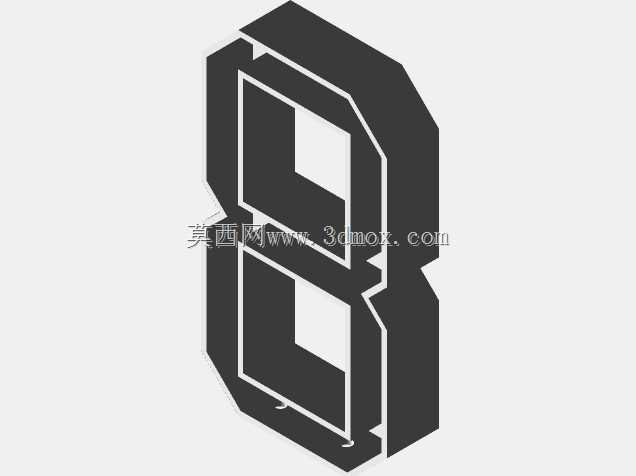

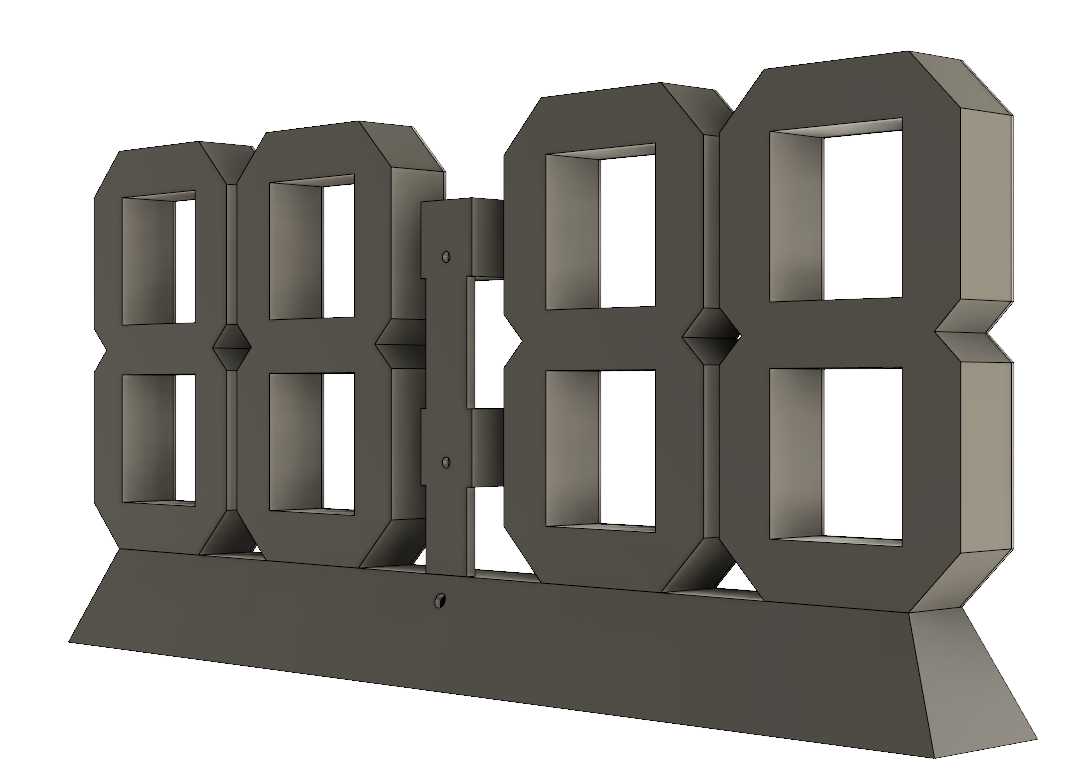

　　设计思路上没有采用传统数码管的独立段码拼接方案，而是将四位显示位、中间的冒号分隔结构、底部支撑底座做了一体化的结构整合，每个段码的显示腔都做了1.2mm的壁厚设计，既能够保证LED光线透过时的均匀漫反射效果，避免出现局部亮斑，又能保证打印时的结构强度，不会因为壁厚过薄出现打印翘边、组装断裂的问题。每个段码腔体的深度统一设置为8mm，刚好可以容纳常规5050规格灯条的安装高度，腔体边缘做了0.5mm的内止口，后续如果需要加装柔光片，直接卡入止口即可，不需要额外打胶固定。底部的支撑底座采用了梯形截面的设计，整体重心落在底座中心投影范围内，放置在桌面时不会出现前倾后仰的晃动问题，底座内部预留了20mm高度的空腔，可以容纳驱动电路板、

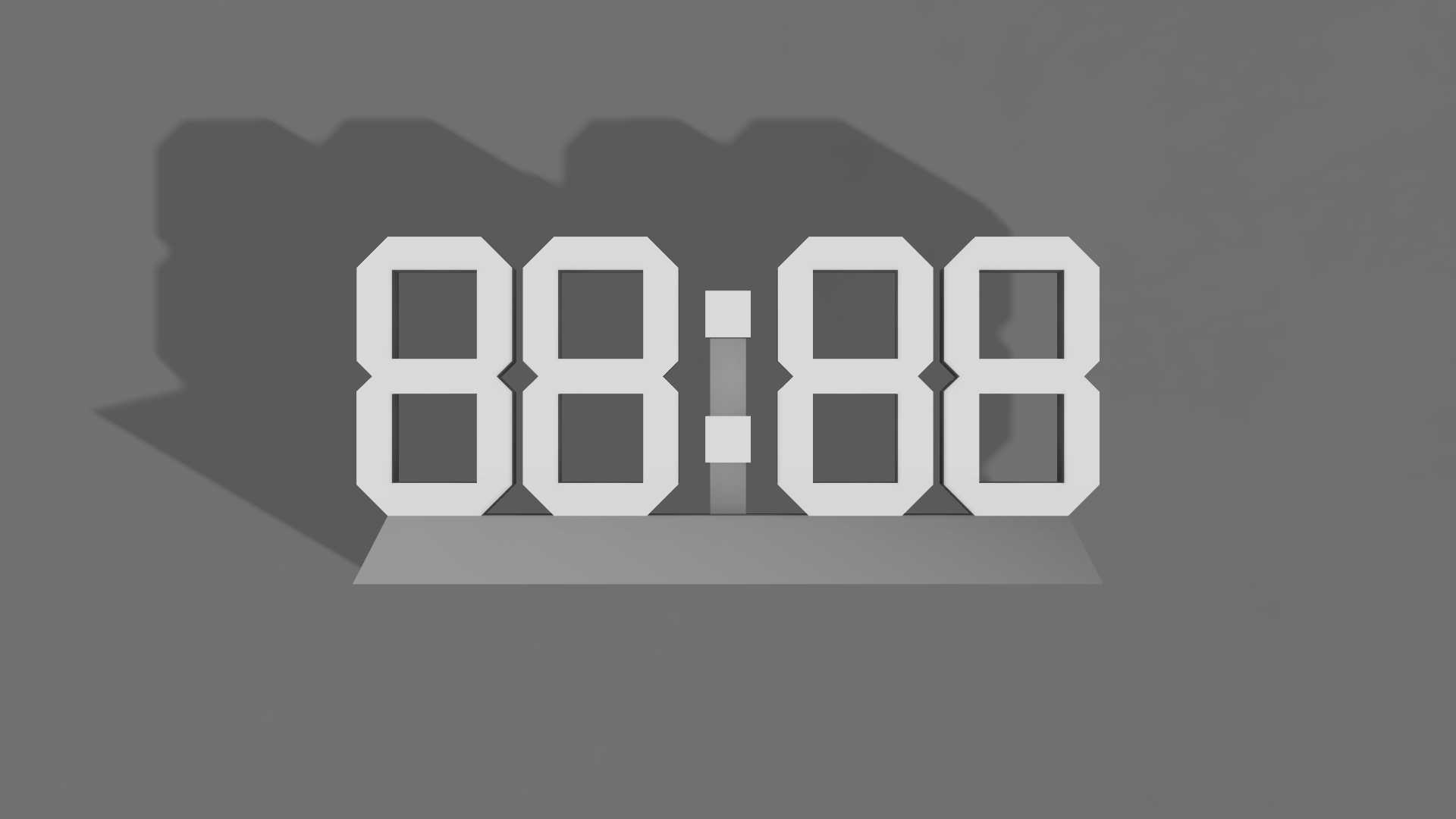

　　接线端子以及供电模块，底座后侧预留了标准的USB供电口开孔位置，不需要额外开孔就能适配常规的Micro USB或者Type-C供电接口。安装边界方面，整套结构的整体宽度控制在240mm以内，高度控制在120mm以内，底座深度为60mm，放置在常规的电脑桌面、工位置物架上都不会占用过多空间，四位显示位的段码尺寸统一做了放大处理，正常室内光线下3米范围内都能清晰读取显示的时间数字，中间的冒号结构做了上下两个独立的方形腔体，对应安装两颗独立LED，可实现秒点闪烁的功能，不需要额外做结构改造。结构的所有转角位置都做了R2的圆角过渡，既避免了3D打印时的锐角应力集中问题，也能提升整体外观的柔和度，不会出现尖锐边角划伤手的情况。

　　段码之间的分隔筋厚度设置为2mm，能够有效避免相邻段码的光线串扰，保证每个段码点亮时的轮廓清晰，不会出现数字显示模糊、缺段辨识度下降的问题。组装逻辑上，整套结构没有设计复杂的卡扣或者螺丝柱，灯条可以直接通过背面的卡槽嵌入固定，驱动板通过底座内部的定位筋限位，不需要额外打胶或者拧螺丝就能完成全部组装，后期如果需要更换灯条或者维修驱动电路，只需要将底座的后盖打开即可操作，维护难度极低。针对3D打印的工艺特性，所有结构的悬空位置都做了45度以上的自支撑角度设计，打印时不需要添加任何支撑材料，既能够节省打印耗材，也能减少后期支撑拆除的工作量，避免支撑拆除后留下的表面瑕疵影响外观效果。整套结构的尺寸公差预留了0.3mm的打印收缩量，不管是使用PLA还是ABS耗材打印，都能保证各个部件的装配间隙均匀，不会出现过紧装不上或者过松晃动的问题。
