螺旋型节能照明灯泡结构设计方案

　　日常民用与商用照明场景中，螺旋型节能灯泡是替代传统白炽灯的核心照明器件，这类产品的三维结构设计需要兼顾发光效率、装配兼容性、散热性能与使用安全性，建模过程需要覆盖从灯管排布到灯头配合的全链路结构细节。从实际使用场景来看，这类节能灯泡适配常规E27等通用螺口灯座，可直接替换原有白炽灯泡，广泛应用于家庭居室、办公场所、商业门店、公共走廊等常规室内照明区域，部分做了防潮结构优化的款式也可用于卫生间、半户外廊道等存在少量潮气的场景，不需要额外改造原有照明线路，安装门槛极低。

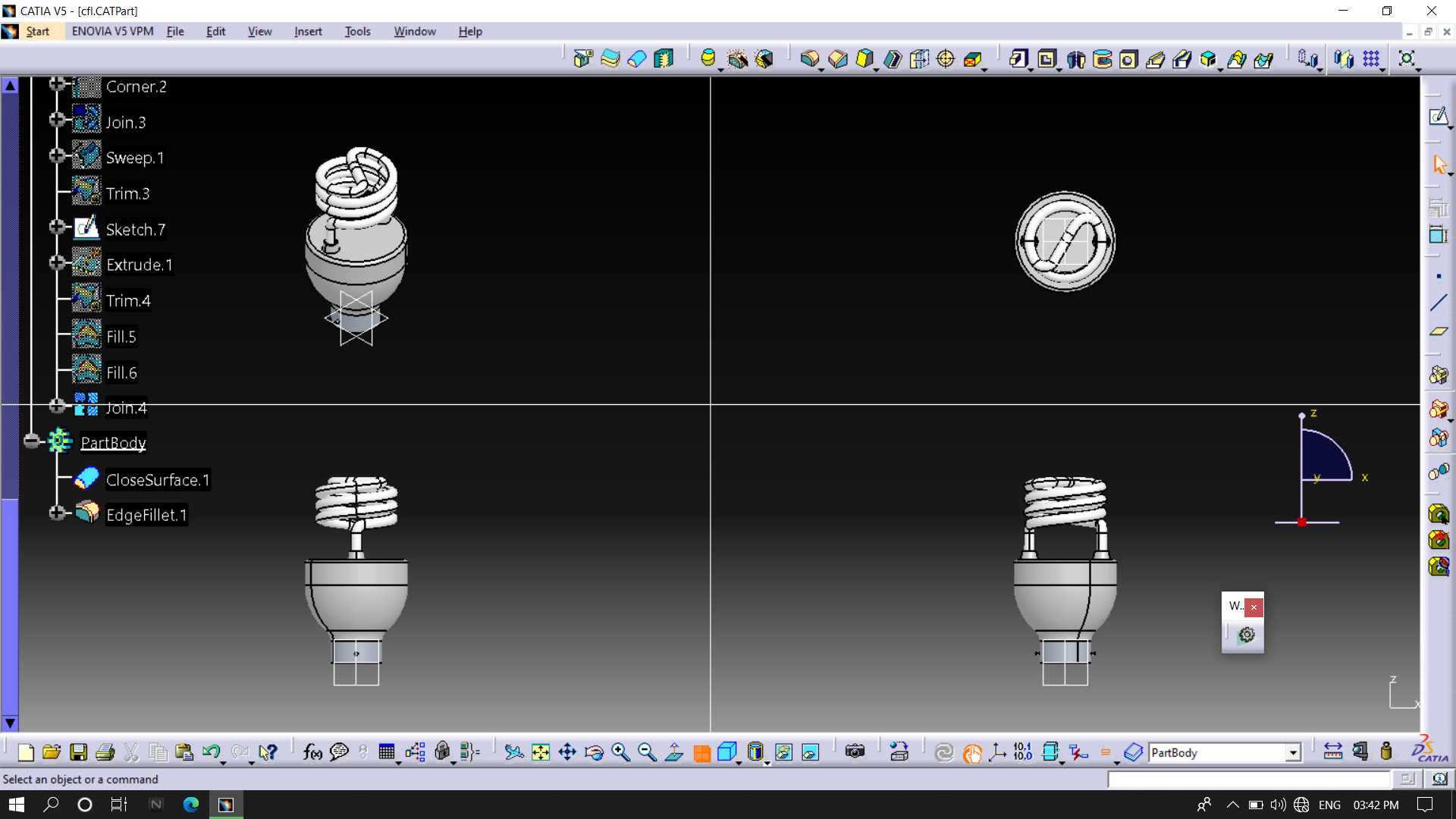

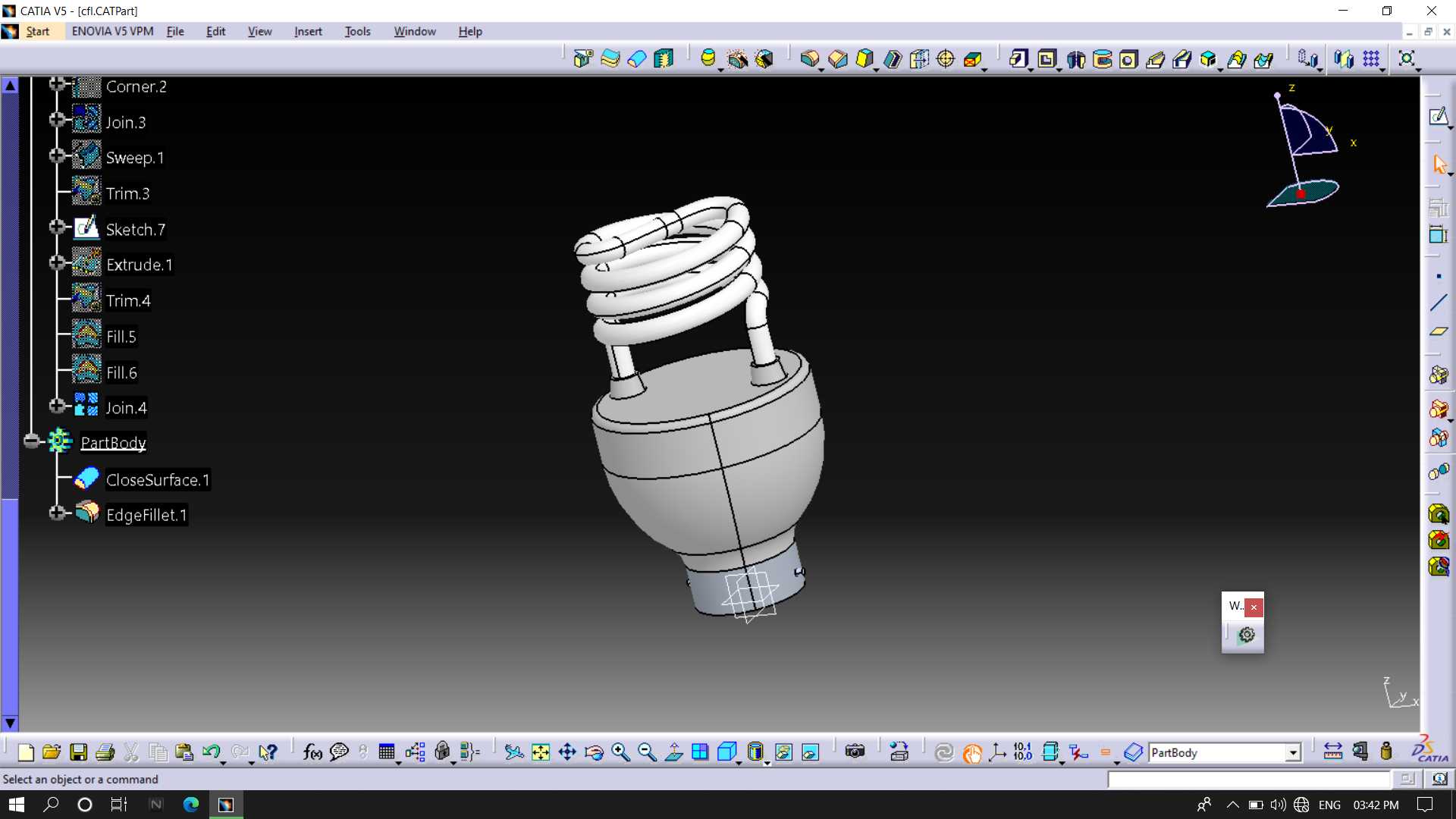

　　建模过程中首先要确认的是安装边界尺寸，常规款的灯头螺牙部分需要符合通用螺口灯座的配合公差，螺牙大径、小径、螺距都要匹配对应标准，灯头与塑壳连接的部分要做止退卡位结构，避免安装拧动时灯头与壳体发生相对转动，扯断内部引线。塑壳部分的外形采用上窄下宽的流线型过渡，一方面是适配螺旋灯管的底部安装座尺寸，给内部的镇流元件留出足够的容纳空间，另一方面圆滑的曲面不会积灰，日常擦拭清洁更方便，塑壳的壁厚控制在均匀的1.2-1.5mm区间，既可以保证结构强度，避免安装拧动时发生壳体开裂，也能控制整体重量，减少灯座长期承重的负载。

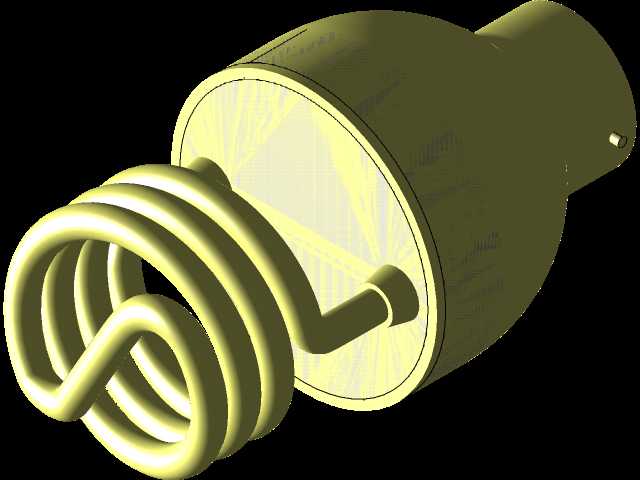

　　螺旋灯管的排布是这类产品设计的核心，螺旋上升的灯管结构可以在有限的竖向空间内拉长荧光管的总长度，在控制灯泡整体高度不超过常规白炽灯尺寸的前提下，保证足够的发光弧长，达到更高的发光效率。建模时需要控制螺旋的升角与圈数，圈数过少会导致总弧长不足，发光功率达不到设计要求，圈数过多则会让灯管整体直径过大，无法适配常规的灯罩尺寸，同时相邻灯管之间要留出均匀的散热间隙，避免工作时热量积聚，加速灯管荧光粉的老化。灯管与塑壳内部的固定需要做对应的卡槽结构，灯管根部插入卡槽后用耐高温硅胶固定，既可以缓冲运输、安装过程中的震动，避免灯管受应力碎裂，也能密封塑壳与灯管之间的缝隙，减少灰尘、飞虫进入壳体内部。

　　内部的镇流元件排布需要做对应的安装柱与卡位，电路板通过螺丝固定在塑壳内部的安装柱上，元件之间留出足够的电气间隙，满足安规要求，引线从电路板引出后分别连接灯头的顶端触点与螺牙侧壁，引线走线位置要做压线结构，避免安装拧动时引线被扯动，造成接触不良或者短路。灯头部分采用金属导电材质，与塑壳的连接采用铆压结构，铆压位置要均匀分布，保证连接强度的同时，不会出现铆压过度导致塑壳开裂的问题，顶端的绝缘触点要突出灯头端面合适的高度，保证与灯座内部触点的可靠接触，同时绝缘部分要耐高压，避免使用过程中出现漏电风险。

　　从结构验证的角度，建模完成后需要做装配干涉检查，确认灯管与塑壳、灯头与塑壳、内部电路板与壳体之间不存在干涉问题，同时要模拟灯泡拧入灯座的全过程，确认螺牙配合顺畅，拧到额定安装位置时，灯泡的发光部分不会与灯座的金属部分发生触碰。散热路径的模拟也是设计中需要考虑的点，灯管工作时产生的热量一部分通过周围空气对流散出，一部分通过灯管根部传递到塑壳，再通过塑壳表面散出，因此塑壳表面不需要做额外的密封结构，在满足安规绝缘要求的前提下，可以适当增加壳体与内部空气的接触面积，提升散热效率，延长内部电子元件的使用寿命。

　　这类结构的设计还要考虑生产装配的便利性，所有的壳体零件都要满足注塑生产的拔模角度要求，避免出现倒扣结构导致脱模困难，灯管与壳体的装配方向要统一，减少生产线上的装配工序，提升量产时的装配效率，降低生产过程中的不良率。
