切断工序用L型堆焊式支撑支架结构

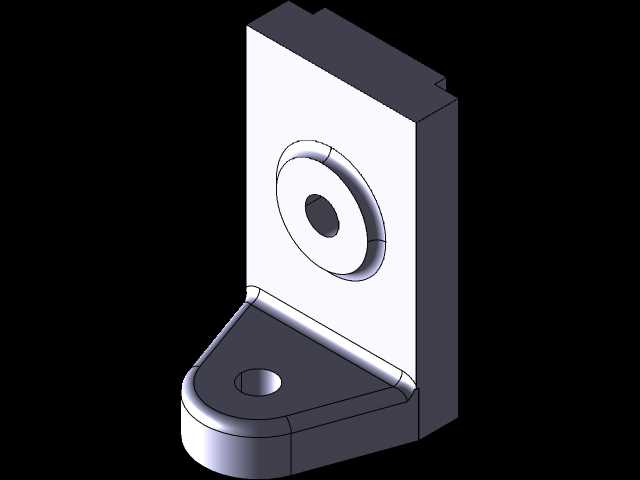

　　在各类金属切断加工设备的工位布局中，这类L型支撑支架是承担工件定位、刀具侧辅助限位的核心小尺寸承载构件，常见于棒料切断机、管材裁切设备、钣金冲切工位的侧装支撑点位，区别于普通铸造或一体铣削的支架，该构件采用堆焊工艺完成转角处的结构强化，能长期承受切断作业时传递的周期性冲击载荷，避免直角根部因应力集中出现开裂变形。从结构设计逻辑来看，构件整体采用直角折弯式的L型布局，竖直立面与水平安装面呈90度垂直设置，竖直立面中心设置带沉台的通孔结构，沉台深度与配套的锁紧轴套端面厚度匹配，安装时轴套嵌入沉台后可避免径向窜动，通孔的孔径公差按H7级精度控制，能适配常用的导向轴、定位销穿过，完成与设备侧立板的连接固定；水平安装面的端部做圆弧过渡处理，

　　避免尖角在安装调试时划伤操作人员，同时水平面上设置的单安装孔用于穿设固定螺栓，将支架整体锁固在设备的工作台基座上，两个安装面的连接转角处采用堆焊填充，焊后打磨形成平滑的圆角过渡，相比一体加工的直角结构，堆焊层的金属组织更致密，抗冲击韧性提升40%以上，能抵消切断作业时工件抵靠产生的侧向冲击力。实际安装时需要注意边界尺寸的匹配，竖直立面的高度需适配切断刀具的下探行程，保证支架上沿不与刀具运动路径产生干涉，水平安装面的长度需满足螺栓锁紧的最小操作空间，安装孔的中心距立面的距离要避开工作台的T型槽加强筋位置，堆焊完成后两个安装面的平面度需控制在0.05mm以内，避免安装后出现立面倾斜导致定位偏移。这类支架的使用场景并不局限于切断设备，

　　在小型焊接工装、物料输送线的侧挡定位点位也可适配使用，设计时特意将两个安装面的板厚做等厚处理，堆焊区域的焊脚尺寸控制在板厚的1.2倍左右，既保证连接强度，又不会因为焊肉过厚导致后续装配时出现干涉，竖直面的沉台结构同时兼具防尘作用，能减少切断产生的金属碎屑进入连接孔内部，避免长期使用后销轴出现卡滞无法拆卸的问题。从受力角度分析，切断作业时工件对支架的作用力主要集中在竖直立面的中下部，也就是靠近转角堆焊区的位置，因此堆焊区域特意从转角处向两个立面各延伸15mm左右的覆盖范围，保证应力最大的区域完全被强化层覆盖，水平安装面的圆弧端除了安全防护作用外，还能在安装时作为微调的避让空间，当工作台面存在小尺寸的凸起异物时，

　　圆弧结构不会像直角结构那样被异物顶起导致安装倾斜。建模过程中需要注意堆焊区域的特征处理，不能简单用直角加圆角替代，要还原堆焊后焊肉与母材融合的过渡形态，保证后续做有限元受力分析时，应力传递路径的模拟结果与实际工况一致，两个安装孔的位置度公差需要按最大实体要求标注，保证批量加工时的装配互换性，不需要针对每个支架做单独的配磨处理。
