汽车排气消声器壳体结构三维设计

　　做动力排气系统配套结构设计快十二年，经手的消声器壳体方案少说也有七八十套，眼前这个消声器的壳体结构，是针对小排量乘用车排气系统中段适配做的优化版本，先从实际装车的场景说，这类壳体一般布置在车辆底盘中部、三元催化器后端的位置，上方要避开底盘燃油管路、制动拉线的布置间隙，下方要留足满载工况下120mm以上的离地间隙，侧向要和车身纵梁保持25mm以上的安全距离，避免行驶过程中车身扭转、排气系统热胀冷缩产生硬干涉。

　　从功能层面拆解，这个壳体是消声器内部吸音填料、穿孔消音管的承载结构，同时要承受排气尾流带来的持续脉冲振动、最高620℃的排气高温，还要抵御底盘行驶过程中带起的碎石冲击、冬季融雪盐雾的腐蚀，所以设计阶段首先敲定的是壳体的壁厚参数，采用1.2mm厚的镀铝钢板做基材，相比传统的冷轧钢板壳体，抗高温氧化的寿命能提升40%左右，同时重量比同厚度不锈钢壳体轻22%，更符合当下乘用车轻量化的设计要求。

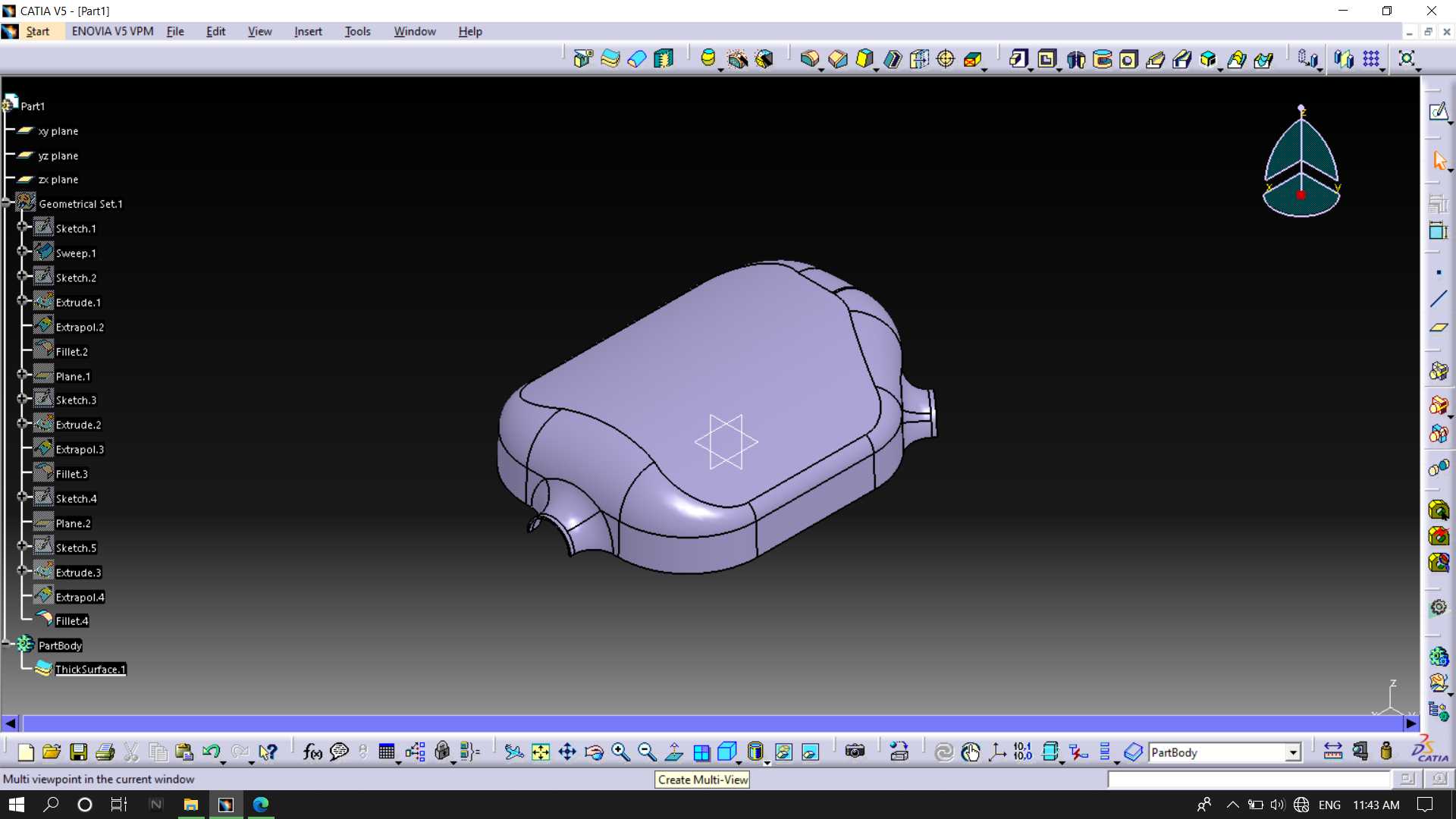

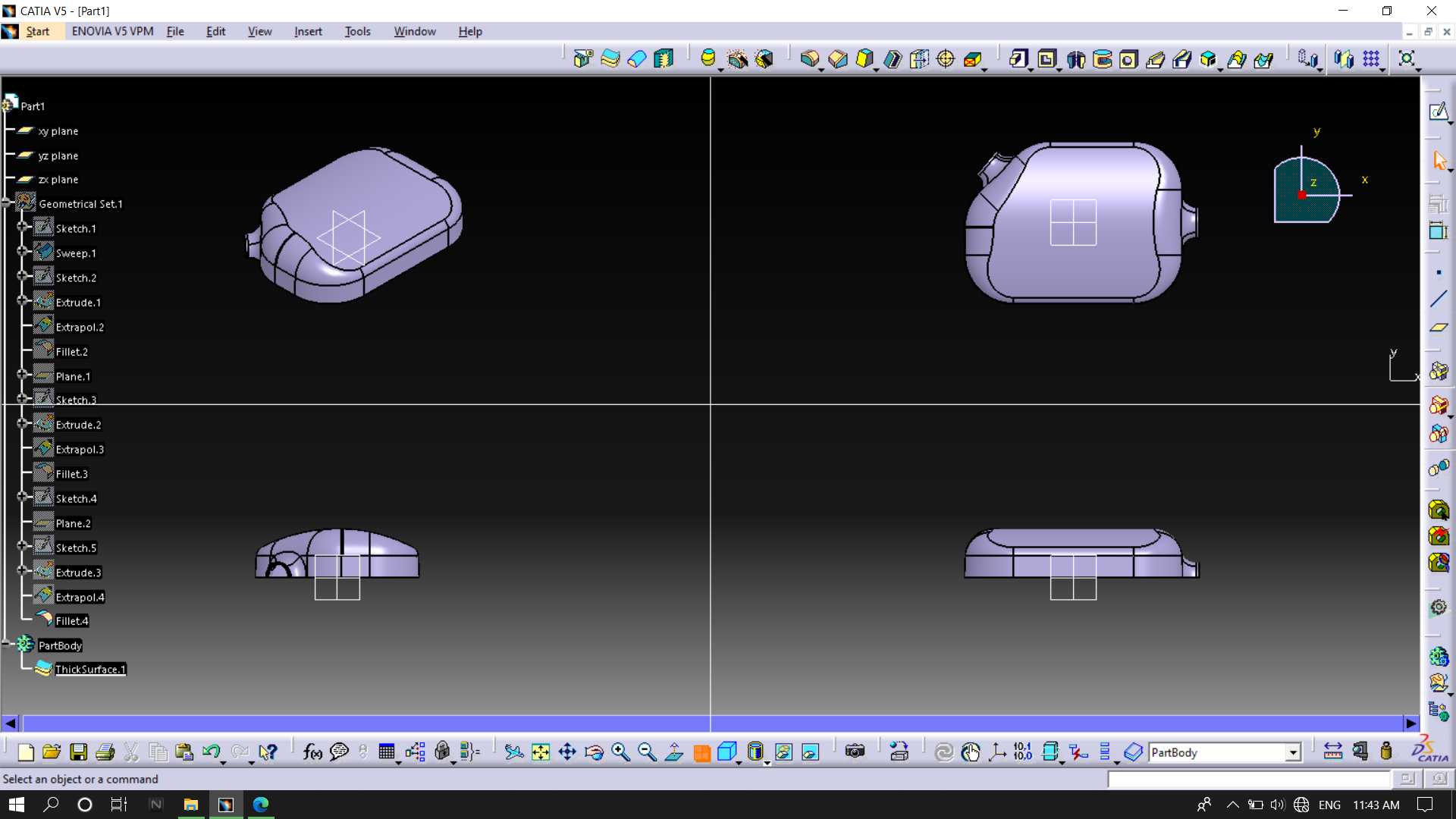

　　外形设计上没有采用常规的直筒圆形截面，而是做了带大圆角过渡的类扁方结构，这是因为目标车型的底盘布置空间被油箱和备胎槽挤压，垂直方向的布置余量只有135mm，圆形截面的壳体要达到同等消音容积的话，直径需要做到150mm，会直接超出布置边界，扁方结构在垂直方向压缩尺寸的同时，横向拓宽截面，保证内部消音腔的有效容积达到8.7L，满足1.5L排量自然吸气发动机在800-6000rpm转速区间的消音需求，不会因为容积不足导致中高转速区间的排气轰鸣被放大。壳体两端的进出气接口做了阶梯式的缩口结构，进气端接口直径51mm，和前段排气管的卡箍连接位做了20mm长的直段配合面，配合环形铜垫片密封，避免高温排气泄漏；出气端接口直径45mm，直接对接尾段的装饰尾喉，接口位置的同轴度公差控制在0.3mm以内，避免装配后出现排气应力集中，导致接口位置过早出现疲劳开裂。

　　表面处理和焊接工艺的设计是这个方案的重点，壳体的上下半壳采用咬合翻边+堆焊密封的工艺，翻边宽度做了8mm，咬合后沿着翻边整周做连续堆焊，相比传统的电阻点焊，整周堆焊的密封性能更好，不会因为长期的振动出现焊缝位置的漏气，堆焊的焊脚高度控制在1.5mm，既保证焊缝的连接强度，又不会因为焊脚过高导致焊缝位置的应力集中，焊后对焊缝位置做打磨抛光，去除焊渣和焊接飞溅，之后整体做高温静电喷塑处理，塑层厚度控制在60-80μm，能抵御底盘的石击和盐雾腐蚀，同时塑层本身有一定的阻尼特性，能降低壳体表面的辐射噪声，比单纯的镀锌处理的降噪效果好2-3个分贝。

　　设计过程中还做了安装吊耳的位置匹配，壳体上预留的三个吊耳焊接位，分别布置在壳体前端、中部靠上、后端的位置，吊耳的安装平面和底盘吊耳的安装面平行度公差控制在0.5mm以内，吊耳采用三元乙丙橡胶材质，硬度设定为邵氏55度，既能有效过滤排气系统的振动传递到车身，又不会因为吊耳过软导致排气系统在急加速工况下出现过大的位移，和周边部件产生磕碰。另外在壳体的最低位置预留了3mm的滴水孔，避免发动机冷启动时产生的冷凝水积存在壳体内部，长期浸泡导致壳体从内部锈蚀穿孔，滴水孔的位置做了翻边处理，避免开孔位置的应力集中，同时翻边结构能引导冷凝水顺着孔流出，不会沿着壳体表面流淌，减少对壳体表面涂层的破坏。

　　做结构校核的时候，专门针对壳体做了模态仿真，一阶固有频率设定在320Hz以上，避开发动机怠速时的排气激励频率28-35Hz，以及车辆行驶过程中底盘的共振频率120-180Hz区间，避免出现共振导致的异常噪声和结构疲劳损坏。同时做了热胀冷缩的位移校核，在排气温度达到最高620℃的时候，壳体轴向的热膨胀量大概是2.1mm，这个位移量完全可以通过前后吊耳的橡胶变形量吸收，不会对连接的排气管路产生额外的应力。壳体内部的消音管固定位也做了对应的结构设计，在壳体内部冲压出三个定位凸点，用来固定内部的穿孔消音管，避免消音管在壳体内部出现窜动，凸点的高度做了5mm，和消音管的定位槽配合，装配的时候不需要额外的焊接固定，提升装配效率的同时，也减少了内部焊接带来的焊渣残留，避免焊渣在排气气流的带动下撞击壳体产生异响。

　　从实际装车验证的反馈来看，这个结构的消声器壳体，在整车NVH测试中，车内排气噪声的平均值比同排量车型采用的圆形壳体消声器低1.8分贝，尤其是在2000rpm常用巡航转速区间，噪声值低2.7分贝，主观驾驶感受上几乎听不到明显的排气低频轰鸣，同时壳体的重量比同性能的不锈钢壳体轻0.8kg，整车的排气系统背压控制在18kPa以内，不会对发动机的动力输出产生明显的阻滞，满足国六b阶段的排放和噪声要求。另外在1000小时的盐雾测试和300小时的高温振动测试中，壳体没有出现焊缝开裂、涂层脱落、锈蚀穿孔的问题，结构可靠性满足整车15年或30万公里的设计寿命要求。
