导轨式PCB存储模块塑料外壳设计

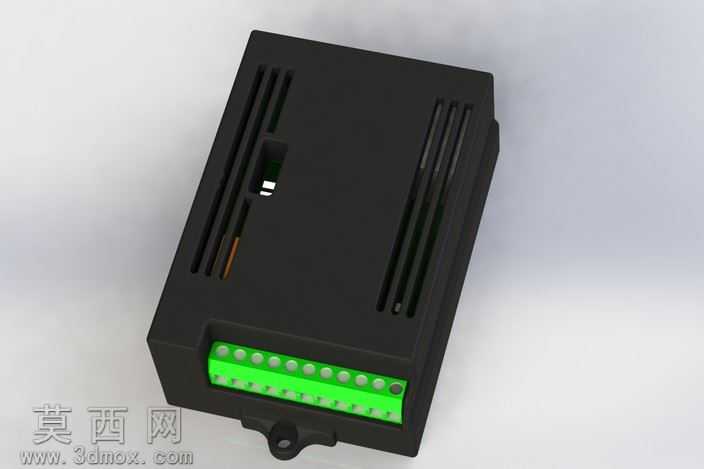

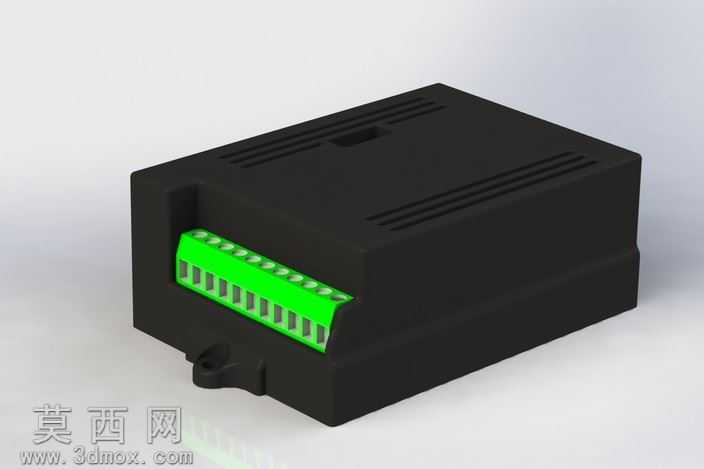

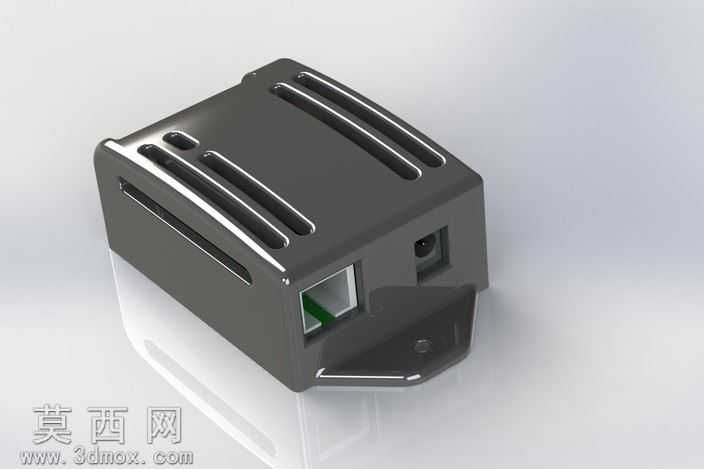

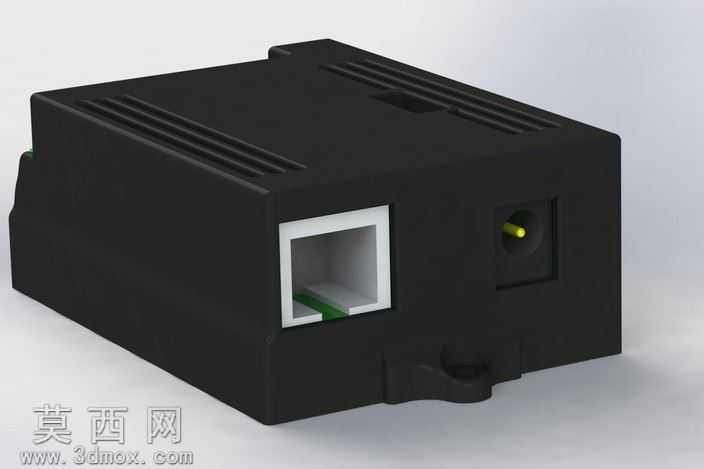

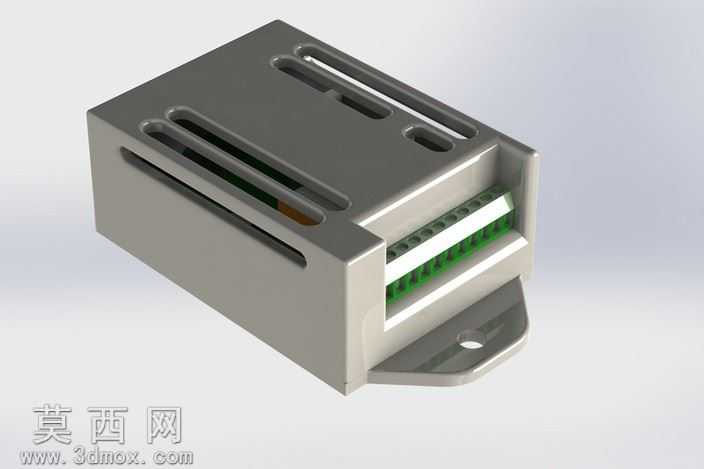

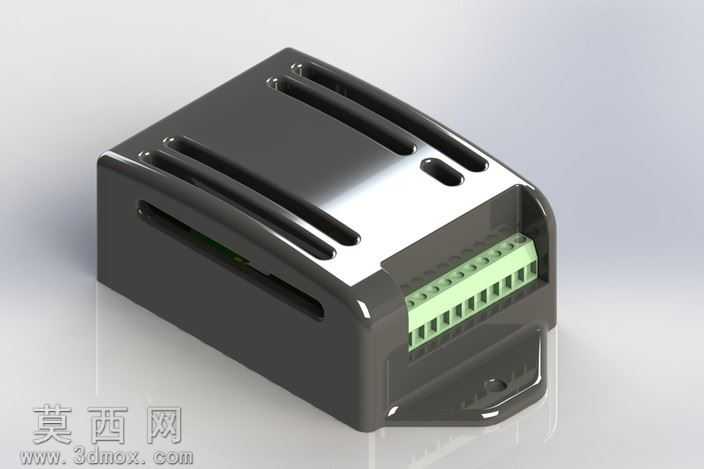

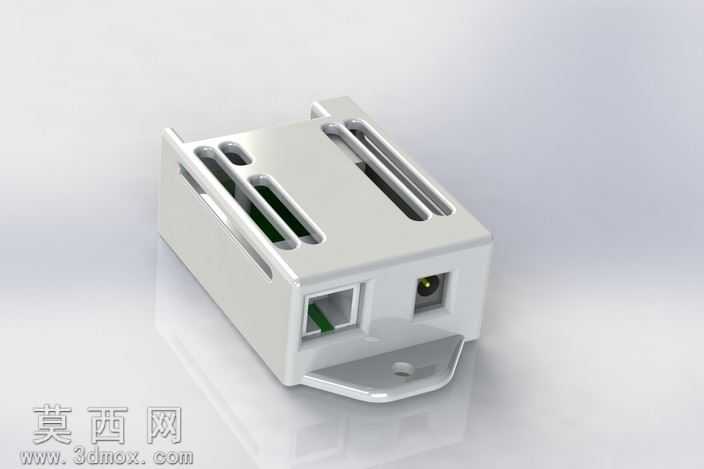

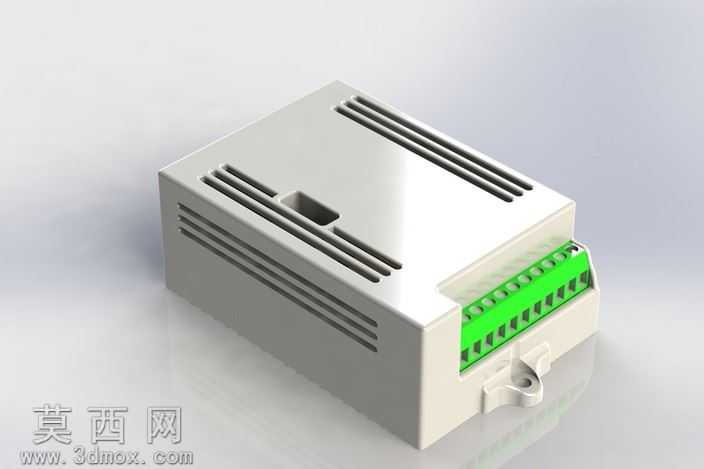

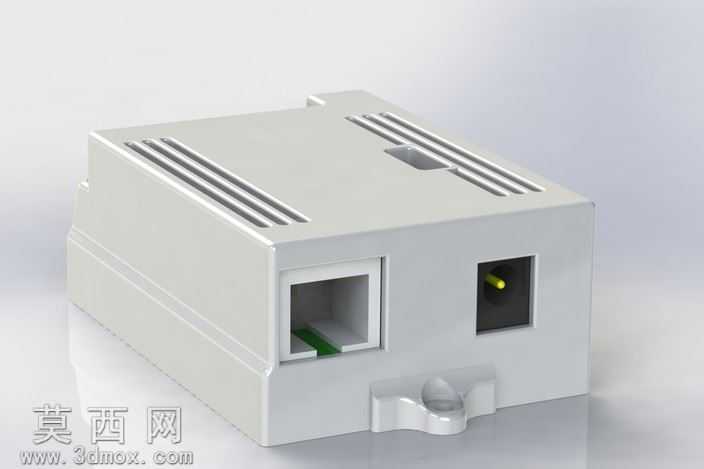

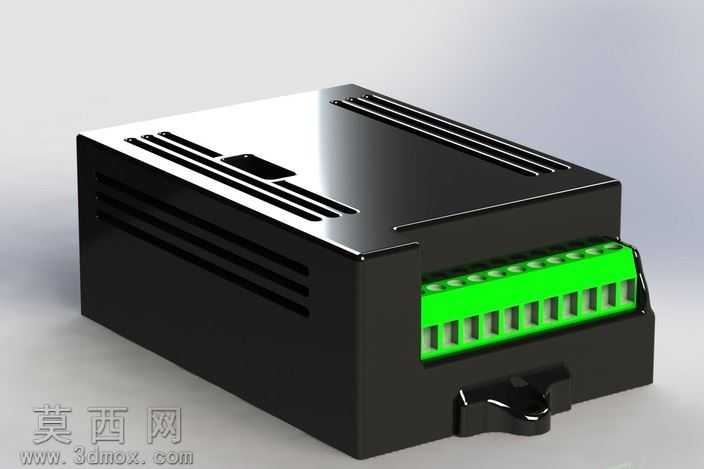

本作品为适配PCB存储功能模块的导轨式安装塑料外壳三维建模设计，建模阶段严格遵循工业级电子外壳的设计规范，以实际工控场景的安装、使用需求为核心逻辑开展设计。首先完成整体结构的参数化建模，外壳主体采用长方体基础造型，针对导轨安装场景在壳体底部设计了一体化的卡扣式安装结构，无需额外配件即可直接卡装在标准DIN导轨上，适配工业现场的配电柜、控制柜内部安装需求，卡扣结构做了圆角过渡处理，既保证卡装后的结构强度，也避免安装过程中出现应力集中导致的卡扣断裂问题。壳体顶部设计了多组平行的散热通槽，通槽采用等距排布的长条造型，槽体深度与壳体壁厚做了匹配设计，在不削弱壳体整体结构强度的前提下，最大化提升内部PCB板工作时的空气流通效率，满足电子模块长时间工作的散热需求。壳体正面预留了两类标准接口的安装位，分别为RJ45网络接口位与直流电源接口位，接口位的开孔尺寸严格遵循对应接口的行业通用标准，开孔边缘做了0.2mm的倒角处理，避免装配时接口边缘与壳体发生刮蹭，同时保证接口安装后与壳体表面齐平，提升整体外观的规整度。建模过程中对壳体的壁厚做了均匀化处理，整体壁厚保持在2mm，既满足注塑成型的工艺要求，避免出现缩痕、填充不足等注塑缺陷，也兼顾了外壳的轻量化需求，减少不必要的材料消耗。壳体的所有外边缘都做了R0.5的圆角处理，没有尖锐棱角，符合工业产品的安全设计要求。渲染阶段采用哑光浅灰色工程塑料材质，还原ABS或PC材质的真实质感，材质参数调整为低反光、细微磨砂颗粒的表面效果，模拟实际工业塑料外壳的表面处理工艺，场景搭建采用柔和的影棚布光，多角度展现壳体的结构细节、接口位置与安装结构，清晰呈现各部分的造型特征与设计考量。整体设计兼顾了结构实用性、工艺可行性与外观规整性，能够直接用于注塑开模前的结构验证、装配模拟，也可用于工控类电子模块的产品展示与方案演示，帮助设计人员提前验证外壳与内部PCB板、接口组件的装配匹配度，减少后续开模与试生产阶段的修改成本。
