内燃机活塞剖视结构三维设计模型

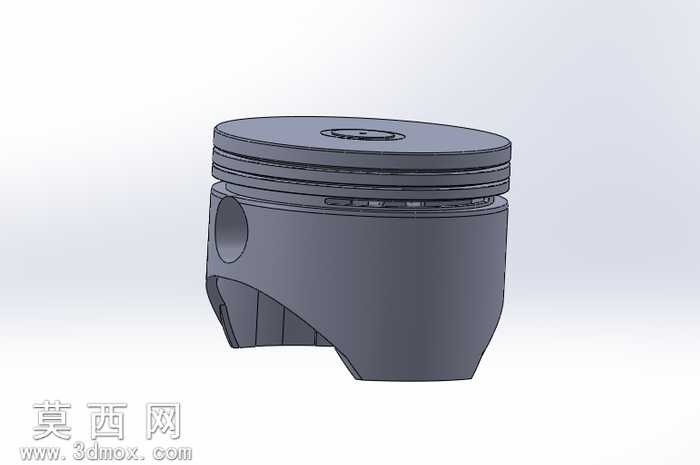

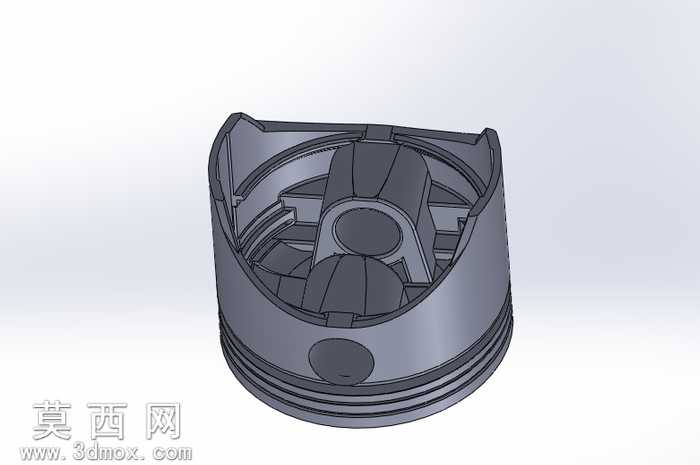

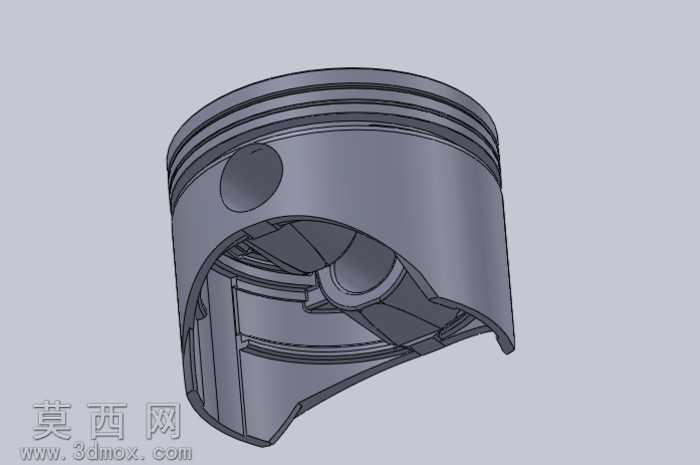

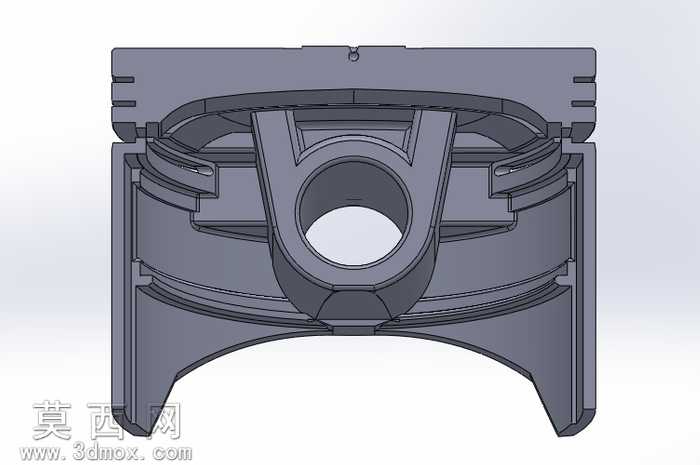

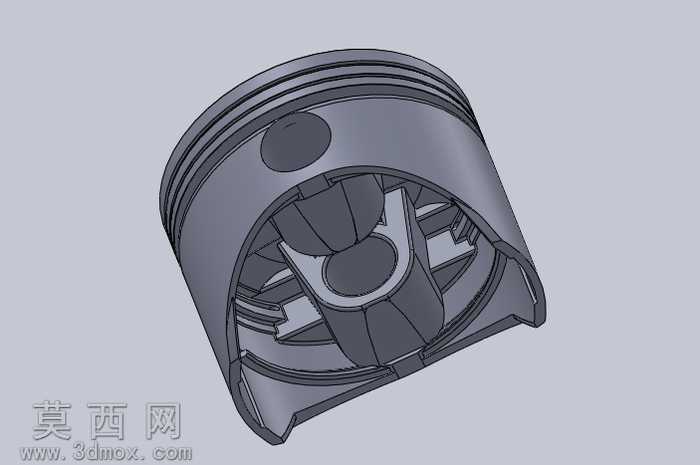

本作品为内燃机活塞的三维结构设计模型，采用剖视展示方式完整呈现活塞的内外结构细节，建模过程依托三维参数化设计软件完成，全程遵循机械设计规范与活塞实际加工工艺逻辑。建模阶段首先绘制活塞的外轮廓回转草图，通过回转特征生成活塞的基础基体，随后依次构建活塞头部的多道环槽结构，精准还原气环、油环的安装位尺寸，环槽的宽度、深度、倒角参数均参考通用内燃机活塞的行业设计标准设定，保证结构的合理性与装配适配性。针对活塞内部结构，建模时通过拉伸切除、筋特征构建出活塞销座、内部加强筋的完整结构，清晰展现活塞内部的支撑布局，销座的同轴度、加强筋的厚度与分布角度均经过结构合理性校验，还原真实活塞的受力承载设计逻辑，剖视视角的设置可以让观看者直观看到活塞内部的加强结构走向、销座与活塞本体的连接过渡形态，无需拆解模型即可掌握内部构造。材质设置上，为模型赋予了铝合金材质的视觉效果，模拟真实活塞常用的铸造铝合金材质质感，表面设置了均匀的哑光金属质感，没有过度夸张的反光效果，还原机械零件的真实视觉表现，同时对剖切面做了统一的面颜色区分，让内外结构的边界清晰可辨。渲染阶段采用柔和的均匀布光方案，避免强反光造成的结构细节遮挡，多角度展示时可以清晰呈现活塞外圆的型线变化、环槽的分层结构、内部筋板的交错布局，每一处倒角、过渡圆角都做了精细化处理，没有尖锐的不合理棱角，完全符合实际机械零件的加工工艺要求。设计过程中重点还原了活塞的功能结构特征，头部的环槽用于安装密封环实现燃烧室密封，内部的销座用于连接活塞销传递动力，加强筋结构用于提升活塞整体结构强度，承受往复运动过程中的交变载荷，整个模型的结构比例协调，各部分尺寸匹配合理，既可以作为机械设计教学的演示素材，也可以作为动力系统零部件设计的参考案例，帮助学习者理解活塞的结构原理与设计要点。
