球磨机配套进料给料设备结构设计

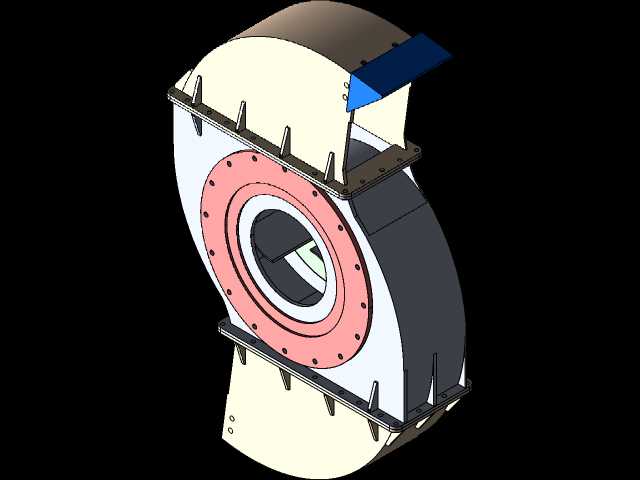

　　在矿山选矿、建材粉磨、冶金原料制备的连续生产流程里，球磨机作为核心粉磨设备的进料稳定性，直接决定整线产能波动与粉磨效率，这款给料机正是为适配卧式球磨机进料端工况设计的专用进料部件，替代传统溜槽式进料易堵料、返料、进料量不可控的痛点。从现场安装边界来看，该给料机的法兰连接端直接匹配球磨机进料端的中空轴颈法兰尺寸，安装时无需额外改造磨机端盖结构，整体壳体采用上下分段式焊接结构，下半段壳体为承料导向腔，上半段为密封防尘罩，侧面预留的观察检修口可在不停机状态下查看内部物料流动状态，顶部进料口可对接带式输送机出料端或者溜管的落料位置，整体安装后突出磨机端盖的轴向尺寸控制在合理范围，不会与周边的进料平台护栏、驱动电机检修空间产生干涉。

　　设计过程中首先考虑的是物料通过性，针对矿山入磨物料多为破碎后的矿石颗粒、部分含湿粉料的特性，给料机内部的导料板采用大倾角平滑过渡结构，没有直角积料死角，避免湿黏物料挂壁堆积造成的堵料问题；连接端的粉色法兰盘上均匀布置的螺栓孔，完全对应球磨机进料端的标准螺栓孔位，法兰面预留密封槽，安装时嵌入橡胶密封垫可防止磨机运转时内部带尘气流从进料端溢出，同时避免外部漏风影响磨机内部的通风粉磨效率。壳体外侧布置的加强筋板，沿物料冲击方向分布，可承受大块矿石下落时的连续冲击，避免长期受冲击造成壳体变形开裂，延长部件使用寿命。

　　从功能实现上，该给料机可实现物料的平稳导流，将上游输送来的待磨物料匀速导入球磨机筒体内部，同时配合磨机的进料端密封结构，阻隔磨机内部的粉尘外溢，相比传统的勺式给料器，这种结构的给料阻力更小，不会额外增加磨机主电机的启动负载，同时适配钢球补加的工况——在补加钢球时，钢球可顺着给料机内部的导料斜面平稳滑入磨机内部，不会直接冲击磨机端盖衬板，减少衬板的冲击损耗。实际选型应用时，可根据球磨机的筒体直径、小时处理量调整给料机的壳体通径与进料口尺寸，针对不同磨矿流程的物料特性，比如干法磨矿与湿法磨矿的差异，可调整内部导料板的耐磨衬板材质，湿法磨矿工况下可在壳体内壁铺设耐磨橡胶衬板，干法磨矿工况可铺设高锰钢衬板，应对不同物料的冲刷磨损。

　　建模过程中对所有连接孔位、安装配合面均做了公差适配，法兰配合面的平面度、螺栓孔的位置度都按照通用机械安装公差要求设定，装配时可直接与同规格球磨机进料端完成适配，不需要现场二次配打孔位；壳体的分段连接位置采用螺栓紧固加密封垫的结构，检修时可直接拆卸上半段壳体，清理内部积料或者更换磨损的导料衬板，不需要整体拆除给料设备，大幅缩短现场检修停机时间。设备整体的重心靠近法兰连接端，安装后不会产生额外的偏载力矩，避免长期运转造成磨机中空轴的偏磨问题，配套的密封结构可适配磨机运转时的小幅径向跳动，在磨机正常运转的跳动范围内仍能保持可靠密封，不会出现漏料、漏灰问题。
