多工位冲头安装固定座结构设计

　　在连续冲压生产线的模架集成环节，这类冲头固定座是承担多类型冲具排布、定位与载荷传递的核心承载部件，日常适配于级进模、多工位传递模的上模或下模安装位，直接决定批量冲压作业中各冲头的同轴度精度与作业稳定性。从实际产线应用来看，这类部件主要服务于五金薄板冲压、精密端子冲裁、小型结构件冲孔成型等工序，可同时容纳八支辊式冲头、中心定位冲头及配套成型冲具，解决了单冲头安装座工位不足、排布零散导致的模具体积冗余问题。

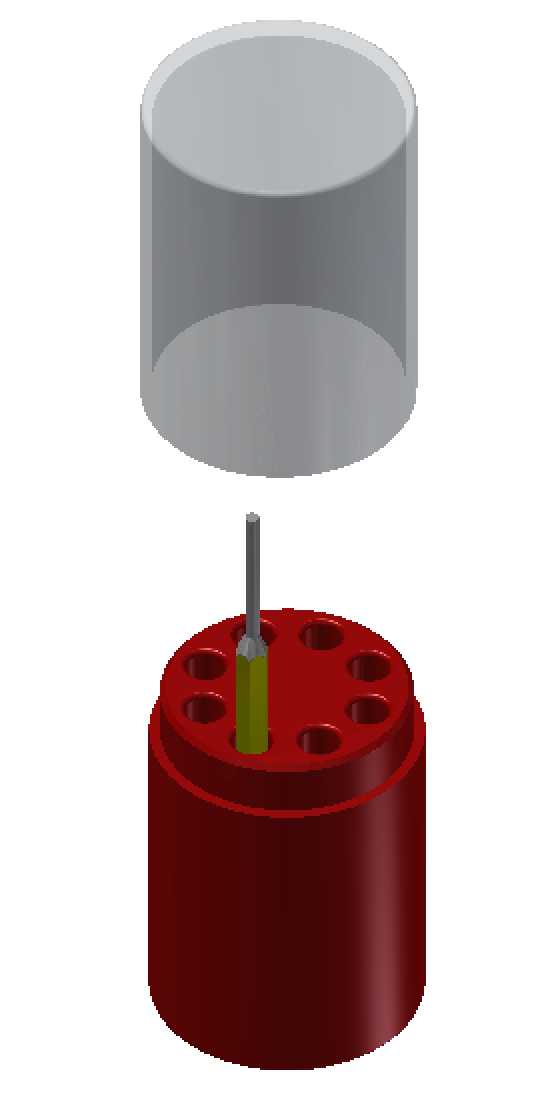

　　设计阶段首先要匹配冲压设备的滑块安装边界，座体采用圆柱式整体结构，外圆尺寸需适配模架的标准安装沉孔，避免与模架内的导柱、卸料板弹性组件产生运动干涉；座体上的八个冲头安装孔采用等圆心角均匀排布，孔位公差严格控制在H7级，保证每支冲头安装后与下模凹模孔的同轴度误差不超过0.02mm，防止冲裁过程中出现啃模、冲头崩刃的问题。中心位置预留的大尺寸安装孔用于固定中心成型冲头或定位导正销，周边孔位可根据工序需求灵活换装辊式冲头、冲孔冲头、切边冲头等不同功能的冲具，无需重新加工座体即可适配多品种小批量的冲压生产需求。

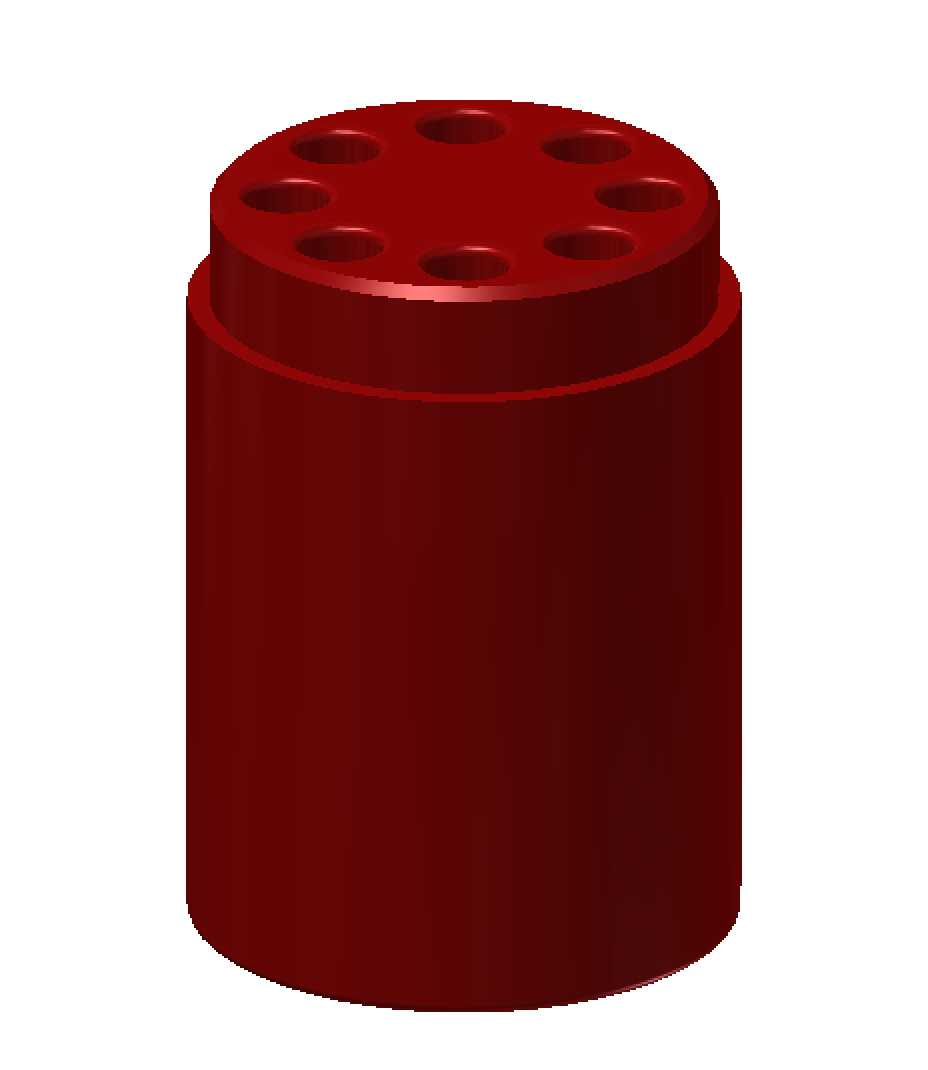

　　从结构特性来看，座体采用台阶式圆柱设计，下部大直径段为承载基体，直接贴合模架安装面承受冲压过程的垂直冲击载荷，上部小直径段用于嵌入模架的定位沉孔，实现快速装夹定位；每个安装孔底部都设计有冲头顶出螺孔，日常更换冲头时无需敲击座体，通过螺栓即可将磨损的冲头顶出拆卸，大幅降低工装维护的辅助时间。冲头与安装孔的配合采用间隙配合加侧面紧定螺钉锁紧的结构，既保证冲头更换的便捷性，又能避免高速冲压过程中冲头出现转动、窜动的问题。

　　实际选型应用时，需要重点核对座体的总高度尺寸，保证冲头安装后，冲头的有效工作行程与卸料板的行程相匹配，避免出现冲头行程不足无法冲穿板材，或是行程过大导致冲头冲入凹模过深加剧磨损的问题。座体的材质通常选用合金工具钢经淬火处理，安装孔位与安装基准面的垂直度公差控制在0.01mm以内，确保冲压载荷垂直传递，不会因为偏载导致冲头受力不均断裂。在多工位级进模的排布中，这类冲头座可以根据工序步距的要求，成组安装在模架的不同工位，分别完成冲孔、压印、切边、成型等不同工序，相比零散的单冲头固定结构，能将模架的空间利用率提升40%以上，同时减少模架上的安装孔加工量，降低模架的制造成本。

　　日常维护过程中，这类冲头座的安装基准面需要定期检查是否存在冲压冲击导致的凹陷、变形，安装孔内的铁屑、油污需要每次换模时清理干净，避免杂质进入配合间隙导致冲头安装偏斜；紧定螺钉需要定期检查锁紧力，防止长时间冲压振动导致螺钉松动，引发冲头移位报废。对于高精度冲压工况，还可以在座体上增加冷却气道接口，对接模架的风冷系统，对冲头进行持续散热，避免高速冲压过程中冲头过热退火，延长冲具的使用寿命。
