双螺旋交错式导向输送构件结构

　　这类双螺旋交错的导向构件，常见于轻载物料的分料、导向输送场景，比如小尺寸电子元器件的排序送料、细颗粒物料的匀料导流，也可作为小型实验设备内的流体扰流元件使用，在轻工包装、小型物料分选设备里，这类结构能依靠螺旋曲面的连续导向，让物料在行进过程中完成姿态调整，避免卡滞的同时实现匀速输送，相比直槽式导向结构，螺旋形的路径更长，能在有限的安装空间内拉长物料行进距离，给后续的检测、分选工序留出足够的布置空间。

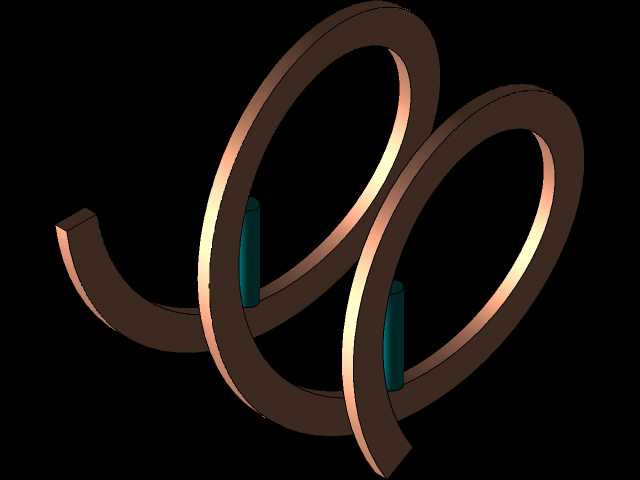

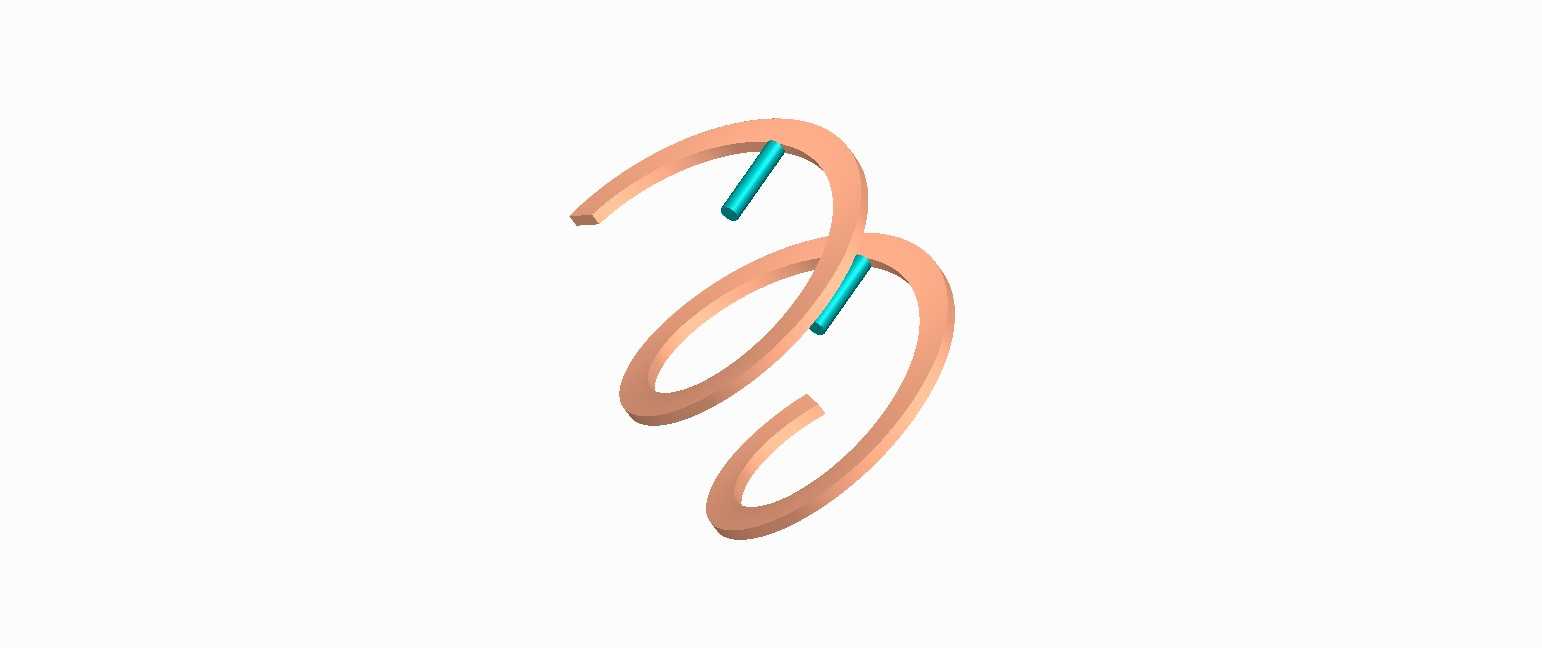

　　从结构设计逻辑来看，两个螺旋构件采用空间交错布置，螺旋升角经过匹配计算，确保两个螺旋面之间的间隙均匀一致，间隙值根据输送物料的最大外形尺寸预留1.2-1.5倍的安全余量，避免物料在螺旋间隙内卡塞，螺旋段的截面采用圆弧过渡设计，没有尖锐棱角，既可以减少物料输送过程中的剐蹭损伤，也能降低构件自身的应力集中，提升长期运行的结构强度。构件上附带的两个青色圆柱段是安装定位轴，定位轴与螺旋主体采用同轴度公差控制，安装时直接插入设备架体的对应安装孔内，不需要额外设计复杂的连接法兰，能快速完成装配定位，定位轴的直径与安装孔采用H7/h6的间隙配合，既保证安装定位精度，也方便后期维护时快速拆卸更换。

　　设计这类构件时，首先要确认设备的安装边界，整体结构的外轮廓直径要适配设备内部的安装腔尺寸，螺旋段的总长度要匹配物料输送的行程要求，螺旋升角的选取需要结合输送物料的摩擦系数确定，比如输送表面光滑的塑料粒子时，螺旋升角可以适当加大，提升输送效率；输送表面摩擦力大的橡胶类小零件时，螺旋升角要适当减小，避免物料在螺旋面上打滑无法前进。两个螺旋构件的旋向相反，转动时能形成相向的导向力，让物料在两个螺旋面之间保持稳定的姿态，不会出现翻转、堆叠的情况，对于需要保持固定姿态进入下一工序的物料，比如引脚方向有要求的电子元件，这种双螺旋交错结构能在输送过程中自动完成姿态校正，不需要额外设置姿态调整机构，能简化设备整体结构。

　　从实际使用的工况来看，这类构件通常采用耐磨塑料或者轻质铝合金加工，自重较轻，驱动时不需要太大的扭矩，配套小功率的同步带传动就能满足运行要求，运行过程中噪音低，适合用在对噪音控制有要求的小型自动化设备内。螺旋曲面的表面粗糙度控制在Ra1.6以下，减少物料与曲面之间的摩擦阻力，降低驱动负载的同时也能减少物料表面的磨损。安装时两个螺旋构件的中心距要严格按照设计值调整，中心距偏差过大会导致间隙不均匀，容易出现局部卡料或者物料输送速度不稳定的情况，定位轴的轴向固定采用卡簧限位即可，不需要复杂的锁紧结构，轴向预留0.1-0.2mm的窜动间隙，避免热胀冷缩导致构件转动卡滞。

　　在设备布局时，这类螺旋导向构件通常布置在料仓出料口的下方，承接从料仓落下的无序物料，通过螺旋面的转动带动物料沿着螺旋路径前进，在前进过程中完成排序和姿态调整，末端直接对接检测工位或者分装工位，整个输送过程连续平稳，没有急停急转的节点，物料输送的速度可以通过调整螺旋构件的转速进行线性调节，适配不同生产节拍的要求。对于有特殊导流需求的流体管路，这类结构也可以作为静态混合元件使用，两个交错的螺旋面能不断分割、转向流体，让不同组分的流体在管路内完成充分混合，不需要额外设置搅拌机构，简化管路结构的同时提升混合效率。
