适配1.75毫米耗材的长丝挤出送料机构

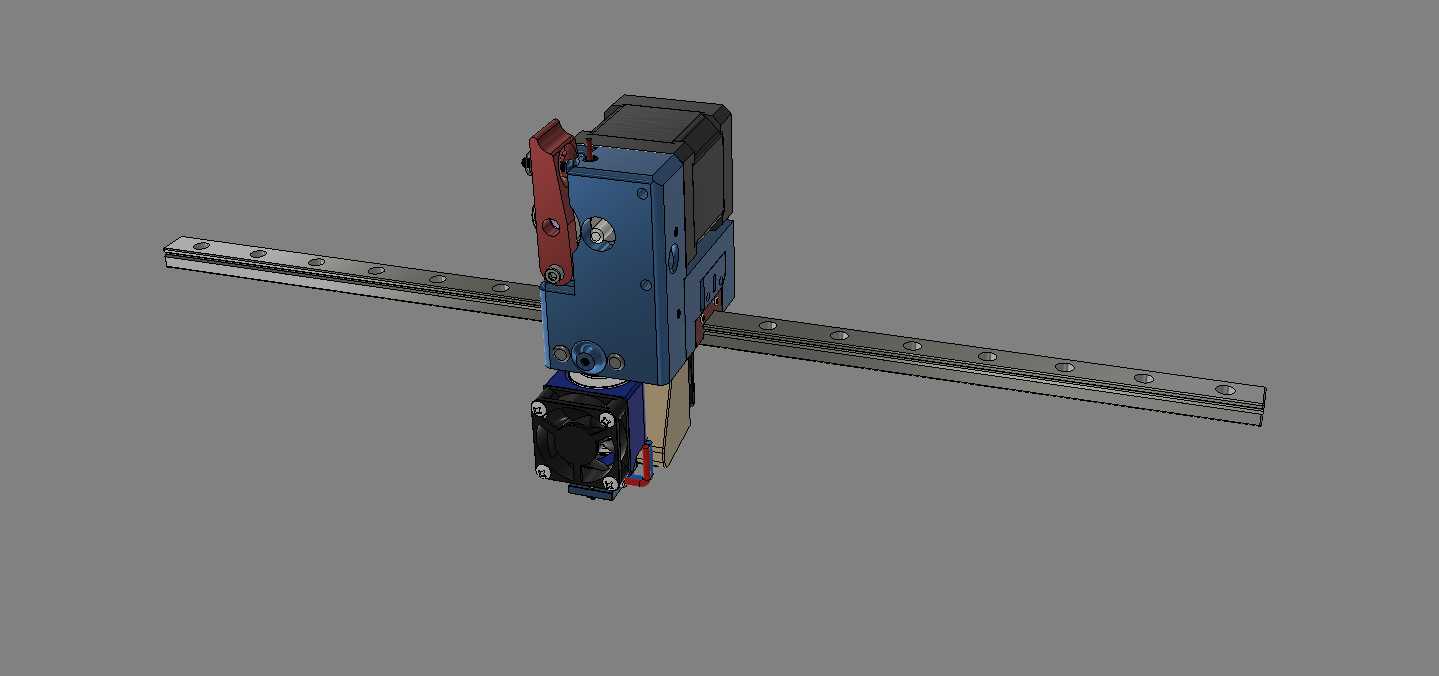

　　在桌面级熔融沉积成型设备的送料环节，近程挤出结构的适配性一直是影响柔性耗材打印质量的核心因素，这套适配1.75毫米直径长丝的挤出机构，正是针对常规挤出结构推送柔性耗材时易出现的弯折、打滑、送料步距失准问题做的定向优化。从实际应用场景来看，该机构可直接搭载在采用线性导轨传动的X轴运动滑台上，适配常规桌面级FDM设备的安装空间，既可以用于常规PLA、ABS等刚性耗材的稳定送料，也能支撑TPU、TPE等低硬度柔性长丝的连续印刷作业，解决了远程送料结构对柔性耗材推送阻力大、回抽响应滞后的痛点。

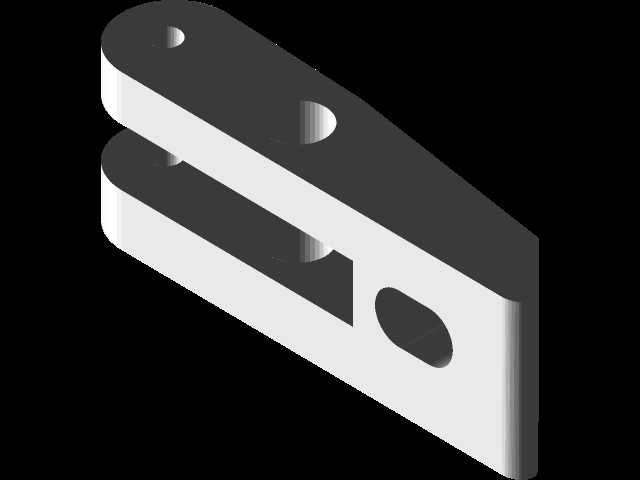

　　从功能特性上看，该机构整合了步进驱动、耗材夹持、挤送滚轮、散热导料以及快接喷嘴安装的一体化结构，挤出轮采用带齿面的硬质合金材质，配合可调压力的压料臂，能够根据耗材硬度调整夹持力度，避免刚性耗材被压碎产生碎屑、柔性耗材夹持力不足出现打滑的问题。压料臂采用快拆式的扳扣结构，更换耗材时无需额外工具，扳开压臂即可直接穿入长丝，穿丝路径做了全封闭的导料槽设计，从挤送轮到喷嘴进料口的路径无大角度弯折，柔性耗材在推送过程中不会因为路径余量出现拱起弯折，保证送料步距的精准性。驱动部分采用42系列步进电机直连挤出轮的传动结构，省去了中间减速齿轮的传动间隙，回抽动作的响应速度更快，在打印悬空结构、频繁回抽移层的工况下，能有效减少拉丝、漏料的打印缺陷。

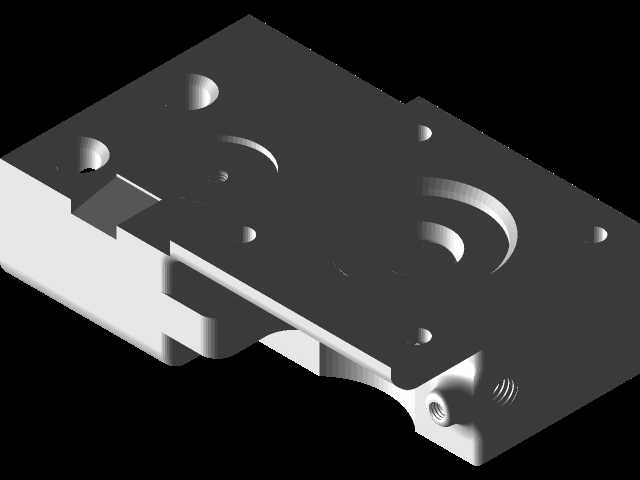

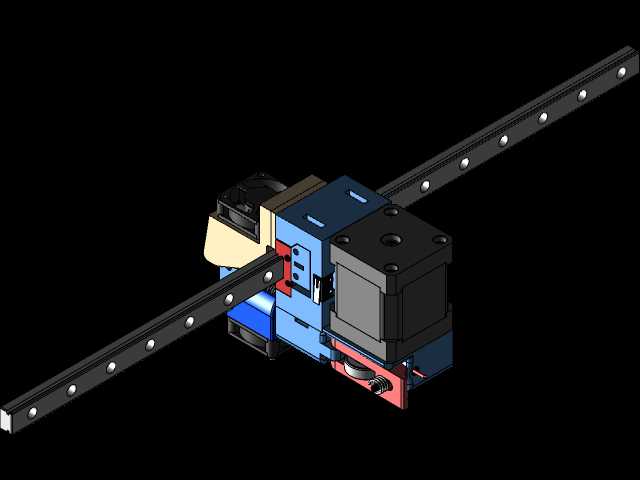

　　设计思路上，整个机构的安装基准面做了一体化的铣平处理，直接通过螺栓锁紧在X轴滑台的滑块上，配套的线性导轨采用标准15规格的滚珠直线导轨，滑块的安装孔位与常规E3D火山口、蚊子喷嘴等通用热端的安装尺寸兼容，不需要额外做转接件即可完成装配。机构的主体框架采用6061铝合金加工而成，既保证了结构强度，也能通过金属本体传导挤出电机工作产生的热量，避免电机长时间工作温升过高导致扭矩下降；靠近热端的位置预留了散热风扇的安装位，可直接搭载4010规格的轴流风扇对喉管部分进行强制散热，防止耗材在喉管内提前熔融造成堵头。

　　从安装边界尺寸来看，整个挤出机构不含导轨的主体部分宽度控制在45毫米以内，安装在X轴滑台上后，Y方向的突出量不超过60毫米，不会和常规尺寸的打印平台、Z轴立柱产生运动干涉；导轨的有效行程可根据设备的打印幅面灵活裁切，单根导轨的平行度公差控制在0.02毫米每米范围内，滑台移动过程中的跳动量小于0.05毫米，能保证打印过程中喷嘴的定位精度。导料孔的内径严格控制在1.85毫米±0.02毫米，和1.75毫米直径的耗材形成小间隙配合，既不会因为间隙过大导致耗材晃动影响送料精度，也不会因为间隙过小增加耗材穿入的阻力。挤送轮的齿深做了0.3毫米的限定，咬合耗材时不会切入过深导致耗材碎屑残留，也不会因为咬合过浅出现送料打滑，在50毫米每秒的打印速度下，送料步距的误差可以控制在0.5%以内，满足高精度打印的送料要求。

　　在实际装配调试环节，该机构的压料臂压力调节螺钉采用M3规格的内六角螺钉，调节时可通过旋转螺钉改变弹簧预压量，针对不同硬度的耗材匹配对应的夹持力：打印硬度95A以上的柔性耗材时，可适当降低预压量，避免耗材被压变形导致送料不畅；打印刚性耗材时可适当提高预压量，保证高速打印下的送料扭矩足够。机构上还预留了耗材检测传感器的安装位，可加装光电式断料检测模块，在耗材耗尽或者卡料时及时触发设备暂停，避免打印过程出现断料报废的问题。整个机构的走线槽做了内嵌式设计，电机线、风扇线、加热棒及热敏电阻的线路都可以沿着机构侧面的线槽排布，不会在滑台移动过程中出现线缆拖拽、剐蹭的问题，提升设备运行的稳定性。
