VSlot铝型材框架DIY桌面数控雕刻作业设备

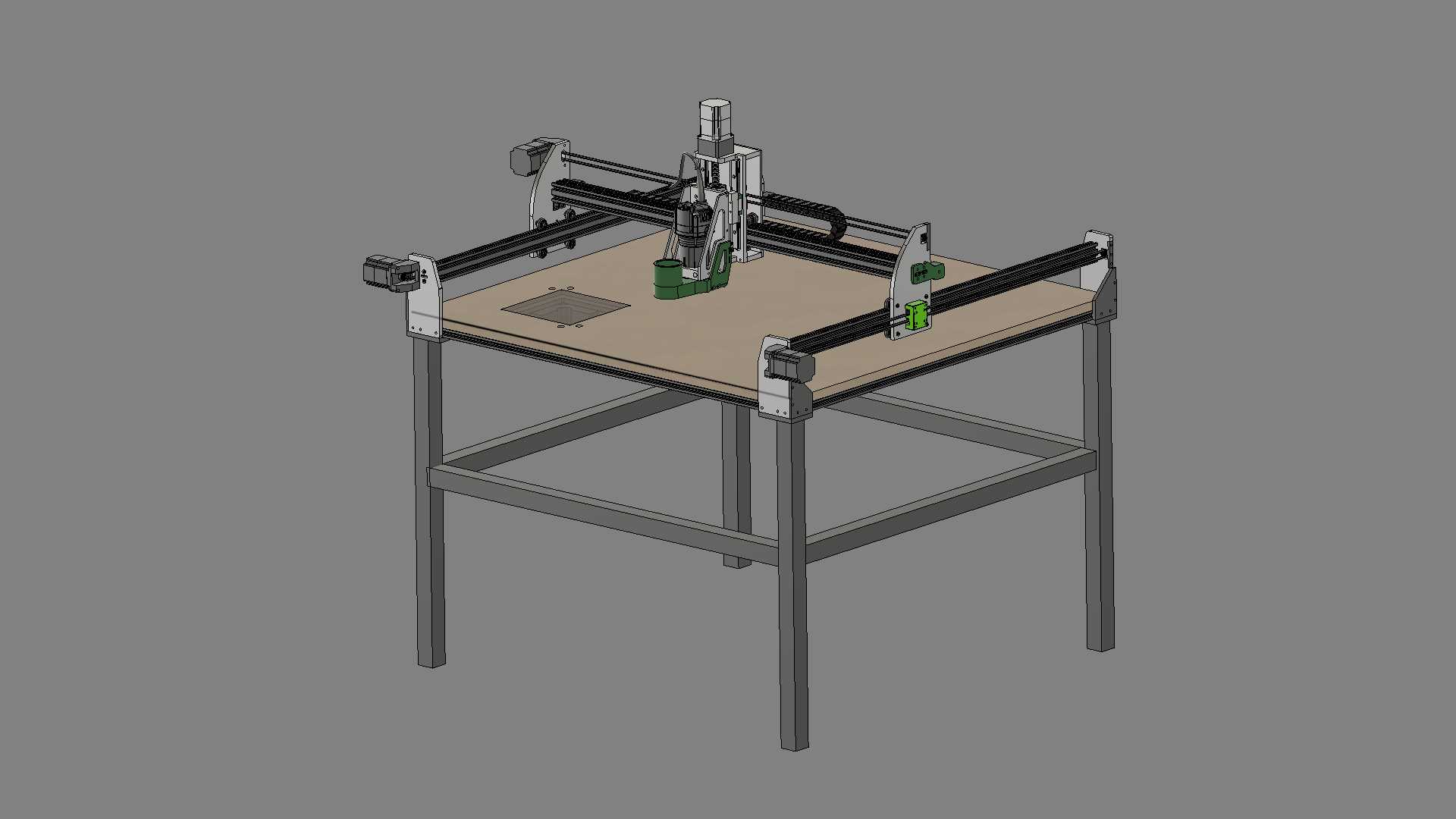

　　这款基于VSlot铝型材搭建的桌面型CNC作业设备，核心面向小型加工场景的柔性加工需求，在广告标识小批量打样、木工小件浮雕加工、PCB样板快速铣制、软金属薄料精密切削、教学实训实操演示等场景中都能适配，相比大型工业数控设备，它的占地边界控制在常规工作台可容纳的范围，机架采用标准VSlot铝型材拼接，无需复杂焊接工序，所有连接节点依靠型材槽内的预置螺母与紧固件锁紧，装配过程中可根据实际加工幅面需求灵活调整横梁跨度与纵向导轨长度，不需要额外定制非标结构件。设备的运动系统采用同步带传动搭配直线导轨的组合，X轴双导轨平行布置在工作台两侧的型材上，保证横梁移动时的直线度误差控制在小批量加工允许的范围内，Y轴导轨集成在横梁型材上，

　　带动加工主轴组件完成横向进给，Z轴滑台采用垂直布置的导轨搭配丝杆传动，承载主轴的上下进给动作，可根据加工材料的硬度差异更换不同功率的风冷主轴，加工软质塑料、木材时可选用低功率高转速主轴，加工薄铝板、环氧板时可更换扭矩更大的主轴组件。工作台面采用高密度平整度板材铺设，表面预留T型槽或者夹具安装孔位，方便装夹不同尺寸的待加工工件，机架下方采用方管焊接的支撑腿结构，腿间设置横向拉撑提升整体刚性，减少高速进给时机架产生的共振，避免加工表面出现振纹。从安装边界来看，设备的整体高度适配常规站立操作或者坐姿操作的人体工程学需求，操作侧预留足够的工件上下料空间，电控组件可布置在机架下方的空余位置，不需要额外占用独立的电控柜空间，

　　走线可沿铝型材的槽内布置，通过线槽盖板遮盖，避免加工过程中切屑、切削液溅落损坏线路。设计过程中优先考虑了DIY组装的便利性，所有结构件均采用标准件与通用型材，加工件仅包含少量3D打印或者简易机加工的连接座、电机固定座，普通爱好者或者小型工坊不需要配备大型加工设备就能完成整机组装，运动行程的设计覆盖了绝大多数小型加工件的尺寸需求，不需要为了偶尔加工大尺寸工件额外付出设备成本。实际使用中，设备的进给速度可根据加工材料特性调整，加工木质工件时可采用较高的进给速度配合合适的走刀路径，加工亚克力等易熔材料时可调整转速与进给匹配避免材料粘刀，加工PCB板时可搭配高精度主轴实现细线路的铣制，相比手动雕刻设备，

　　它的重复定位精度能满足小批量零件的一致性加工要求，不需要反复对刀调整，大幅降低小型加工场景的人力投入。机架的铝型材表面经过阳极氧化处理，长期使用不会出现锈蚀问题，日常维护仅需要定期清理导轨上的切屑、补充润滑脂即可，易损件包含同步带、主轴刀具等，均为市面通用配件，更换成本低且采购便捷。设备的整体刚性设计平衡了轻量化与加工稳定性，没有采用过于厚重的铸铁机架导致搬运困难，同时通过合理的型材截面选型与拉撑结构布置，保证加工过程中机架形变量控制在加工精度允许的范围内，适合放在工作室、学校实训教室、小型加工门店等场地使用，不需要专门做设备基础硬化，放置在平整的地面上调整脚杯水平即可投入使用。
