带Z轴传送带的框架式PM3D打印设备

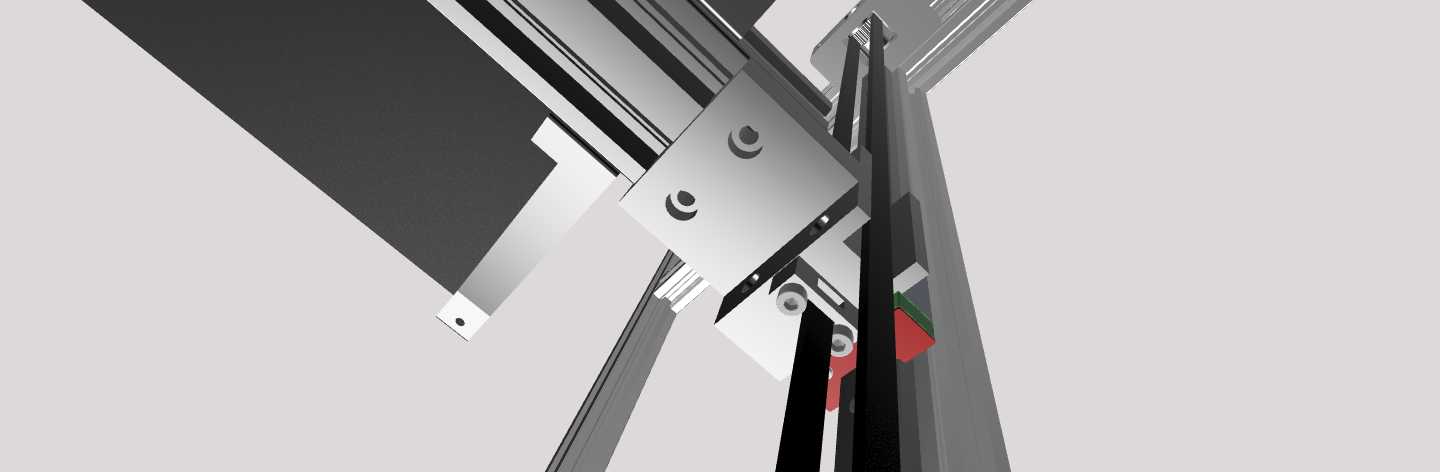

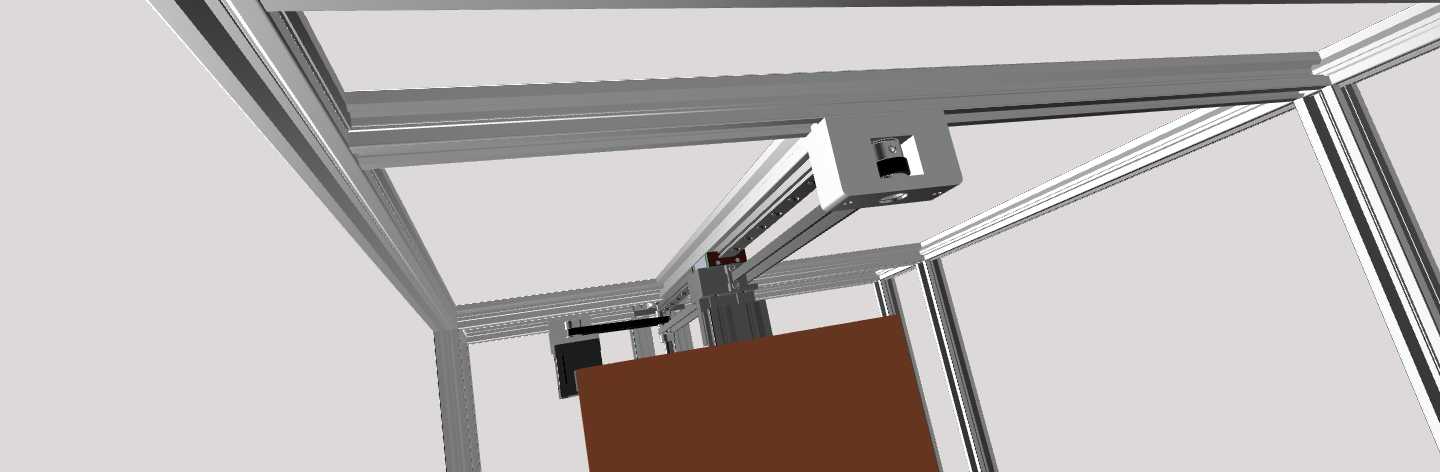

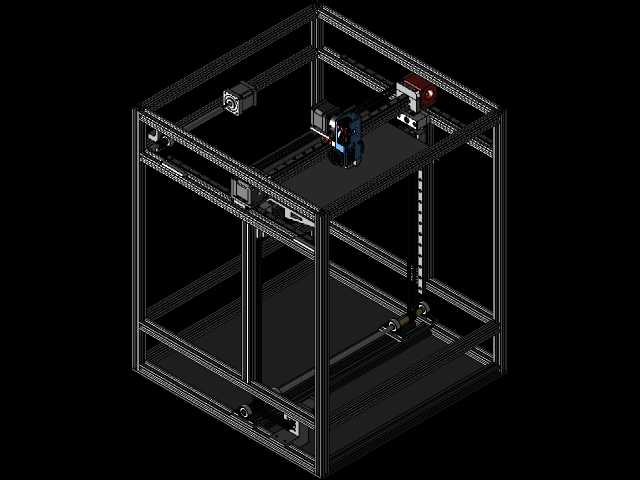

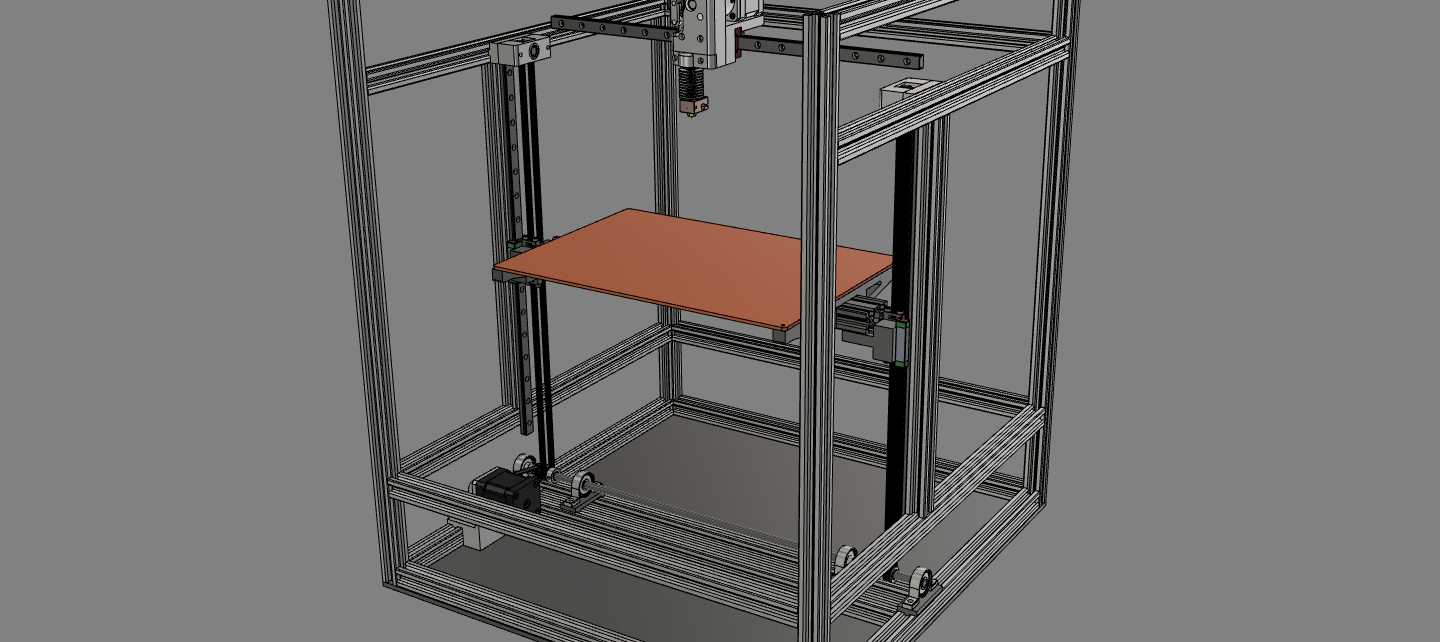

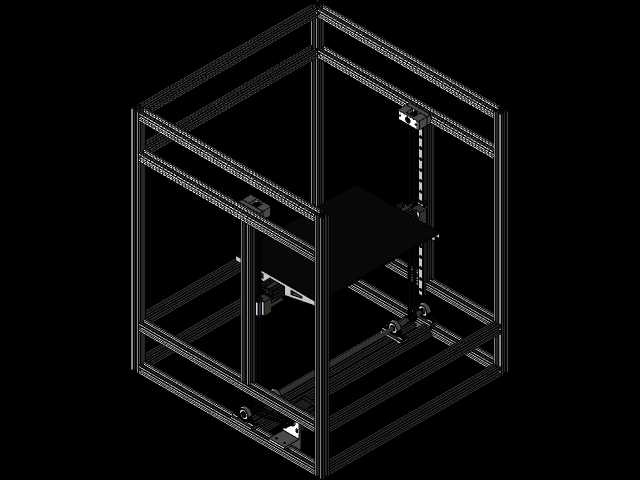

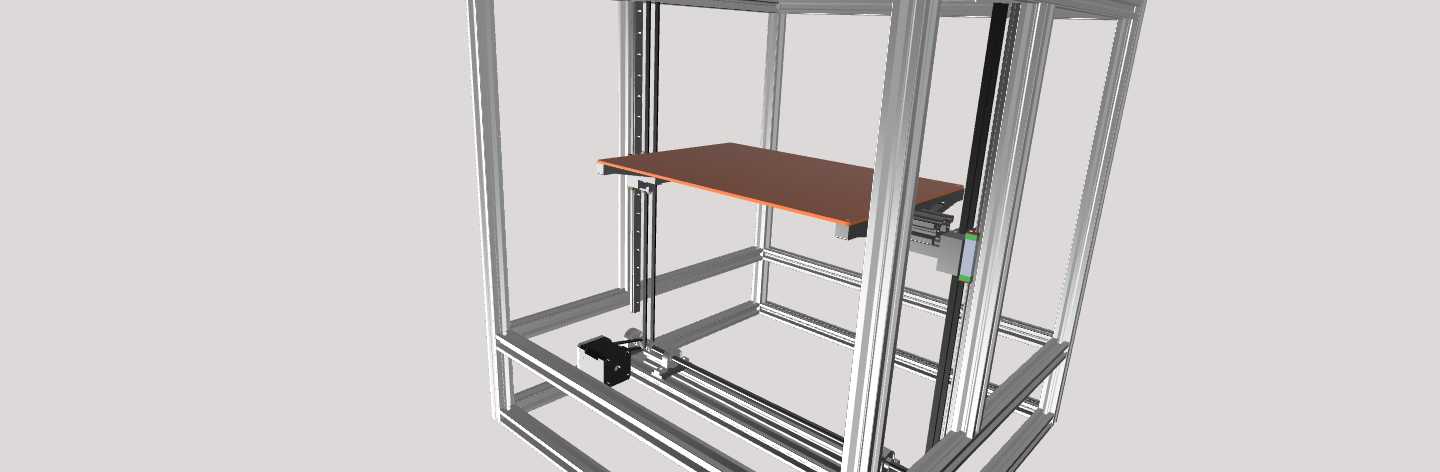

　　这款带Z轴传送带的PM3D打印设备，核心面向批量连续增材制造场景设计，区别于常规桌面级单工位打印设备，其在Z轴方向集成传送带输送结构，可实现打印完成件的自动出料与连续作业衔接，在小批量定制零件生产、教育实训车间批量样件制作、文创产品批量打印等场景中，能大幅降低人工取件的停机等待时间，提升设备整体稼动率。从结构设计逻辑来看，设备整体采用工业铝型材搭建笼式框架，这种选型思路并非追求外观规整，而是充分利用铝型材的模块化装配特性，在设计阶段可灵活调整各轴的安装跨度，后期维护时也能快速拆解更换型材段，无需整体焊接机架的二次机加工修正，框架的各连接节点采用标准角件与内置螺栓锁紧，保证机架整体刚性的同时，将装配累计公差控制在型材连接的可调范围内，

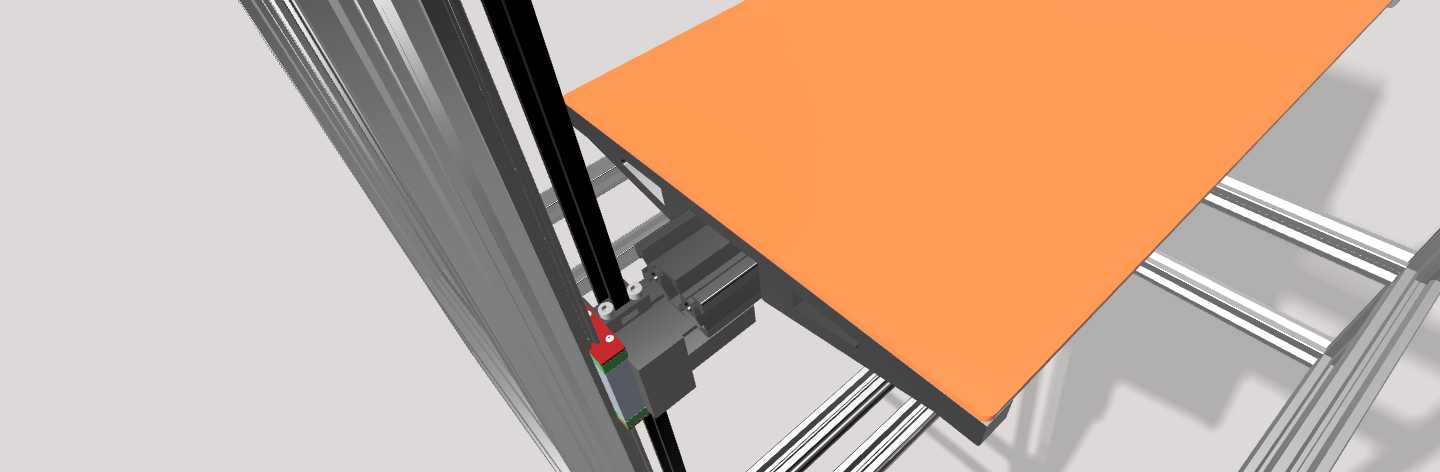

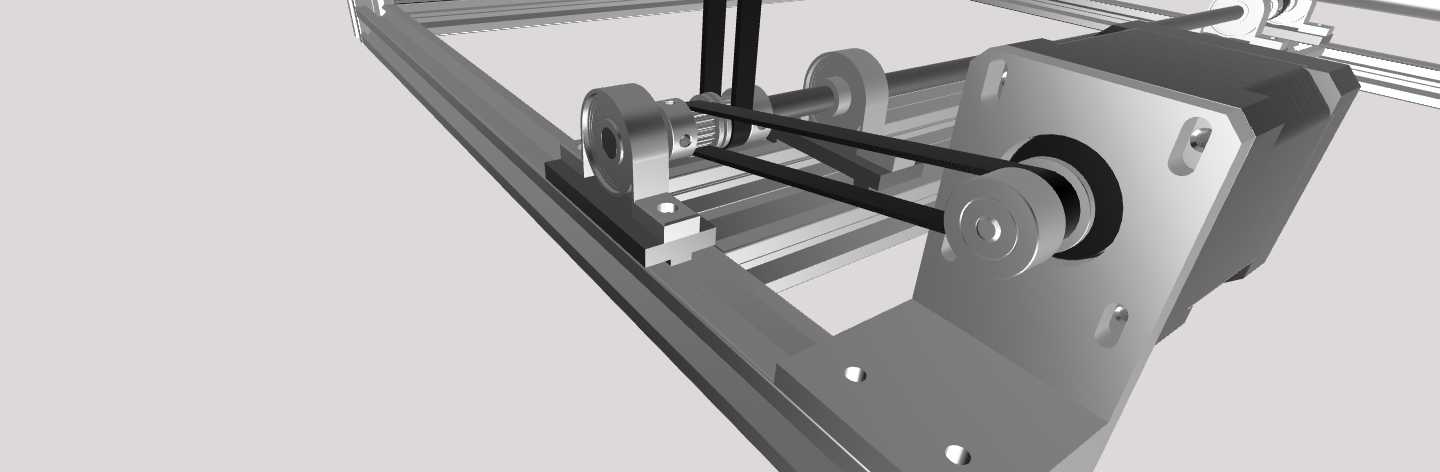

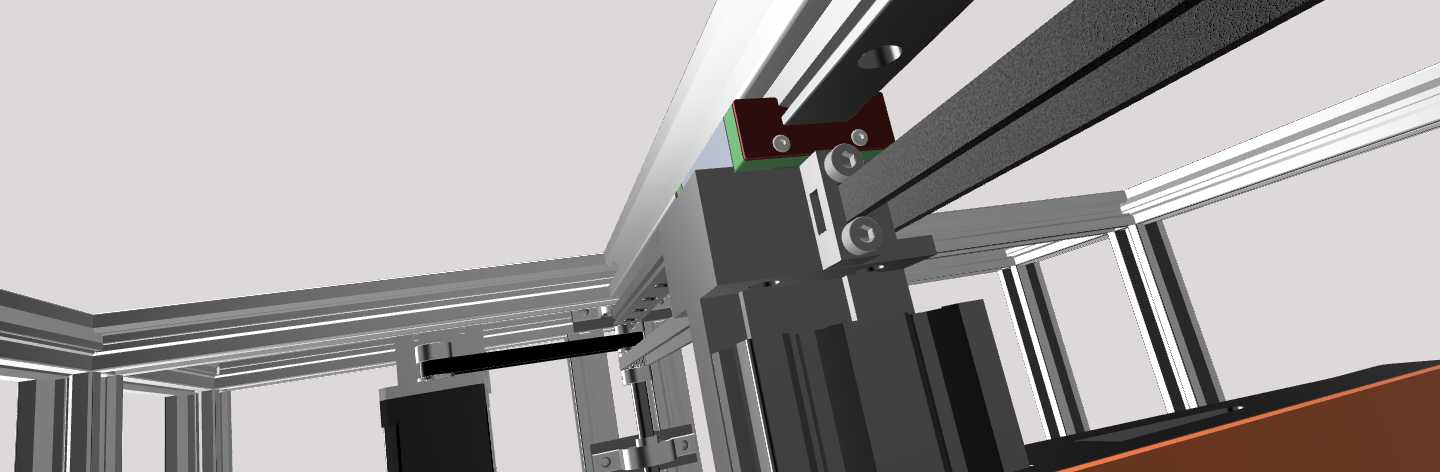

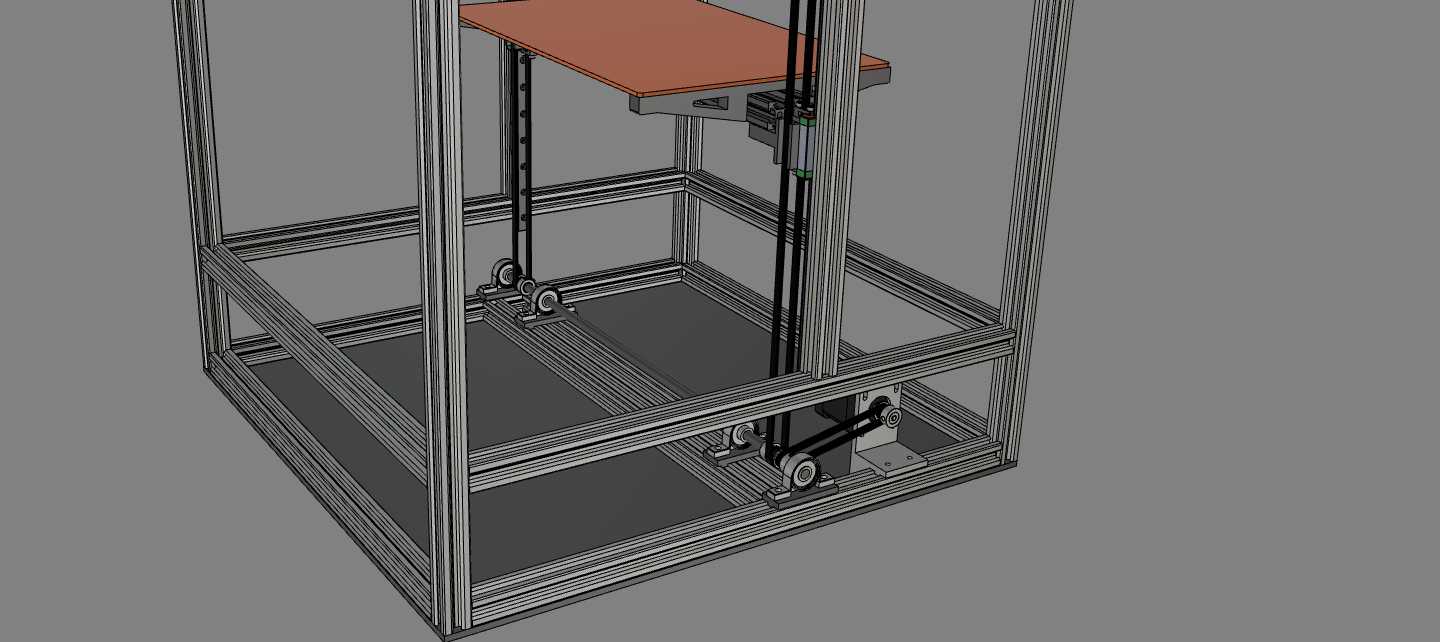

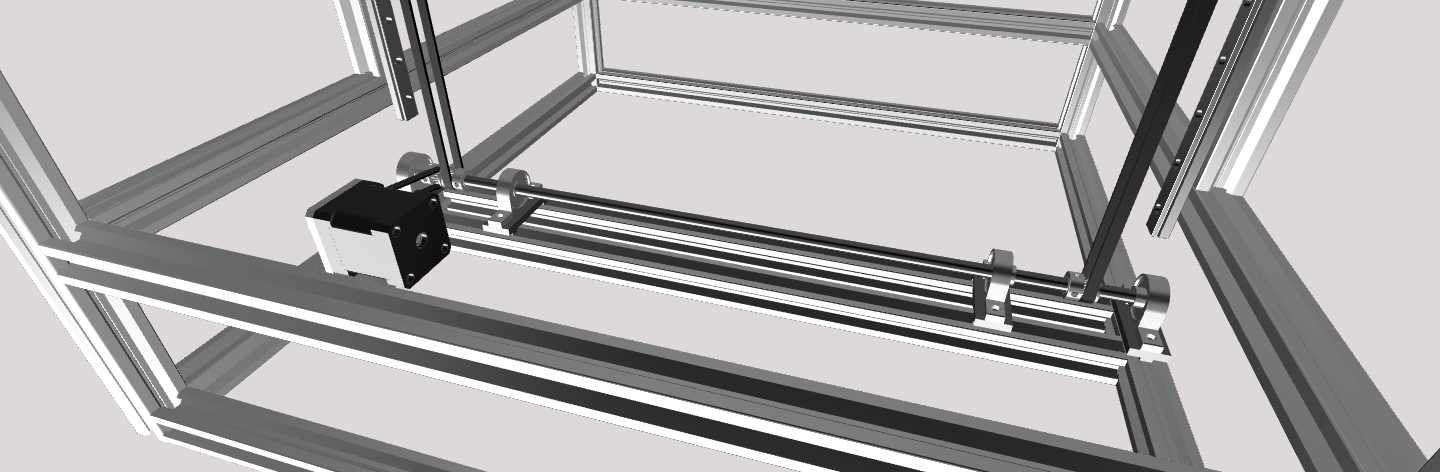

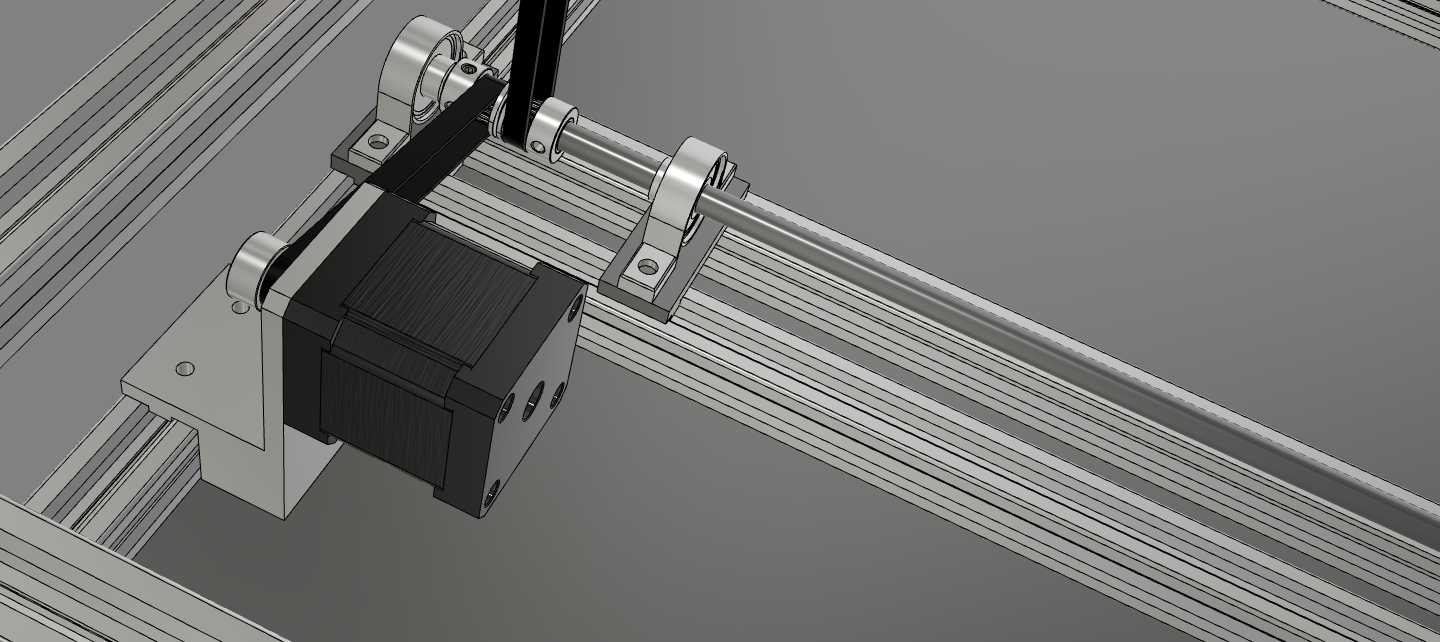

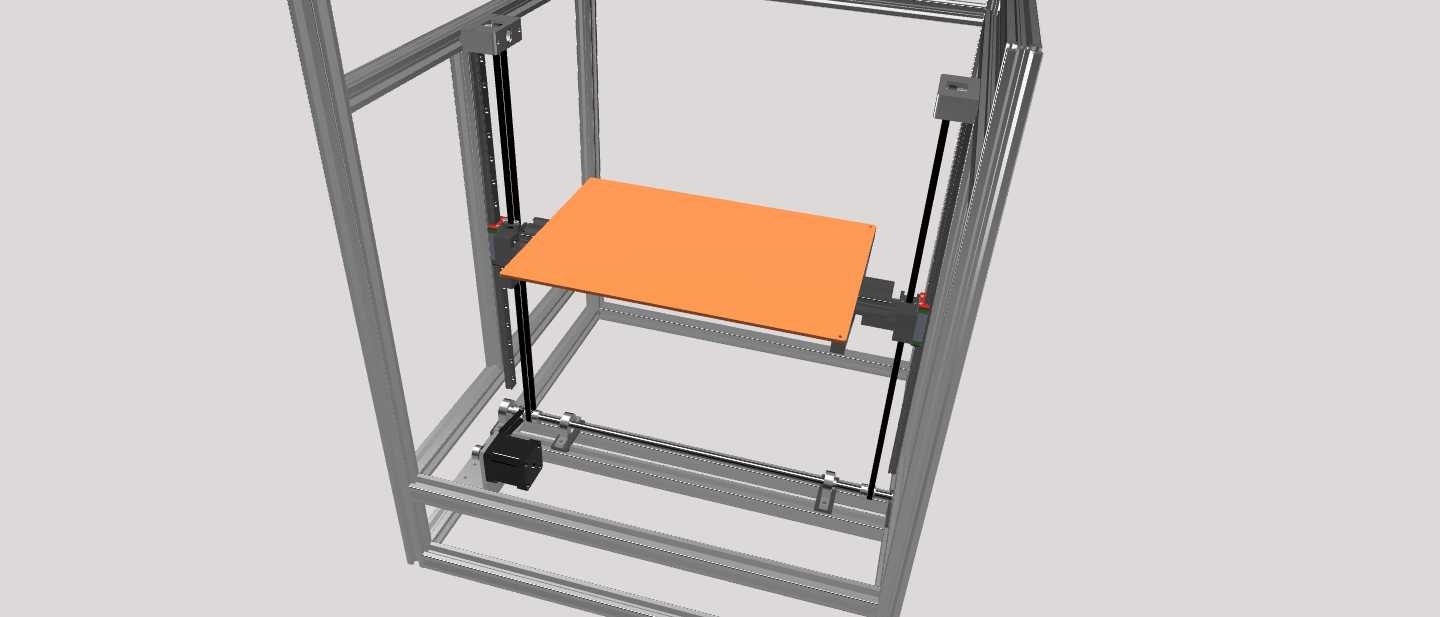

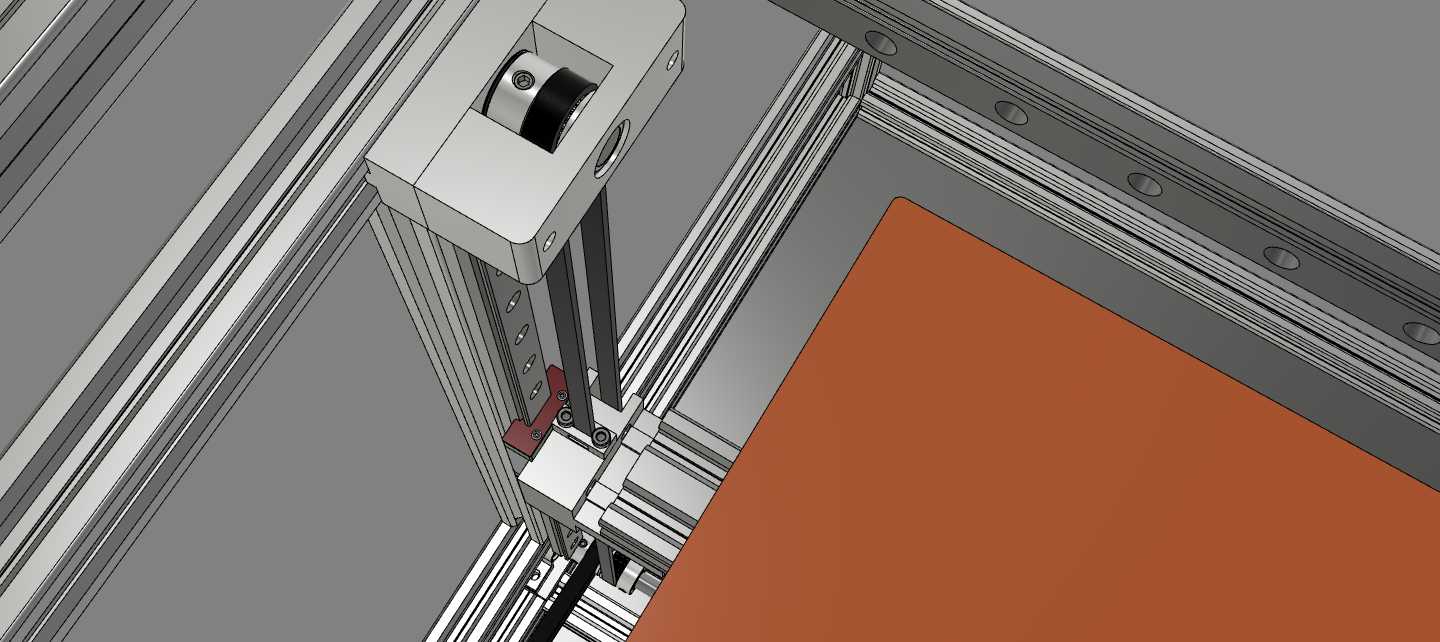

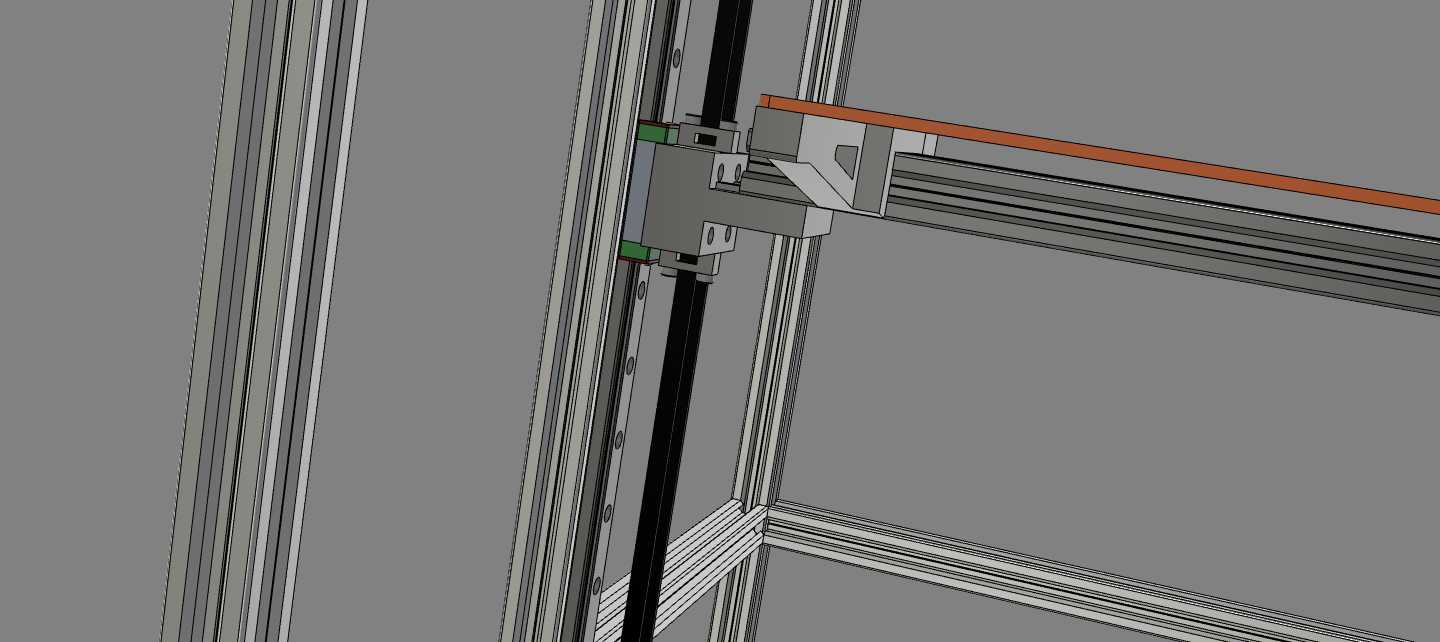

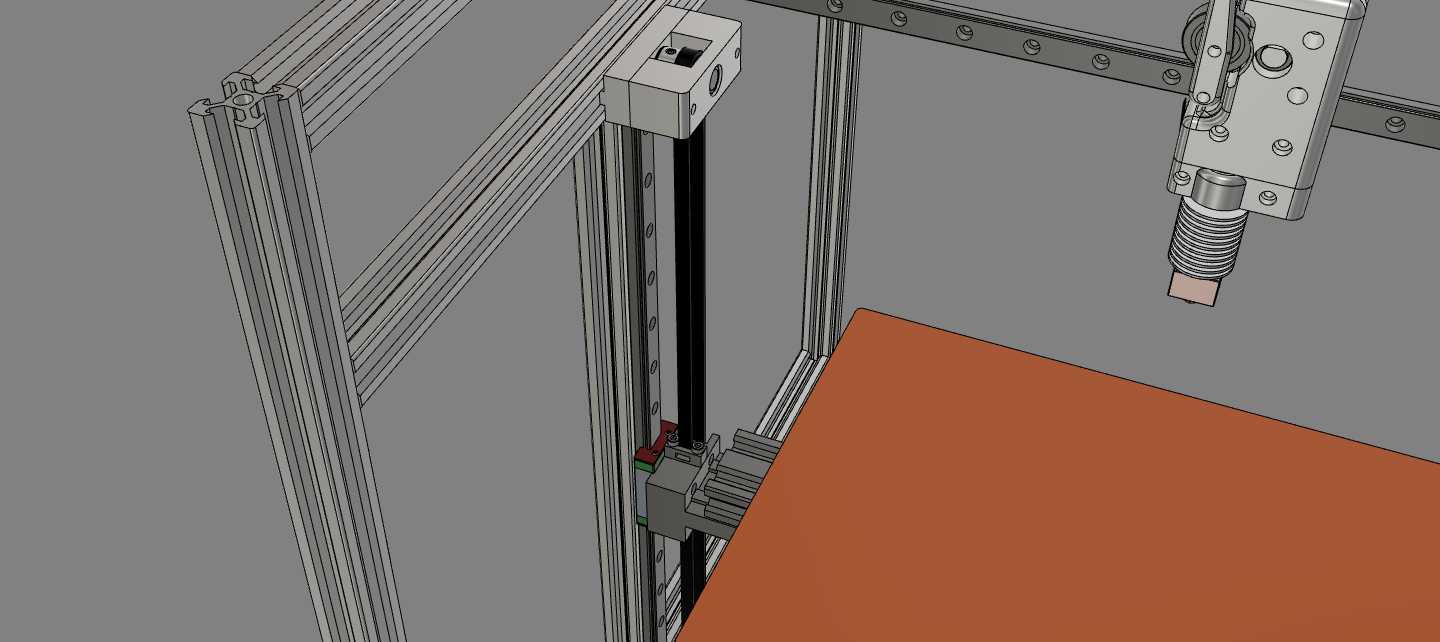

　　避免焊接机架的焊接变形带来的轴系平行度偏差问题。设备的运动轴系布局采用经典的CoreXY运动结构配合Z轴传送带输送平台，X、Y轴负责打印头的平面轨迹运动，传动带采用钢丝芯同步带，降低高速运动下的带身弹性形变，保证打印轨迹的位置精度；Z轴方向不再是常规的升降平台结构，而是采用环形传送带作为成型承载面，传送带表面做哑光耐磨处理，保证首层打印耗材的附着效果，同时传送带的步进驱动机构与打印头的运动控制做联动匹配，当单个零件打印完成后，传送带自动步进设定距离，将成型件输送至设备出料端，空出的成型区域可直接开始下一个零件的打印作业，无需人工打开设备舱门取件，尤其适配无人值守的批量打印工况。从安装边界与尺寸设计来看，

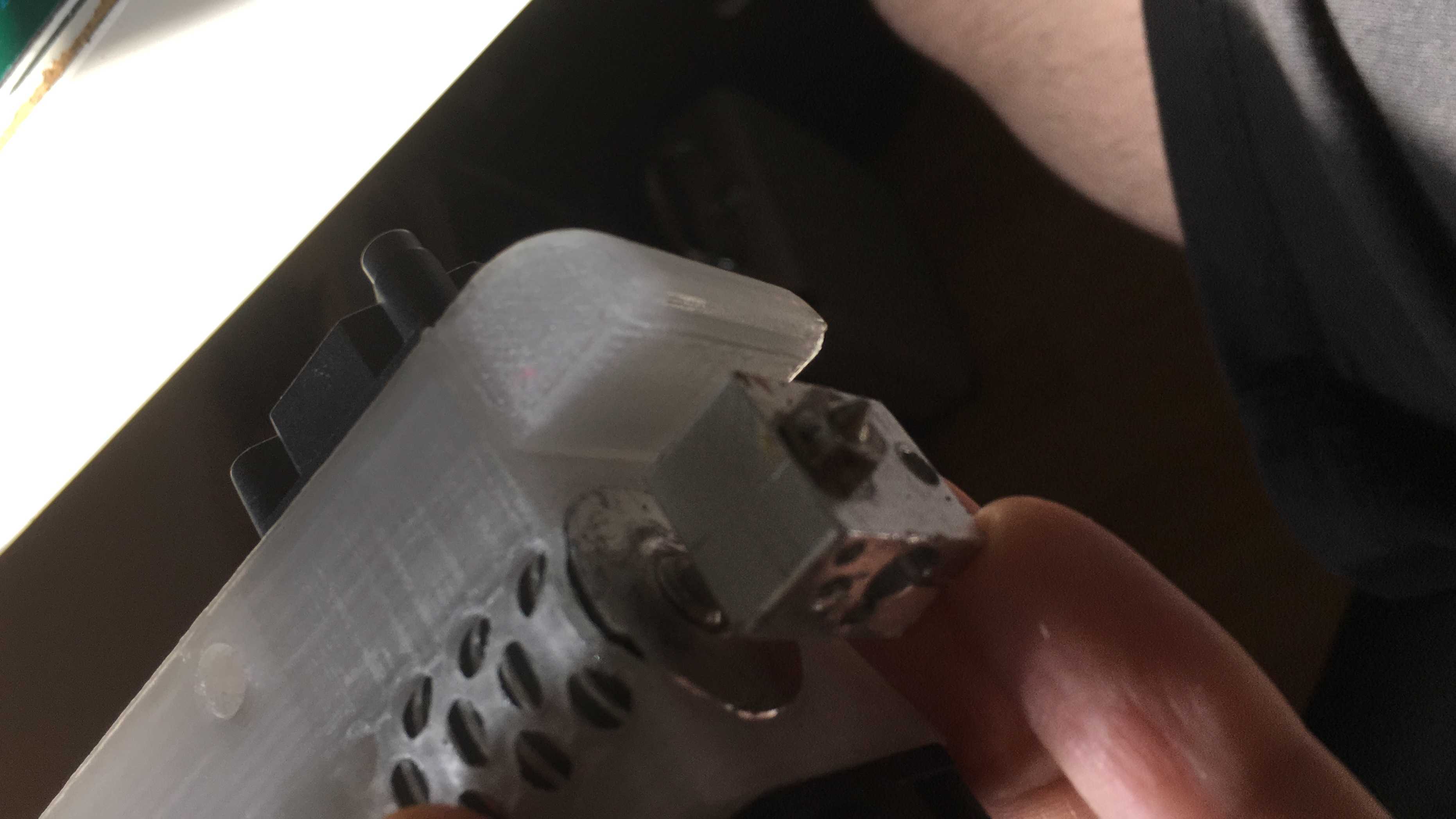

　　设备的整体外轮廓尺寸适配常规工业车间的标准设备摆放空间，框架底部预留可调脚杯安装位，可适应地面不平整的安装场景，调整脚杯高度即可将机架整体调平，保证Z轴传送带的水平度误差控制在允许范围内，避免打印首层出现厚薄不均的问题；设备的侧方预留电气元件安装腔，可将驱动板、电源、接线端子等元件集中布置，既减少走线对运动部件的干涉，也方便后期电气故障的排查检修，电气腔与打印成型腔之间做隔热分隔，避免打印腔体内的温度传导影响电气元件的工作稳定性。在功能细节设计上，打印头模块采用快拆结构设计，可根据打印耗材类型快速更换不同口径的喷嘴与散热组件，适配PLA、ABS、PETG等多种常见FDM打印耗材；设备的框架四周预留透明防护板安装槽，

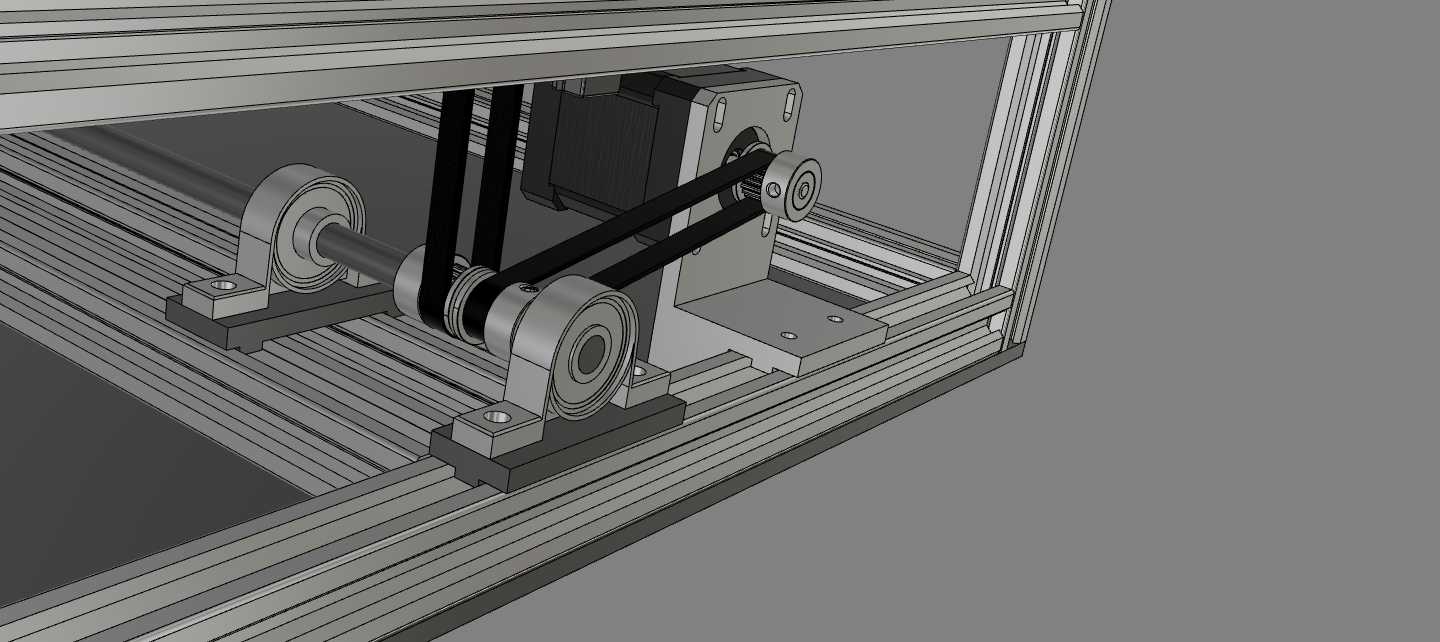

　　后期可加装亚克力防护板，形成半封闭打印腔，在打印ABS等易翘曲耗材时，可减少腔体内的空气流动，维持腔温稳定，降低零件翘曲变形的概率；Z轴传送带的张紧机构采用侧边可调螺栓设计，无需拆解设备框架即可调整传送带张紧度，长期使用出现传送带松弛时，可快速完成张紧调节，保证传送带运行的平稳性，避免传送带跑偏导致的打印失败。设计过程中针对连续作业的可靠性做了多处优化，比如传送带的驱动辊采用腰鼓型辊筒设计，可自动修正传送带运行过程中的轻微跑偏，减少传送带边缘磨损；各运动轴的导轨采用高刚性直线导轨，搭配带密封的滑块，减少打印过程中产生的微尘进入滑块滚道，延长导轨滑块的维护周期；打印头的散热风道采用定向导流设计，将散热气流直接吹向喷嘴散热段，同时避免气流吹向成型区域的零件，防止零件快速冷却产生内应力开裂。从实际使用的适配性来看，这款设备既可以作为单台设备完成常规尺寸零件的打印作业，也可以多台并排布置组成小型打印产线，配合出料端的收集装置，实现小批量零件的连续自动化生产，相比常规的桌面级3D打印机，其连续作业能力更强，相比工业级大型打印设备，其采购与维护成本更低，适配中小批量定制生产的成本控制需求；设备的走线全部采用型材内置线槽布置，外部无裸露走线，既避免运动过程中刮擦线缆导致的线路故障，也让设备整体外观更规整，减少车间内的积尘清理死角。
