铝型材框架桌面级FDM熔融沉积打印设备

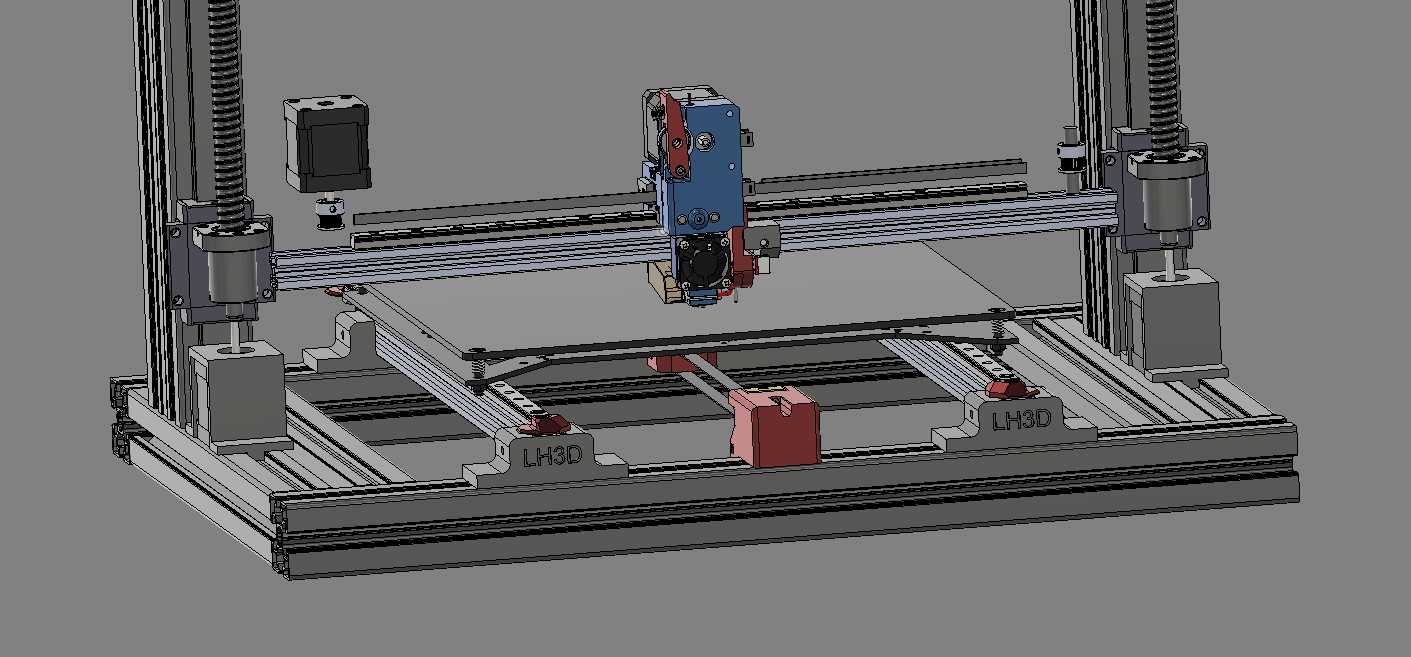

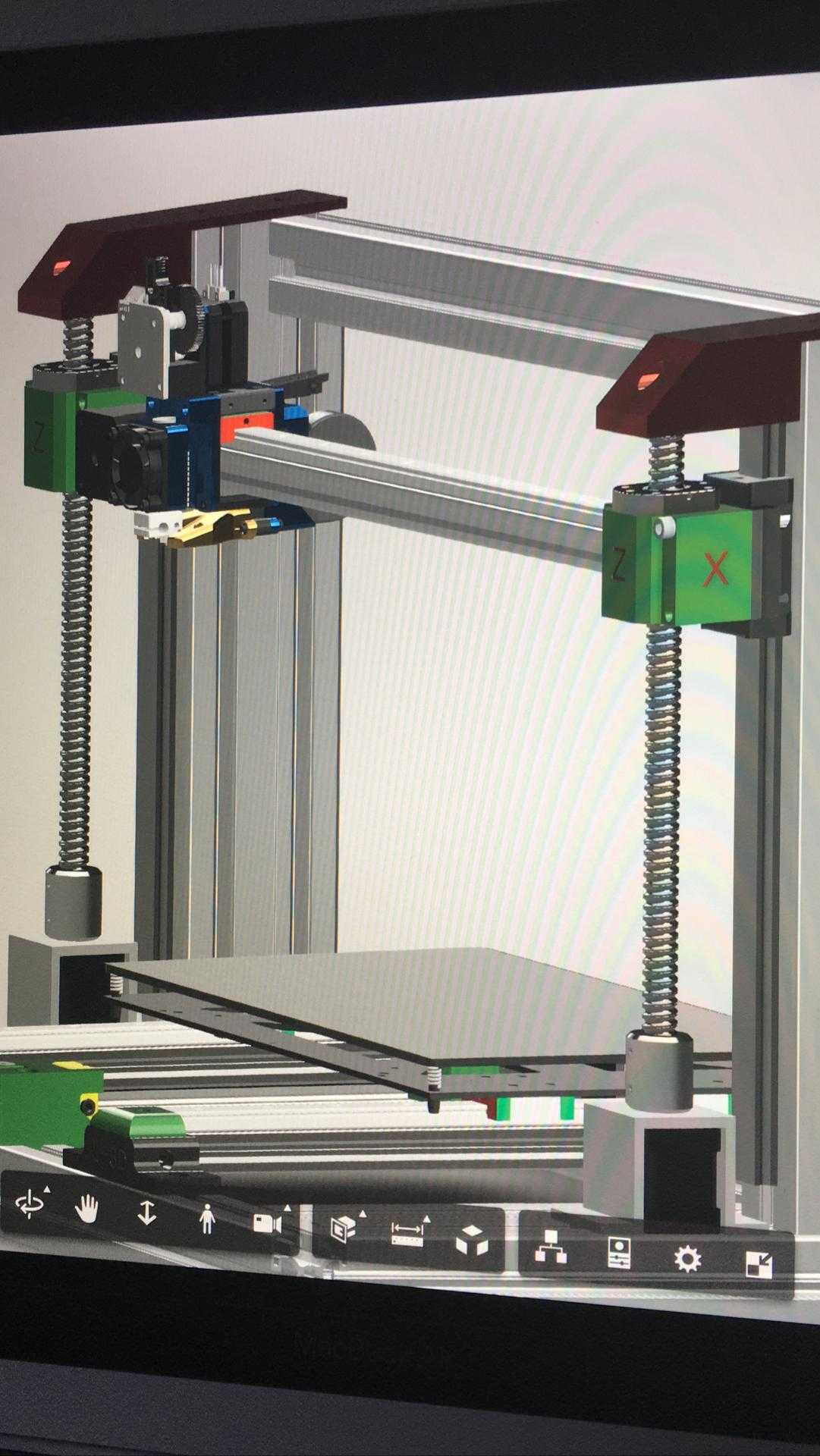

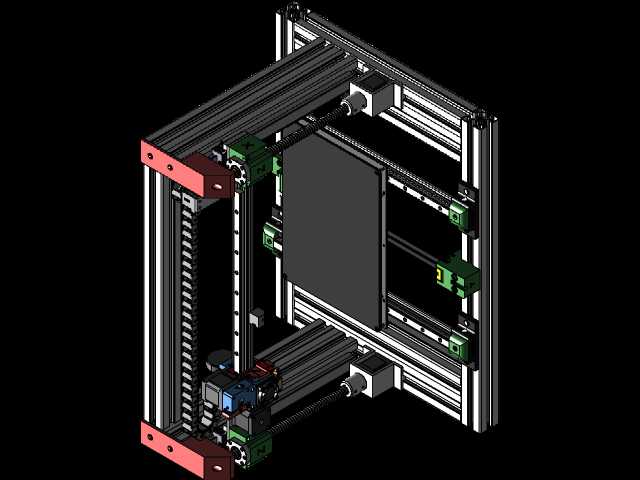

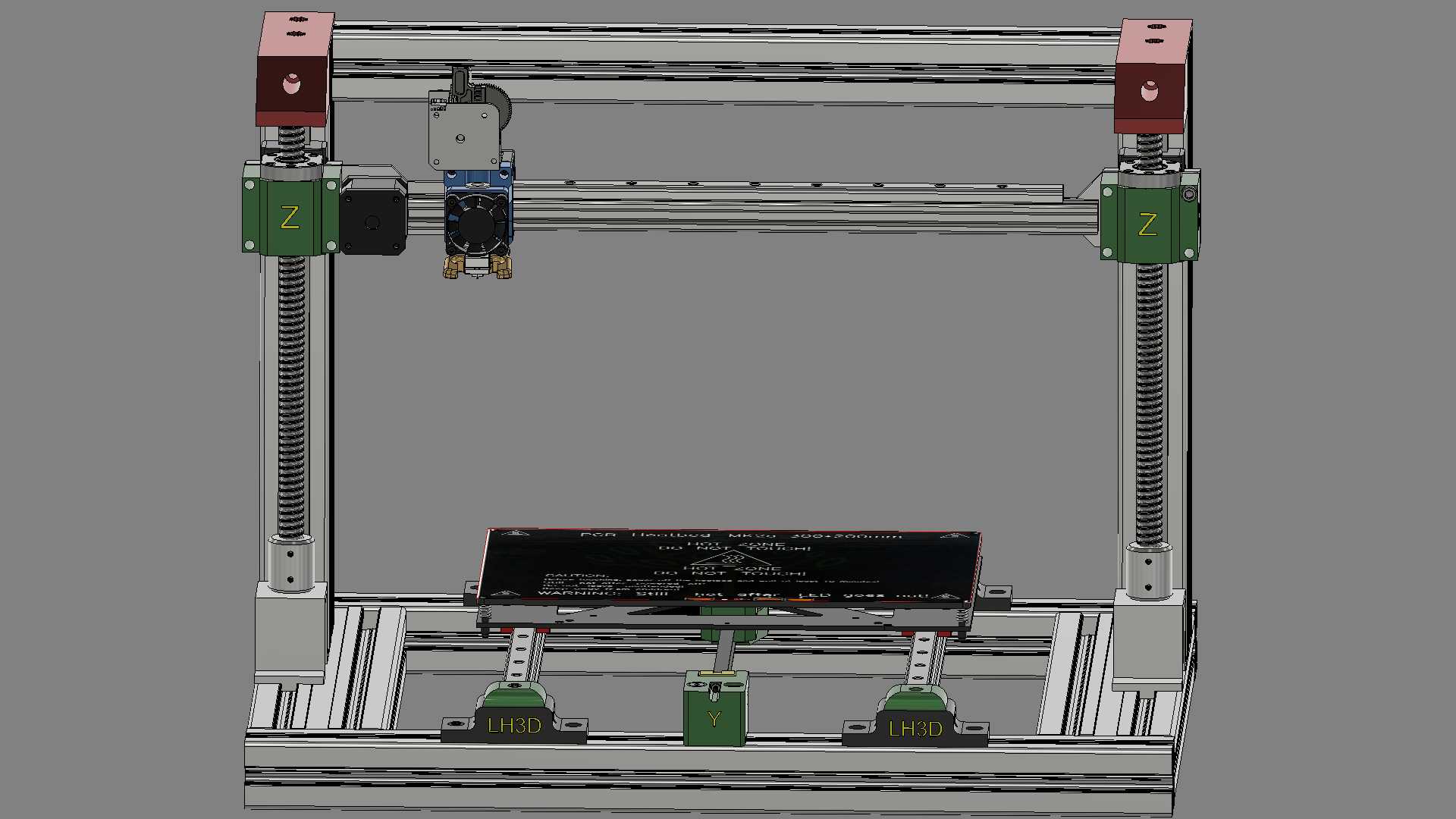

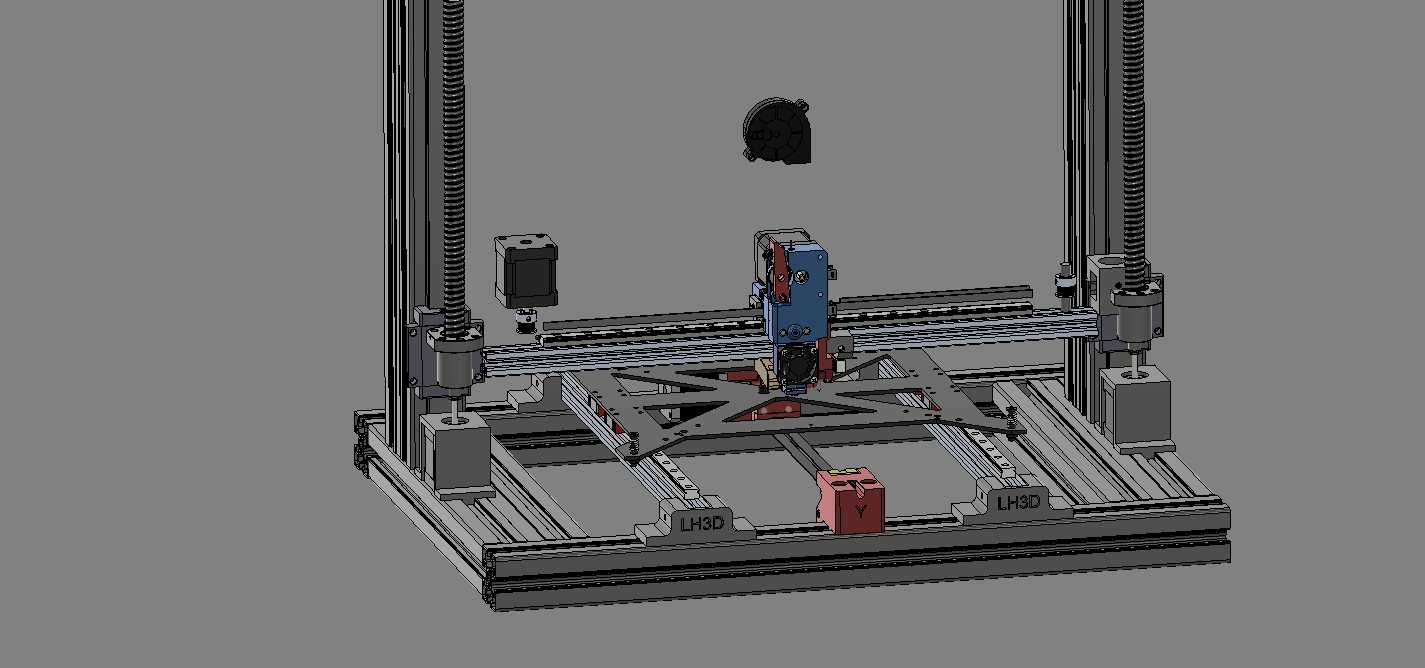

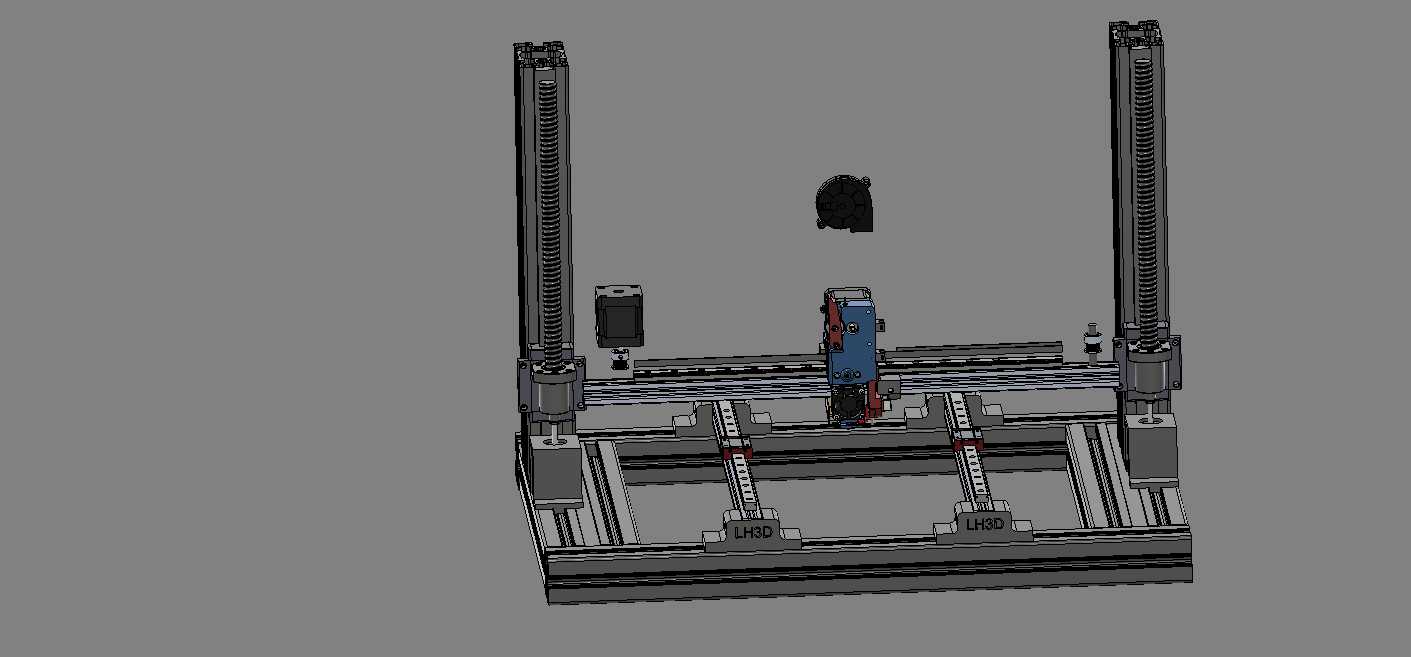

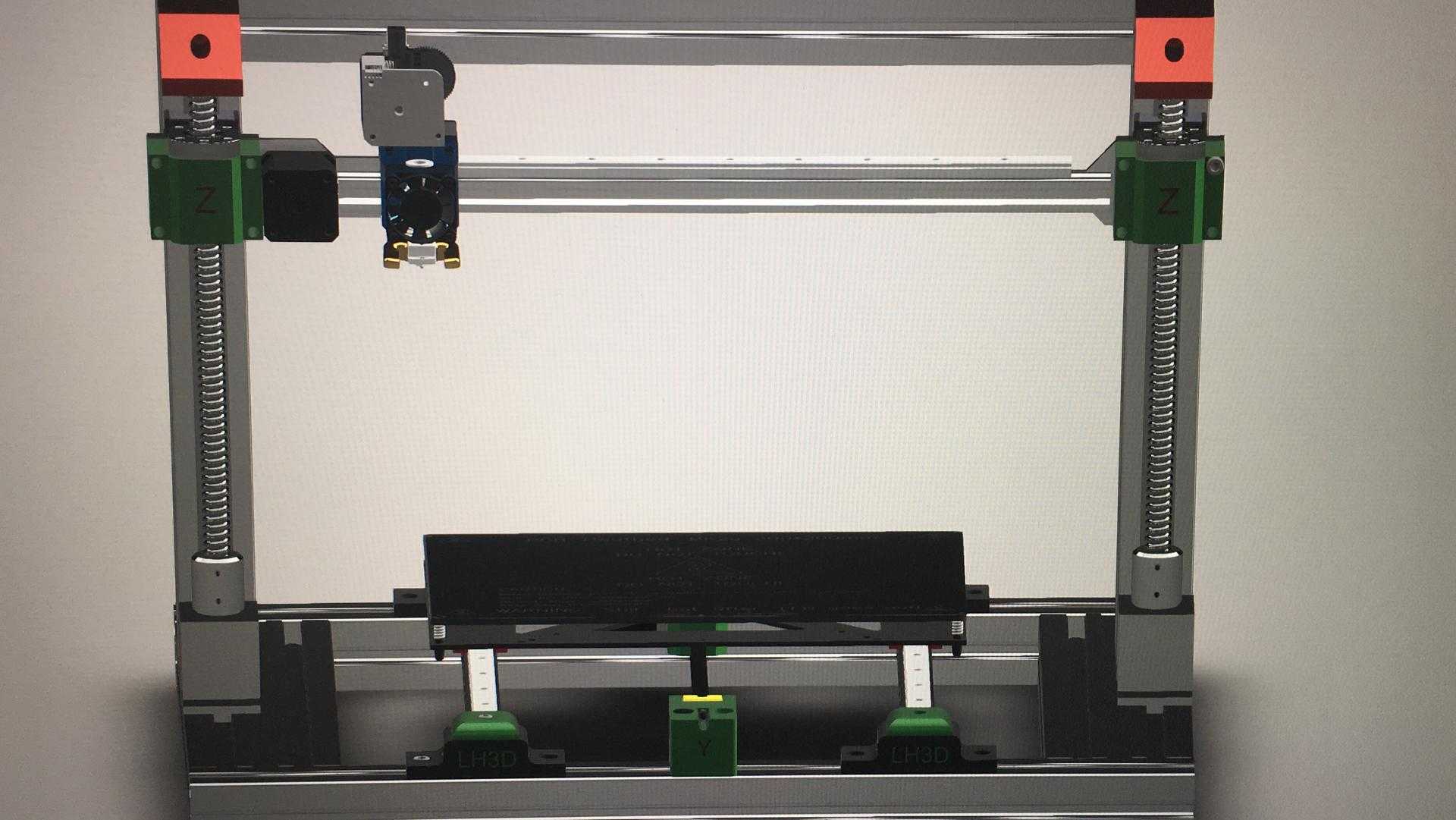

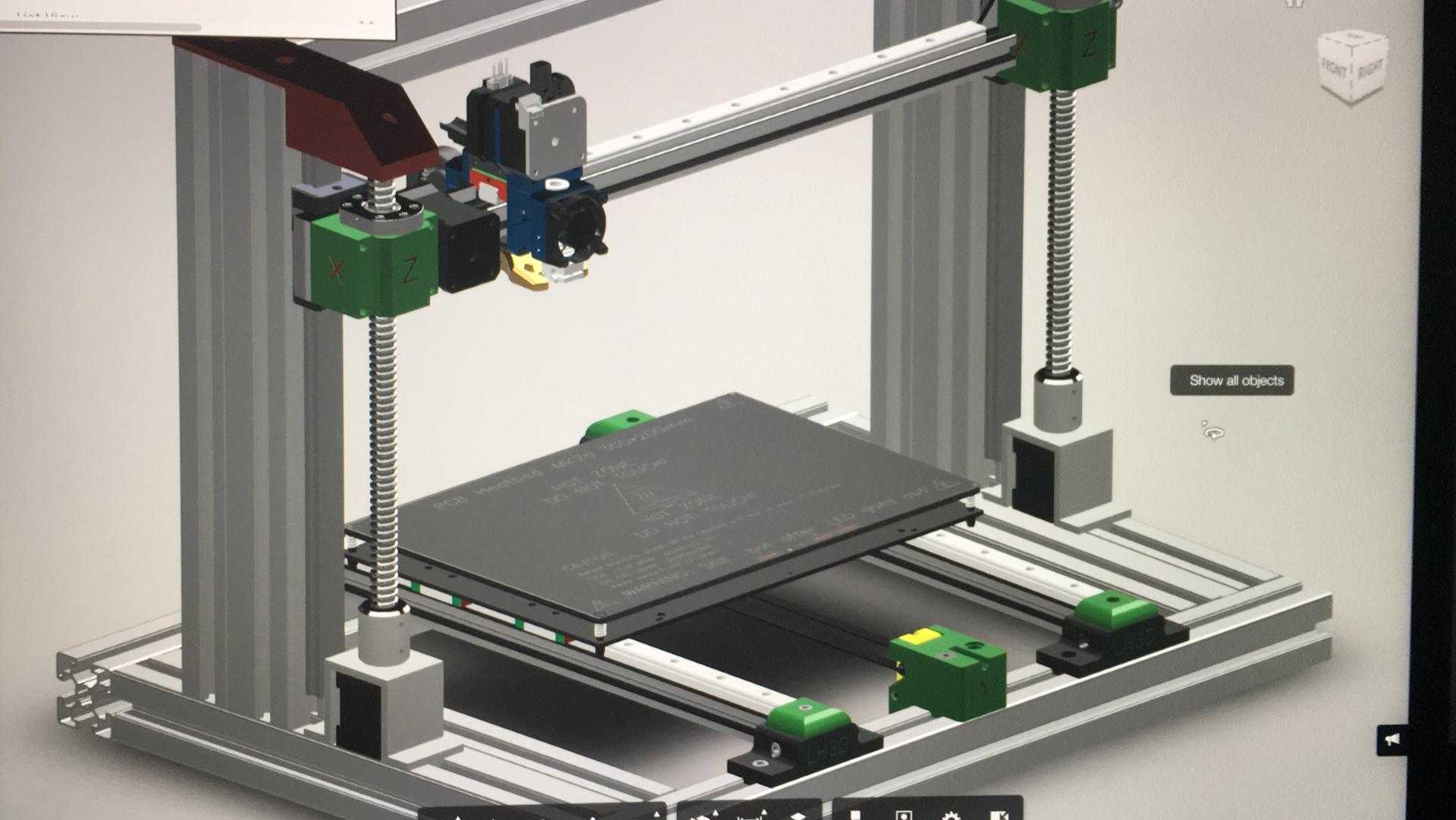

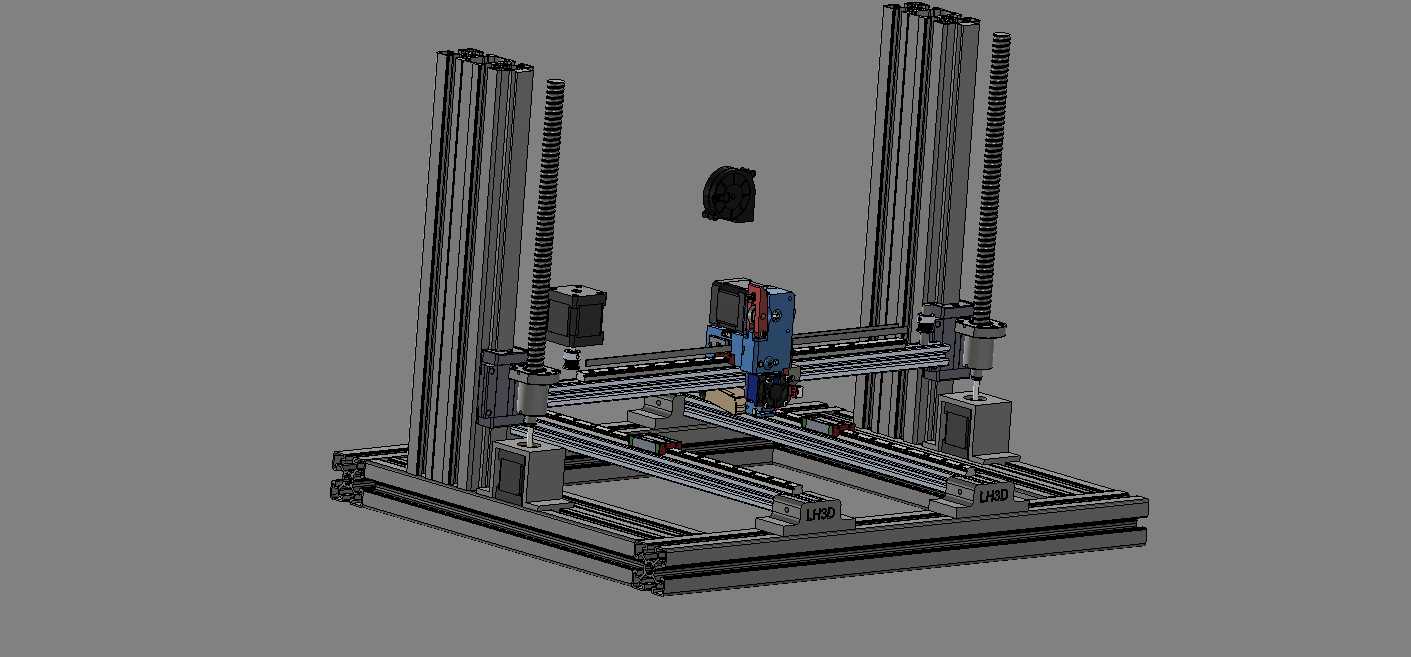

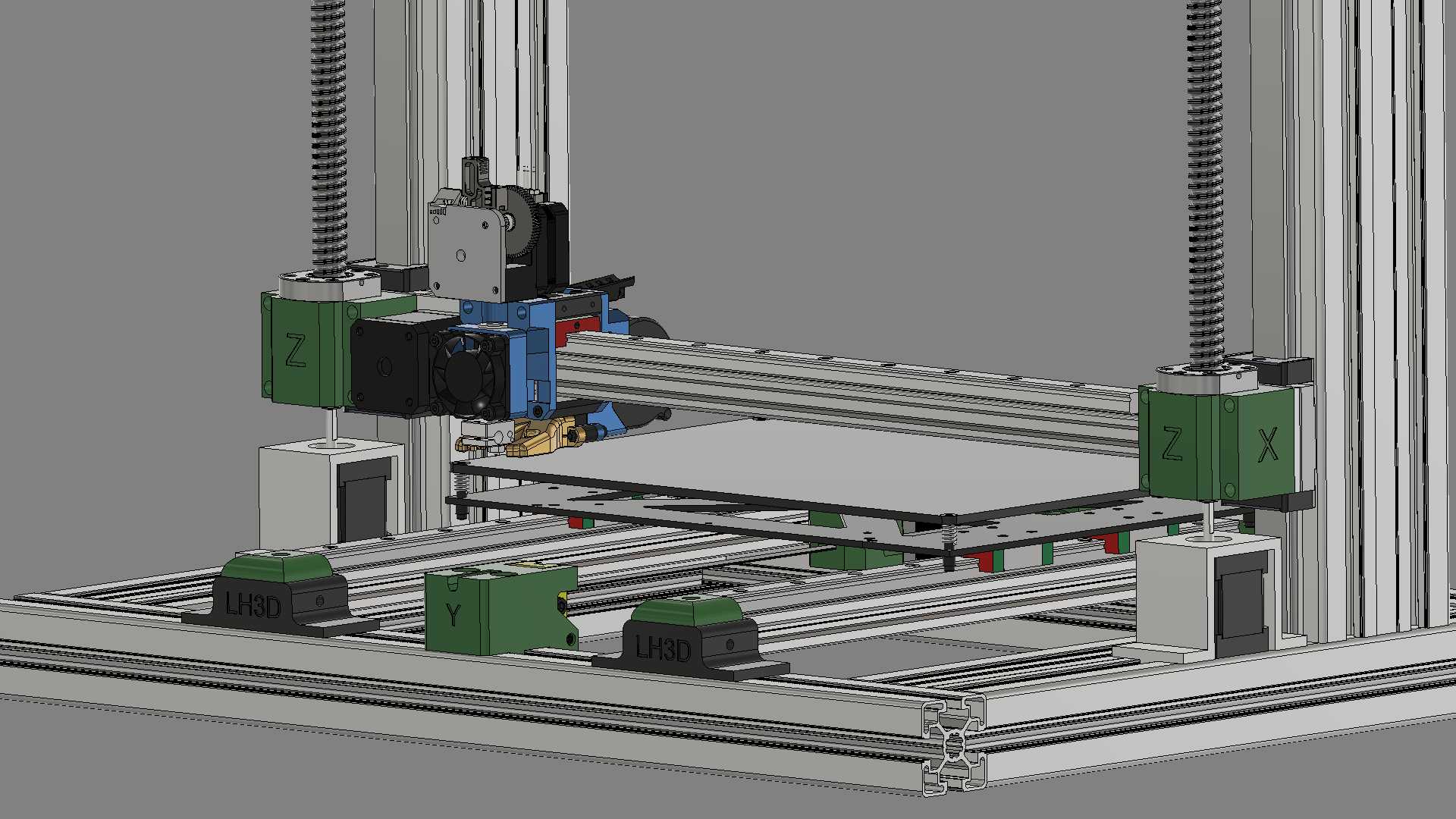

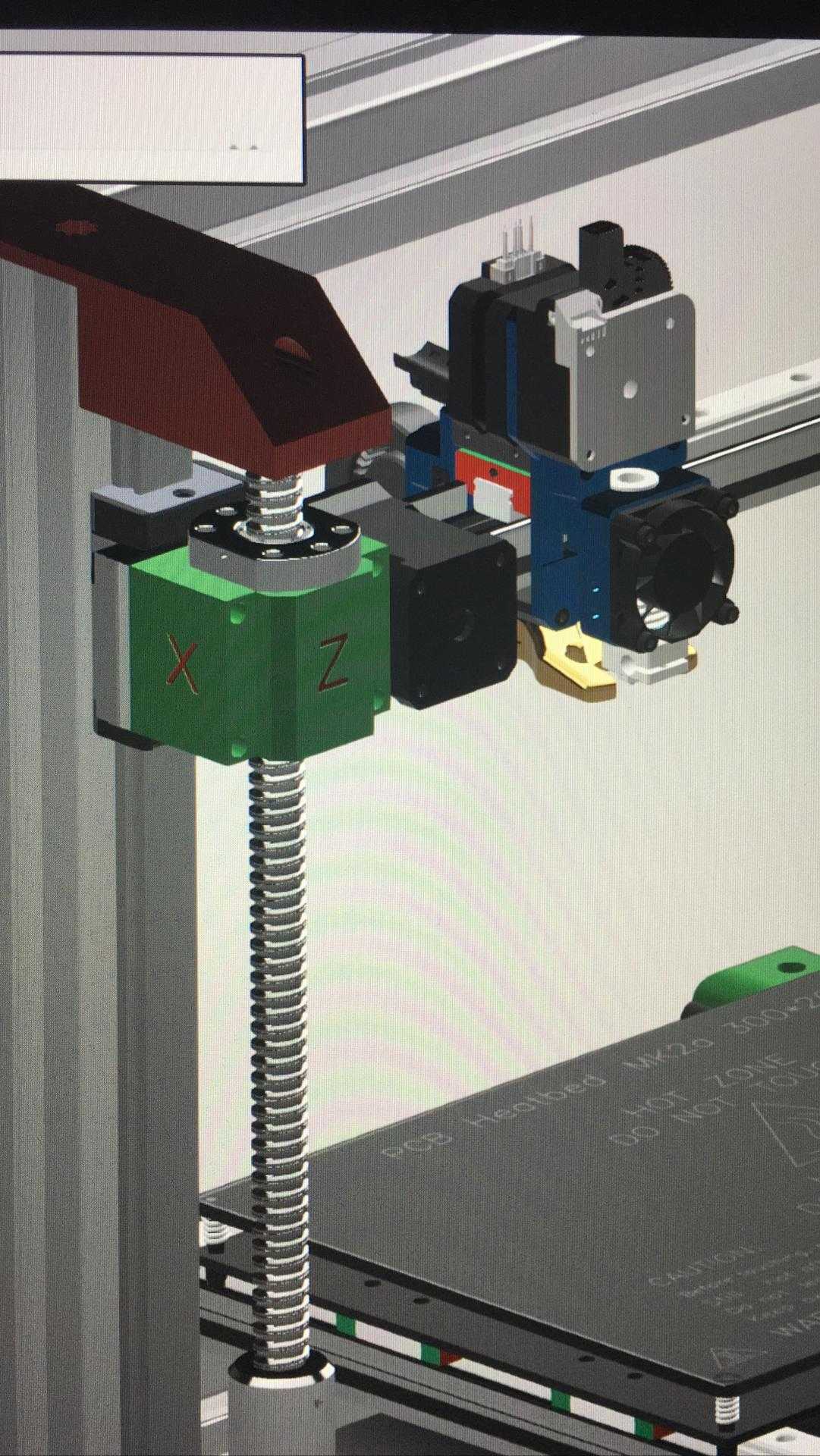

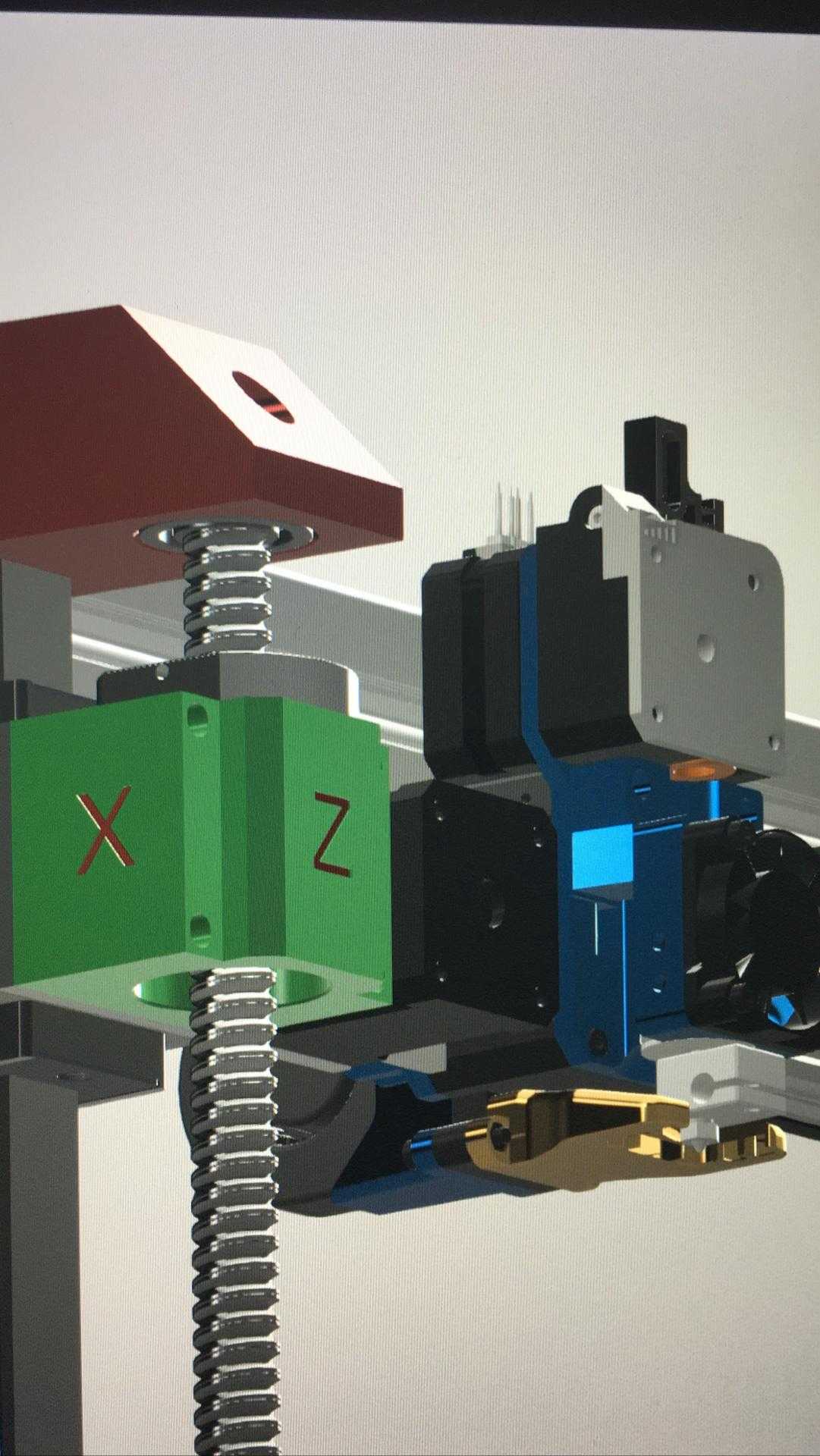

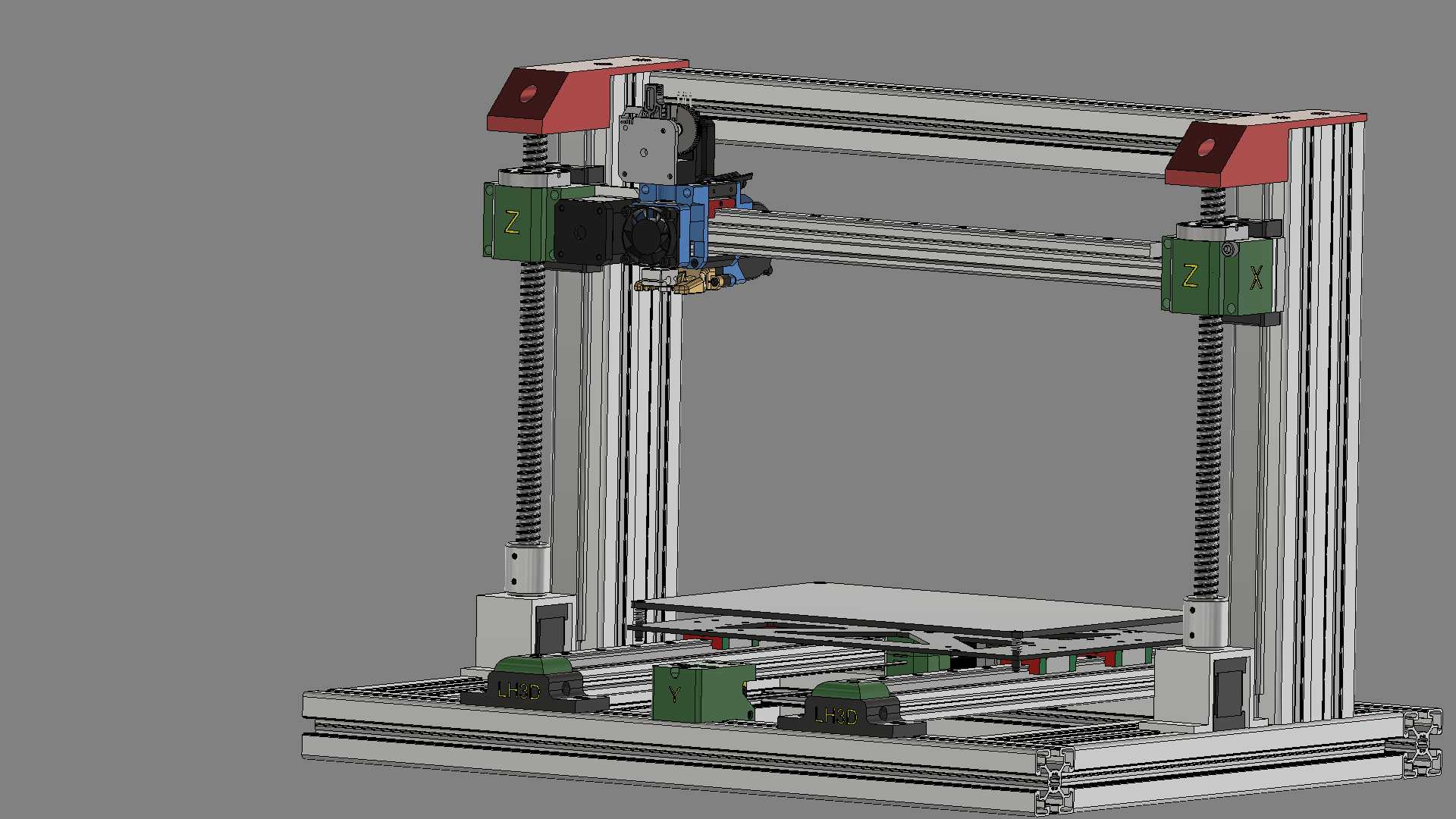

　　这款桌面级熔融沉积成型设备的整体框架采用标准欧标铝型材搭建，型材选型兼顾结构刚性与组装便捷性，立柱与横梁的连接采用内置角件配合端面顶丝的固定方式，既避免了外置连接件对运动空间的侵占，也能在长期往复运动负载下保持框架形位公差稳定，不会因为Z轴升降的反复负载出现立柱倾斜、横梁偏移的问题。设备的运动布局采用十字轴联动结构，X轴运动模组搭载挤出与打印头组件，沿横梁做水平横向移动，Y轴负责成型平台的纵向进给，Z轴通过两侧对称布置的T型丝杆带动X轴横梁做垂直升降，双Z轴的传动布局能避免单丝杆驱动带来的横梁倾斜问题，保证打印过程中每层成型面的水平度一致，减少层纹错位、平台调平失效的概率。

　　从实际应用场景来看，这类设备主要面向个人工作室、小批量打样场景、创客研发场景以及教学实训场景使用，可完成PLA、ABS、柔性TPU等多种常见热塑性耗材的熔融沉积成型，能够直接输出具备结构强度的功能件、外观验证件、工装夹具毛坯、创意设计实体模型，相比工业级打印设备，它的占地尺寸仅相当于普通台式电脑主机的桌面占用空间，不需要配套工业级供电、恒温恒湿车间等特殊环境，普通办公桌面即可放置使用，日常维护仅需定期清理喷嘴积料、检查传动皮带张紧度、校准平台水平度，不需要专业运维人员值守。

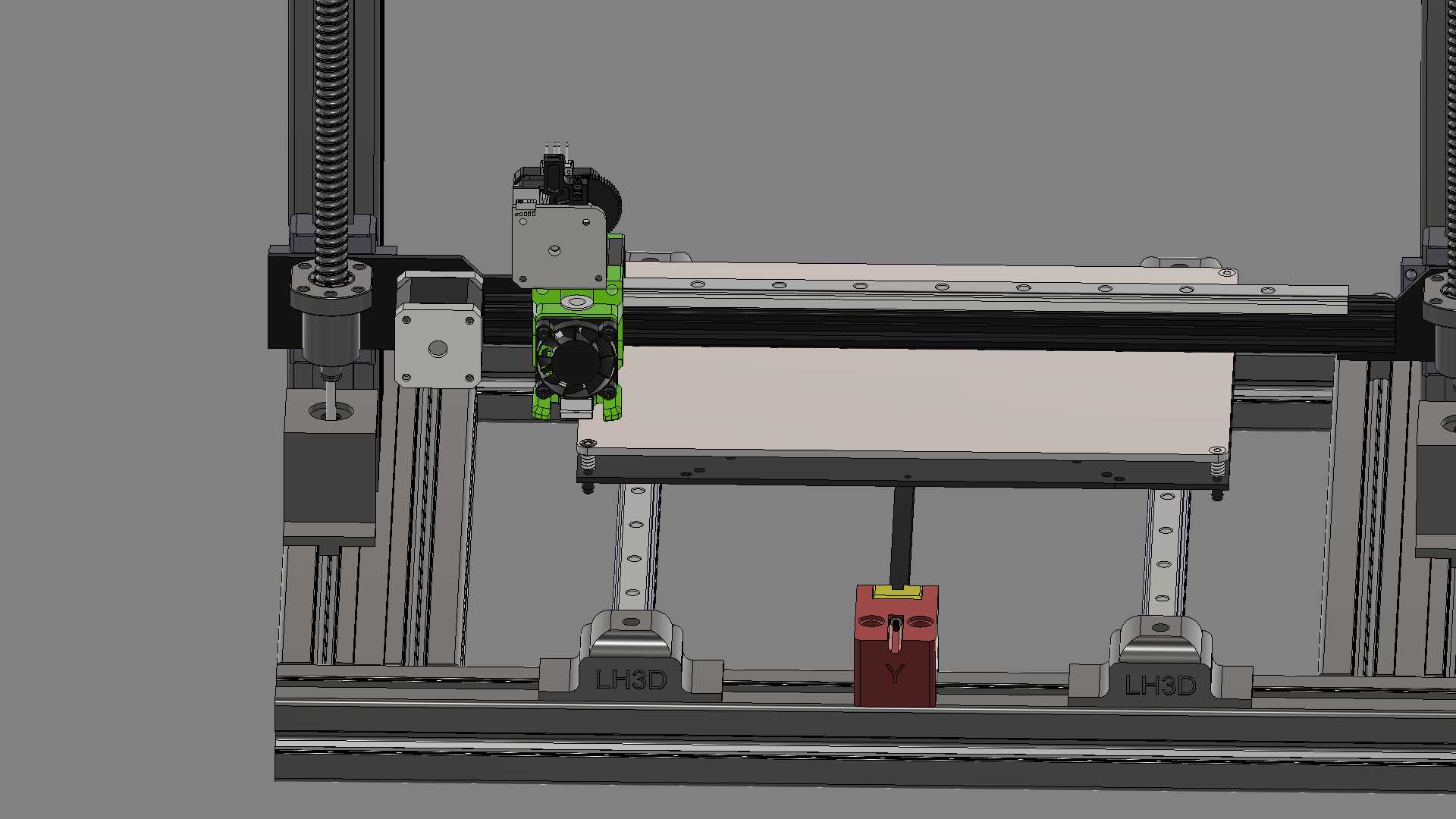

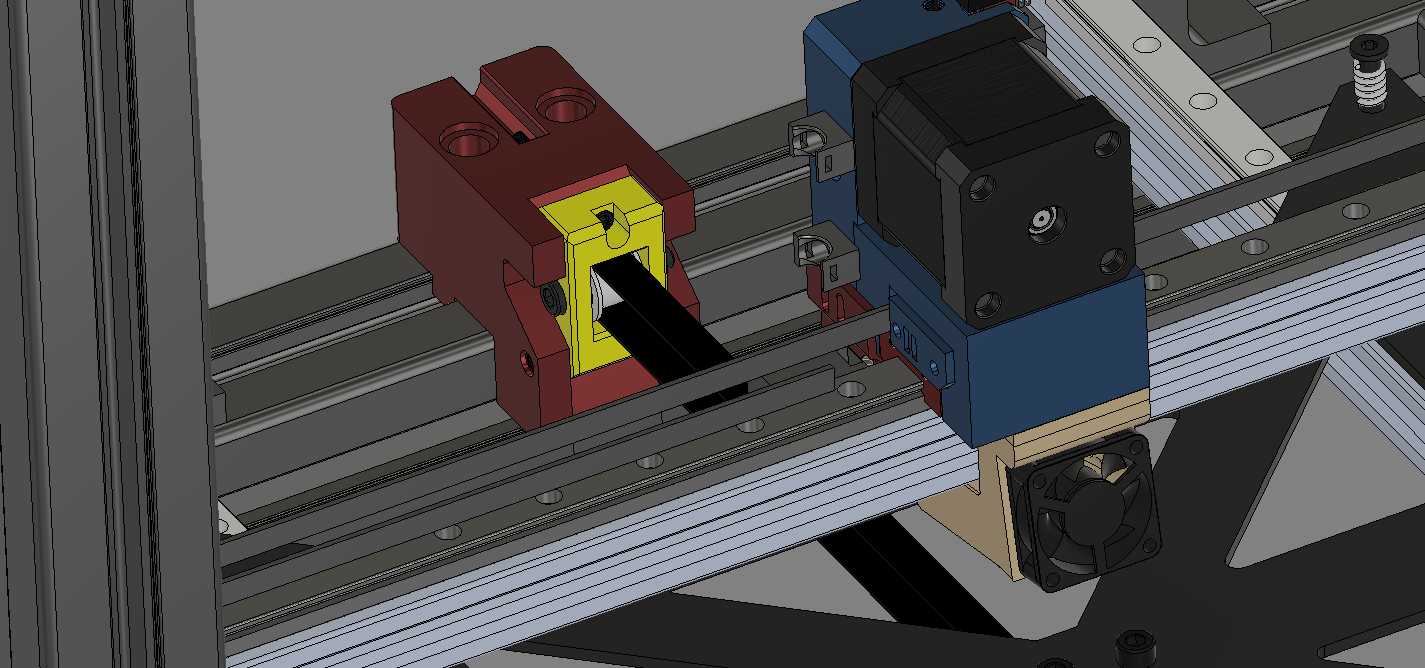

　　设备的挤出机构采用近程挤出底座设计，挤出齿轮与喷嘴的进料端距离更短，耗材输送的阻力更小，在打印柔性耗材时不会出现耗材弯折、送料打滑的问题，挤出压力控制更稳定，能够适配更高的打印速度，减少回抽动作带来的拉丝、漏料缺陷。打印头组件集成了加热块、热敏电阻、散热风道，散热风道采用双侧斜向出风的设计，能够对准刚挤出的耗材丝材进行定向冷却，保证悬垂结构、小角度斜面的成型质量，不需要额外添加支撑结构就能完成大部分常规特征的打印。成型平台采用调平弹簧配合手动调平螺母的结构，平台表面覆盖柔性打印贴膜，打印完成后可以直接将贴膜弯折取下模型，不需要使用铲刀暴力撬动，避免平台表面被刮花影响后续打印的附着力。

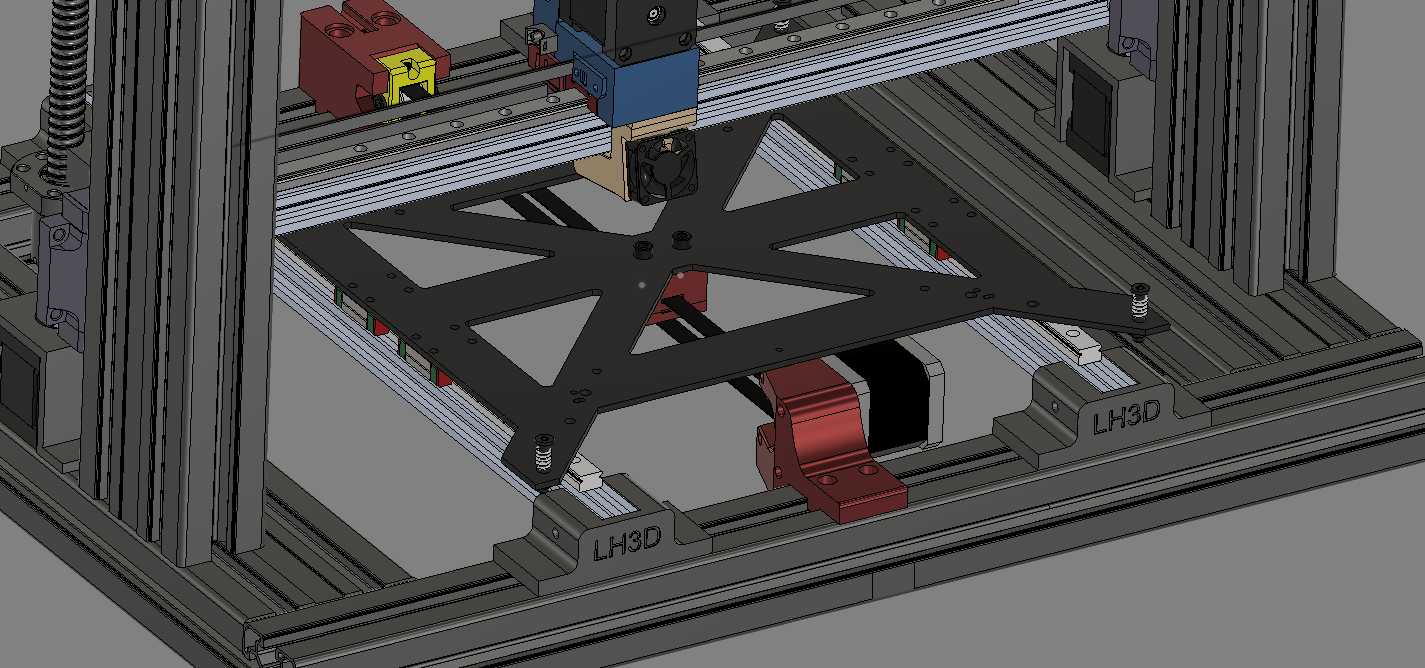

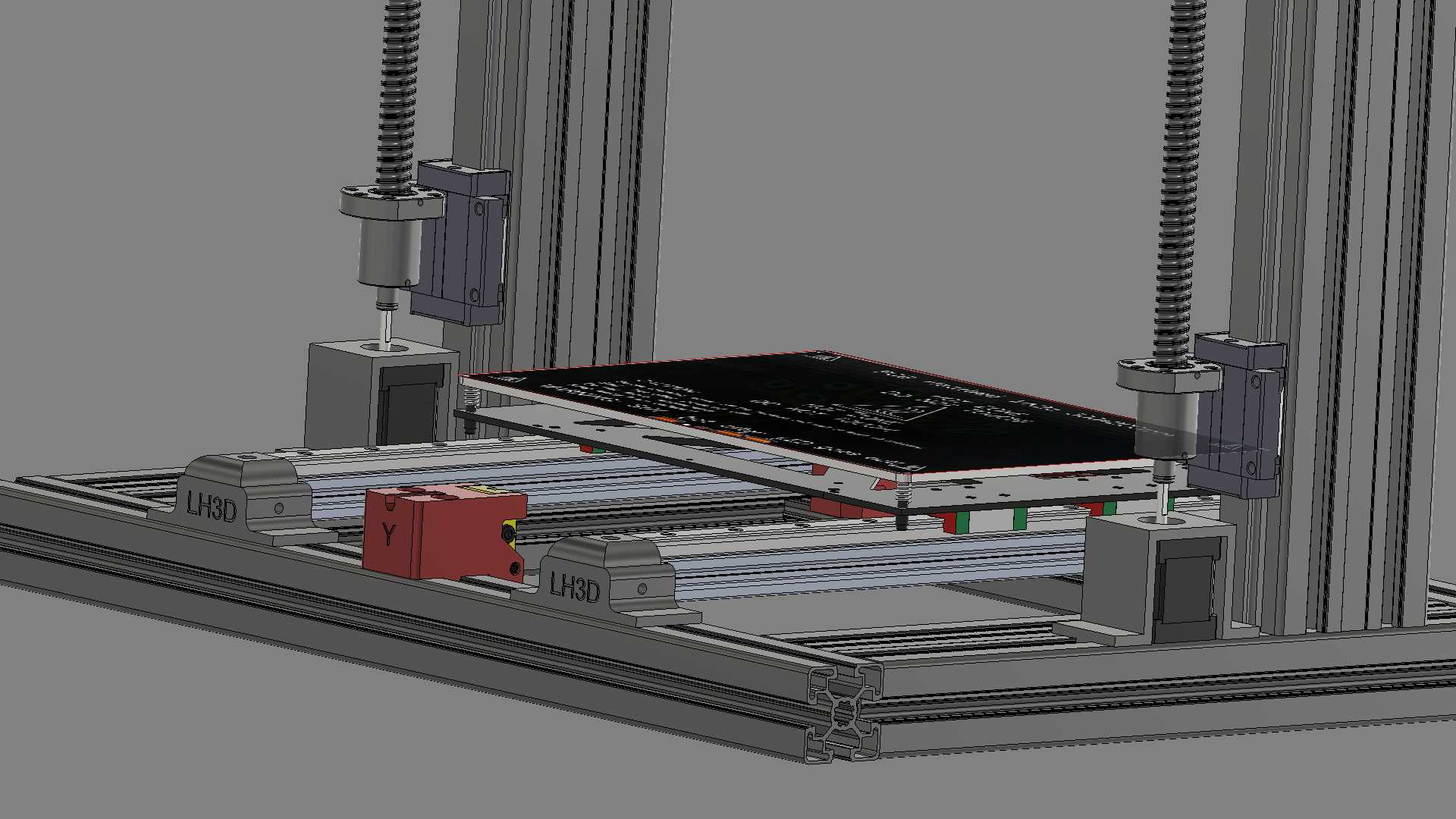

　　设计过程中对各轴的运动行程做了边界约束，X轴有效运动行程覆盖平台全幅宽度，两端设置了物理限位块配合光电限位开关，避免运动超程撞击框架；Z轴的升降行程预留了足够的模型高度空间，丝杆下端设置了缓冲垫，避免横梁下降超程压坏成型平台；Y轴的导轨采用双直线光轴配合直线轴承的结构，运动阻力小，长期使用磨损量低，平台的固定位置做了居中设计，纵向移动时不会出现偏载卡顿的问题。所有传动部件的安装位都预留了调节余量，皮带张紧度可以通过端部的调节螺丝快速调整，不需要拆解整个模组就能完成日常维护；电气走线全部沿铝型材的内置槽布置，通过线槽盖板固定，避免运动过程中线缆拖拽、磨损造成的电路故障，走线位置避开了加热块、运动导轨等高温或运动部件，提升长期运行的可靠性。

　　从安装边界来看，设备整体外形方正，底部四个支撑脚采用可调高度的橡胶脚垫，可以适应不太平整的桌面，放置时仅需要在设备后侧预留少量走线空间，左右两侧不需要额外预留操作空间，所有操作按键、进料口都布置在设备前侧与顶部，日常换料、操作都可以在正面完成。设备的运动部件全部做了安全边界设计，传动皮带、丝杆等运动部件没有外露的尖锐结构，日常操作时不会误触运动部件造成危险，适合教学场景下学生操作使用。
