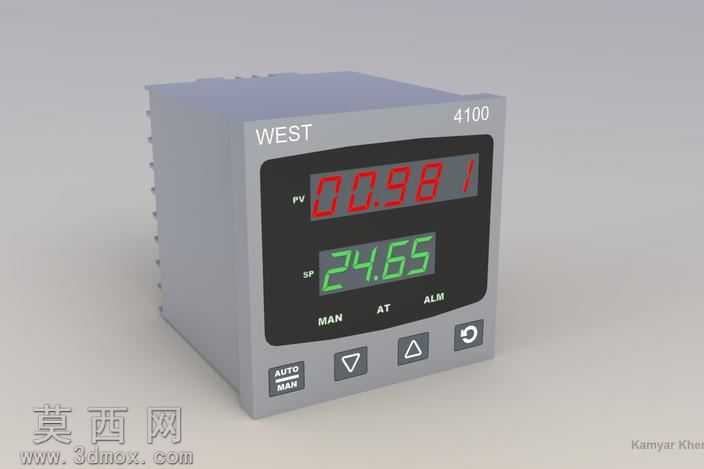

WEST4100单回路过程控制器外观结构模型

本模型为WEST品牌4100型单回路过程控制器的外观结构三维建模成果，建模过程以实物测绘尺寸为基准，兼顾工业装配场景的使用需求，对仪表的核心外观结构、操作交互区域做了精准还原，省略了不影响整体装配展示的微小内部细节，可直接用于工控系统装配仿真、控制柜布局演示、产品宣传渲染等场景。建模阶段首先依据实物测绘的长宽高尺寸搭建仪表的主体外壳基体，还原了盘装式仪表的标准1/16DIN方形壳体结构，对壳体侧面的安装卡扣、散热凹槽结构做了简化但保留装配定位特征，确保模型导入装配环境后可直接完成面板开孔的匹配安装。前面板区域是建模的核心部分，首先划分了黑色操作显示区与灰色壳体的分模边界，还原了面板上的品牌标识、型号丝印位置，双数码显示区域做了分层建模：上层红色PV过程值显示区、下层绿色SP设定值显示区分别制作了独立的显示面，赋予半透明透光材质，模拟数码管点亮时的发光通透效果，同时还原了PV、SP字符标识以及MAN、AT、ALM状态指示灯的位置布局。下方操作按键区域按照实物布局还原了四个功能按键的造型，包括AUTO/MAN切换键、向下参数调整键、确认/功能切换键、循环返回键，每个按键都做了独立的实体结构与表面字符凹凸特征，还原按键的按压操作视觉效果。材质与渲染阶段，壳体部分赋予哑光浅灰色工程塑料材质，添加细微的磨砂质感纹理，模拟工业仪表外壳的ABS材质触感；前面板黑色区域赋予哑光黑色塑料材质，与壳体形成明确的材质区分；数码显示区域分别赋予红色、绿色的自发光材质，搭配外层的透明PC盖板材质，添加轻微的反光与折射效果，模拟真实仪表显示窗的视觉质感；按键部分赋予与面板一致的黑色哑光材质，表面字符做白色丝印效果处理，还原实物的按键标识清晰度。整体建模严格遵循实物的比例关系，所有外部接口、操作区域的位置尺寸都与实物保持一致，既保证了外观展示的还原度，也控制了模型的面数规模，可流畅导入各类三维装配场景使用，能够满足工控系统数字孪生、控制柜方案展示、产品教学演示等多场景的使用需求，无需额外调整即可直接用于渲染出图或装配布局验证。
