阶梯排布阵列式受拉连接构件结构

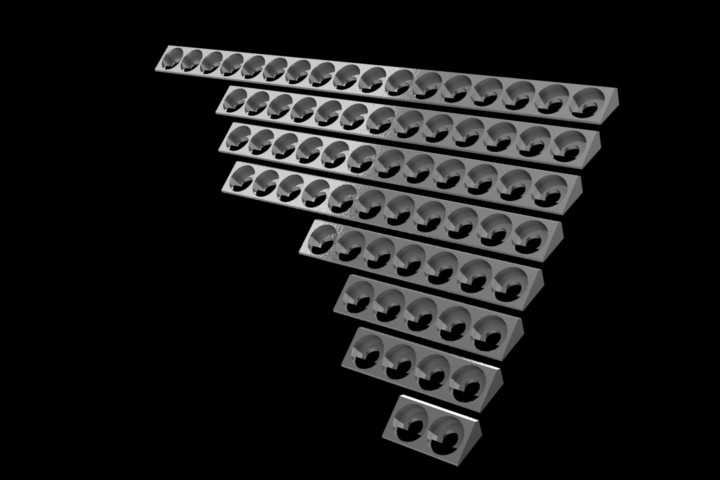

　　这类阶梯排布的阵列式受拉构件，常应用在大跨度桁架支撑、模块化设备机架连接、重载输送线张紧机构这类需要多点均匀承载拉力的场景中，实际使用时每一组带孔位的单元块都对应一处受力连接点，通过阶梯递减的排布方式，适配从宽幅到窄幅的载荷传递路径，避免应力在单排连接位置集中引发的结构变形。从结构设计逻辑来看，构件采用等距排布的沉孔结构，每个孔位的边缘都做了圆弧过渡处理，能够在螺栓或者销轴穿入锁紧后，分散孔壁承受的剪切应力，同时每一列单元块的厚度保持一致，保证不同位置的连接件锁紧后受力面处于同一平面，不会出现偏载导致的连接松动。构件整体采用阶梯式收窄的排布形式，从最宽的16个连接位逐排递减到最末端的2个连接位，这种排布不是随意设置的，

　　而是对应载荷从输入端到末端逐步衰减的传递规律，输入端连接位置多，能够承受更大的初始拉力，越往末端载荷越小，对应的连接位数量同步减少，在保证整体结构强度满足要求的前提下，尽可能降低构件自身重量，减少不必要的材料消耗。在安装边界方面，这类构件的安装基准面为每个单元块的底面，所有单元块的底面共面，平面度公差控制在0.1mm以内，能够紧密贴合在被连接的支撑型材表面，不会出现局部悬空导致的受力不均；每个连接孔的中心距保持严格等距，孔位的位置度公差不超过0.05mm，能够和标准型材上的预制安装孔完全对齐，不需要现场二次扩孔调整，大幅提升现场装配的效率。实际工况下，这类受拉构件承受的是沿构件长度方向的静拉力，同时需要兼顾少量横向的剪切载荷，

　　因此每个单元块之间的连接筋采用了等厚度设计，筋位的高度和单元块厚度保持一致，避免筋位和单元块衔接位置出现应力集中的直角结构，所有衔接位置都做了R角过渡，能够在长期受载的情况下减少疲劳裂纹产生的概率。在三维建模过程中，这类构件需要先确定整体的载荷分布曲线，根据每一段需要承受的拉力值计算对应位置需要的连接孔数量，再通过线性阵列的方式生成初始的孔位排布，之后按照阶梯递减的规律逐排删减多余的连接单元，最后对所有的锐边做倒圆角处理，同时校验每个截面的抗拉强度是否满足工况要求，确保最窄位置的截面抗拉安全系数不低于2.5，避免在最大载荷下出现断裂失效。和普通的单排孔受拉构件相比，这种多排阶梯阵列的结构不需要额外增加构件的整体厚度，

　　就能够通过多连接点的方式分散单个孔位承受的载荷，在同等承载能力的前提下，构件的整体厚度可以降低30%左右，既节省了原材料成本，也减少了安装时占用的空间，尤其适合在安装空间受限、同时需要较大承载拉力的设备内部使用。比如在自动化生产线的张紧机构中，这类构件可以一端连接张紧驱动气缸，另一端通过不同位置的连接孔挂接多组同步带的张紧轮，通过阶梯排布的孔位适配不同宽度同步带的安装位置，不需要为每一组张紧轮单独设计连接支架，大幅简化了张紧机构的整体结构，也减少了装配时的零件数量。在重型仓储货架的侧向支撑结构中，这类构件也可以作为斜向的受拉支撑，通过多排连接孔和货架的立柱、横梁连接，分散货架受到的侧向冲击力，阶梯收窄的结构可以适配货架从底部到顶部逐步减小的侧向载荷，让支撑结构的受力更加合理，避免货架顶部因为支撑刚度过大导致的应力集中，也不会因为底部支撑强度不足出现变形。建模过程中还需要注意，每个连接孔的沉头深度要和选用的螺栓头部尺寸匹配，保证螺栓锁紧后头部不会突出构件表面，避免和周边的运动部件发生干涉，同时构件的两侧边缘做了小角度的倒角处理，既可以去除加工后的锐边避免划伤装配人员，也能够在安装时起到导向作用，方便构件快速卡入安装位。
