标准间距多孔万用实验电路板结构

　　做电子原型开发的工程师对这类多孔板不会陌生，不管是学生时代的课程设计，还是企业研发阶段的功能验证，这类板件都是快速搭试电路的核心载体，不用提前开模做定制PCB，直接在标准孔位上插装元件、焊接走线，几个小时就能搭出可验证功能的电路样件，能大幅缩短前期方案验证的周期，避免直接开板带来的成本浪费与迭代周期损耗。

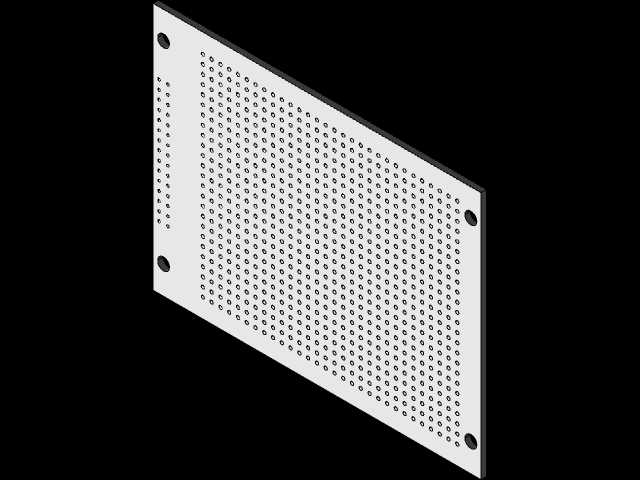

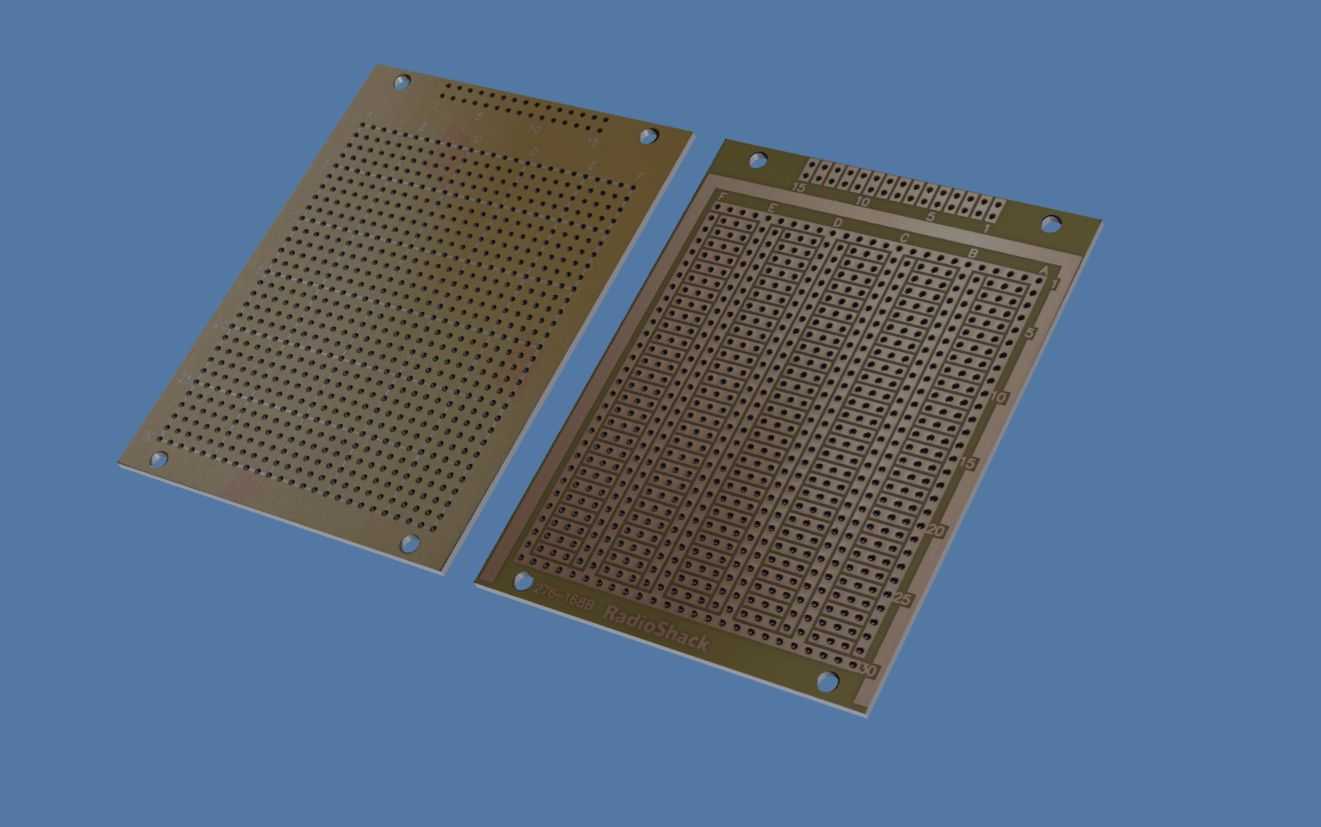

　　这次梳理的这款板件，核心孔位采用0.1英寸也就是2.54mm的标准中心间距，这个间距是行业通用的直插元件引脚间距，不管是常见的直插电阻电容、排针排母，还是DIP封装的芯片、接插件，都能直接匹配孔位插装，不用额外扩孔或者调整引脚位置，适配绝大多数直插电子元件的安装需求。板件整体外形尺寸控制在3.74英寸×2.835英寸×0.063英寸，换算成公制单位大概是95mm×72mm×1.6mm，这个尺寸属于中等规格的万用板，既不会因为尺寸太小放不下稍复杂的功能电路，也不会因为尺寸过大占用过多安装空间，不管是放在桌面实验台搭试临时电路，还是嵌入小型设备外壳做固定功能的控制板，都能找到合适的安装位置。

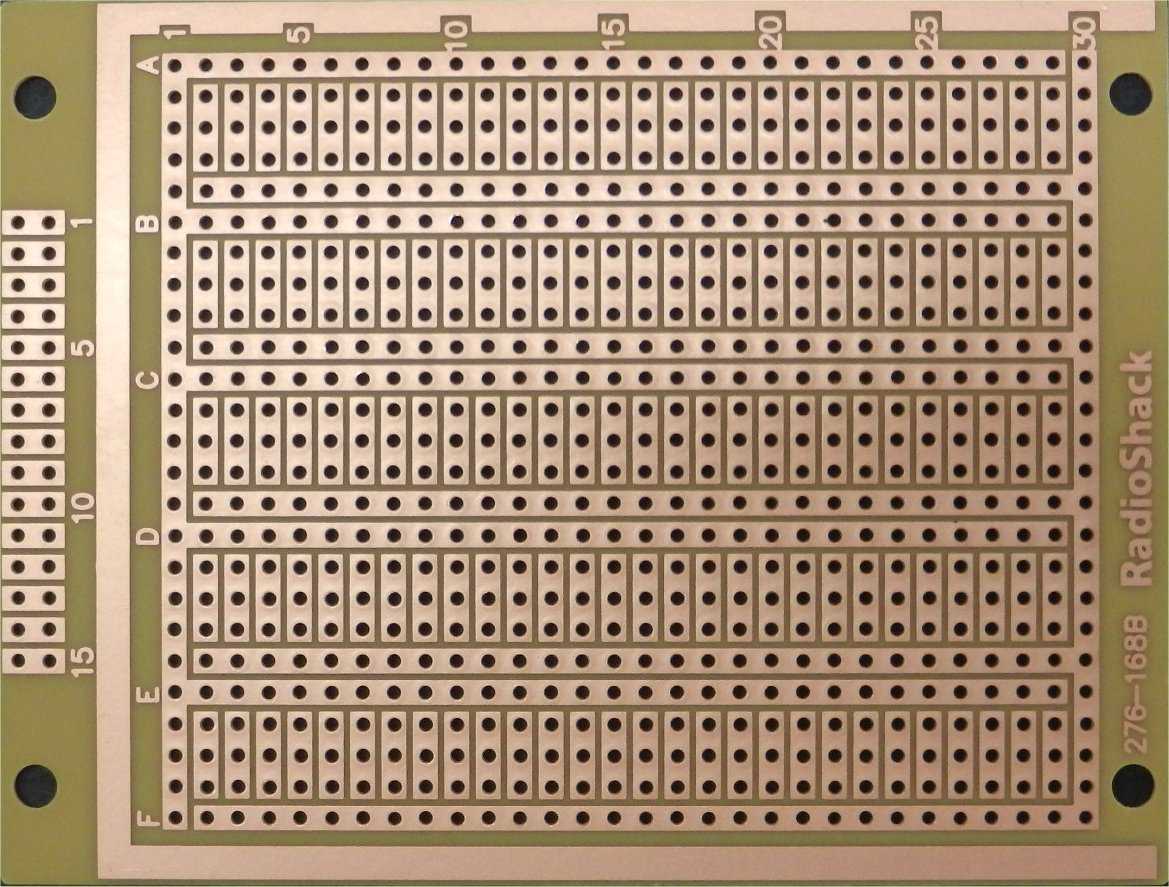

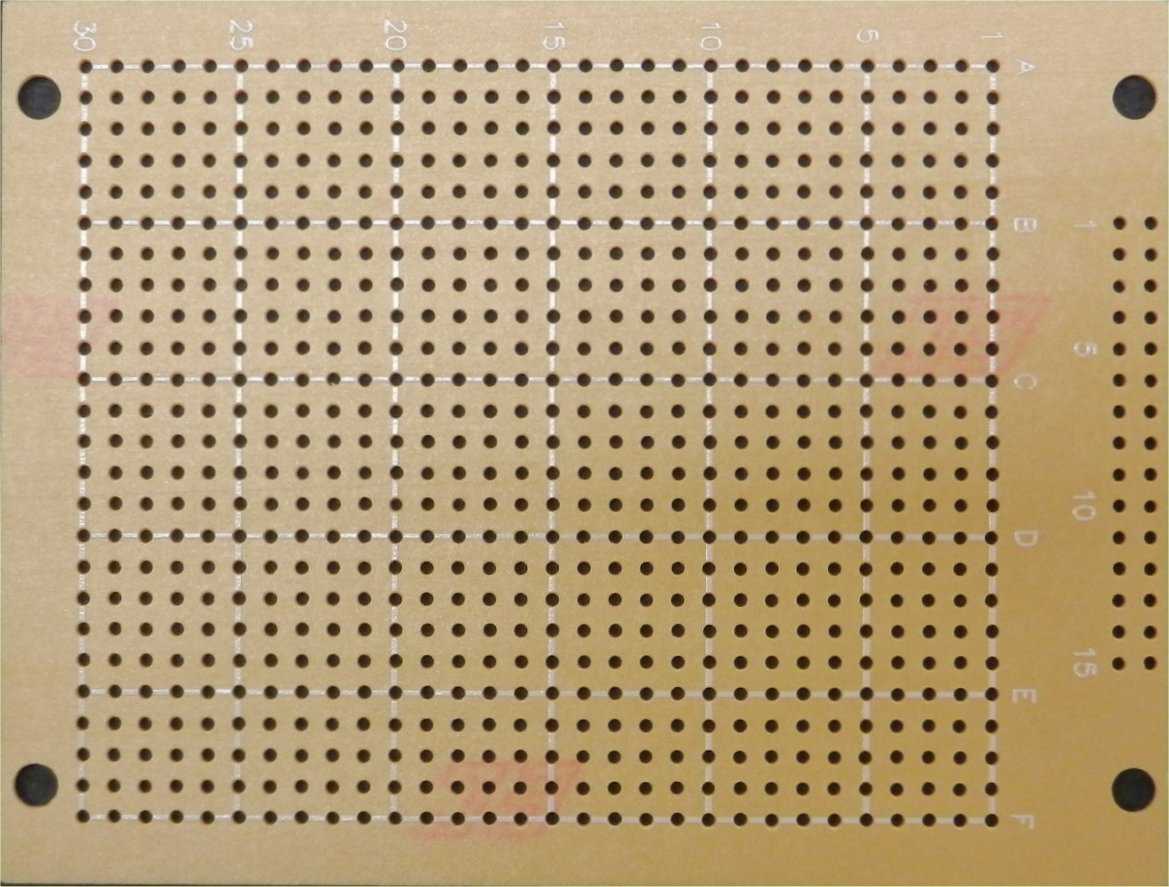

　　从结构设计来看，板件基材采用常规覆铜板基材，厚度1.6mm是行业通用的PCB板厚，兼顾结构强度与焊接时的耐热变形能力，不会因为焊接时的高温出现明显翘曲，保证元件插装后的平整度。板件四个边角位置预留了固定安装孔，安装孔的位置做了对称设计，不管是用铜柱支撑固定在实验台架上，还是用螺丝直接锁在设备外壳的安装柱上，都能保证板件安装平整，不会出现倾斜晃动的情况。孔位采用整板矩阵式排布，除了边缘预留的安装位与少量非孔区域，绝大多数板面都布满了标准间距的金属化孔，金属化孔的内壁做了镀铜处理，焊接时焊锡能顺着孔壁浸润到板件两面，保证元件引脚焊接的可靠性，不会因为震动或者温度变化出现虚焊脱落的问题。

　　在实际应用场景里，这类板件的使用覆盖了从教学实验到工业原型验证的多个环节：高校电子类专业的教学实验中，学生可以用这类板件快速搭试模拟电路、数字电路的实验样件，不用等待PCB打样周期，当堂就能完成电路搭建与功能测试；企业研发部门在做新产品前期功能验证时，工程师可以先用这类板件搭出核心功能电路，验证电路逻辑、元件参数是否符合设计要求，等方案完全定型后再去做定制化的PCB设计，能减少不必要的打样次数，降低研发阶段的成本投入；甚至很多电子爱好者做个人DIY作品时，也会选用这类板件做焊接载体，不用掌握复杂的PCB设计软件操作，只要按照电路原理图在孔位上插装元件焊接，就能做出可正常工作的电子作品。

　　设计这类板件的三维模型时，重点要还原孔位的间距精度与板件的安装边界，孔位的中心距公差需要控制在±0.05mm以内，不然会出现直插元件插不进去或者引脚歪斜的问题；板厚的尺寸也要准确还原，因为很多配套的排针、接插件的引脚长度是按照1.6mm板厚设计的，板厚偏差过大会导致元件焊接后引脚露出长度不足，影响焊接可靠性；边角的安装孔位置要与板边保持足够的安全距离，避免安装螺丝时与板上的焊接线路出现短路风险。另外板件表面的孔位排布要做均匀阵列，不能出现局部孔位偏移、漏孔的情况，保证整个板面的孔位都能正常使用。

　　从安装适配的角度来说，这款板件的尺寸可以适配市面上绝大多数通用的塑料防护外壳，只要外壳内部的安装柱间距匹配板件的安装孔位，就能直接将板件固定在外壳内部，不用额外做结构修改；板件的厚度也符合常规PCB卡槽的尺寸要求，部分带导轨卡槽的设备里，也可以直接将板件插入卡槽固定，不用额外打螺丝。对于需要经常更换电路的实验场景，还可以在板件上搭配可插拔的排针座，元件不用直接焊接在板上，插在排针座上就能实现电路连接，更换元件或者调整电路时直接插拔即可，能反复使用板件，进一步降低实验成本。

　　很多工程师在前期选型时容易忽略板件的孔位金属化质量，实际上金属化孔的镀层厚度直接影响焊接可靠性与板件的使用寿命，这款板件的孔位镀层厚度满足常规工业级PCB的要求，能承受多次焊接的高温冲击，不会因为反复拆焊元件出现孔壁铜层脱落的问题。另外板件的基材选用阻燃级别的覆铜板材料，万一电路出现短路过热的情况，板件不会出现明火燃烧的情况，能提升实验与使用过程中的安全性，这也是电路载体部件必须满足的基础安全要求。
