光谱仪配套镜面反射测量工装结构

　　在实验室光学性能检测场景中，这类镜面反射配套结构主要适配台式光谱仪的反射率测试需求，解决常规透射光路无法完成固体样件镜面反射参数采集的痛点。日常检测作业里，光谱仪默认的透射光路是直线贯通结构，光束直接穿过待测样件后被接收器捕获，而要获取材料表面的镜面反射率数据，就需要通过这套结构对原有光路进行弯折重构，让入射光束经过两次镜面反射后重新回到原光路轴线上，既保证光束同轴度满足检测精度要求，又不会对光谱仪本身的光路结构造成改动，不需要额外对设备进行拆机调试。

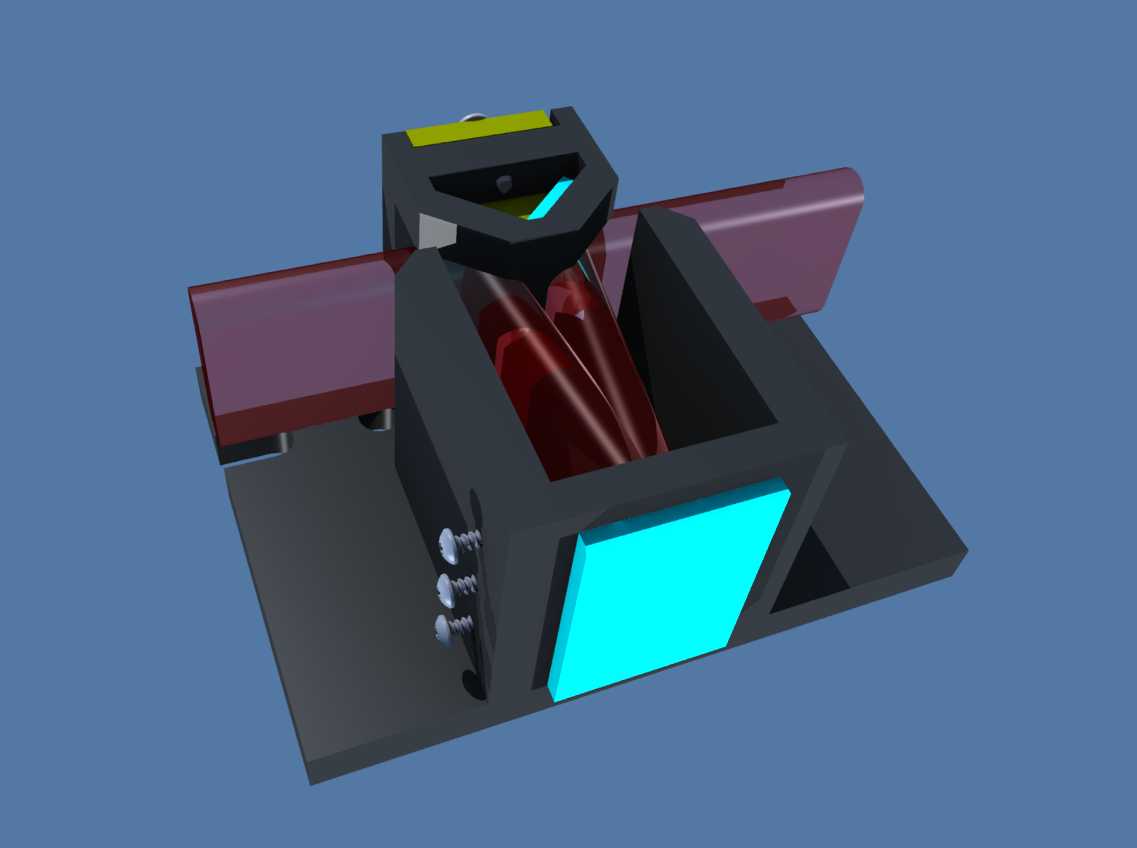

　　从功能实现逻辑来看，这套结构的核心作用是完成97度的光路弯折，区别于常规90度反射架的设计，多出来的7度偏角是为了规避入射光在第一反射镜表面产生的原路回返杂光，避免杂光直接进入光谱仪入射口造成基线噪声抬升。结构上集成了两个反射镜安装位，其中第一反射镜采用0.5英寸×1.38英寸的小尺寸平面反射镜，负责将入射的平行光束第一次弯折导向待测样件表面，光束照射到待测样件表面产生镜面反射后，投射到第二块反射镜上，第二反射镜再将光束弯折-97度，让出射光束与原入射光路保持同轴，最终进入光谱仪的检测接收端，整个光路重构完成后，从光谱仪端的光路状态来看，和未加装该结构时的光路轴线完全重合，不会产生光路偏移导致的检测误差。

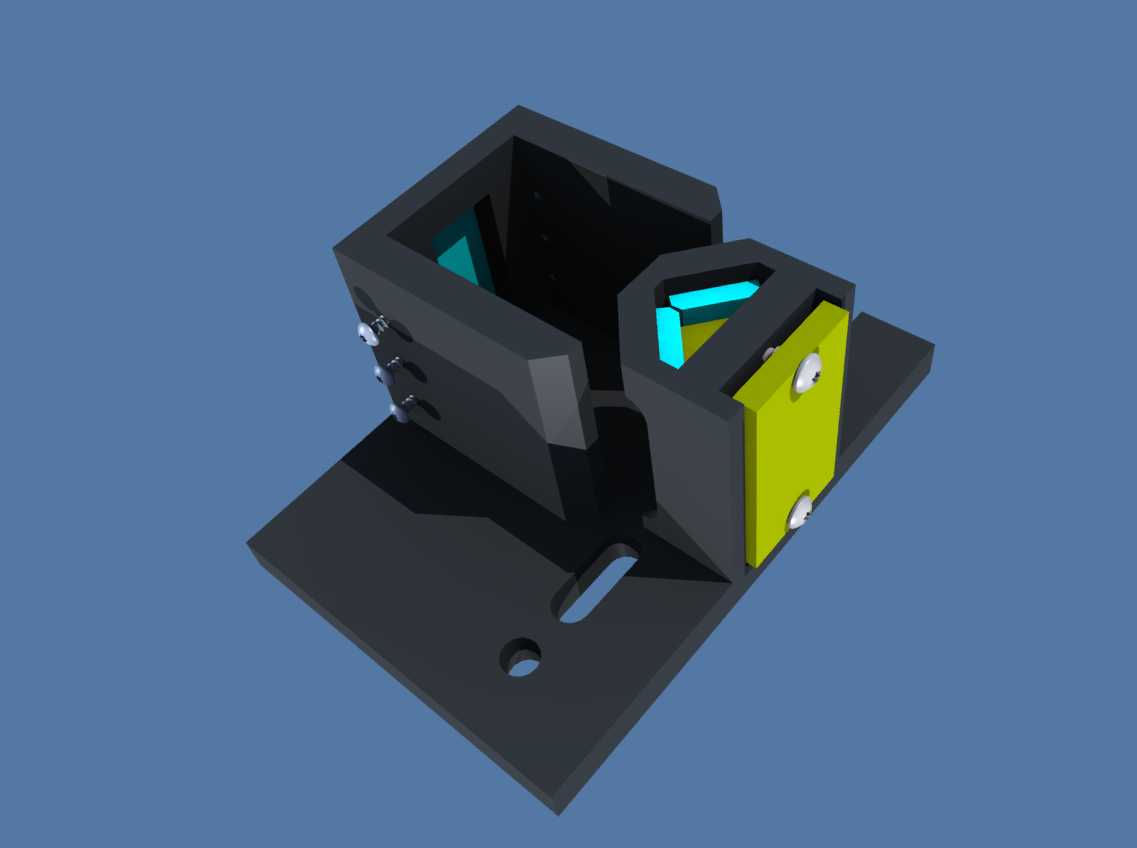

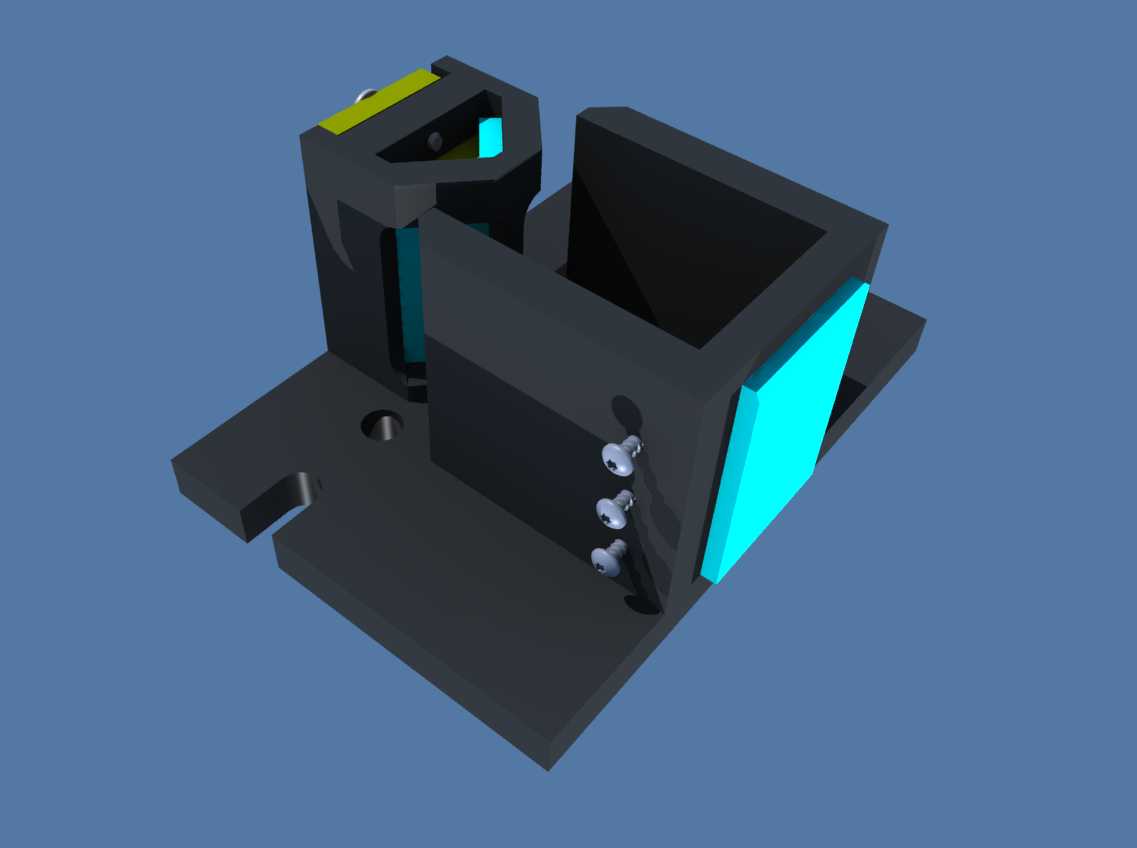

　　结构设计上充分考虑了实验室场景的使用便利性，底座采用平板式安装结构，设置了长条形腰型安装孔，可以适配不同型号光谱仪样品仓的安装孔位偏差，安装时只需要松开光谱仪样品仓的原有盖板螺丝，将该结构通过腰型孔固定在样品仓的安装位上即可，不需要额外加工安装孔位。反射镜的安装槽采用沉台限位设计，反射镜装入后通过侧边的紧定螺钉进行固定，不需要额外设计压盖结构，既减少了结构件数量，又避免压盖遮挡反射镜的有效通光面积。待测样件的固定位设置在两个反射镜之间的光路交汇位置，采用橡皮筋拉紧的固定方式，不需要设计复杂的气动或螺旋夹紧机构，一方面可以适配不同厚度的片状、块状待测样件，不管是光学镜片、涂层样片还是金属表面样块，都可以通过橡皮筋拉紧固定在定位面上，另一方面软性固定方式不会对脆性样件造成夹持损伤，也不会因为夹持力过大导致薄样件产生形变影响反射角度。

　　安装边界方面，整个结构的外轮廓完全控制在常规台式光谱仪样品仓的内部空间范围内，底座的安装面平面度公差控制在0.05mm以内，保证安装后反射镜的角度偏差不会超出光路允许范围。两个反射镜安装位的角度在零件加工时就通过一体铣削的安装面保证角度精度，装配时不需要反复调整反射镜角度，只需要将反射镜贴合安装面锁紧即可，大幅降低了装配调试的难度。结构的主体采用硬质铝合金加工而成，表面做黑色阳极氧化处理，既可以减少结构本身的反光产生杂散光，又具备足够的结构刚性，日常使用中不会因为轻微磕碰导致反射镜角度偏移，同时整体重量较轻，不会对光谱仪样品仓的安装结构造成额外负载。

　　实际使用过程中，这套结构不需要对光谱仪的电路或原有光路做任何改动，属于无损加装的配套工装，加装后可以快速在透射检测和反射检测模式之间切换，不需要反复拆装校准。在常规实验室环境下使用时，结构本身不会受到极端温度、重载等工况影响，所有的连接部位都采用标准螺纹成型螺钉连接，长期使用也不会出现松动移位的问题。除了反射镜和固定用的橡皮筋、螺钉之外，其余结构都是一体化铣削成型，零件数量少，日常维护只需要定期清洁反射镜表面即可，不需要做额外的润滑或部件更换，非常适合实验室检测场景下的高频次使用需求。针对不同厚度的待测样件，定位面的高度经过反复校核，保证样件安装后表面正好处于光路的焦点位置，不管是薄至0.1mm的涂层片，还是厚至20mm的块状样件，都能保证光束准确照射在待测表面，不会出现离焦导致的检测数据偏差。
