层叠式弹簧缓冲压紧工装结构设计

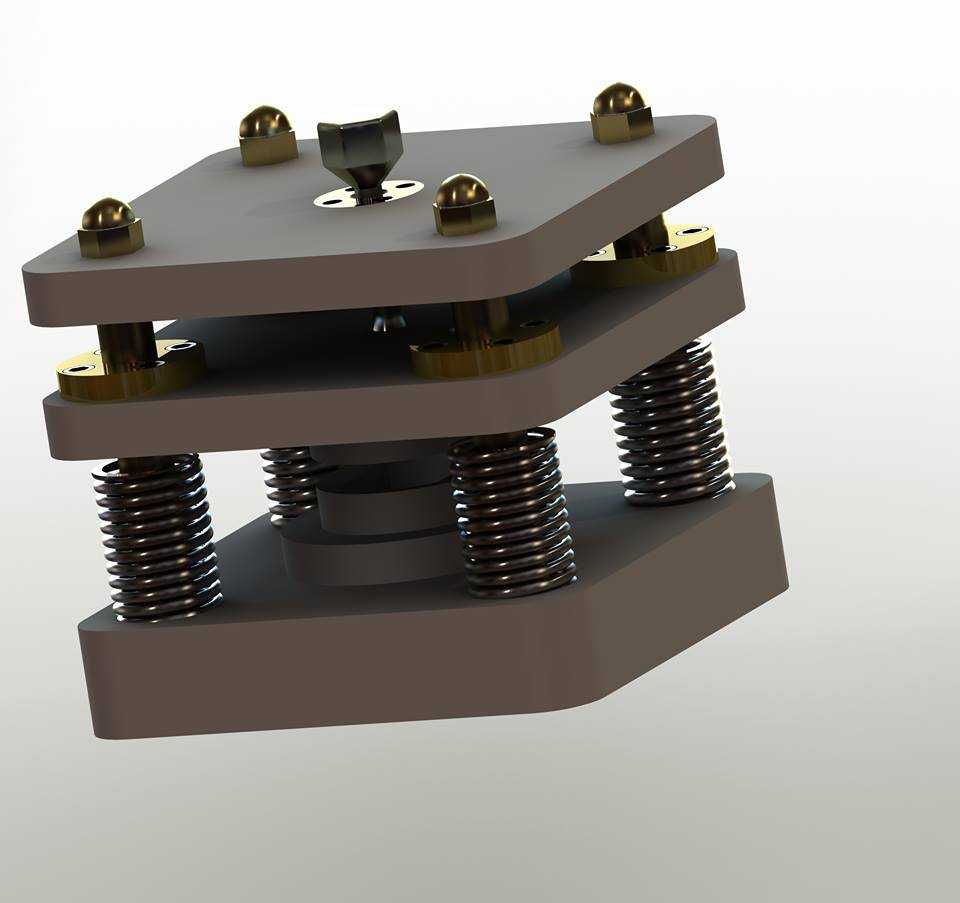

　　在精密装配、轻载冲压定位以及小型工件检测工位中，这类层叠式弹簧缓冲压紧结构的应用场景十分广泛，尤其是在需要控制压紧力、避免刚性接触损伤工件表面的工序里，这种依靠弹簧预紧实现浮动压紧的结构，比刚性压头的适配性强出不少。从结构布局来看，整套装置采用三层板件搭配四角导向支撑弹簧的架构，最上层压板中心设置了蝶形调节旋钮，用来调整初始预压行程，四角的圆头螺栓既作为弹簧的导向柱，也承担上下层板的连接限位作用，避免弹簧受压时出现侧向偏移卡滞的问题。中间层板作为压合受力的中间传递件，上下两侧都设置了弹簧支撑位，能够在压紧过程中实现两级缓冲，当上层旋钮施加下压力时，首先压缩上层板与中间板之间的弹簧，待接触到工件后，

　　中间板与下层底座之间的弹簧开始参与受力，整个压紧过程的力值曲线更平缓，不会出现刚性冲击。下层底座作为整个结构的安装基准，四个角位预留了安装固定的孔位边界，安装时可以根据工位的台面布局，选择螺栓固定或者定位销定位的方式，整套结构的安装边界不需要额外预留过大的操作空间，因为所有调节动作都集中在上层中心的旋钮位置，操作人员不需要在侧面预留扳手操作空间，适配紧凑工位的布局需求。设计这类结构的时候，首先要考虑的是弹簧的刚度匹配，四角的弹簧需要选用刚度一致的标准件，避免压紧过程中出现压板倾斜、压合面受力不均的问题，同时导向螺栓与板件上的安装孔之间要采用间隙配合，间隙值控制在0.1到0.2毫米之间，既保证板件上下滑动顺畅，

　　又不会出现过大的晃动量导致压合位置偏移。上层压板中心的调节旋钮采用蝶形结构，不需要额外工具就能手动调整预压量，适合频繁换型的小批量生产工位，旋钮下方与压板接触的位置设置了耐磨垫片，避免多次调节后磨损压板表面导致调节精度下降。中间层板的下表面可以根据待压合工件的外形更换仿形压头，当前模型展示的是通用平压面结构，实际应用时可以在中间层的安装位上加装硅胶垫、尼龙压头或者仿形金属压块，适配不同材质、不同外形的工件压合需求，比如在PCB板压合、薄型五金件定位、纸质包装压平等场景下，更换对应的压头就能直接投入使用。整套结构的行程设计上，单级弹簧的压缩行程控制在15毫米以内，两级缓冲的总行程不超过25毫米，既满足常规工件的公差补偿需求，

　　也避免行程过大导致弹簧出现并圈失效的问题。在安装尺寸方面，下层底座的外形轮廓为切角矩形，切角设计是为了避开工位上的相邻安装件，减少安装时的干涉问题，底座的厚度足够承担压合过程中的反作用力，不会出现受力变形的情况。实际使用过程中，这类结构不需要配套复杂的动力源，手动调节就能实现稳定的压紧力，也可以搭配小型气缸连接在上层旋钮位置，实现自动化的压紧动作，改造的适配性很强。日常维护时只需要定期检查弹簧的预紧状态，清理导向柱上的加工碎屑，避免碎屑卡入板件间隙导致滑动不畅，整套结构没有易损的复杂传动件，长期使用的维护成本很低。在结构建模过程中，需要重点关注弹簧的装配预压量设置，建模时要按照实际装配状态预留弹簧的初始压缩量，避免模拟运动时出现弹簧失位的问题，同时板件之间的间隙要按照实际配合公差设置，保证运动仿真的结果和实际装配状态一致。
