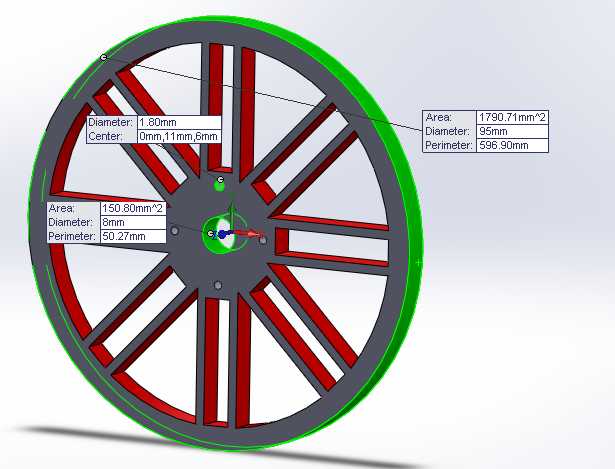

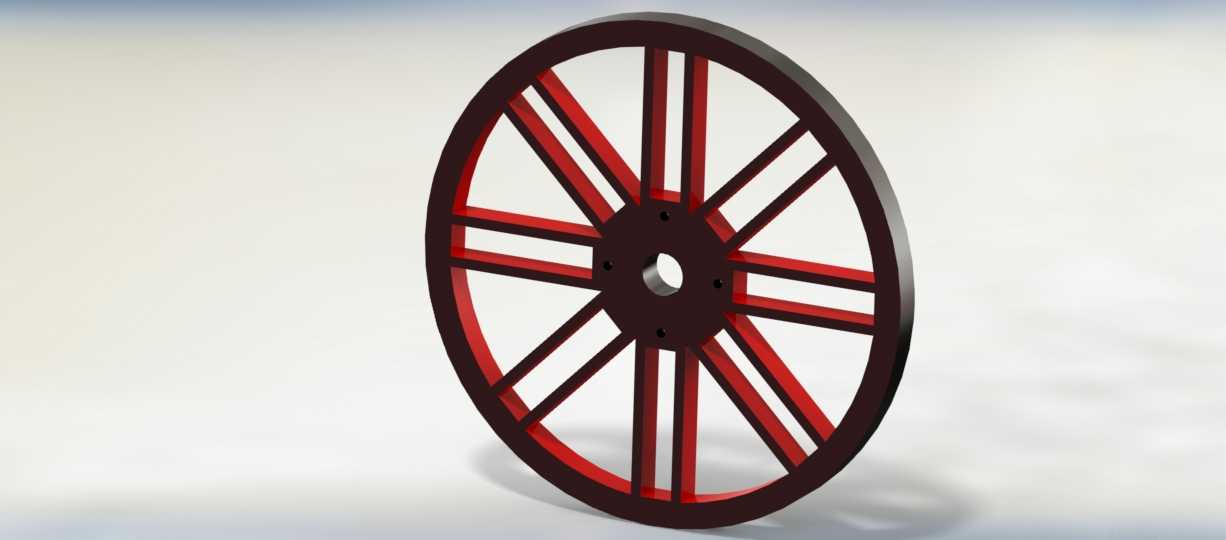

这类辐条式环形轮结构,在小型输送线、轻型传动机构、桌面级实验装置以及小型行走机构中有着广泛的适配场景,不同于实心轮的厚重结构,辐条式设计在保证结构强度的前提下大幅降低了构件自重,能有效降低驱动端的负载损耗,尤其适合对转动惯量有控制要求的轻载传动场景。从结构设计逻辑来看,该构件采用外圈环形主体搭配多组对称辐条的布局,辐条沿轮毂中心呈放射状均匀分布,这种对称排布方式能让转动过程中的离心力保持均衡,避免高速转动时出现动平衡偏差,减少运行过程中的振动与噪音。轮毂中心设置的内孔为核心安装定位基准,8mm的内孔尺寸适配常规的微型轴径,可直接与对应直径的光轴、输出轴配合,安装时可通过顶丝、键连接或者过盈配合的方式实现周向固定,
保证扭矩传递过程中不会出现相对打滑。外圈95mm的外侧面直径,决定了该轮件的转动线速度上限,在搭配对应传动带或者作为行走轮使用时,可根据驱动转速换算出实际的输送速度或者行走速度,为整机的参数匹配提供明确的尺寸依据。辐条采用双层错位排布的结构形式,相比单排直辐条,这种设计能提升轮体的抗侧向形变能力,在承受径向载荷的同时,可应对一定程度的侧向冲击力,避免轮体受偏载时出现辐条变形甚至断裂的问题。轮毂部位做了加厚处理,中心孔周围预留了多个安装孔位,可根据实际安装需求选择紧固件锁紧的方式,进一步提升连接的可靠性,避免长期运行后轮毂与轴之间出现松动。外圈的环形截面做了等宽设计,表面平整,既可以作为带轮适配平带传动,
也可以在外圈包覆橡胶层作为行走轮使用,适配不同的使用场景需求。在实际选型应用中,这类轮件常被用在小型AGV的从动轮组、轻型皮带输送机的托轮、教学实验平台的传动轮、小型旋转展示台的支撑轮等位置,由于自重较轻,启动时的阻力更小,对于小功率驱动单元的适配性更好,不会出现小电机带不动重载轮的情况。设计过程中需要重点关注辐条与外圈、辐条与轮毂的连接过渡位置,这些位置是应力集中的高发区域,建模时需要做圆角过渡处理,避免直角连接导致的应力集中,提升构件的疲劳强度,延长使用寿命。同时对称的辐条排布需要严格保证角度均分,每根辐条的截面尺寸保持一致,重量偏差控制在极小范围内,才能保证轮体转动时的动平衡性能,避免高速转动时出现抖动。安装边界方面,
除了中心内孔的尺寸配合要求,轮体的整体厚度决定了安装时的轴向空间需求,设计配套安装座时需要预留足够的轴向间隙,避免轮体转动时与周边结构件发生摩擦干涉。轮毂上的安装孔位分布圆直径需要与配套的轴端法兰、固定件尺寸匹配,保证紧固件可以顺利穿入锁紧。这类轮件在加工时可采用注塑、3D打印或者钣金切割焊接的方式制作,不同工艺对应的细节处理略有差异,但核心的尺寸精度要求集中在中心内孔的同轴度、外圈的圆度以及辐条的对称度上,这些参数直接影响轮体的运行平稳性。在轻载传动场景下,这种辐条式环形轮相比实心轮的材料消耗更少,加工成本更低,同时自重带来的无效能耗更低,是小型轻量化机械结构中非常实用的传动支撑构件。实际使用中如果作为带轮使用,可根据传动功率的需求调整辐条的截面尺寸,功率偏大时可适当增加辐条厚度或者提升辐条数量,保证结构强度满足扭矩传递要求;如果作为行走轮使用,可在外圈增加防滑包覆层,提升与接触面的摩擦力,避免行走过程中出现打滑。
