0.8毫米高贴片式铁氧体磁珠结构

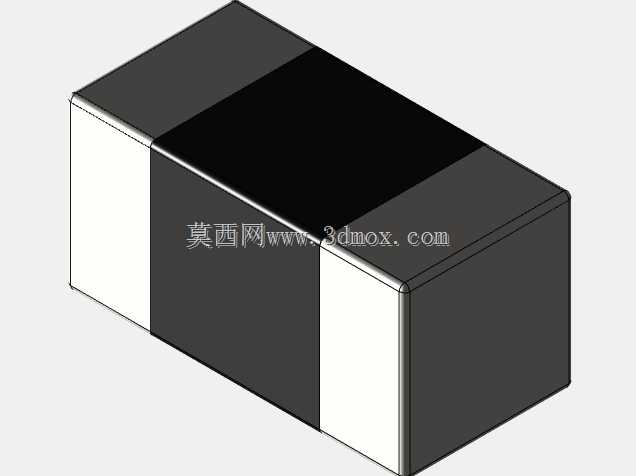

　　在高密度印刷电路板的电磁兼容设计环节，这类小型贴片磁珠是板级电源滤波、信号链路噪声抑制的核心被动元件，尤其适配当前消费电子、工业控制板卡不断压缩的板上空间，0.8毫米的整体高度可以完美适配1.0毫米间距的板层堆叠设计，不会在回流焊后出现元件顶壳、干涉结构件的装配问题。从结构设计逻辑来看，这款元件采用端电极全包覆的长方体构型，两端的白色金属化端盖是焊接润湿面，设计时严格遵循表面贴装工艺的共面度要求，端盖平面度公差控制在0.05毫米以内，避免回流焊接过程中出现立碑、虚焊等工艺缺陷。中间的黑色主体为高磁导率铁氧体烧结体，是实现噪声抑制的核心功能段，内部采用多层叠层绕制结构（外部呈现为规整长方体外观），可以在特定频段呈现高阻抗特性，

　　将线路上的高频干扰能量转化为热能耗散，同时不对有用的直流或者低频信号产生额外的衰减。实际选型应用中，这类磁珠通常布置在芯片电源引脚的入口处，搭配去耦电容组成Pi型滤波网络，也可以用于高速信号链路比如USB、HDMI差分线的共模噪声抑制，区别于普通电感的是，铁氧体磁珠的损耗特性更强，不会在抑制频段产生谐振尖峰，对宽频带的电磁干扰有更平稳的抑制效果。设计三维模型的时候，需要重点把控几个关键边界：首先是整体长宽尺寸的公差带，因为这类0805或者更小封装的贴片元件，焊盘尺寸是标准化的，模型的安装尺寸必须和IPC标准的焊盘封装完全匹配，否则在PCB装配的干涉检查环节会出现误报；其次是端电极的覆盖范围，两端金属端盖需要延伸到元件侧面一定距离，

　　保证焊接时焊锡能够形成良好的弯月面润湿结构，模型上要准确体现端盖和铁氧体主体的分界位置，不能出现端盖尺寸不足导致的焊接可靠性问题；另外元件的棱边做了微小的圆角处理，这是烧结工艺和端电极电镀工艺带来的自然特征，建模时如果做成完全尖锐的直角，既不符合实际生产的零件形态，也会在装配仿真时出现不必要的线接触干涉。从应用场景的适配性来说，0.8毫米的高度属于薄型化封装，既可以用在常规厚度的工控板卡上，也能适配超薄消费电子比如TWS耳机、智能穿戴设备的内部板卡空间，这类场景下板上垂直空间往往被电池、结构件挤压到极限，过高的元件会直接导致装配失败。不同于插件式磁珠需要在PCB上钻孔，这种表面贴装的结构完全适配SMT全自动贴片生产线的吸嘴拾取要求，

　　顶面的平整黑色区域是吸嘴接触的位置，建模时保证顶面平面度，才能在产线虚拟仿真时准确模拟吸嘴拾取的过程，不会出现拾取偏移的误判。很多结构工程师在做板级装配建模的时候，容易忽略这类小型被动元件的高度尺寸，往往按照通用封装的默认高度调用模型，最后实际打样时出现元件和屏蔽罩、结构筋位干涉的问题，这个模型准确还原了0.8毫米的实际高度，能帮助设计人员在布局阶段就规避这类空间冲突。另外铁氧体主体的材质特性决定了元件本身是脆性陶瓷材质，在做结构跌落仿真的时候，需要对应设置材料的脆性属性，而模型的准确外形是划分仿真网格、计算应力分布的基础，如果模型外形和实际零件偏差过大，仿真得到的焊点应力、元件本体应力结果就会失去参考价值。在电源回路的应用中，这类磁珠的额定电流和直流阻抗参数需要和回路工作电流匹配，而结构尺寸和额定电流是直接相关的，0.8毫米高度的这个规格，对应的载流能力覆盖了大部分信号链路和小电流电源回路的需求，设计时不需要额外预留过大的安装空间，就能满足噪声抑制的功能要求。
