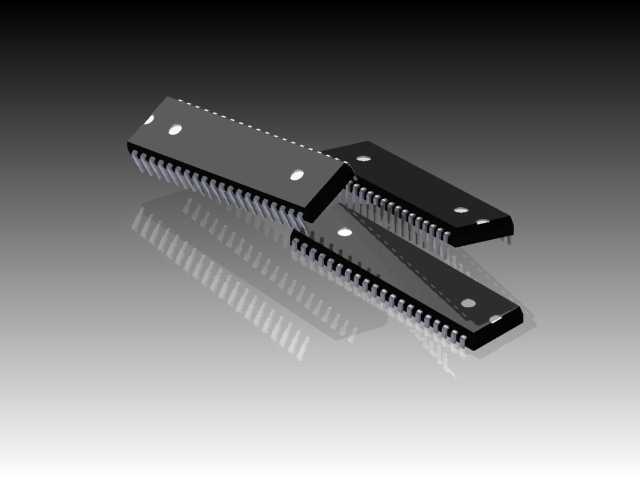

直插式双列直插封装集成电路三维结构

　　在工业控制板卡、老式家电主控板、教学实验电路装置的PCB装配场景里，这类双列直插结构的集成电路是十分常见的板载核心元件，不同于如今大量普及的表贴封装器件，直插式的结构在小批量试制、手工焊接、维修替换场景里有着不可替代的适配性，不需要专用的回流焊设备，仅靠普通电烙铁就能完成装拆，对生产维修的硬件门槛要求更低。从实际功能来看，这类封装的集成电路可以承载逻辑运算、信号放大、电源管理、接口转换等多种电路功能，根据内部晶圆的不同设计，能适配从消费电子到工业控制的不同电路需求，所有引脚从封装本体两侧平行引出，穿过PCB上预先加工好的对应过孔后，在板卡背面完成焊锡固定，机械连接强度远高于普通表贴元件，在存在一定振动冲击的工业设备场景里，

　　能有效避免引脚脱焊导致的电路故障。做这个结构的三维建模时，首先要明确实际安装的边界约束：封装本体的宽度要匹配PCB上两列过孔的中心间距，引脚的直径要和标准过孔的孔径留足合理的装配间隙，既不能太粗导致插装困难，也不能太细导致焊锡填充不足影响连接可靠性；引脚的伸出长度要控制在合理范围，过长会在焊接后残留多余引脚导致相邻焊点短路，过短则会导致焊锡浸润面积不足，影响电气连接和机械强度。建模过程中要还原封装本体的细节特征：本体表面的定位凹点是装配时的重要对位标识，用来确认芯片1号引脚的位置，避免装反导致电路烧毁；本体边缘的注塑合模线、引脚表面的镀锡层质感、引脚排列的等距公差都要符合实际量产元件的参数，不能出现引脚间距不均、

　　本体变形这类不符合实际生产的结构错误。从外形尺寸的适配性来看，这类双列直插封装根据引脚数量的不同，本体长度会随引脚数增加对应延长，但是引脚间距、本体宽度、引脚弯折角度都遵循统一的行业通用标准，不管是做PCB布局的干涉检查，还是做自动化插装设备的动作仿真，这个三维结构都能提供准确的装配参考：在做板卡整体装配验证时，可以导入这个模型检查元件和周边电容、电阻、接插件的间隙是否合理，是否存在元件过高导致和外壳干涉的问题；在做波峰焊工装设计时，也能根据模型的本体高度和引脚位置，设计对应的压板结构，避免焊接过程中元件受高温影响出现浮高移位。不同于晶圆级的精细芯片建模，这类面向板卡装配的元件模型不需要还原内部的晶圆走线结构，

　　重点要保证外部装配尺寸的准确性，所有和装配相关的特征都要和实物一致：引脚的弯折弧度要符合实际冲压成型的形态，不能做成直角弯折导致和实际零件形态不符；本体表面的标识区域要预留出丝印的位置，方便后续在装配图中标注元件型号；引脚的端面要做平整处理，还原实际元件切脚后的端面形态。在教学实验场景的三维仿真里，这个模型还可以用来演示手工焊接的操作流程，模拟引脚对准过孔、插装、焊接、剪脚的全流程动作，让初学者直观理解直插元件的装配逻辑；在维修仿真场景里，也可以用这个模型演示拆焊时的引脚加热、元件取下、焊盘清理的操作步骤，还原实际维修的操作空间要求。建模时还要考虑不同渲染场景的适配性，封装本体的哑光黑色塑料质感、引脚的金属光泽、表面定位点的凹陷细节都要做对应的特征处理，不管是做产品宣传的渲染图，还是做装配工艺的动画演示，都能还原真实元件的视觉效果，不需要额外调整结构特征。
