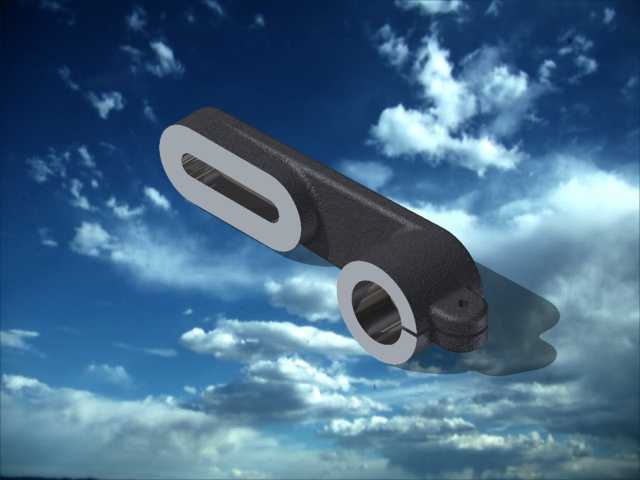

在各类往复式传动机构、连杆联动装置以及需要实现摆角传动的设备结构中,这类牛腿式连接构件是承担力传递与运动导向的核心零件之一,常见于轻工自动化生产线的摆臂驱动单元、农用机械的连杆传动组、工程设备的铰接支撑部位,其结构合理性直接决定整套传动机构的运行稳定性与疲劳寿命。从实际工况适配角度出发,该构件采用一体化锻压成型的主体结构,整体呈长条形变截面布局,一端设置带长圆形滑孔的连接端,另一端设置带通孔的铰接端,两个连接端之间通过渐变厚度的主体臂身平滑过渡,避免应力集中带来的断裂风险。长圆形滑孔的设计主要用于适配安装过程中的位置公差补偿,同时在机构运行过程中可提供小范围的滑移余量,抵消连杆传动过程中因加工误差、装配间隙带来的运动卡滞问题,
滑孔内壁预留了衬套安装的台阶位,实际装配时可压入自润滑铜套或者工程塑料衬套,降低滑动摩擦带来的磨损,延长构件的维护周期。另一端的圆形铰接孔用于与固定销轴或者驱动摆臂连接,孔位与臂身的过渡位置做了大圆弧倒角处理,同时在孔位外侧设置了加厚的凸台结构,提升铰接部位的抗挤压强度,因为在传动过程中铰接位置会持续承受交变的径向载荷,若壁厚不足很容易出现孔位失圆、臂身开裂的问题。设计过程中首先需要明确整套机构的传力参数,根据额定传动载荷计算臂身的最小截面厚度,长圆形滑孔的长度需要根据机构所需的滑移补偿量确定,通常预留3-8mm的调节余量即可,过长的滑孔会降低该端的结构强度,过短则无法起到公差补偿的作用。两个连接端的中心距是核心安装尺寸,
需要与整套连杆机构的运动行程匹配,中心距偏差需要控制在±0.1mm以内,否则会导致机构运行过程中出现死点或者额外的附加载荷。安装边界方面,构件的臂身外侧轮廓需要与周边的固定结构预留至少5mm的安全间隙,避免机构摆动过程中出现剐蹭,铰接端的销轴直径需要与孔径保持H7/h6的间隙配合,保证转动灵活的同时不会出现过大的晃动间隙,滑孔端的连接螺栓需要加装防松垫片,因为持续的往复振动容易导致螺栓松动,进而引发传动失效。从受力特性来看,该构件在运行过程中主要承受拉压交变载荷以及小范围的弯曲力矩,因此主体材料通常选用45号钢或者40Cr调质处理,表面做发黑或者镀锌防锈处理,若应用在腐蚀工况环境中,也可选用不锈钢材质加工,
但需要对应调整截面厚度以匹配材料强度差异。臂身的截面采用上窄下宽的渐变设计,既可以在保证结构强度的前提下降低零件整体重量,减少传动过程中的惯性载荷,也能让应力传递路径更加平滑,避免在截面突变位置出现应力集中。在实际装配调试过程中,需要先将铰接端与固定支座通过销轴连接,确认转动无卡滞后再调整滑孔端的连接螺栓位置,将机构调整到设计初始位置后再锁紧螺栓,避免初始位置偏差导致机构运行行程不符合设计要求。这类构件的磨损主要集中在两个孔位的内壁,日常维护时只需要定期检查衬套磨损量,当衬套间隙超过0.3mm时及时更换即可,主体臂身只要没有出现明显的塑性变形或者裂纹,就可以长期重复使用,相较于分体式的连接结构,一体化的牛腿式构件装配环节更少,整体刚性更强,更适合在中低速、中等载荷的传动场景下使用,能够有效降低整套机构的装配复杂度与后期维护成本。
