多联式电气接线插头端子结构设计

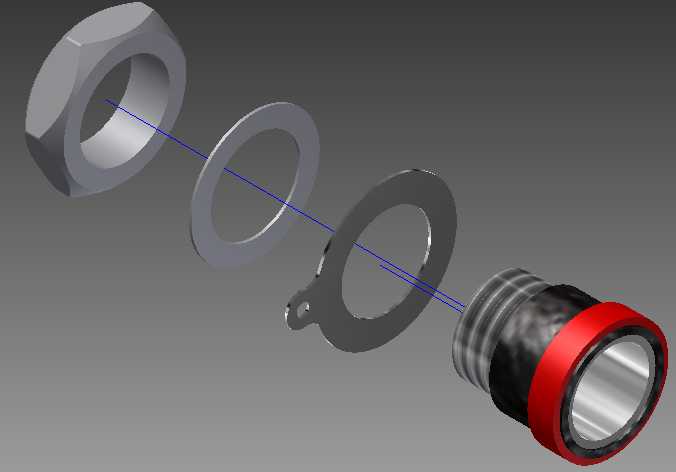

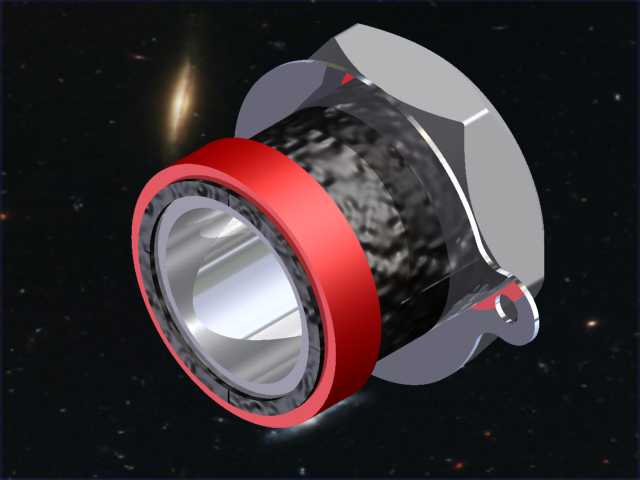

　　这类多联排布的插头端子，主要应用在低压电气控制柜、实训教学电机接线回路、小型机电设备的动力接驳场景中，承担多相电路的导电连接、线路分接功能，是电气回路里实现线缆与设备端快速接驳、稳定导通的基础连接件。从结构设计逻辑来看，这款端子采用成排等距排布的结构，单组端子以金属导电内芯作为核心导通部件，外部配置六角形锁紧结构，配合顶部红色密封防护圈，既可以实现接线后的螺纹锁紧防松，也能在接线完成后阻挡粉尘、少量溅液侵入接线位置，降低回路接触不良、绝缘失效的风险。

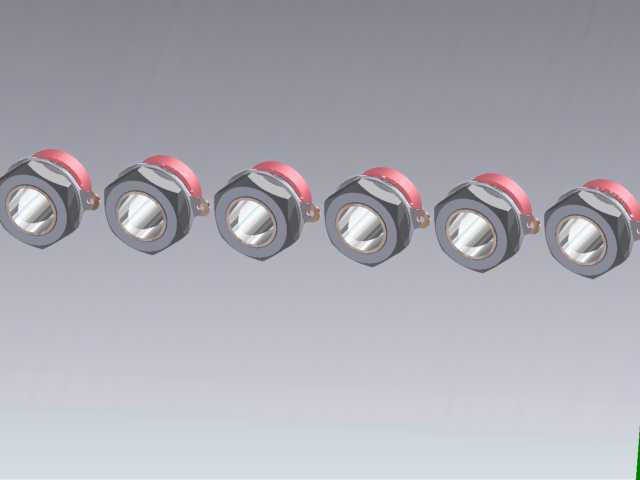

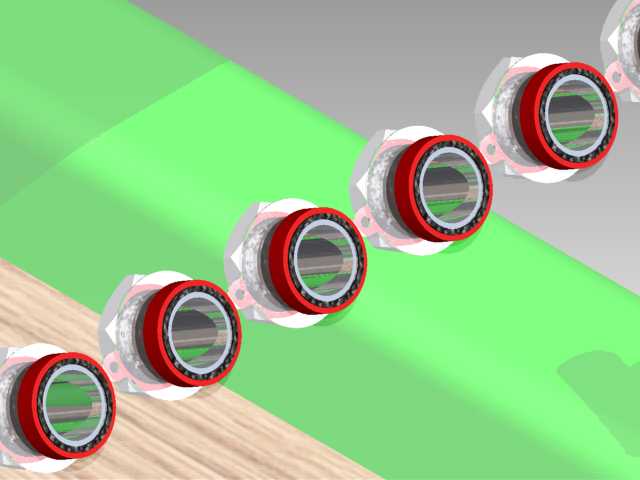

　　从安装边界维度考量，单颗端子的六角外形适配常规标准扳手的拧动操作，成排排布时相邻端子的间距经过合理预留，既不会因为间距过小导致接线时扳手操作空间不足，也不会因为间距过大造成安装空间的浪费，适配常规电气安装板的开孔排布要求，安装时可以直接在安装面板上开设对应排列的安装孔，将端子从面板正面穿入后，通过六角结构配合背部锁紧件完成面板固定，不需要额外设计复杂的安装固定支架，能大幅降低电气装配环节的加工与装配工作量。

　　在功能特性层面，这款端子的金属内芯采用导通性能优异的金属材质加工，接触面做了平整化处理，能降低线缆压接或螺丝紧固后的接触电阻，避免大电流通过时出现局部过热的问题；外部的绝缘基座部分采用耐温、绝缘性能稳定的工程材质，能在常规工业环境的温度范围内保持结构强度与绝缘性能，不会因为长期通电发热出现材质脆化、绝缘性能下降的问题。顶部的红色防护圈除了密封防护作用，也能在多回路接线时起到相序标识的辅助作用，方便接线人员快速识别对应回路，降低接线错相的概率。

　　设计过程中，首先需要匹配对应应用场景的额定载流需求，确定金属内芯的导电截面尺寸，保证长期通流时的温升在标准允许范围内；其次要平衡锁紧结构的操作便利性与连接可靠性，六角对边尺寸既要满足扳手拧动的力矩传递需求，也要控制整体外形尺寸，适配成排安装的空间要求；绝缘部分的壁厚需要经过绝缘耐压验证，保证相邻端子之间、端子与安装面板之间的绝缘距离满足电气安全规范要求，避免出现爬电、击穿的安全隐患。另外成排端子的排布直线度、相邻端子的同轴度也需要在设计时做公差约束，避免批量安装时出现个别端子与安装孔对位偏差、无法顺利装入的问题。

　　在实际设备应用中，这类端子常用来完成电机三相动力线的接驳、控制柜内部多组控制回路的分线连接，相比零散的单个接线端子，成排式的结构能让柜内接线排布更规整，后期线路检修、回路排查时也能更快速定位对应线路，减少运维环节的时间成本。针对实训教学场景的应用，这款端子的结构简单直观，能帮助初学者快速理解电气接线的锁紧方式、绝缘防护、相序区分的基础逻辑，拆装操作难度低，反复接线使用也不容易出现结构损坏，适配教学场景下高频次拆装操作的使用需求。设计时也充分考虑了不同线径线缆的适配性，端子内部的接线空腔可以容纳常规规格的多股铜芯线缆，配合锁紧螺丝能实现不同线径线缆的可靠压紧，不会因为线径差异出现压接不牢、线缆脱出的问题。
