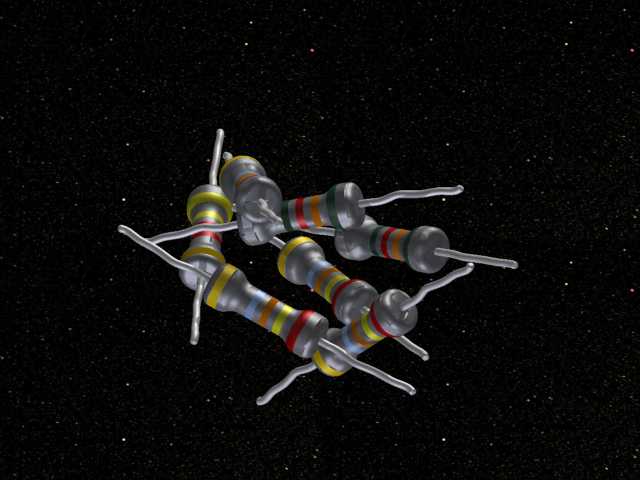

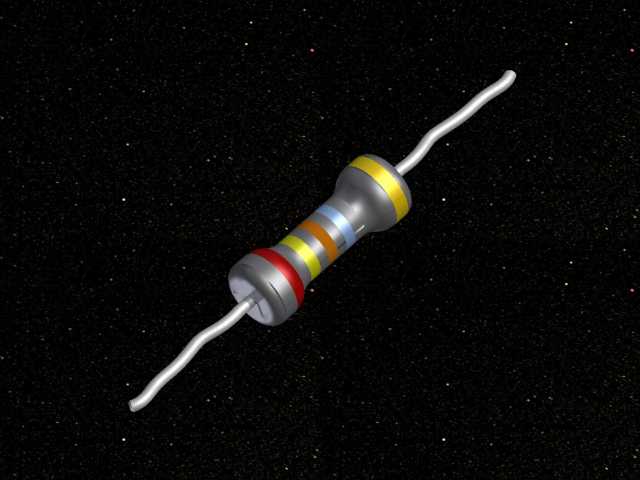

直插式色环碳膜电阻三维结构展示

　　在各类电子电路的设计与实物搭建环节，直插式色环电阻是出现频次极高的无源基础元件，小到学生实验用的面包板电路，大到工业控制柜内的主控板卡、老式家电的电源板、传统音频功放的信号通路，都能看到这类元件的身影。这类电阻的核心作用是在电路中承担限流、分压、负载匹配、信号衰减等功能，通过自身固定的阻值参数，将回路中的电流、电压调整到电路设计所需的合理区间，避免其他半导体器件因过流、过压出现击穿损坏，是电路拓扑里不可或缺的基础组成部分。

　　从结构设计来看，这类直插色环电阻采用轴向引线的对称布局，主体为圆柱形陶瓷基体，表面通过真空蒸镀工艺沉积一层均匀的碳膜作为电阻层，碳膜的厚度与刻槽的螺距直接决定了电阻的最终阻值，外层包裹高强度的绝缘耐热漆层，既可以隔绝碳膜层与外界的接触避免短路，也能提升元件的耐潮、耐热性能，延长实际使用寿命。两端采用金属压帽将碳膜层与镀锡铜引线紧密压合，保证电气连接的可靠性，引线采用平直的轴向引出设计，既可以适配手工焊接的通孔插装工艺，也能兼容早期波峰焊的自动化产线装配需求，在手工搭焊、样机调试阶段，这类直插引线也方便使用者根据安装空间的实际需求弯折调整，适配不同的孔位间距。

　　色环标识是这类电阻最具辨识度的设计特征，通过在漆层表面印刷不同颜色的环形色带，按照通用的色环编码规则标注阻值与误差等级，无需借助额外的测量工具，有经验的电路设计与维修人员可以直接通过色环排列快速读取电阻参数，在批量物料分拣、故障板卡维修排查的场景下，这种标识方式的识别效率远高于表面印刷的小字参数，也不会因为长期使用中表面字符磨损导致参数无法辨识。常规四色环电阻的前两位为有效数字位，第三位为倍率位，第四位为误差位，高精度的五色环电阻则会增加一位有效数字位，进一步提升阻值标注的精度，满足高精度测量电路、信号调理电路的参数要求。

　　在安装边界的设计考量上，这类电阻的主体圆柱直径通常在3mm到5mm区间，主体长度在8mm到12mm不等，两端引线的直径约0.6mm到0.8mm，引线伸出主体的长度单端在20mm到25mm左右，在PCB布局设计时，通常预留的通孔焊盘间距为10mm左右，既可以让电阻主体紧贴PCB板面安装节省空间，也可以根据散热需求将电阻主体架高5mm到10mm，避免电阻工作时产生的热量长期烘烤PCB板面导致板材老化。在高密度的板卡布局中，这类轴向引线的电阻也可以采用卧式贴板安装，占用的板面空间远大于贴片电阻，但在大功耗、高耐压的电路场景下，直插电阻的功率冗余、抗脉冲冲击能力要优于同参数的贴片电阻，因此在电源类电路、大功率驱动电路中仍然被广泛使用。

　　建模过程中需要重点还原电阻的结构细节：陶瓷基体的圆柱度要符合实际加工的公差范围，两端金属压帽与陶瓷基体的配合台阶要清晰，压帽表面的金属哑光质感、引线表面的镀锡光泽要做区分，外层漆层的半哑光质感与色环的印刷边界要还原真实元件的状态，避免色环边缘过于锐利失去实物的印刷质感。引线部分要还原实际元件轻微的加工形变，不要做成完全笔直的理想圆柱，更贴近批量生产元件的真实形态。在装配场景的建模中，可以根据实际安装需求调整引线的弯折角度，还原不同安装方式下的元件形态，方便在电路整机装配的干涉检查中确认元件与周边结构件、其他元器件的安全距离，避免实际生产组装时出现元件顶壳、引线触碰其他器件导致短路的问题。

　　在电路的热设计环节，这类碳膜电阻的额定功率通常在1/8W到2W区间，不同功率等级的电阻主体尺寸会有明显差异，建模时需要根据所选功率参数匹配对应的外形尺寸，避免出现尺寸与功率参数不匹配的问题。当电阻工作在额定功率状态下，表面温度会达到上百摄氏度，在布局时需要与周边的塑料结构件、电解电容等耐热性较差的器件预留足够的安全间距，这也是三维建模过程中需要重点核对的安装边界要素，通过三维模型的空间校验，可以提前发现布局中存在的热干涉、结构干涉问题，减少后续样机试制阶段的改板次数，提升研发效率。
