多款式彩色创意回形针结构设计

　　日常办公场景里，回形针是最容易被忽略但使用频次极高的小五金件，不同于常规单一镀铬的普通回形针，本次设计的多款式回形针覆盖了常规办公夹持、文创装饰、文件分类标识等多个细分使用场景，从结构根源上优化了传统回形针容易刮纸、夹持力不足、长期使用易变形松脱的常见问题。做这类小尺寸线材弯折件的结构设计，首先要明确不同使用场景下的夹持力阈值：常规A4打印纸单张厚度约0.1mm，日常办公夹持10-20页纸张的场景下，线材的弯折回弹量需要控制在0.3mm以内，否则会出现夹不紧、纸张滑落的问题；如果是用于文创装饰、手账搭配的款式，夹持力可以适当降低，重点优化表面涂层的附着力和色彩辨识度，避免弯折处涂层开裂掉漆。设计过程中首先确定基础款的线材直径，

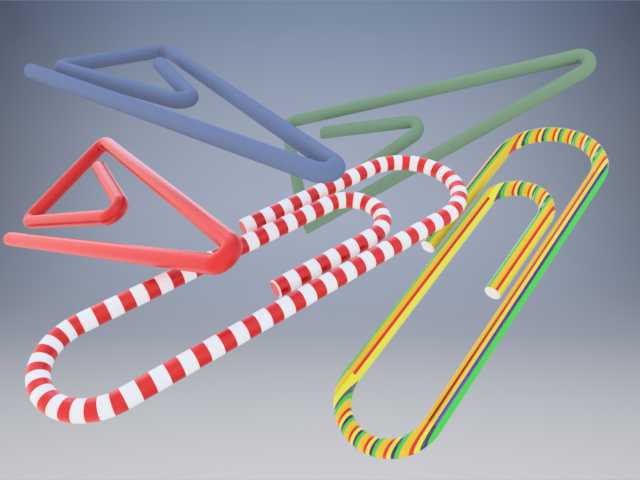

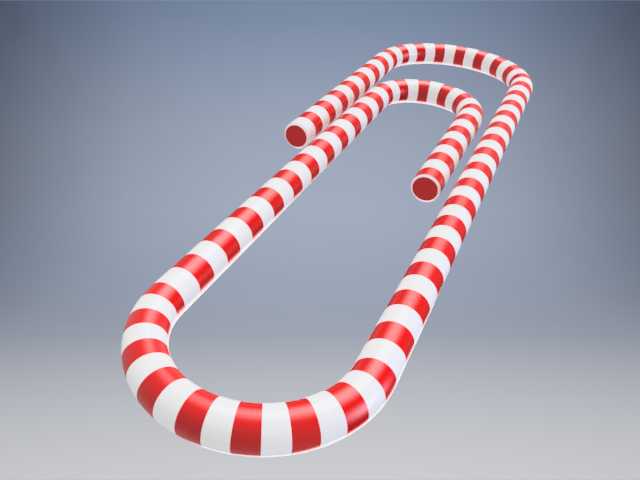

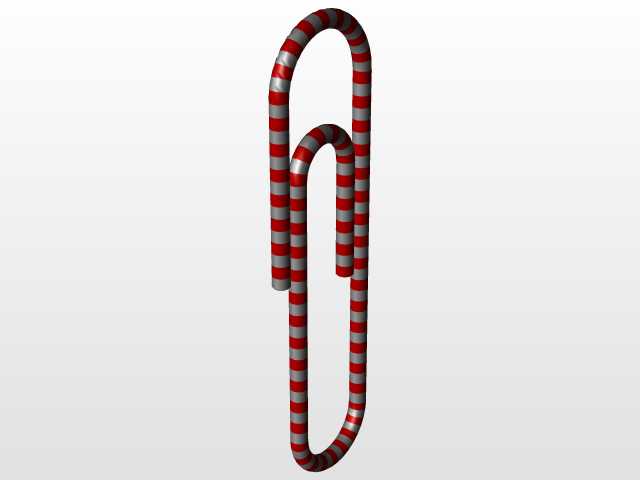

　　常规办公款选用0.8mm直径的碳素弹簧钢线材，弯折处的内圆角统一设置为1.2mm，这个尺寸既可以避免弯折处应力集中导致的断裂问题，也能保证回形针穿过纸张叠层时不会刮破纸面，传统回形针经常出现刮纸问题，本质就是弯折内圆角过小，线材端面没有做圆滑过渡，本次设计所有线材的切断端面都做了R0.2的倒圆处理，哪怕是快速夹取文件也不会勾破纸张边缘。不同造型的回形针在结构逻辑上做了区分：三角造型的款式加大了外侧夹持臂的张开角度，适合夹持较厚的文件册、票据叠层，张开后两个夹持臂的平行度公差控制在0.1mm以内，避免夹入纸张后出现单侧受力不均的翘边问题；条纹包覆款的外层做了0.1mm厚的环保PVC包覆层，一方面可以增加和纸张之间的摩擦力，

　　提升夹持稳定性，另一方面彩色条纹可以作为文件分类标识，不同颜色对应不同类别的文件，在档案整理、财务票据分类场景下能大幅提升分拣效率；彩虹条纹款做了多段色彩的曲面过渡，弯折处的包覆层做了预拉伸处理，经过上千次弯折测试也不会出现涂层起皱、脱落的问题。安装边界和尺寸适配方面，常规款回形针的整体长度控制在32mm，宽度8mm，这个尺寸刚好适配常规办公文件袋、文件夹的插袋尺寸，不会因为尺寸过大突出文件边缘造成勾挂；创意款的最大外轮廓尺寸不超过40mm，哪怕是夹在笔记本封面上作为装饰也不会影响笔记本的正常合盖。实际生产过程中，这类线材弯折件的成型是通过多工位自动弯折机一次成型，设计时特意将所有弯折角度设置为设备可一次冲压成型的角度，

　　避免二次弯折带来的尺寸误差，成型后的回形针经过热处理提升线材弹性，表面做防锈处理后再进行包覆层或者彩色涂层的加工，保证产品在潮湿的办公环境下也不会出现锈迹污染纸张的问题。很多人觉得回形针结构简单不需要做精细化设计，但实际上这类高频使用的小五金件，每一个弯折角度、每一处圆角尺寸、每一段线材的直径选择，都会直接影响实际使用体验，比如传统回形针夹过厚的纸张后容易出现永久变形无法再次使用，本次设计通过调整弯折处的应力分布，让回形针在夹持30页A4纸松开后，回弹变形量不超过0.05mm，可以反复使用上千次依然保持足够的夹持力。另外针对财务场景下经常需要用回形针夹持发票、薄票据的需求，特意将其中一款的夹持端做了微压花处理，压花深度0.05mm，既不会损伤薄票据的纸面，又能增加摩擦力，哪怕是夹持很薄的热敏纸发票也不会轻易滑落。不同款式的回形针在重量上做了统一控制，单枚重量不超过1.2g，整盒100枚的重量控制在120g左右，方便日常办公携带，不会给通勤包增加过多负重。
