矿山井下作业用便携式气动装药装置

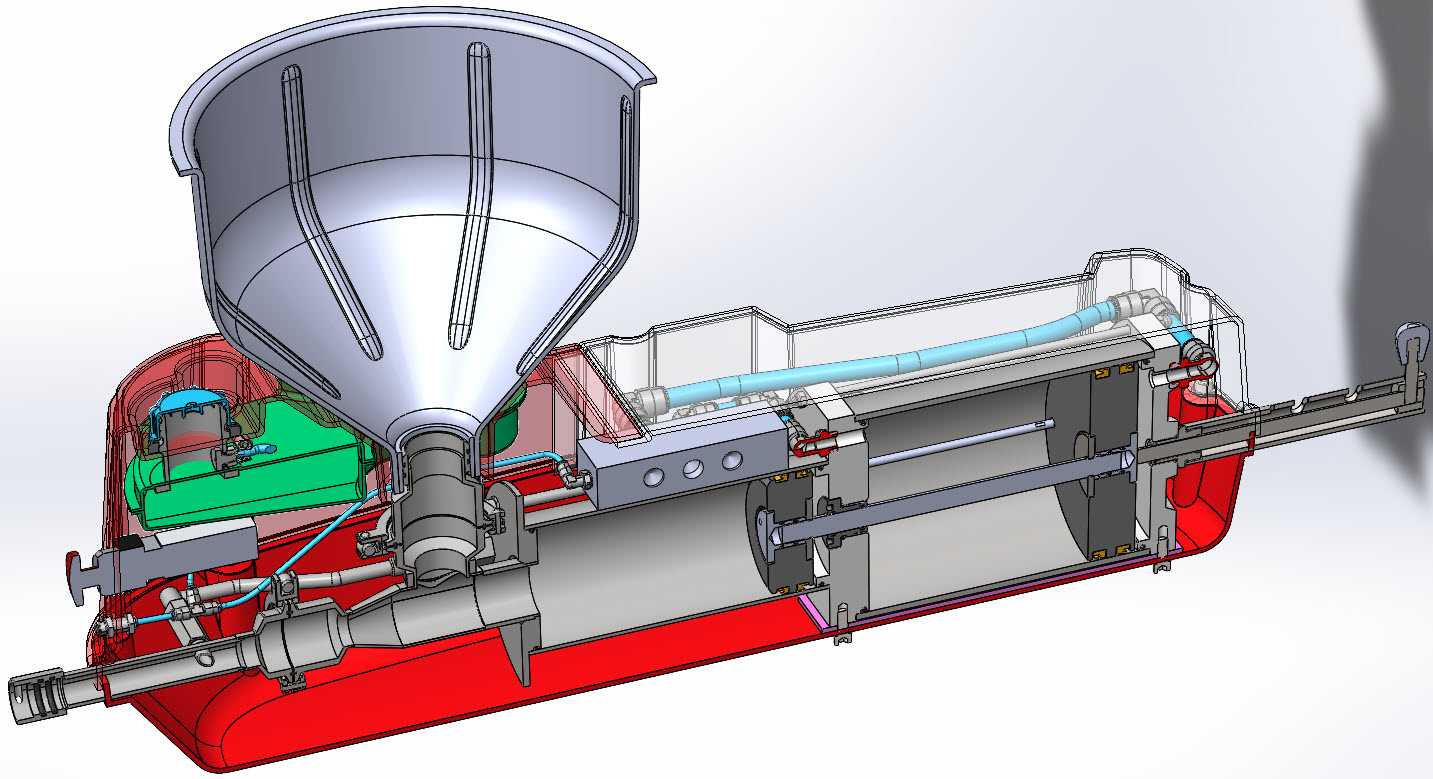

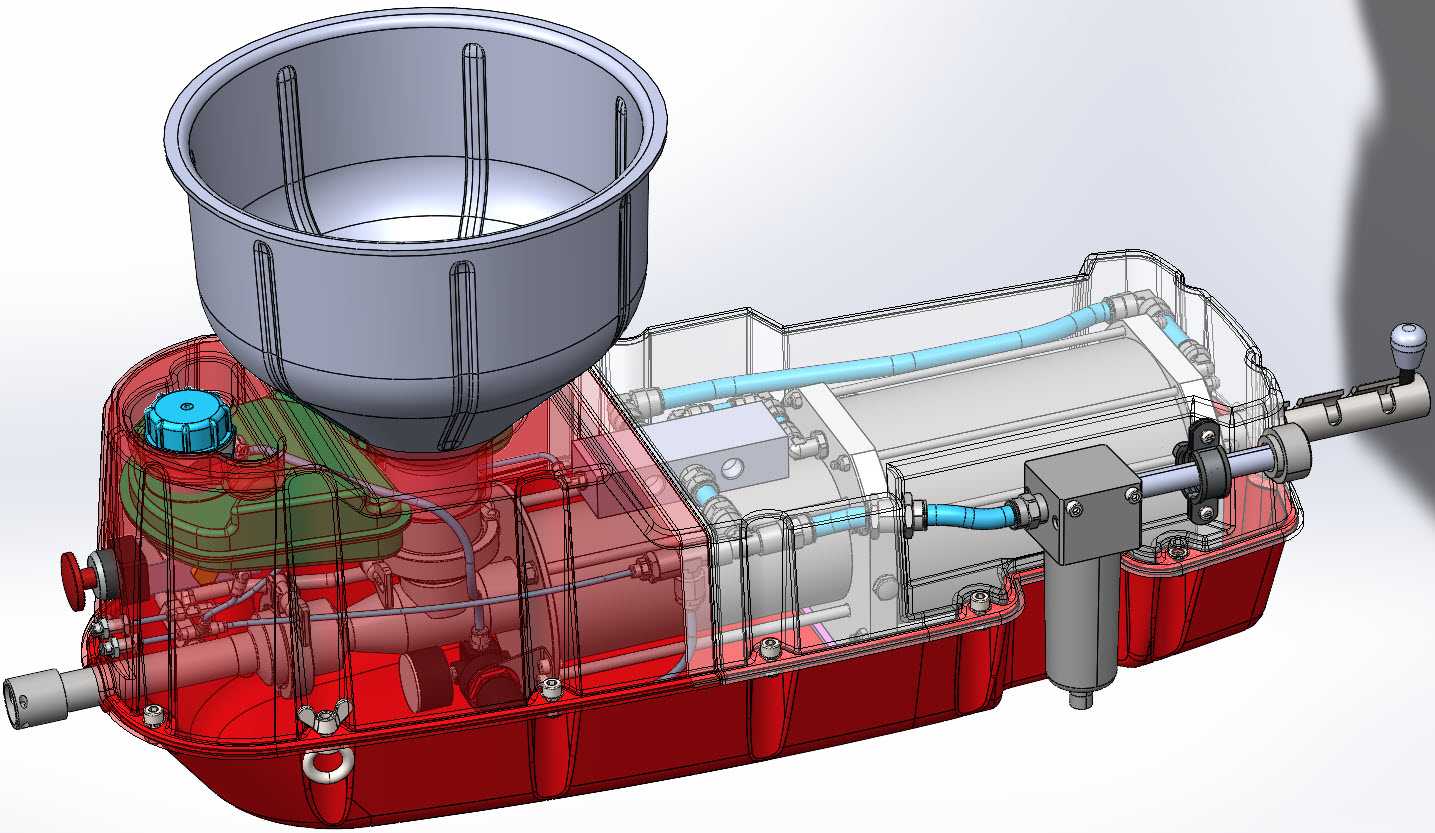

　　在地下矿山采掘作业面，受巷道断面尺寸限制、作业面通风条件约束以及防爆安全要求，常规大型装药设备无法进入狭窄作业区域，人工装药不仅作业效率低下，还存在作业人员长时间暴露在顶板浮石风险区域的安全隐患，这款便携式气动装药装置正是针对这类受限空间钻孔装药场景开发的专用作业机具。从结构布局来看，装置采用集成式壳体设计，下部红色壳体为气动动力与输送管路的集成容纳腔，所有气动控制阀体、换向组件、输送管路接头均内置在壳体内部，仅在壳体外侧预留气路快速接头、装药输出接头以及操作旋钮，避免井下作业时碎石磕碰、矿尘侵入造成的部件损坏，壳体底部设置的金属吊环可配合巷道内的临时挂钩实现装置悬挂作业，适配不同高度的钻孔位置装药需求。

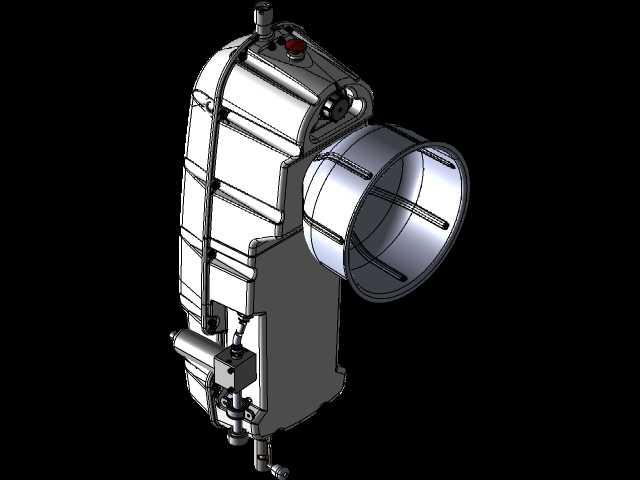

　　上部的漏斗状料仓采用大敞口锥面设计，锥面倾斜角度经过反复验证，能够保证粉状或颗粒状装药介质依靠自重顺畅下落至下部输送腔，不会出现物料架桥、卡滞的问题，料仓内壁设置的竖向加强筋在不增加过多壁厚的前提下提升了料仓抗磕碰能力，即使在转运过程中受到巷道壁碰撞也不会出现变形凹陷影响物料流动。装置的动力来源为井下作业面常规配置的压缩空气管路，无需额外配置电源或其他动力源，完全符合井下防爆作业的安全要求，气动回路采用集成式阀块设计，减少了管路接头数量，降低了压缩空气泄漏的概率，气路驱动的输送机构可实现装药介质的匀速定量输送，通过侧面的调节旋钮可调整压缩空气流量，进而匹配不同孔径、不同深度钻孔的装药速度要求，

　　避免装药速度过快造成的介质返喷或者速度过慢影响作业效率。从安装与使用边界来看，装置整体外形尺寸控制在单人可搬运的范围内，重量分配经过优化，料仓空载状态下装置重心靠近操作侧，作业人员单人即可完成装置移位、接气、加料的全流程操作，不需要额外辅助人员配合。装置输出端可连接不同直径的装药软管，适配向上、水平、向下等任意方向的钻孔装药作业，尤其是针对顶板部位的上向钻孔，装置的输送压力可克服装药介质自重，将介质顺利输送至孔底位置，保证装药密度符合爆破作业要求。在结构设计过程中，所有与装药介质接触的部位均采用耐磨非金属材料衬层，避免长期输送颗粒状介质造成的壳体磨损，同时减少介质输送过程中的静电积聚，符合井下作业的防静电安全要求；

　　外露的金属部件均做防锈防腐处理，可适应井下高湿度、多粉尘的恶劣作业环境，装置的易损部件如密封件、管路接头均采用矿用通用标准件，作业面现场即可完成更换维护，不需要返厂维修，降低了设备的运维成本。不同于固定式装药设备需要配套复杂的物料输送系统，这款装置可直接在作业面完成加料、装药的全流程，料仓单次装填量可匹配3-5个常规深度爆破孔的装药需求，作业间隙可快速完成补料，大幅缩短了单作业面的装药作业时间，同时作业人员可站在距离钻孔一定距离的安全位置完成操作，避免近距离接触孔口可能出现的掉块、塌孔风险。在气路安全设计上，装置设置了过载泄压结构，当输出端管路出现弯折堵塞时，泄压阀会自动开启排出多余压缩空气，避免管路内压力过高造成的爆管或者部件损坏，操作旋钮采用大尺寸防滑设计，作业人员佩戴矿用防滑手套也可准确完成操作调节，不会出现操作打滑的问题。
