矿山井下用便携式气动装药器结构设计

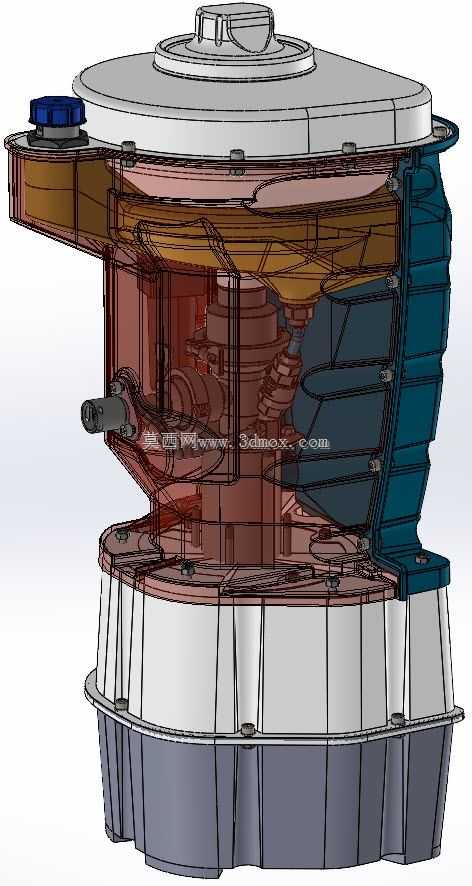

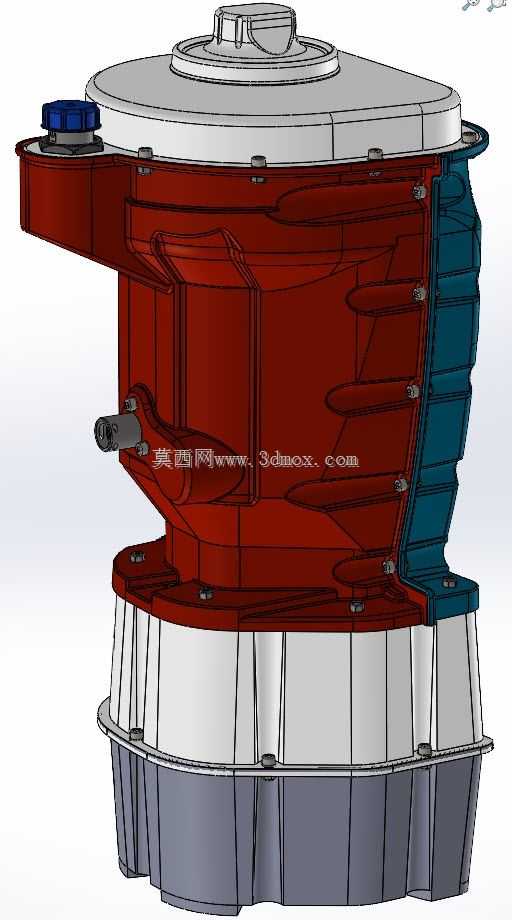

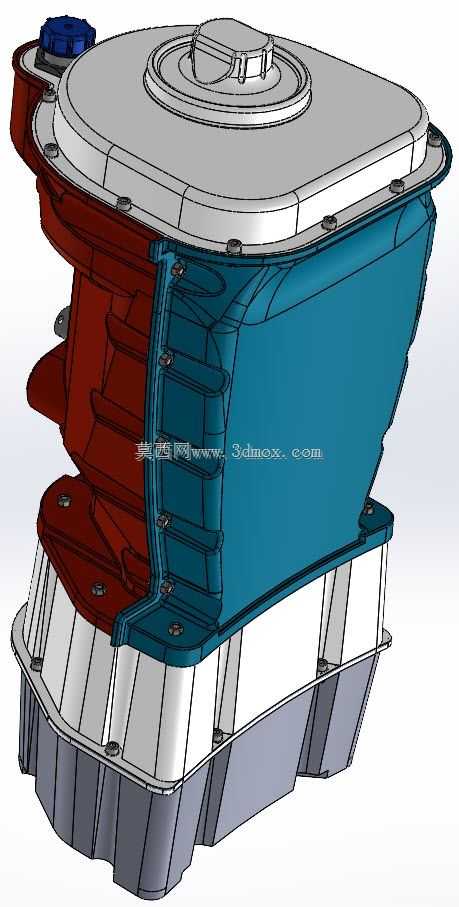

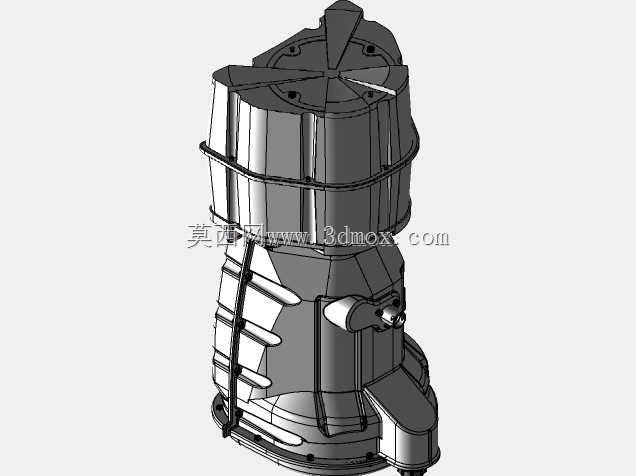

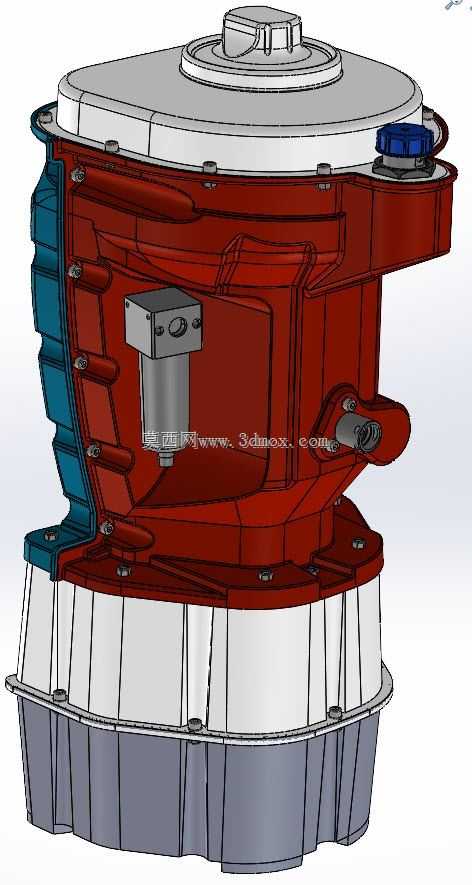

　　在地下矿山采掘作业环节，炮孔装药是爆破工序里耗时占比不低的操作环节，传统人工装药不仅作业强度大，面对向上、倾斜等任意方向的钻孔时，药卷送入深度、装药密度很难保持一致，直接影响后续爆破的块度控制与爆破效率，这款便携式气动装药设备正是针对这类井下作业痛点开发的专用作业装置。从结构设计逻辑来看，设备整体采用分层堆叠的舱体布局，最上层为封闭的药料存储舱，顶部设置带密封结构的加料口，侧边预留的蓝色接口为压缩空气接入端，接口内置单向阀结构，避免作业过程中药料反向倒灌进压气管路；存储舱下方为定量送料腔体，腔体侧壁做了加厚的加强筋结构，一方面承受压气作业时的内部气压载荷，另一方面抵御井下搬运过程中的磕碰损伤，

　　腔体侧面伸出的金属出料管可对接不同直径的装药软管，适配不同孔径的炮孔作业需求。设备下半部分为气动控制与导流腔体，外侧设置的多道环形折边结构并非单纯的造型设计，而是兼顾了手持作业时的防滑握持需求，以及舱体拼接时的安装定位基准，相邻舱体之间通过周向均匀布置的紧固件连接，接缝处设置密封胶条，保证压气作业时的整体气密性，避免气压泄漏导致的送料压力不足问题。考虑到井下作业空间狭窄、设备需要频繁转移作业面的实际需求，整体结构做了紧凑化处理，外径控制在单人双手可环抱的尺寸范围内，整机重量满足单人短距离搬运的要求，不需要额外的吊装辅助设备即可在采掘工作面之间转移。设备的气动控制逻辑采用压气差压送料原理，接入井下常规的压缩空气管网即可作业，

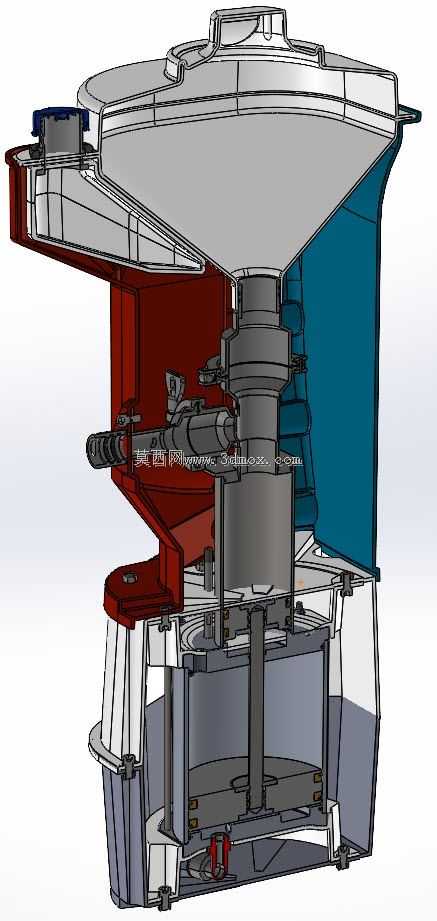

　　不需要额外配置电源或动力源，适配井下无防爆电源区域的作业要求；送料过程中可通过调节进气压力控制送料速度，针对不同硬度的炸药药卷、不同深度的炮孔调整作业参数，保证装药密度达到爆破设计要求，减少返药、堵孔等作业故障。从安装边界来看，设备底部为平整的支撑端面，可直接放置在井下巷道的平整地面上作业，不需要额外制作安装基础，出料管的伸出位置距离设备底部有足够的操作空间，方便作业人员对接装药软管、调整送料方向；设备侧面的控制部件均做了内嵌式设计，避免搬运过程中被巷道岩壁、支护构件刮碰损坏，所有外露的金属部件均做了防锈处理，适配井下高湿、高粉尘的作业环境。在结构细节处理上，舱体内部的送料通道做了圆弧过渡设计，避免药料输送过程中出现卡滞死角，

　　存储舱内壁做了光滑处理，减少药料残留，每次作业结束后仅需要通入压气吹扫即可完成基本清理，降低井下设备维护的工作量；顶部的加料口盖采用快拆结构，不需要额外工具即可完成开启与封闭，缩短装药准备时间。针对任意方向钻孔的装药需求，设备的送料压力可稳定维持在适配区间，无论是水平钻孔、向上的仰孔还是倾斜角度的炮孔，都能将药料稳定输送到孔底位置，避免人工送药时药卷卡在孔中段、无法送到指定位置的问题，同时压气送料的方式可以将药卷压实，保证炮孔内的装药连续性，提升爆破作业的整体效果。设备的分体式舱体设计也方便井下故障排查，出现密封件磨损、通道堵塞等问题时，可快速拆开对应舱段进行处理，不需要整体拆解设备，减少作业面的故障停机时间。
