矿山井下作业用便携式气动装载充电装置

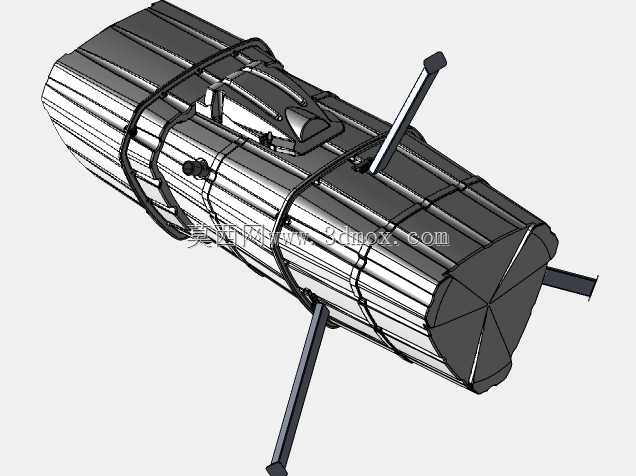

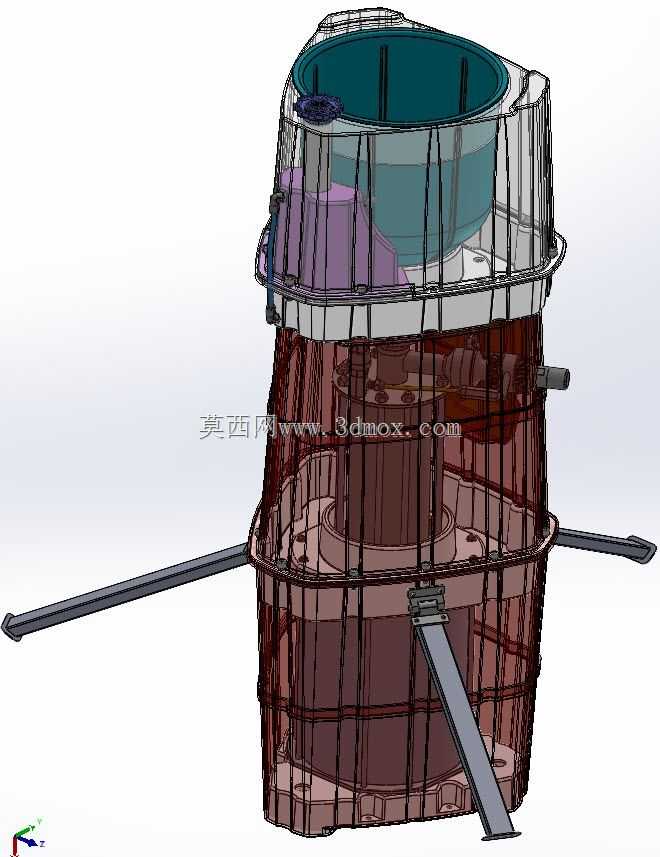

　　地下矿山开采作业中，受限空间内的钻孔作业配套装载一直是现场施工的痛点，常规固定式装载设备无法适配掘进工作面不断推进的作业需求，也难以在多分支、小断面的巷道内灵活转场，这款便携式气动充电装置正是针对这类场景开发的配套作业设备。从结构设计来看，装置主体采用上下分段式筒形结构，上段为气动动力转换腔体，内部预留压缩空气导流通道与能量转换组件安装位，顶部采用非对称圆弧收口设计，既能够避让钻孔作业时的钻杆摆动空间，也能在装置倾斜放置时避免内部积液留存，腔体侧壁设置的快插式气路接口可直接对接井下常规压风管路，无需额外配置动力源，适配矿山现有压风系统的压力区间，无需单独布设供电线路，从根源上规避了井下带电作业的安全风险。下段为储料与装载执行腔体，

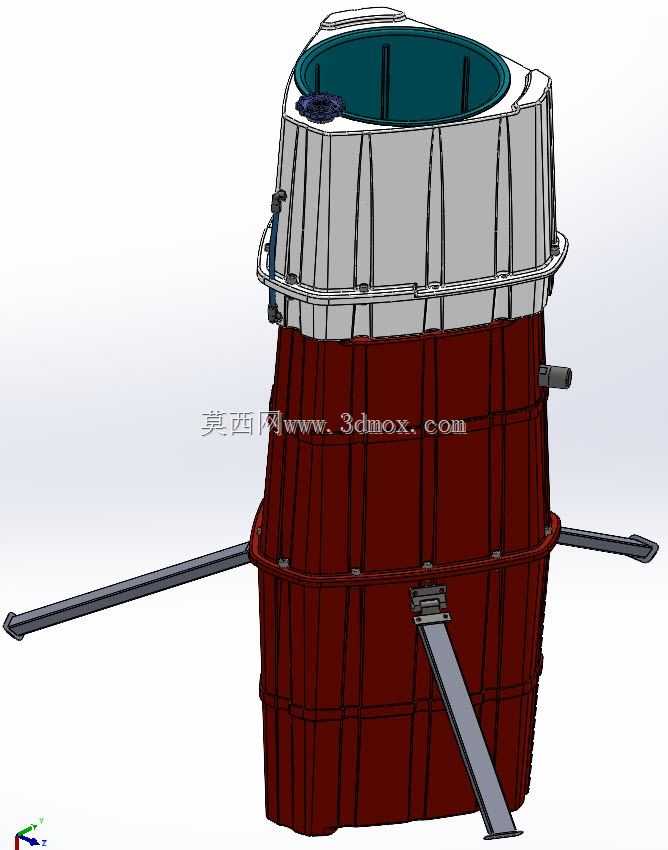

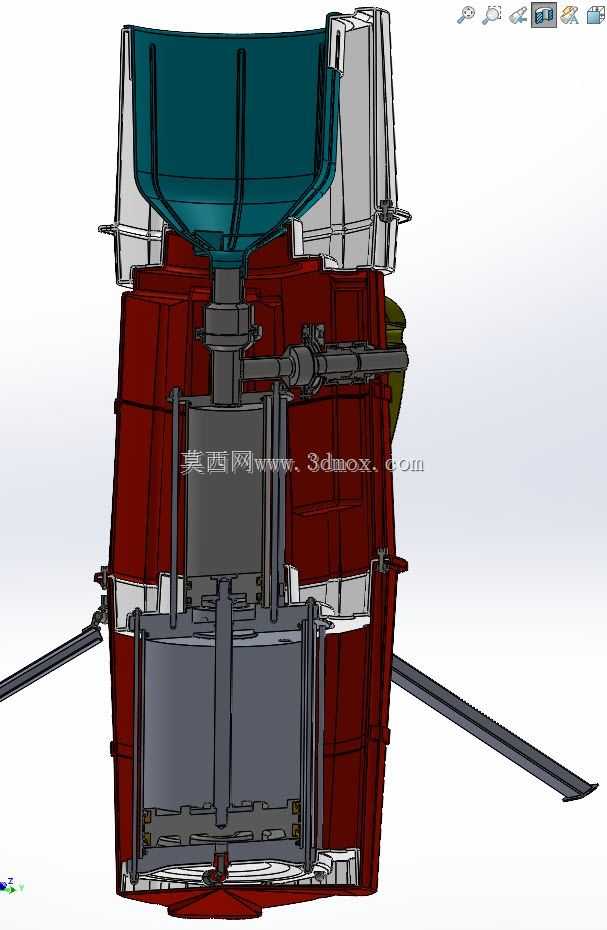

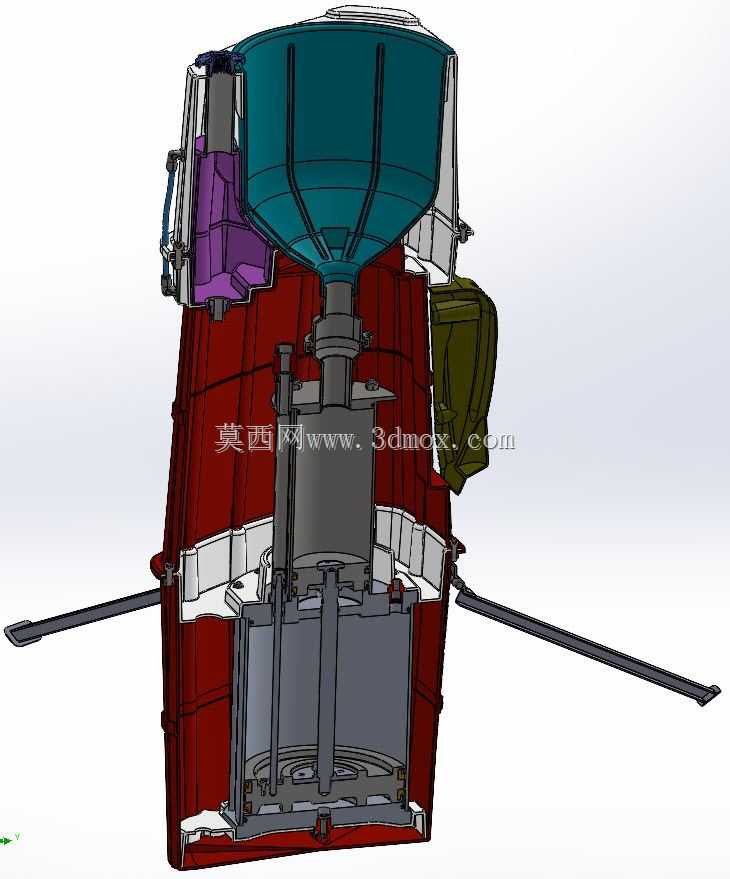

　　外部采用加强筋式竖向棱条结构，在不额外增加壳体壁厚的前提下提升整体抗挤压、抗碰撞性能，能够承受巷道内碎石掉落的冲击以及转场过程中的磕碰，腔体下部伸出的三根可折叠支撑支腿，展开后可根据钻孔的倾斜角度调整单腿伸出长度，让装置在不平整的巷道底板、甚至有一定坡度的作业面上都能保持稳定的工作姿态，支腿收起后可贴合在筒身外侧，整体外轮廓无突出尖锐结构，方便作业人员单人背负或拖拽转场，适配井下狭窄巷道的通行条件。装置的功能逻辑围绕井下任意方向钻孔的机械化装载需求设计，不同于常规地面装载设备仅能适配水平或小倾角作业的局限，该装置通过内部的气控送料结构，可在装置随钻孔角度调整为垂直向上、倾斜向下等任意姿态时，稳定完成装填物料的定量输送，

　　配合钻具完成钻孔作业的配套装载工序，替代传统人工装填的作业模式，降低作业人员在工作面空顶区的停留时长，减少片帮、掉渣带来的安全隐患。从安装边界来看，装置支腿完全展开后形成的支撑覆盖直径可适配常规掘进工作面的作业空间，最小收缩状态下的外廓尺寸能够通过井下最窄的人行通道，气路接口采用矿山通用的标准快接规格，无需额外加工转换接头即可完成现场接驳，整体结构无易损的精密外露部件，日常维护仅需定期清理腔体内部残留的物料残渣，即可在井下高粉尘、高湿度的恶劣环境下长期稳定工作。设计过程中充分考虑了井下作业的操作习惯，所有可操作的锁紧、调节结构都采用大尺寸扳把式设计，作业人员佩戴厚重的劳保手套也可完成单手操作，无需额外使用工具，

　　气路控制组件设置在筒身侧面便于操作的高度位置，作业人员站在设备侧方即可完成送料速度、气压大小的调节，无需探身到钻孔正下方操作，进一步提升作业安全性。筒身中部设置的环形防护栏既可以作为转场时的提携把手，也能在装置意外倾倒时保护侧面的气路接口不被直接碰撞，接口处预留的密封结构可在压风接通后自动完成气路密封，避免井下压风泄漏产生的噪音与动力损耗。
