泵送粘性液体气动活塞泵结构设计

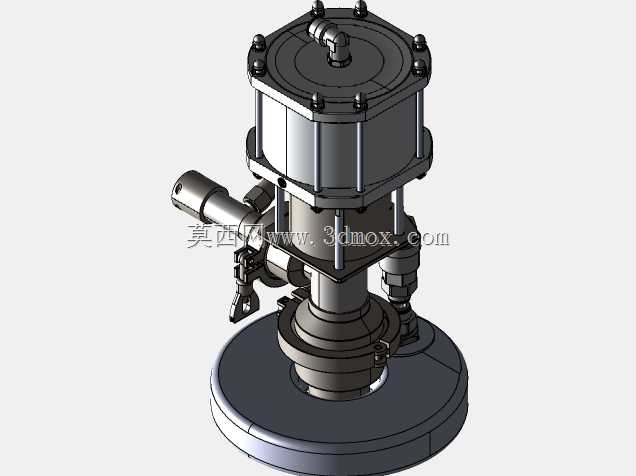

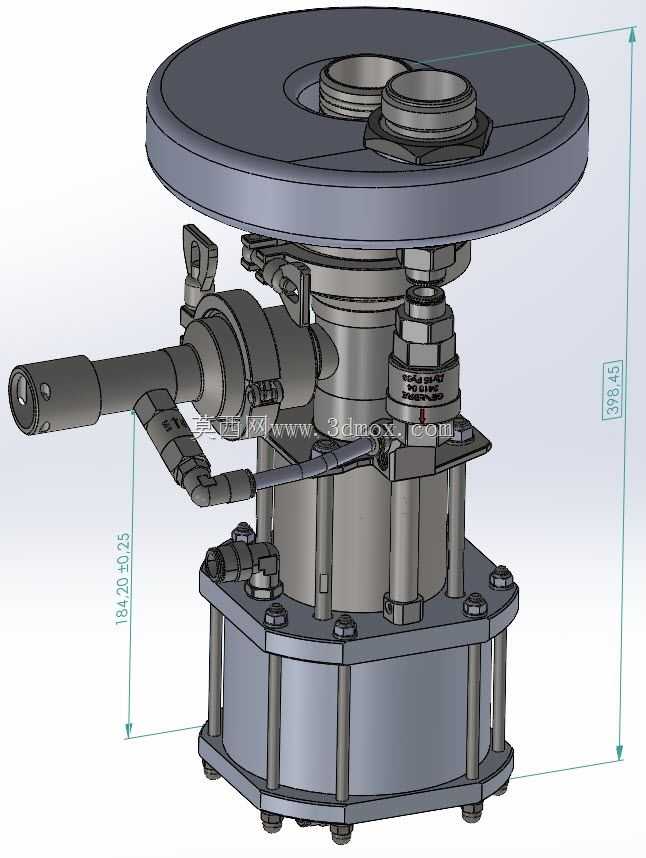

　　在涂料、胶粘剂、高粘度油料这类介质的输送场景里，普通离心泵容易出现介质粘附叶轮、输送效率骤降甚至无法起压的问题，这款气动活塞泵的结构设计，正是针对这类高粘性流体的输送需求做的定向优化。从整体结构来看，设备采用立式同轴布局，顶部设置了两个流体接口，分别对应介质输入与输出通路，接口采用标准外螺纹连接形式，可直接对接现场的硬管或者带快接接头的软管，不需要额外做转接法兰，能减少现场安装的管路改造成本。设备总高度控制在184mm左右，底部采用多根立柱拉紧的密封腔体结构，底座上预留了均匀分布的螺栓安装孔，安装时可直接固定在储料桶的顶盖或者设备安装支架上，安装边界的投影直径与顶部法兰盘尺寸匹配，不会额外占用过多安装空间，适合在紧凑的生产线工位、小型供料系统里布置。

　　驱动端采用压缩空气作为动力源，不需要布置防爆电机与复杂的电气布线，在有易燃易爆挥发性气体的涂装车间、胶粘剂调配工位这类对防爆有要求的场景里，使用安全性远高于电动泵体。气动换向阀组集成在泵体中部的支架上，气路管路采用硬质金属管弯折成型，管路走向避开了活塞运动的干涉区域，同时做了管卡固定，避免设备长期往复运行时管路出现共振松动。活塞组件与缸筒之间采用多道密封结构，针对粘性介质容易夹带微小固体颗粒的特性，密封件前设置了刮料环，能在活塞往复运动时刮除粘附在缸壁上的介质，减少密封件的磨粒磨损，延长密封件的更换周期。

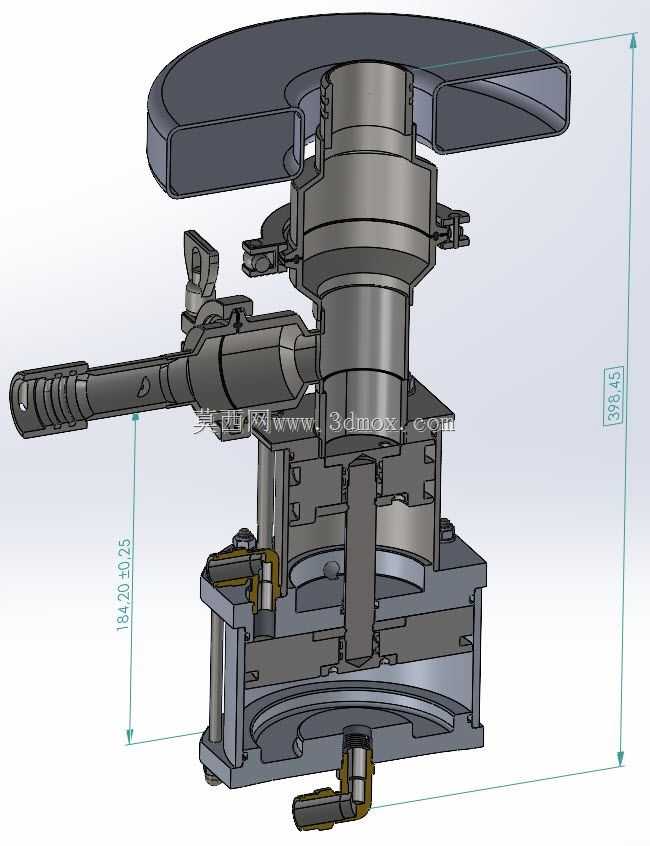

　　设计过程中，顶部的圆形法兰盘做了加厚处理，一方面作为接口的安装基座，另一方面可以承受管路连接时产生的扭转力，避免接口受力变形导致密封失效。中部的固定支架同时承担了气路元件安装、缸体定位的双重作用，支架上的安装孔位做了公差匹配，保证气路换向阀的安装位置精度，让换向动作的触发位置保持一致，避免活塞运行到行程端点时出现撞缸或者行程不足的问题。底部的腔体为气动换向的配气腔，腔体的密封面采用平面密封加O型圈的组合形式，装配时不需要涂抹密封胶，后期拆解维护时清理更加方便，也不会有密封胶碎屑掉入气路导致换向阀卡滞的风险。

　　实际使用时，这款泵可以直接插入敞口的储料桶内，通过顶部法兰固定在桶口位置，不需要额外搭建泵架，输送粘度范围覆盖从普通机油到中等粘度的密封胶、涂料类介质，输送过程中活塞的往复速度可以通过进气压力调节，进而控制介质的输出流量，不会因为介质粘度变化出现流量大幅波动。侧向伸出的气路接口与流体接口呈垂直布置，管路排布时可以分别走向不同方向，避免气路与料管出现交叉干涉，现场布线布管更加规整。针对粘性介质流动阻力大的特点，流道设计时尽量减少了直角转弯，所有流道转角都做了圆弧过渡，减少介质在流道内的滞留，避免长期使用后介质干结堵塞流道。

　　从建模细节来看，所有的紧固件都采用了标准件模型，螺栓的伸出长度、螺母的拧紧空间都做了校核，后期实际加工装配时，扳手的操作空间足够，不会出现螺栓无法拧紧的问题。立柱的分布位置避开了底部腔体的密封面，螺栓预紧时不会导致腔体变形出现漏气问题。顶部的两个接口高度做了差异化设计，其中位置稍高的接口为介质出口，稍低的为排气或者溢流接口，符合流体输送的气液分离逻辑，避免泵体启动时出现气堵导致无法正常吸料。
