拱形金属桁架结构机库整体框架设计

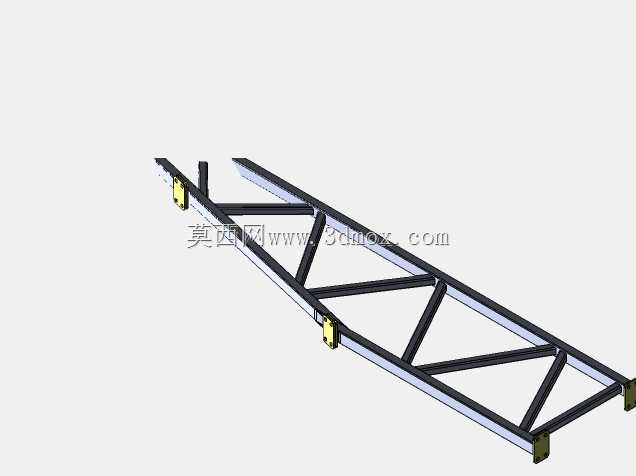

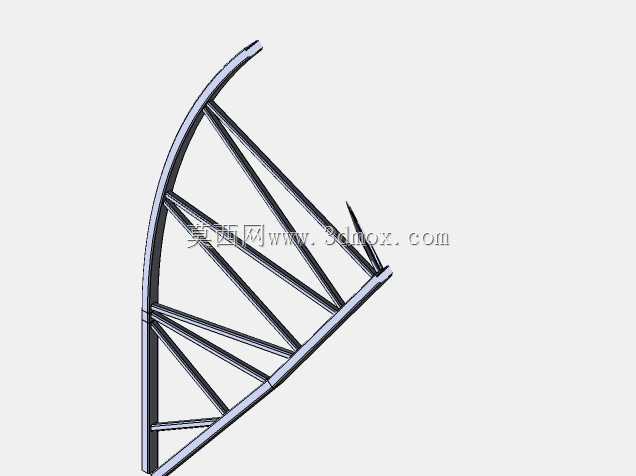

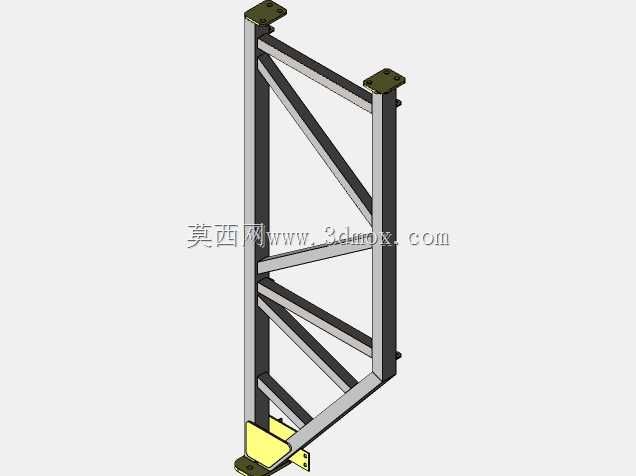

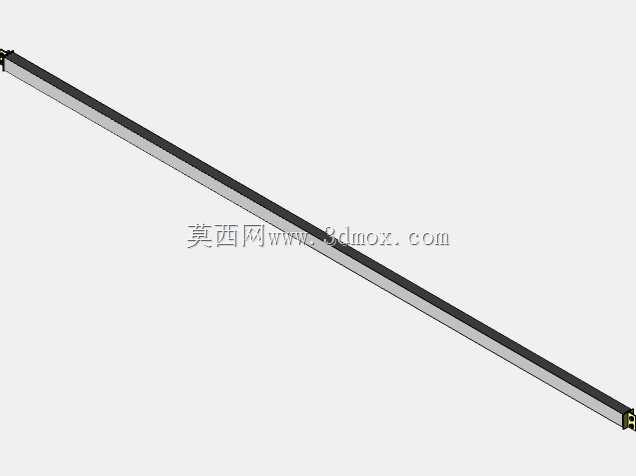

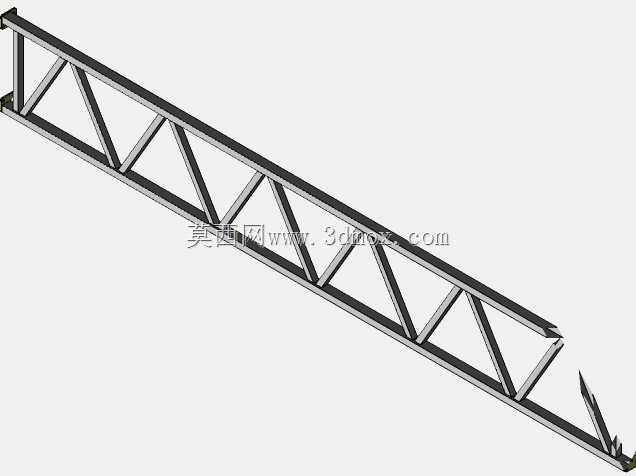

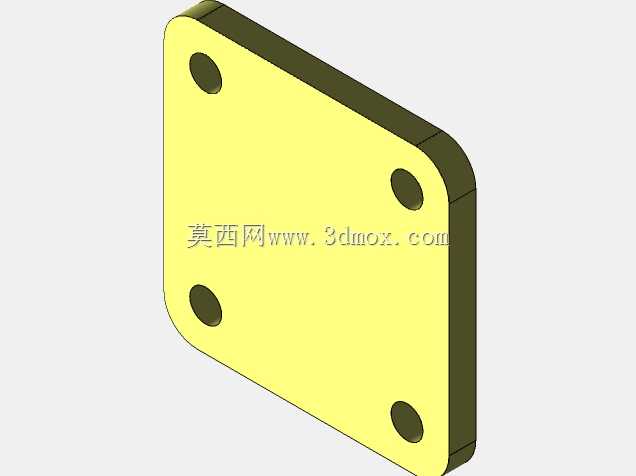

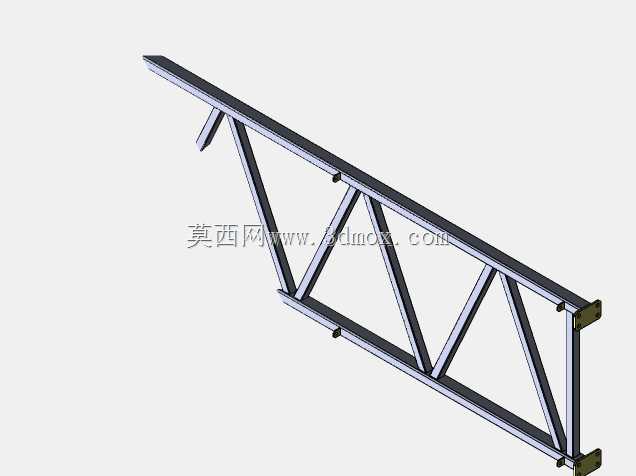

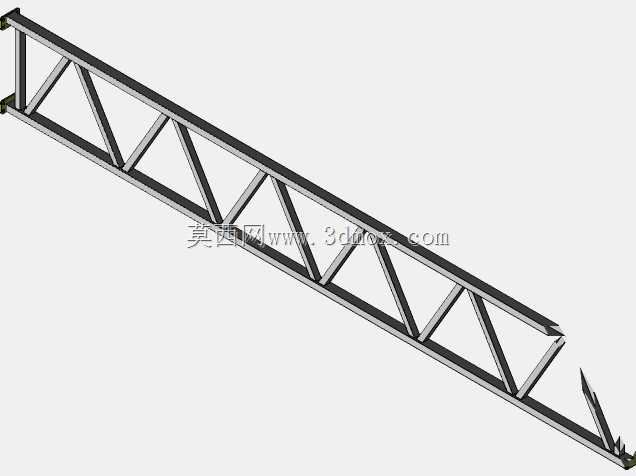

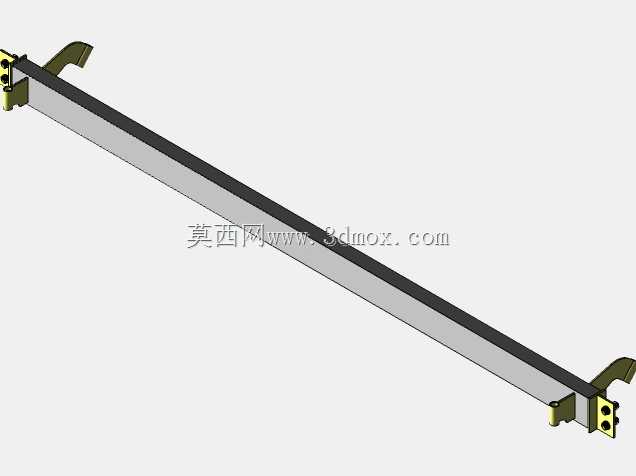

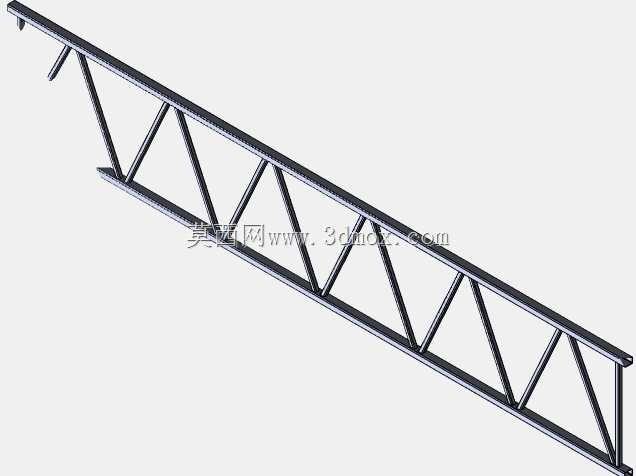

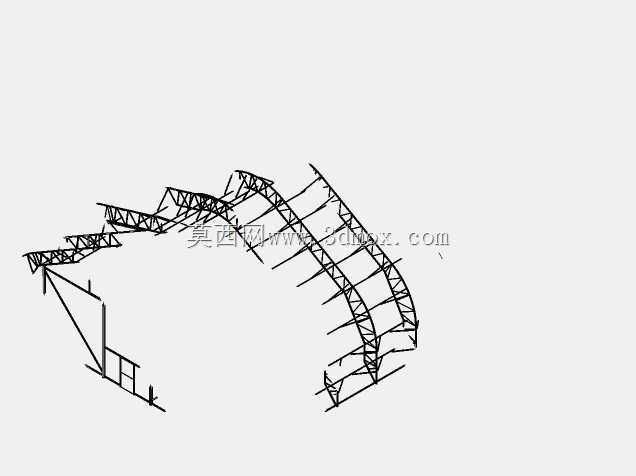

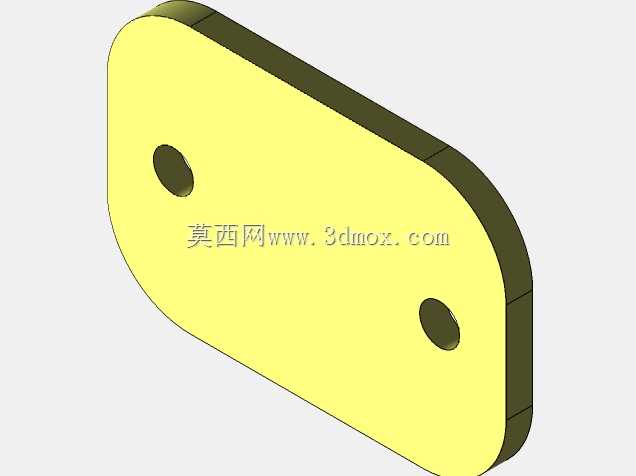

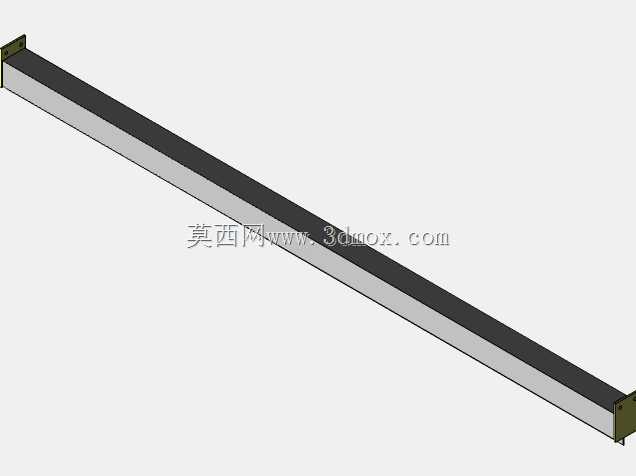

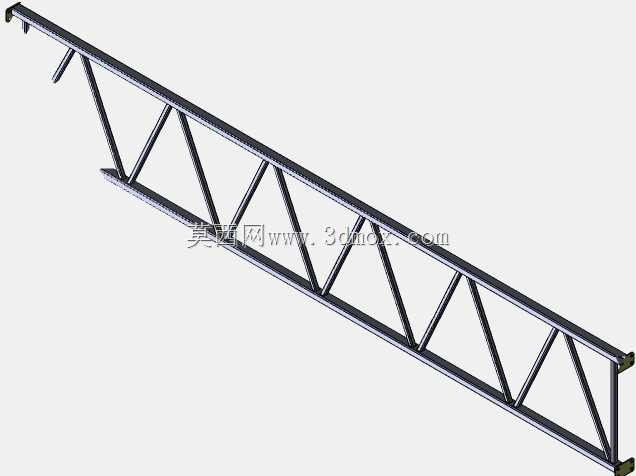

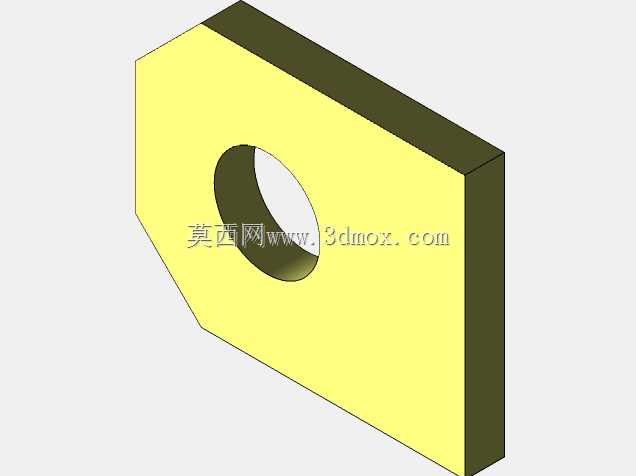

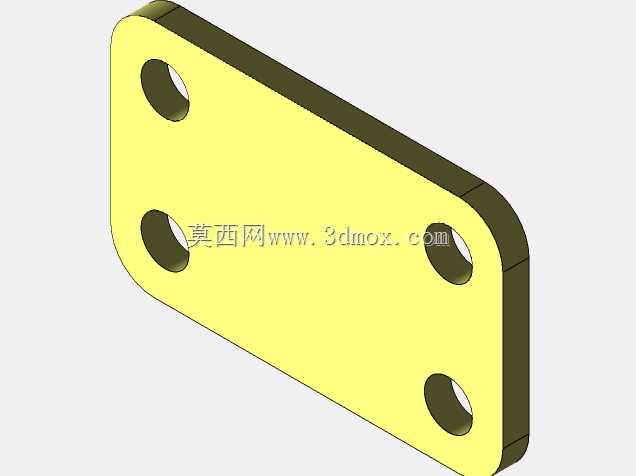

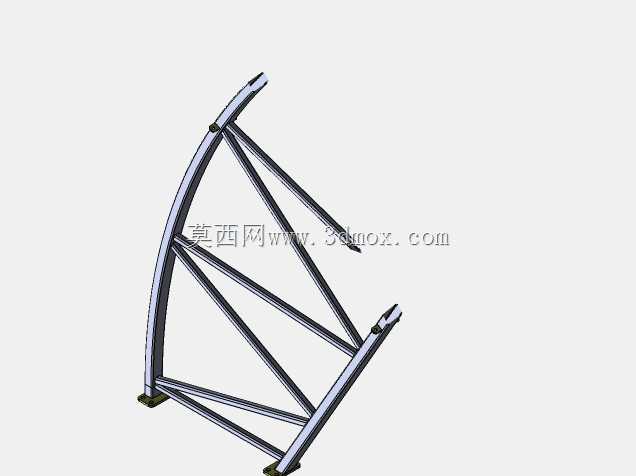

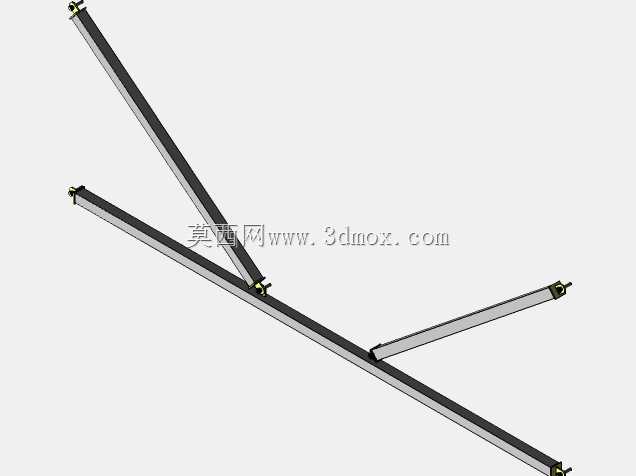

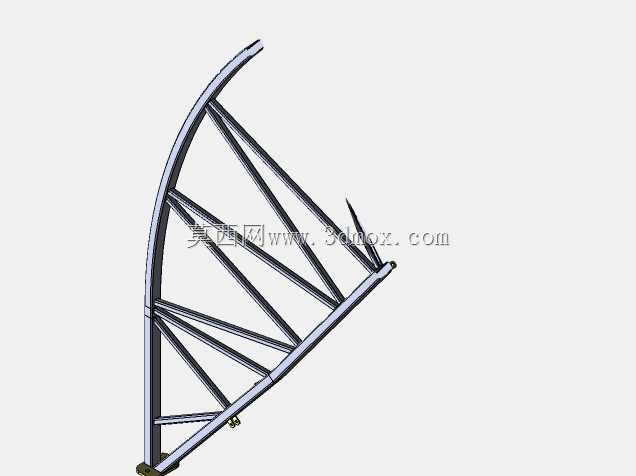

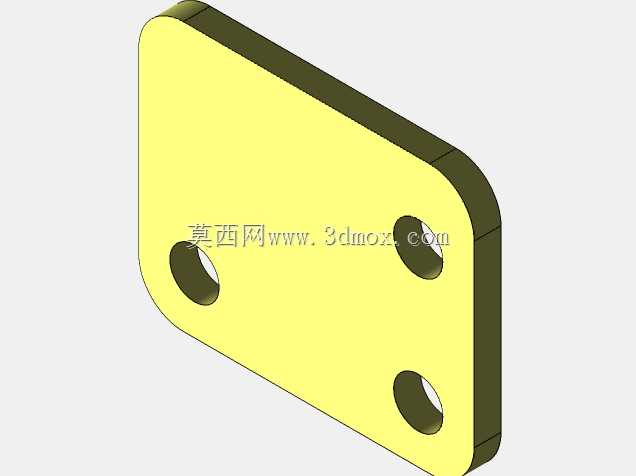

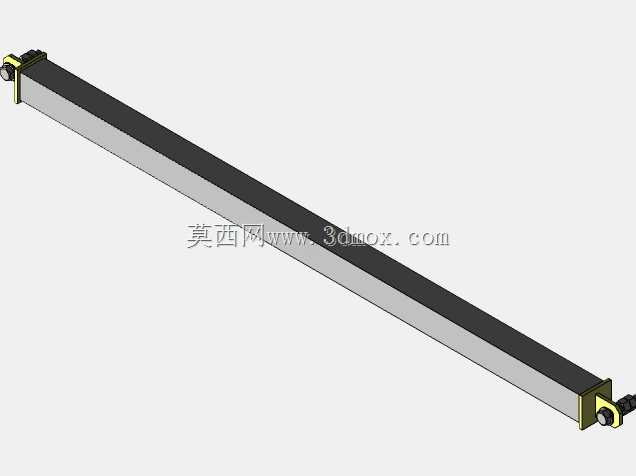

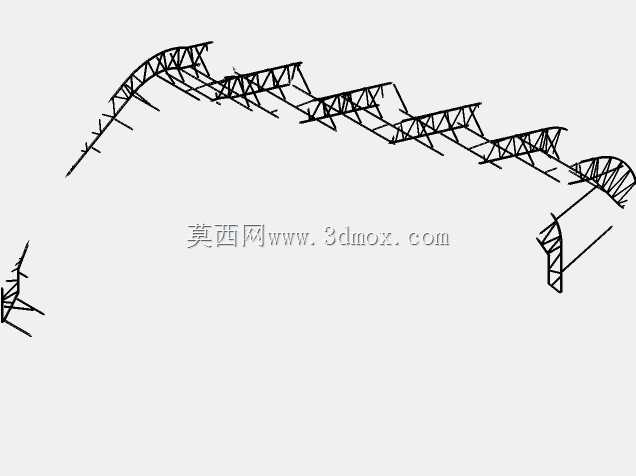

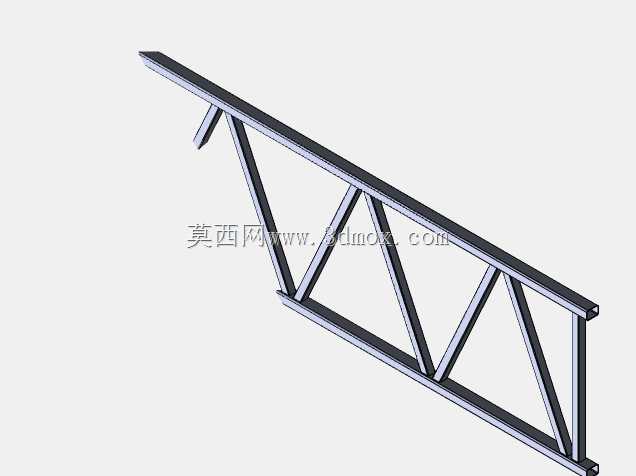

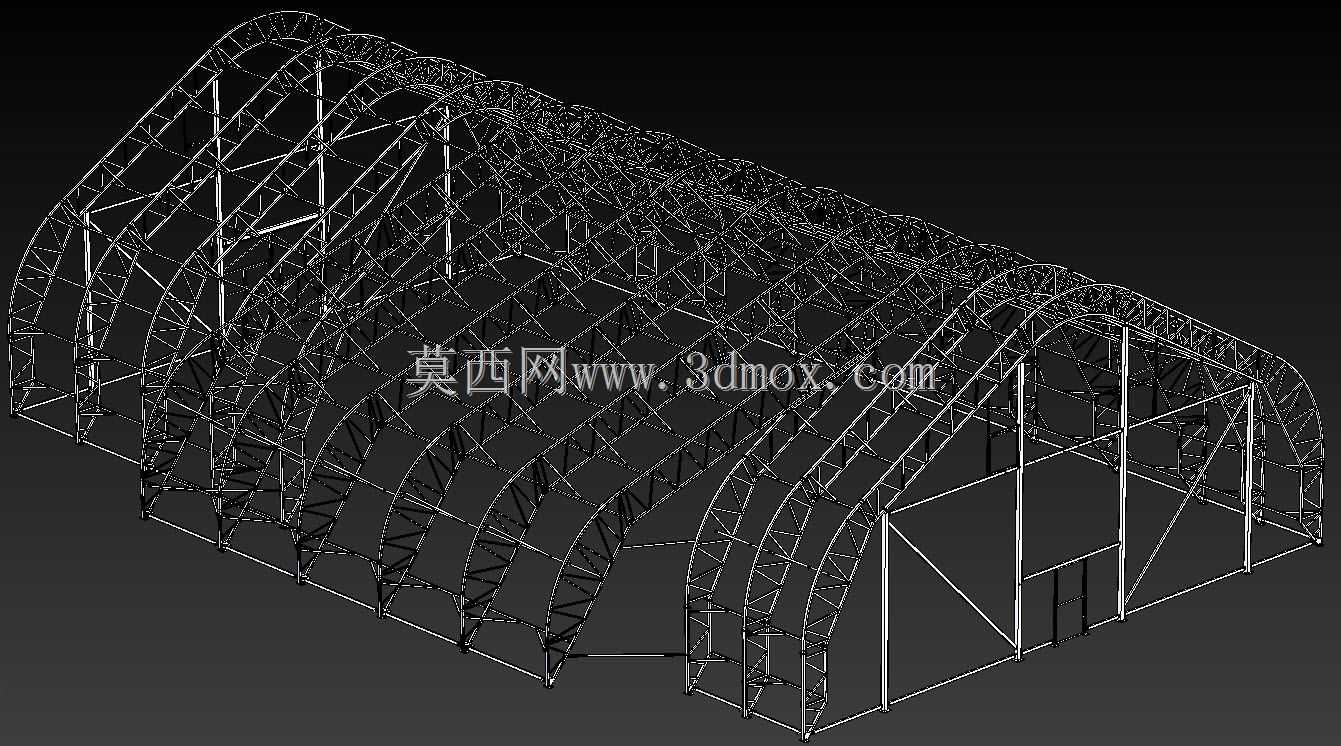

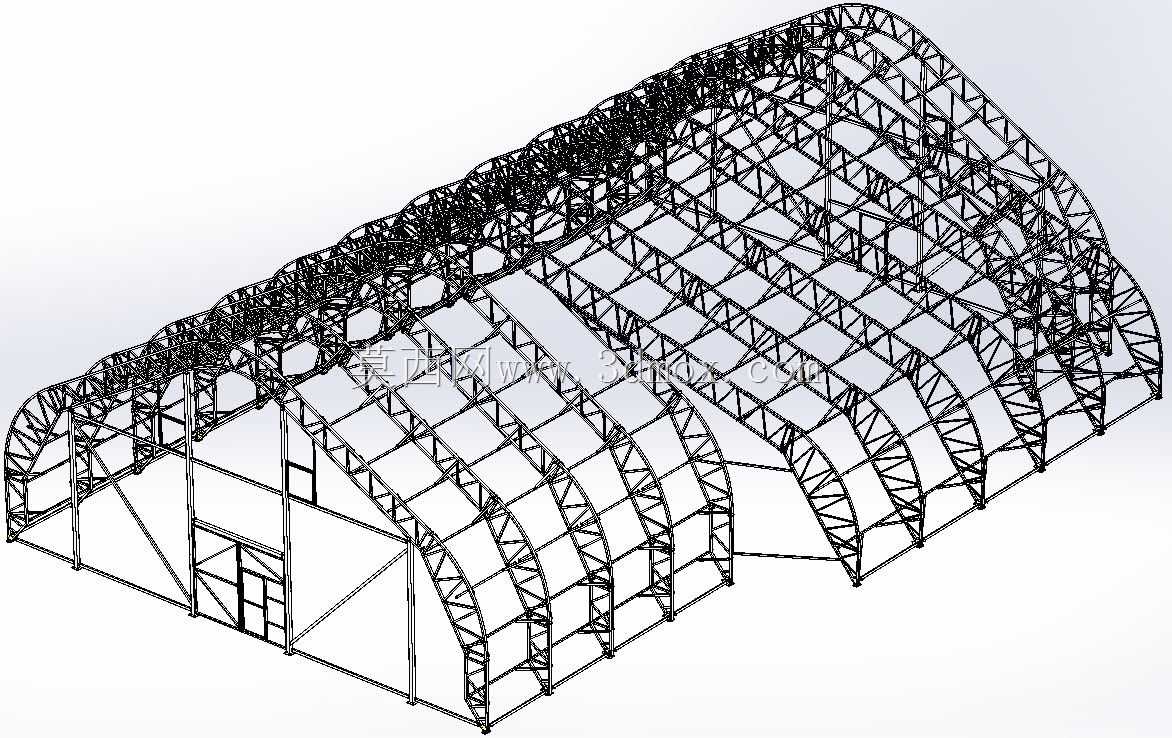

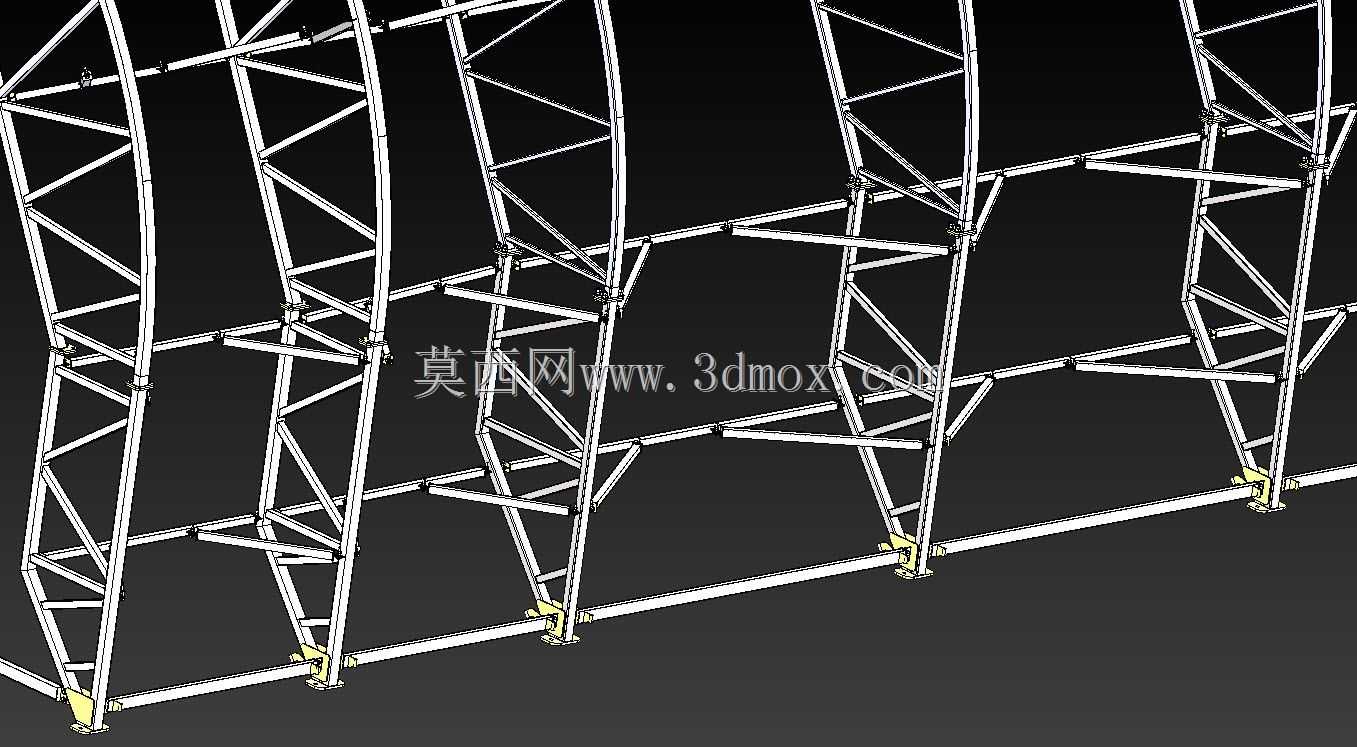

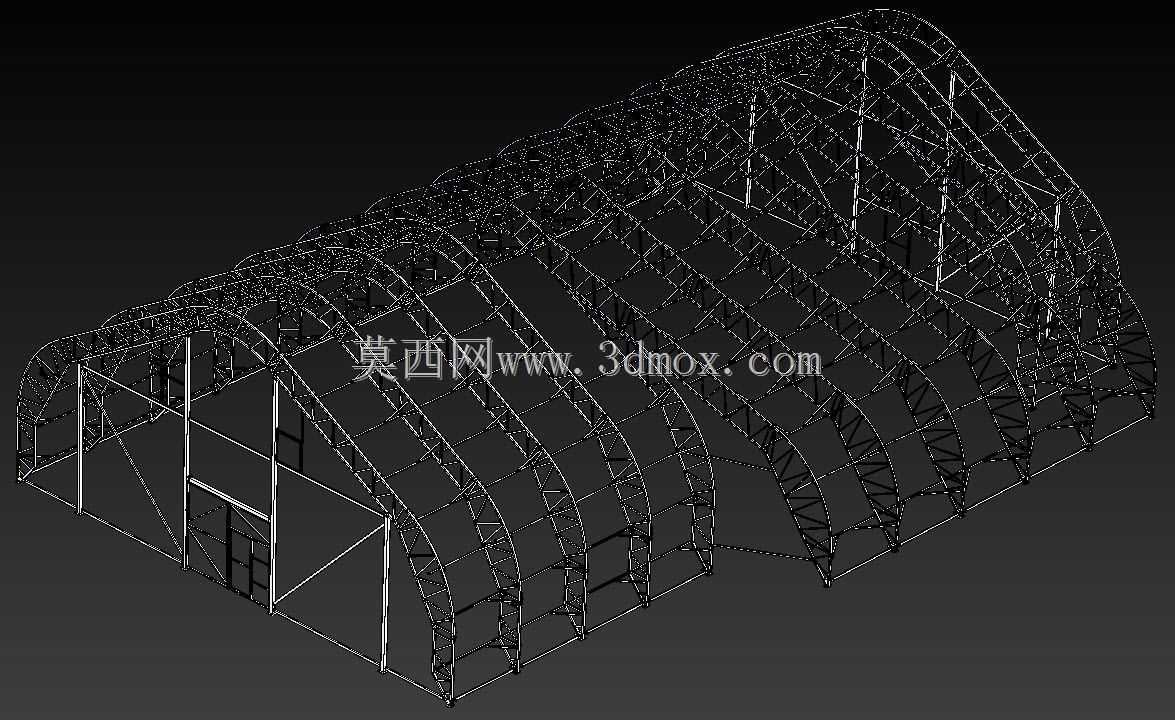

　　这款拱形金属桁架机库框架，主要面向通用航空小型飞行器停放、野外作业设备临时遮蔽、厂区大型物料仓储防护这类场景做结构适配，区别于常规矩形截面的厂房框架，拱形的上弦轮廓能自然引导雨雪向两侧滑落，减少北方多雪区域顶部积雪荷载的集中堆积，也能降低沿海强风区域正面迎风的风阻系数。从结构受力逻辑来看，整个框架采用主次桁架分层排布的思路，横向主拱架作为主要承重单元，沿机库纵向按固定间距布置，相邻主拱架之间通过纵向系杆、交叉斜撑做刚性连接，形成稳定的空间桁架体系，所有杆件的连接节点都采用刚接设计，避免铰接节点在反复风荷载、振动荷载下出现松动位移。在实际使用层面，框架底部预留了与混凝土地基预埋螺栓对接的安装法兰，不需要现场做复杂的焊接作业，

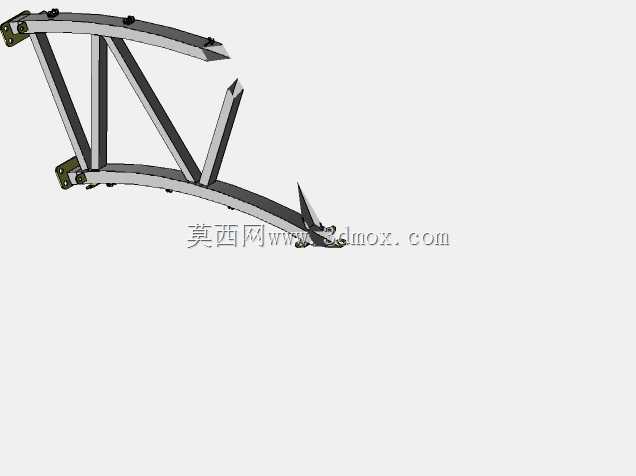

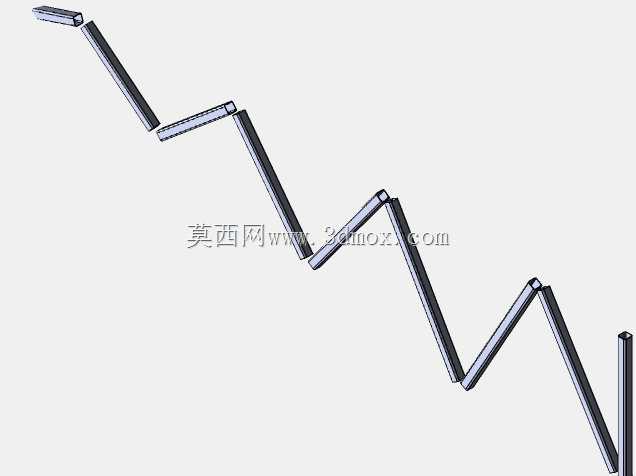

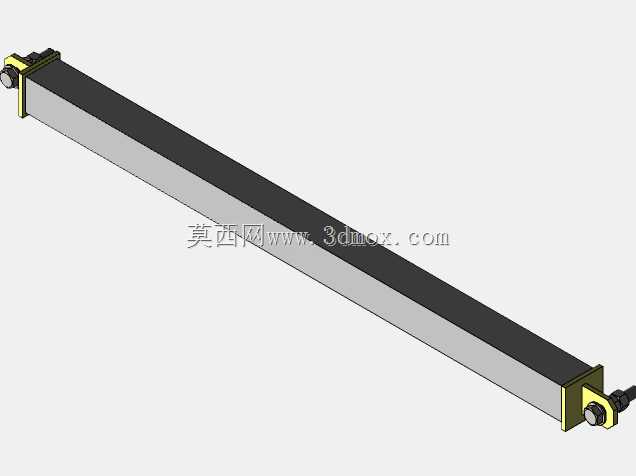

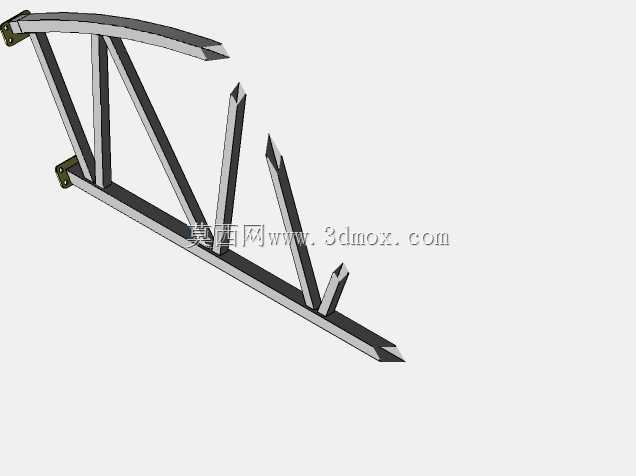

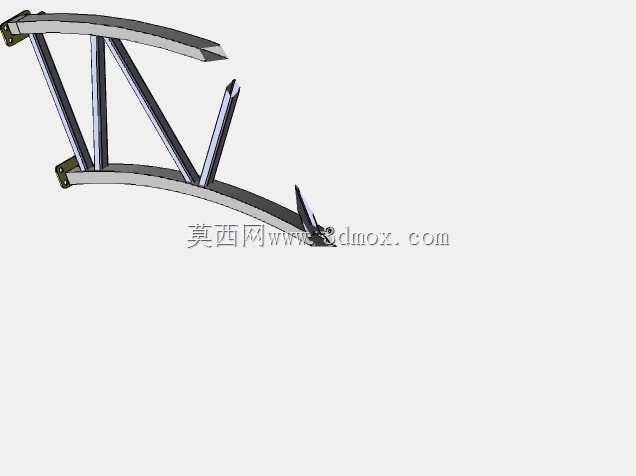

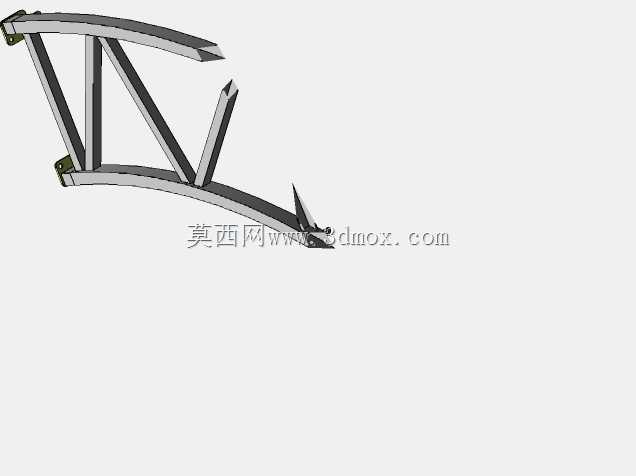

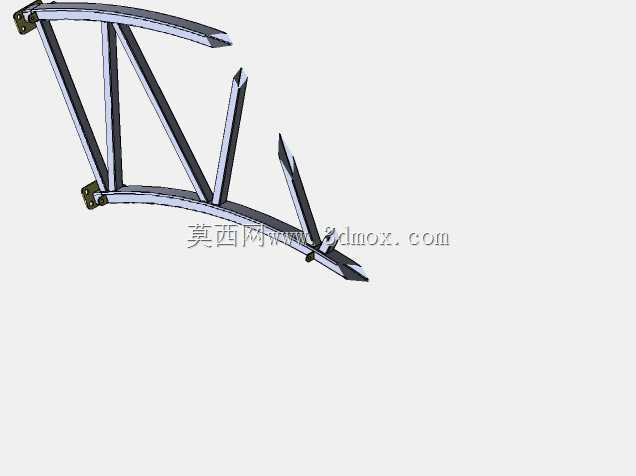

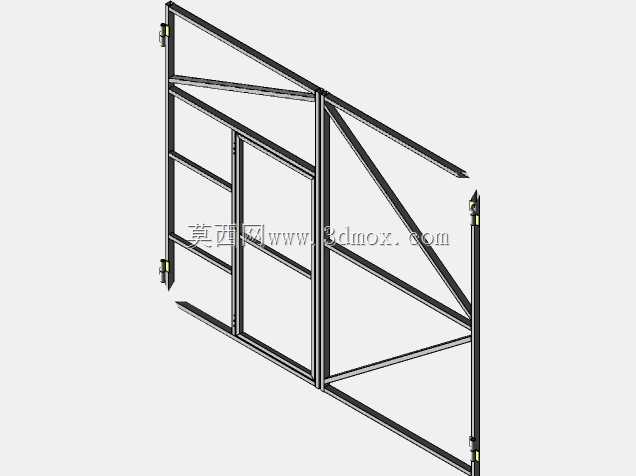

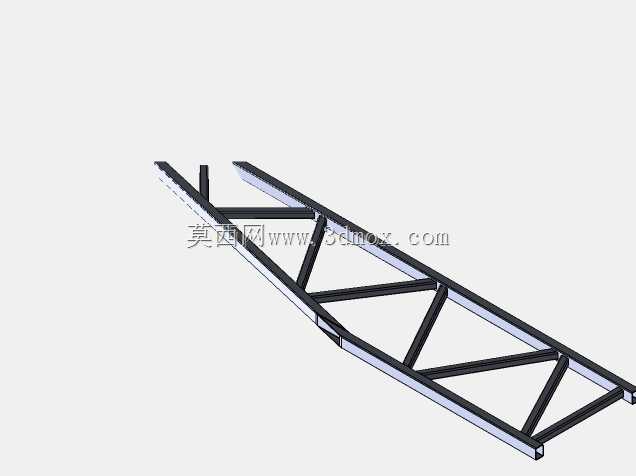

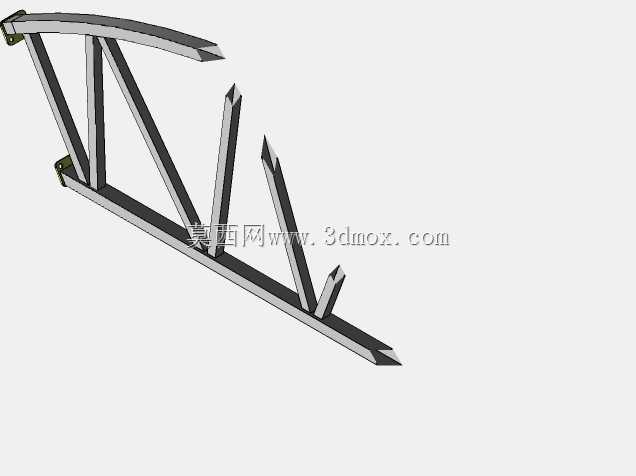

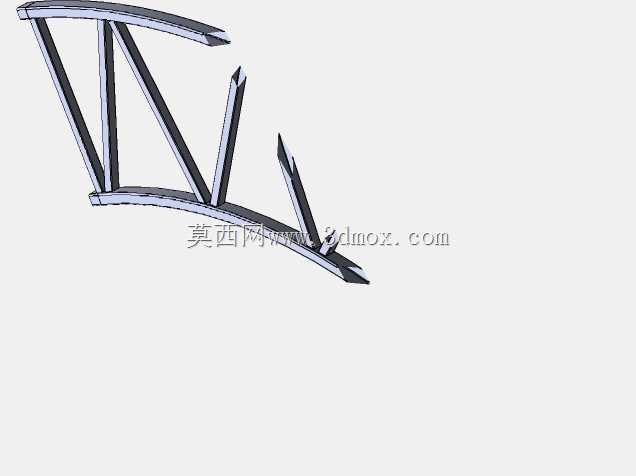

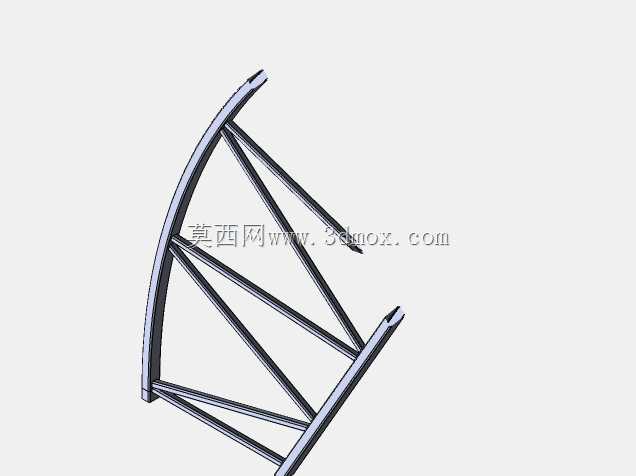

　　能大幅缩短现场安装的周期，端部预留的门洞位置做了局部加强桁架，抵消大开口带来的结构刚度削弱，门洞尺寸适配常规小型通航飞机、工程机械设备的进出需求，不会出现框架突出净空影响设备通行的问题。设计过程中优先考虑了杆件的标准化复用，所有主拱架的弧形弦杆都采用统一曲率的型材弯折成型，斜腹杆、纵向系杆的长度规格控制在少数几个尺寸区间内，既能降低型材采购的品类成本，也能减少现场安装时的杆件分拣工作量。从安装边界来看，整个框架的跨度适配中小型机库的常用需求，纵向长度可以根据实际使用需求通过增减标准拱架单元的方式灵活调整，不需要对主受力结构做重新验算调整，框架的净空高度从两侧向中间逐步抬升，中间最高处的净空满足小型飞行器垂尾、

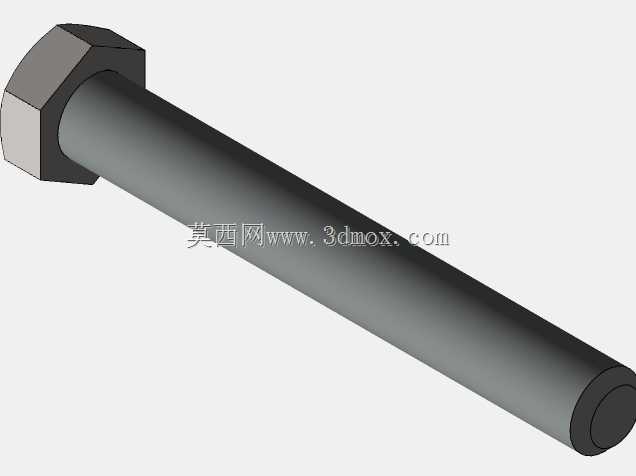

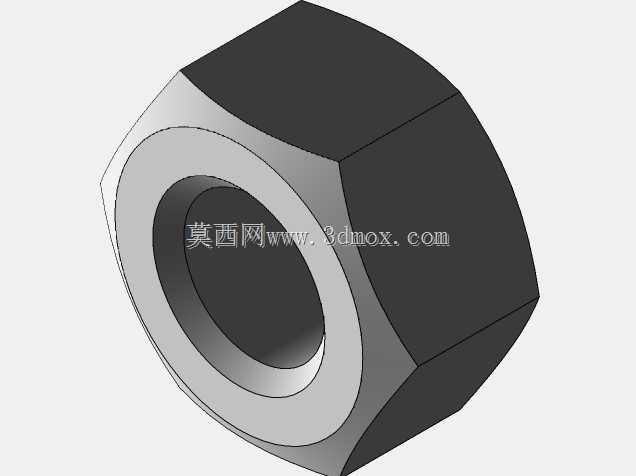

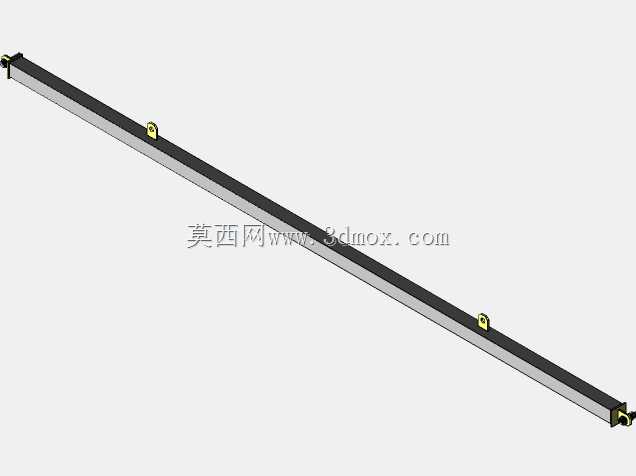

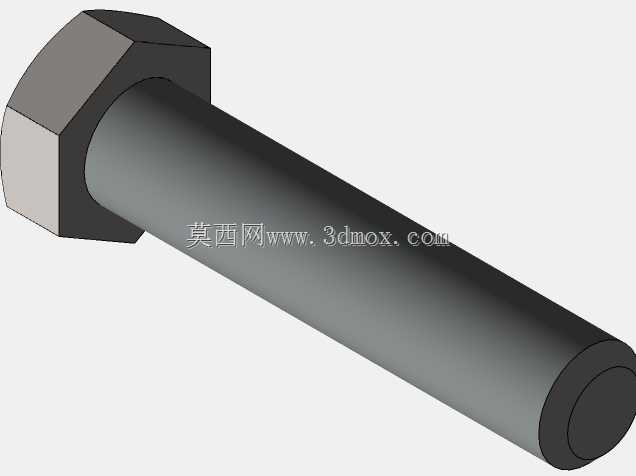

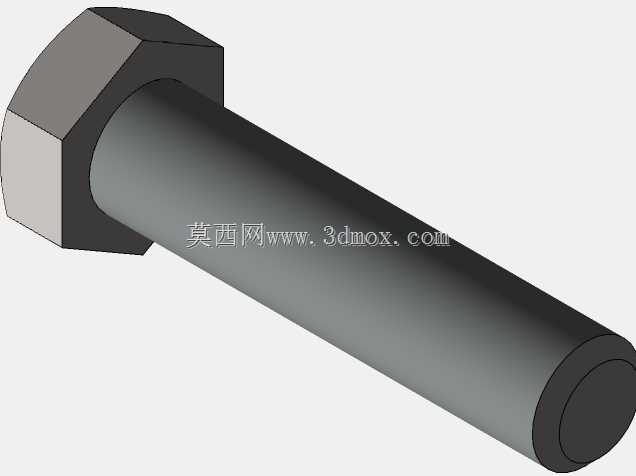

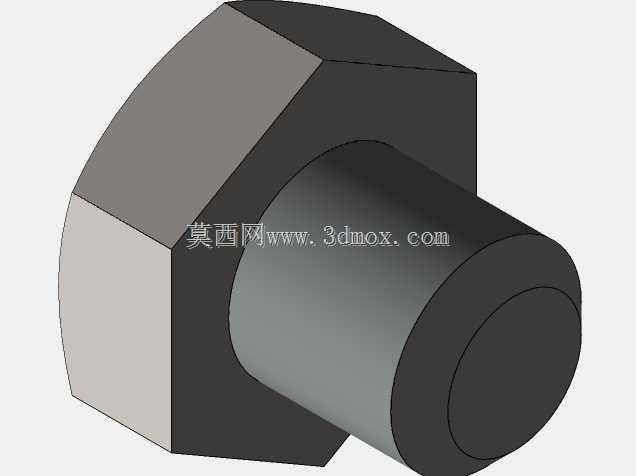

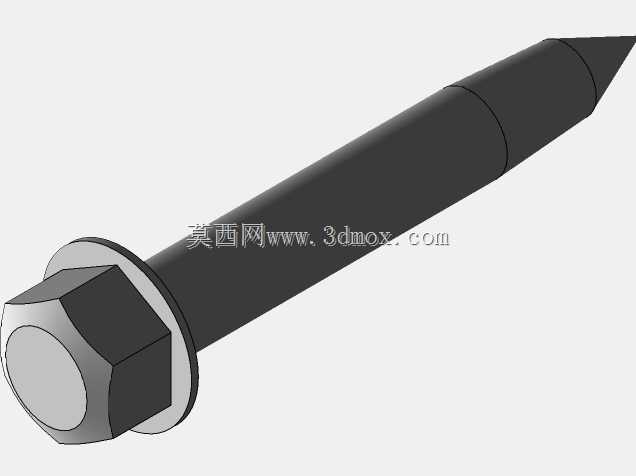

　　大型工程设备最高点的通行与停放要求，两侧较低的位置也不会浪费过多的内部空间，能兼顾停放空间利用率和结构受力合理性。框架的杆件排布充分考虑了后期围护结构的安装便利性，外侧弦杆上预留了统一间距的安装孔位，后期铺设彩钢围护板、保温层时不需要在主结构上额外钻孔，避免破坏主杆件的防腐层和受力截面。不同于常规的焊接式钢结构厂房，这款桁架框架的所有杆件都可以在工厂内完成预制、防腐处理，现场只需要通过螺栓完成拼接组装，既适合在交通不便的野外作业场地快速搭建，也适合厂区内需要快速投用的临时仓储、设备遮蔽场景，搭建过程不需要大型吊装设备长时间配合，小型吊装设备就能完成单榀拱架的吊装就位。结构受力计算时，已经充分考虑了不同区域的风雪荷载、

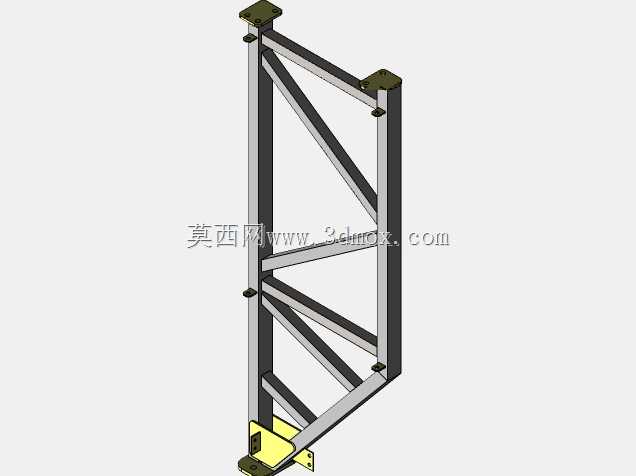

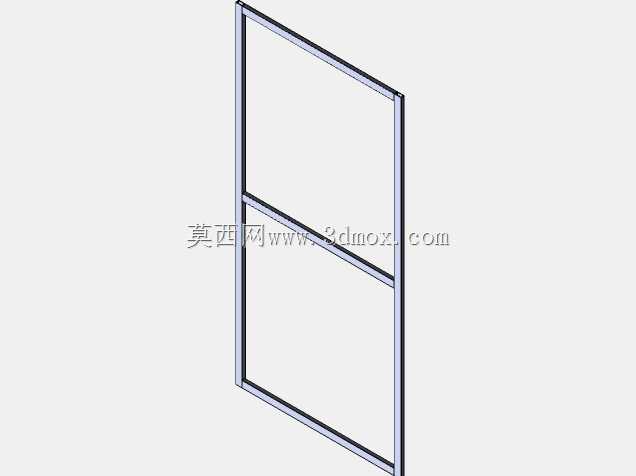

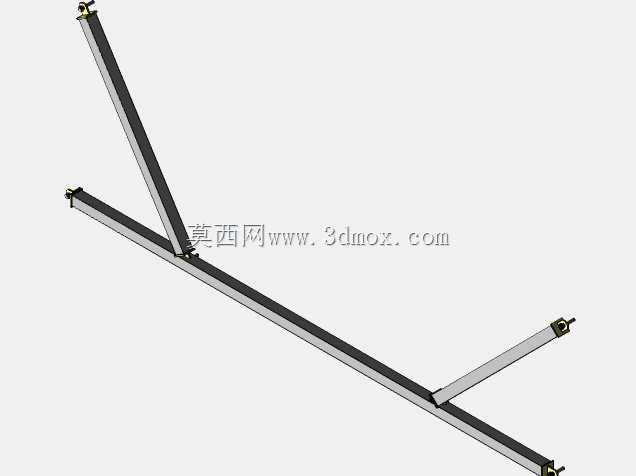

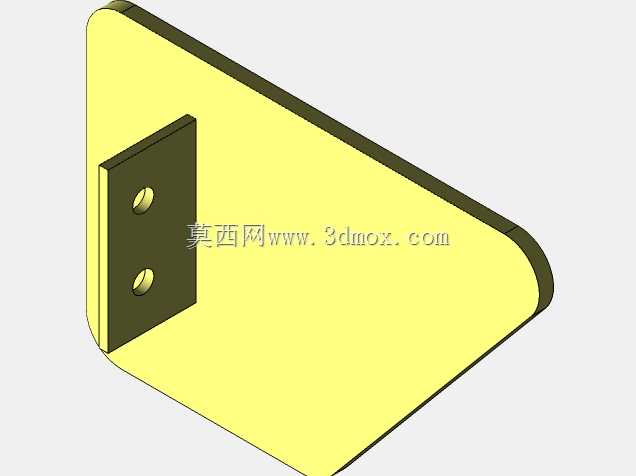

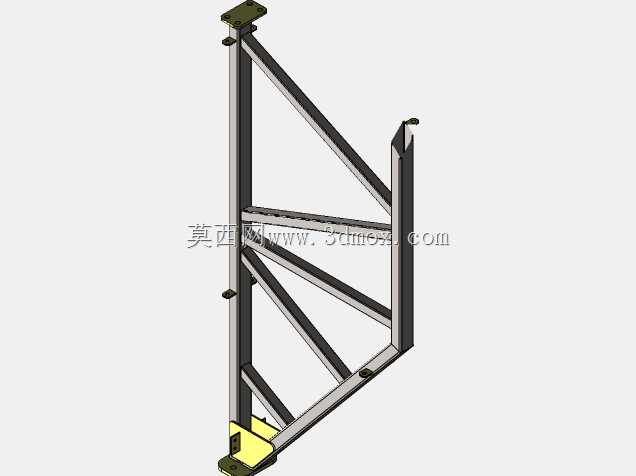

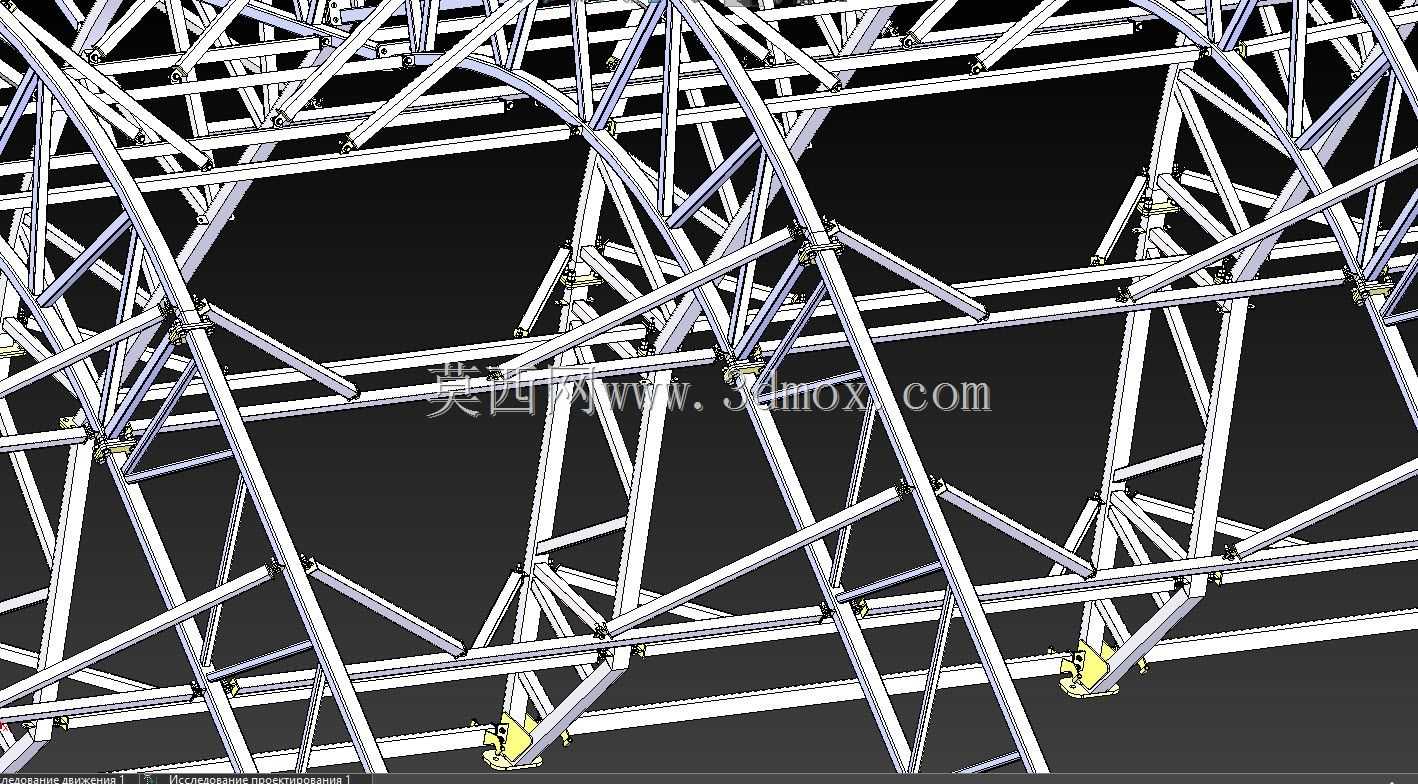

　　屋面附属设备荷载的组合工况，交叉斜撑的排布方向能有效传递纵向水平力，避免整个框架在纵向水平荷载下出现侧向失稳，底部的法兰连接节点做了加劲肋强化，能将上部结构的荷载均匀传递到地基承台上，不会出现局部应力集中导致的地基沉降不均问题。端部的门框位置除了加强桁架之外，还预留了推拉门、卷帘门的安装导轨支座位置，后期加装门体时不需要额外做结构补强，框架顶部也预留了照明线路、消防管线的走行支架安装位，避免后期布设管线时在主结构上随意焊接开孔。
