工业控制用交流接触器三维结构设计

　　在工业低压配电与电气控制回路的设计选型工作中，交流接触器是出现频率极高的通断执行元件，从生产线的电机启停控制、照明回路的集中分合，到暖通设备、泵组的负载切换，几乎所有需要频繁带载通断的交流回路里，都能看到这类元件的身影。做三维建模的时候，最先要捋清楚的是它的实际安装边界，这类常规直装式接触器的底座预留了标准导轨安装卡槽，同时也预留了螺栓固定的沉孔位，建模时要把安装孔的中心距、卡槽的卡扣尺寸严格对齐通用安装规范，不然做出来的模型导入装配体后，会出现卡不进导轨、螺栓孔对不上安装板的问题，给后续的柜体布局设计添麻烦。

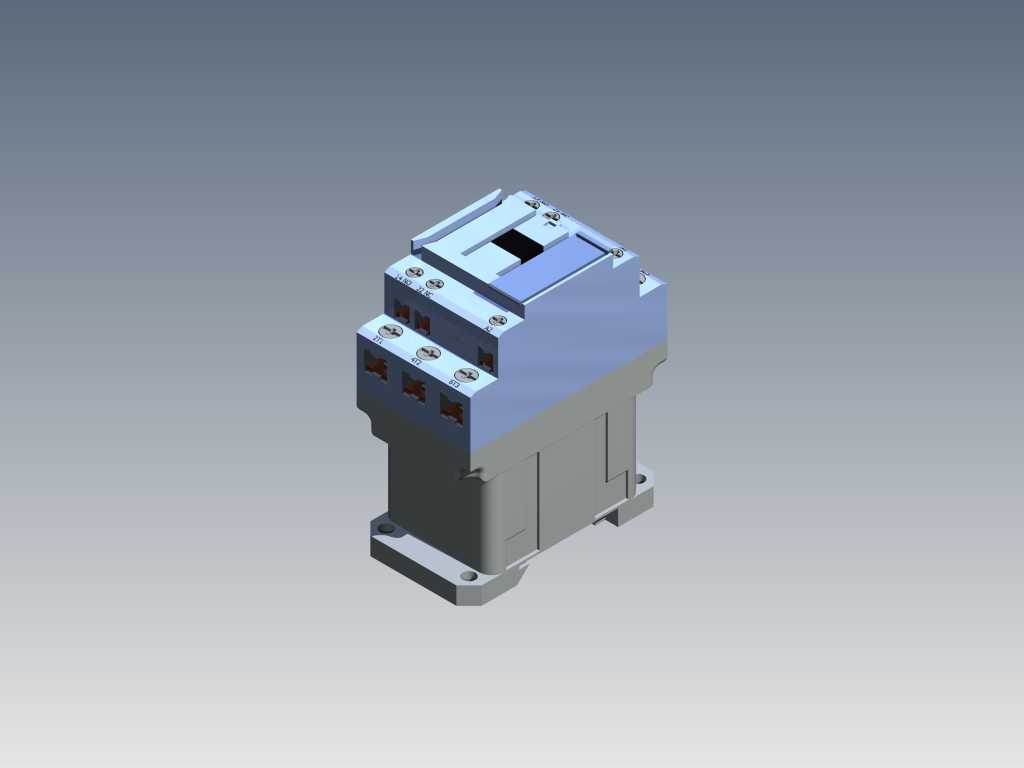

　　从结构拆分来看，这个模型完整还原了接触器的几个核心功能段：最上方是主回路与辅助回路的接线端子区，每个端子位都做了压线螺丝的沉槽与接线空间预留，实际选型时这个区域的尺寸直接决定了能接入的线缆线径范围，建模时特意保留了端子间的绝缘隔筋结构，这部分是防止相间短路的关键结构，不能为了简化模型就省略掉，不然做电气间隙校验的时候会出现计算偏差。中间段是电磁驱动与触头灭弧的核心腔体，外部的壳体做了对应的散热筋与卡扣拼接结构，实际产品里这个腔体内部包含线圈、静铁芯、动铁芯、触头弹簧、灭弧罩这些核心部件，建模时把壳体的分模线、卡扣配合位都做了还原，方便后续做结构拆解演示的时候，能清晰展示各部件的装配关系。下方的基座部分做了安装定位的凸台与加强筋，实际产品里基座的强度直接决定了接触器安装后的抗振动性能，尤其是在有冲击振动的工业现场，基座的加强筋结构能避免长期运行后壳体开裂、安装松动的问题。

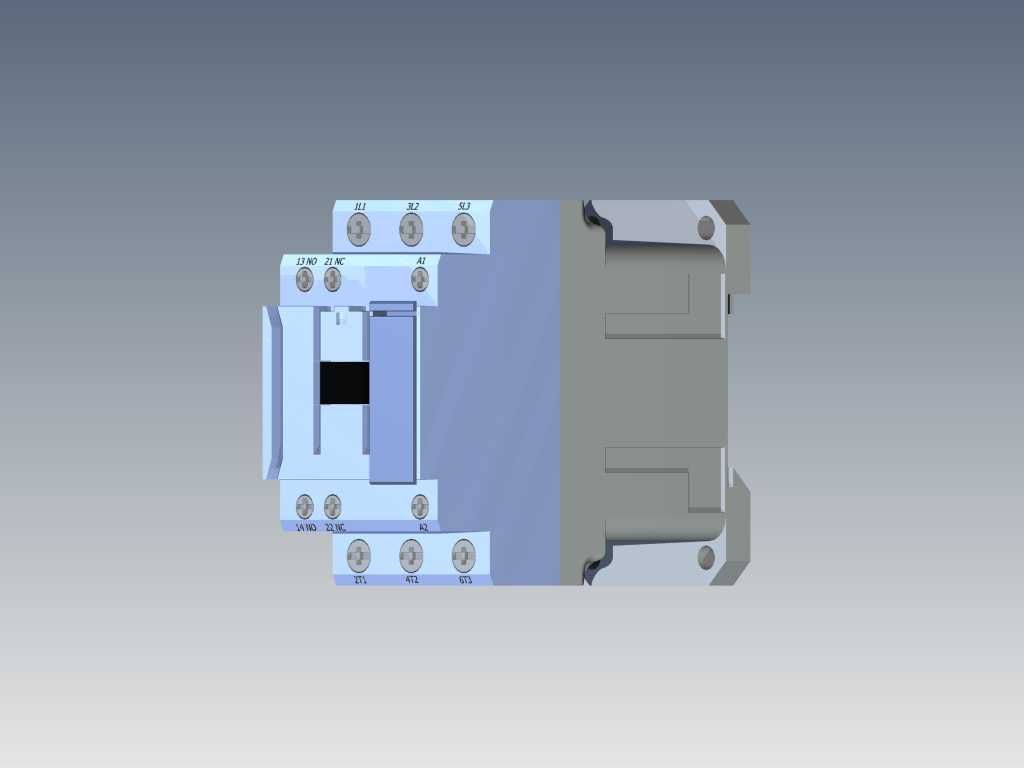

　　做这个模型的设计思路，完全是顺着实际电气柜布局的需求来的，没有做多余的艺术化修饰。首先是整体外形的比例严格参照常用额定电流等级的接触器尺寸，宽度方向预留了相邻元件的安装间隙，不会出现模型导入后和旁边的断路器、热继电器挤在一起的情况；其次是所有操作面的结构都做了还原，包括正面的状态指示窗、手动测试按钮、线圈接线端子的标识位，这些细节在做虚拟装配、操作路径模拟的时候非常有用，比如做柜体的操作维护仿真时，能准确模拟手动触发测试按钮的动作空间，判断柜门关闭后是否会误碰元件。

　　很多刚接触电控三维建模的人容易忽略接触器的进出线方向，这个模型里特意把主回路的进线端、出线端的结构做了区分，上端的进线端子做了适合接母排或大线径线缆的敞口结构，下端出线端的空间适配接热继电器或下端走线的布局，和实际产品的接线逻辑完全一致。另外，模型的侧面预留了辅助触点模块的安装卡槽，这部分结构是扩展接触器辅助触点容量与数量的关键接口，实际项目里经常需要根据控制回路的点数需求加装辅助触点模块，建模时把这个卡槽的尺寸、卡扣位置做准确，后续装配扩展模块的时候就能直接匹配，不用再二次修改模型。

　　从实际应用场景来说，这类接触器主要用在交流50Hz或60Hz、额定电压至690V的回路中，用来远距离接通与分断电路，配合热继电器还能实现过载保护功能，是电机控制回路里的核心执行元件。建模时把触头的行程空间、电磁机构的动作行程都做了隐含的尺寸预留，虽然是静态三维模型，但各部件的相对位置完全符合实际产品的动作逻辑，不会出现动触头动作时和壳体干涉的问题。另外，壳体表面的脱模斜度、边角的圆角处理都按照注塑件的设计规范做了还原，不是生硬的直角拼接，不管是用来做柜体布局的干涉检查，还是做产品结构的教学演示，都能满足精度要求。

　　在安装边界的处理上，模型底部的导轨卡槽适配行业通用的35mm标准DIN导轨，卡槽的卡扣弹性空间也做了结构体现，两个螺栓固定孔的中心距、沉孔深度都符合常规安装要求，不管是导轨安装还是螺栓固定的布局场景，这个模型都能直接调用。接线端子的螺丝高度、压线板的活动空间也做了准确还原，在做布线设计的时候，能准确判断线缆弯曲半径是否足够，接线后端子处的线缆会不会和相邻元件、柜门产生干涉，这些细节都是实际工程设计里必须考虑的点，也是工业三维模型区别于外观模型的核心价值。
