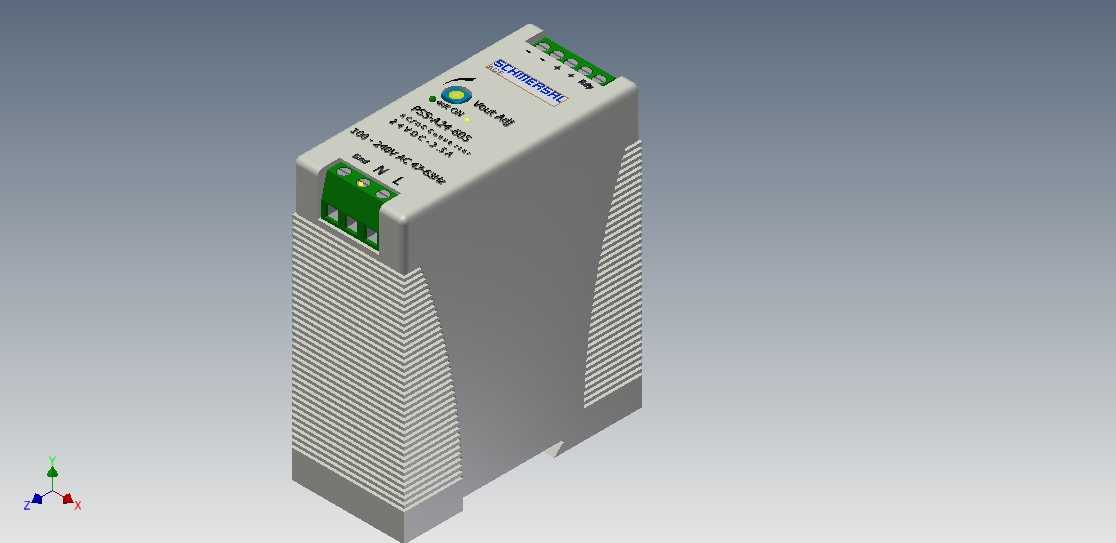

导轨式工业开关电源三维结构模型

　　这款导轨式安装的工业开关电源，是工控系统配电环节的核心配套元件，日常在各类自动化控制柜、分布式IO站、小型设备电控箱内都能见到它的身影，主要作用是将工频交流市电转换为稳定的低压直流输出，给PLC、传感器、中间继电器、现场总线模块等低压工控器件提供可靠的工作电源。从三维结构呈现的细节来看，整体采用窄长型的立式壳体设计，宽度控制在标准DIN导轨安装的单模位尺寸区间，能最大程度节省柜内的横向安装空间，多台电源并排安装时也不会出现干涉问题，壳体两侧做了密集的横向散热格栅，没有额外加装散热风扇，依靠自然对流就能满足额定负载下的散热需求，这种无风扇设计也能避免长期运行时风扇积灰、轴承磨损带来的故障隐患，适配粉尘较多、长期连续运行的工业现场场景。

　　壳体顶部预留了输入输出接线端子排，端子旁清晰标注了L、N交流输入标识以及直流输出的极性标识，接线端采用带防护挡板的螺丝压接结构，能防止接线时线头脱落引发的短路风险，端子排旁设置了状态指示灯，通电后可以直观判断电源的工作状态，不用额外万用表测量就能快速排查供电故障。壳体背部集成了标准DIN导轨卡扣，和市面通用的35mm宽度电气安装导轨完全适配，安装时只需要将卡扣对准导轨按压到位即可完成固定，拆卸时拨动卡扣锁舌就能快速取下，不用额外打孔固定，能大幅提升柜内装配的作业效率。建模过程中严格参照实物的安装边界做了尺寸还原，壳体的棱边做了小圆弧过渡处理，没有尖锐的直角结构，避免装配作业时划伤操作人员，壳体表面采用细磨砂纹理处理，

　　既可以提升壳体的耐磨性能，也能减少表面指纹、污渍的残留，长期使用也不会出现明显的外观旧化。从电气适配的角度来看，这类电源的输入电压范围覆盖常规的工业交流电压区间，自带过流、过压、短路保护功能，输出端的纹波控制在工控器件允许的范围内，不会给现场的模拟量信号、通讯信号带来电磁干扰，在做控制柜三维布局时，可以直接调用这个模型完成排布，提前核对接线空间、散热间距，避免实际装配时出现元件干涉、接线空间不足的问题，也能提前核算柜内的散热冗余量，给电气设计的选型、布局环节提供准确的三维参考。壳体的结构设计也充分考虑了工业现场的振动工况，内部的PCB板通过多颗螺丝和壳体底部的固定柱连接，导轨卡扣带有防松弹片，即使设备运行存在持续振动，也不会出现电源松动滑落、接线松脱的问题，适配机床、输送线、自动化工作站这类存在持续振动的安装场景。
