工业设备用旋转复位式紧急停止按钮结构

　　在各类工业生产设备、自动化产线、电力控制柜体的操作回路里，这类带旋转复位结构的急停操作部件是安全回路里不可缺失的核心执行元件，区别于普通的自复位按钮，它的触发逻辑是按压即锁止，必须通过顺时针旋转红色帽体才能解除锁止状态，从机械结构上避免了误碰复位导致的设备意外重启，完全符合工业安全规范里的故障安全设计原则。从实际应用场景来看，这类部件通常安装在设备操作面板的最易触及位置，高度一般设置在操作人员站立时手肘自然抬起可快速按压的区间，相邻操作元件之间需要预留不小于手指宽度的操作间隙，避免日常操作其他功能按钮时误触发急停，同时在设备的检修侧、出料端等人员可能进入的危险区域旁，也会配套设置同规格的急停按钮，形成多点位的安全触发网络，一旦任意点位被按下，整条设备的动力回路、执行机构动力源会被立即切断，部分带控制逻辑的设备还会同步触发抱闸锁止、安全门解锁等联动动作。

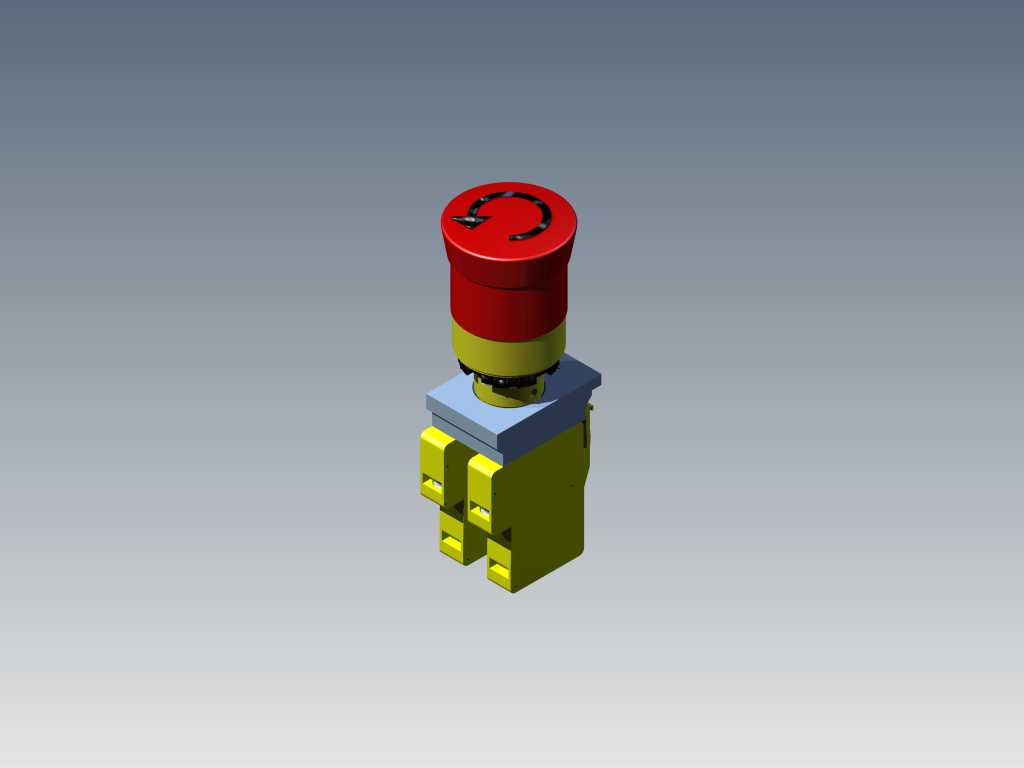

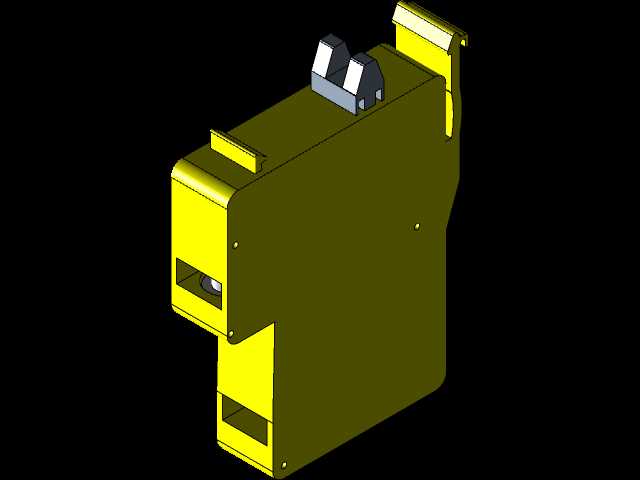

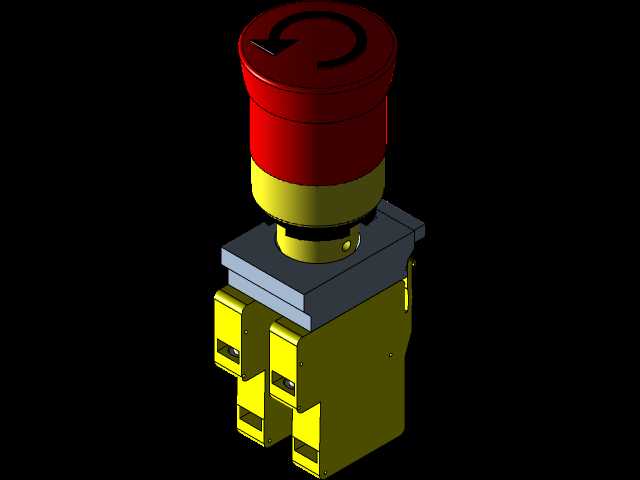

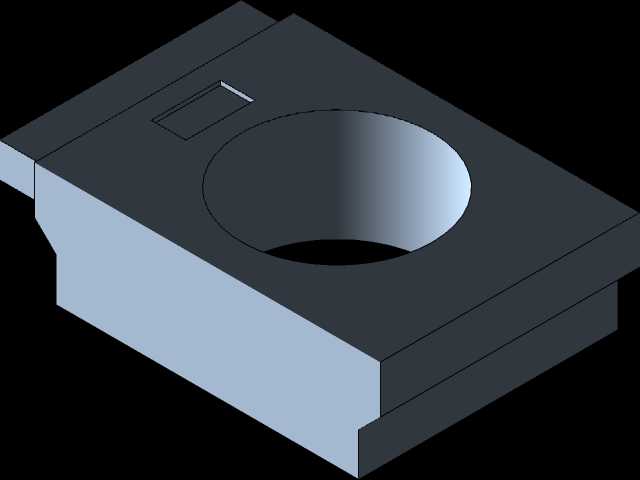

　　从结构设计的角度拆解，这个部件从上到下分为操作头、锁止机构、安装基座、接线端子四个部分，顶部的红色操作帽做了圆弧过渡的边缘处理，表面模压了旋转方向的指示箭头，按压面做了细微的防滑纹理，即便操作人员戴着手套也能准确施力，不会出现打滑的情况；操作帽下方的黄色警示环是标准的安全色标识，从视觉上快速和其他功能按钮做出区分，即便在光线不佳的车间环境里也能快速定位。中间的安装法兰是标准的面板安装结构，适配行业通用的22mm标准安装开孔，法兰下方带防转定位凸台，安装时卡入面板的定位缺口后，拧紧固定螺母即可完成主体固定，不需要额外做防转结构，安装效率很高。下部的接线基座采用了双组常闭触点的设计，两组触点在机械结构上同步动作，按压时同时断开，避免单组触点粘连导致安全回路失效，接线端采用了螺钉压接的结构，适配0.5到2.5平方毫米的多股控制线缆，压接后有足够的拉脱力，不会因为设备运行的振动导致接线松脱。

　　在设计建模的过程中，需要重点关注几个关键的尺寸边界：首先是操作头的突出高度，从安装面板表面到按钮最顶端的高度需要控制在合理范围，既不能过高导致日常走动时误碰，也不能过低导致紧急情况下无法快速按压触发；其次是按压行程，通常这类急停按钮的有效触发行程在3到5毫米之间，锁止后的保持行程要预留足够的余量，避免长期使用后机械磨损导致锁止失效；还有复位旋转的角度，一般设计为顺时针旋转45度即可自动弹起复位，旋转力矩控制在适合单手操作的范围，不需要过大的力度就能完成复位操作，同时复位过程中有清晰的机械到位反馈，操作人员可以通过手感判断是否已经完成复位。另外在材质选择上，操作帽通常采用耐油、耐候的工程塑料，能够适应车间里的切削液、润滑油飞溅环境，长期使用不会出现开裂、褪色的情况，内部的锁止结构采用金属嵌件，保证数万次按压、复位循环后依然有可靠的机械性能，不会出现结构疲劳失效。

　　很多刚入行的结构设计人员在做设备面板布局的时候，容易忽略急停按钮的安装空间要求，比如在按钮后方的柜体内部，需要预留足够的接线空间，同时要和柜内的强电元件保持足够的安全爬电距离，避免强电串入安全回路导致误动作；还有部分设备在做外观设计的时候，会给操作面板做装饰盖板，这时候一定要注意急停按钮的操作面不能被装饰件遮挡，触发方向上不能有任何障碍物，保证紧急情况下操作人员不需要额外调整姿势就能直接拍停设备。另外在三维建模装配的时候，要把按钮的按压、旋转动作做运动仿真校验，检查在全行程范围内有没有和周边的面板结构、内部安装梁发生干涉，尤其是按钮按下后锁止状态下的后部伸出长度，要和柜内的其他元件预留至少10毫米的间隙，避免长期按压导致尾部顶到其他元件造成结构损坏。这类安全部件的结构可靠性直接关系到现场操作人员的人身安全和设备的运行安全，所以在建模的时候每一个配合尺寸都要严格按照行业通用的规范来设定，不能随意更改安装尺寸、行程参数，否则后续采购的实物部件无法正常安装，或者触发逻辑不符合安全要求，会给设备留下严重的安全隐患。
