导轨式安装时间继电器三维结构

　　这款导轨式时间继电器的三维结构还原，完全贴合工业现场低压控制柜内的实际安装使用需求，做结构设计的时候最先要考虑的就是柜内的安装兼容性，毕竟现在绝大多数工控柜、动力柜的元件安装都统一采用35mm标准DIN导轨，这款元件的底部卡扣结构完全匹配该导轨的尺寸公差，安装时只需将元件上部卡入导轨上沿，下部卡扣按压到位即可完成固定，不需要额外打孔或者加装固定支架，单人操作几秒就能完成装拆，后期柜内检修更换元件的时候效率很高。

　　从实际使用场景来看，这类时间继电器主要用在需要延时通断控制的回路里，比如电机的星三角启动延时切换、输送带的顺序启动控制、照明回路的延时关断、设备的定时停机保护这些工况，相比PLC内部的软延时，这种独立的硬件继电器不需要依赖程序运行，哪怕控制系统出现通讯故障或者程序跑飞，硬件层面的延时控制依然能可靠动作，在安全回路里的应用占比很高。

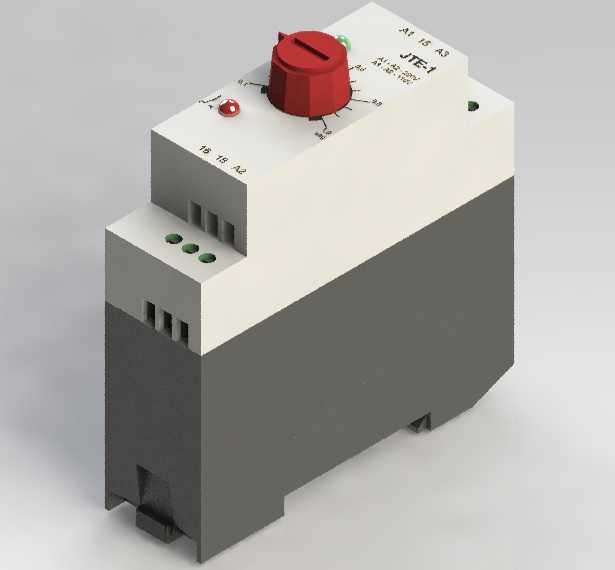

　　结构设计上，这款元件采用上下分色的壳体结构，上半部分为操作指示区，下半部分为主体容纳区，正面突出的红色旋钮是延时时间调节部件，旋钮周边刻印了清晰的时间刻度，调节时的阻尼感做了专门的设计，不会因为柜内的轻微震动就出现刻度偏移，旋钮旁的小红色按钮是手动测试键，调试回路的时候不需要等延时时间到，按下这个按钮就能直接触发触点动作，方便现场电工快速排查回路故障。正面下方的三个绿色指示灯分别对应电源接通、延时计时、触点动作三个状态，现场巡检的时候隔着柜门上的观察窗就能直接判断元件的工作状态，不需要打开柜门测量，能大幅降低巡检的安全风险。

　　壳体侧面的接线端子采用栅栏式设计，每个端子的压线范围能覆盖0.5-2.5平方毫米的多股铜芯线，完全满足工控回路的载流需求，端子之间的绝缘隔板高度足够，哪怕接线时线芯有少量外露，也不会出现相邻端子短路的问题，端子的螺丝采用防滑脱设计，拧到最大开度的时候也不会从端子座上掉出来，避免现场接线的时候螺丝掉落进柜内引发短路隐患。元件的整体宽度仅占3个标准模数的安装位，在柜内排布的时候可以和断路器、交流接触器、端子排等元件紧密并排安装，不会浪费宝贵的柜内安装空间，壳体的上下两端都预留了散热槽，长时间带载工作的时候，内部线圈和触点产生的热量能顺着散热槽自然对流排出，不会因为积热导致元件寿命缩短。

　　建模的时候特意还原了壳体表面的细微磨砂质感，还有旋钮上的防滑纹路、指示灯的透光罩结构、底部导轨卡扣的弹性让位结构，这些细节都是实际生产和安装中会影响使用体验的部分，做电气柜三维布局的时候，直接调用这个模型就能准确核算柜内的安装空间，提前排查元件之间的安装干涉、接线空间不足的问题，避免后期生产装配的时候才发现布局不合理需要返工。另外这款元件的接线端子排布和市面上同类型的通用款时间继电器完全一致，做老设备改造的时候，可以直接替换同规格的旧元件，不需要重新调整柜内的接线位置，能大幅缩短改造的停机时间。
