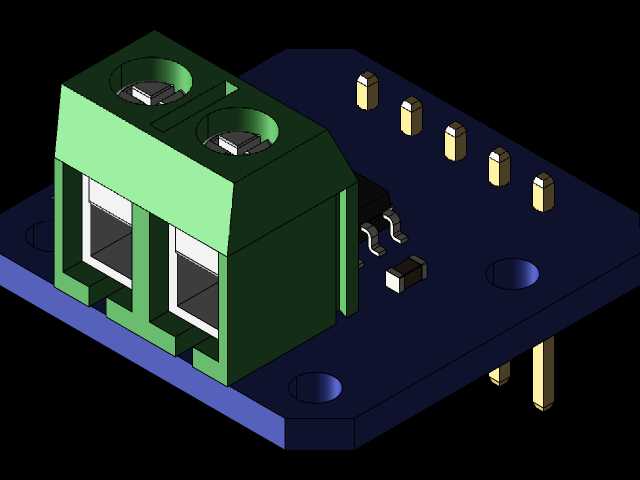

热电偶到数字转换器模块结构设计

　　端子的位置特意设置在PCB的一侧边缘，两个接线螺钉的间距符合工业接线的安全爬电距离，接线时不需要弯折热电偶的补偿导线，直接将线头插入端子孔拧紧螺钉即可，端子的高度经过测算，不会和上方的壳体盖板产生干涉，同时螺钉的顶部预留了足够的螺丝刀操作空间，不用拆模块就能完成现场接线或者换线操作。核心信号转换芯片采用贴片式封装，布局在接线端子和排针之间的PCB区域，芯片周边的阻容元件按照信号流向排布，缩短了高频信号的走线长度，结构上给芯片预留了足够的散热空间，即使在长时间连续测温的工况下，芯片的热量也能通过PCB铜箔自然散出，不会因为积温导致测温数据漂移。模块的信号输出端采用直插式排针，五根排针平行排布在PCB的另一侧边缘，在工业测温、实验设备温控、小型加热装置控温的实际项目里，热电偶信号的采集转换一直是结构设计里容易踩坑的环节，这款热电偶到数字转换器模块的三维结构，就是针对这类场景做的落地化设计，完全贴合实际焊接、装配、接线、安装的全流程需求。先从安装边界说起，模块采用方形PCB作为承载基体，四个角预留了标准的通孔安装位，孔位间距适配常用的传感器模块安装孔距，不管是用铜柱固定在设备内壁的绝缘支架上，还是用M2螺丝直接锁在塑料壳体的定位柱上，都不会出现孔位错位、干涉的问题，PCB边缘做了圆弧倒角处理，避免装配时割伤线材或者操作人员的手指，也能减少PCB边角受外力磕碰导致的铜箔脱落问题。接线端采用了绿色的螺钉式接线端子，

　　排针的引脚长度适配标准2.54mm间距的母座，不管是直接插在面包板上做实验验证，还是焊接在主控板的对应排母上做整机集成，都能保证插接到位，排针的根部做了加粗焊盘设计，多次插拔也不会出现焊盘脱落的问题。从设计思路上看，整个模块没有做多余的异形结构，所有元件的布局都优先服务于装配和使用的便利性：接线端和输出端分置PCB两侧，避免现场接线时信号线和输出排线互相缠绕；PCB上的丝印清晰标注了每个引脚的功能和接线正负极，装配时不用反复查阅手册就能完成接线；PCB的厚度采用常规1.6mm的FR4板材，既有足够的结构强度，又能适配常规的波峰焊工艺，批量生产时的良率更有保障。实际应用中，这类模块常被集成在小型回流焊台、3D打印机热端测温、

　　工业烤箱温度采集、实验用加热台控温等场景，结构设计上充分考虑了这些场景的安装限制：模块整体厚度控制在较低范围，即使安装在空间紧凑的设备内腔里，也不会和周边的其他元件产生空间冲突；接线端子的朝向和排针的朝向平行于PCB平面，接线和插接时的操作方向一致，减少了现场装配的操作难度。另外，模块上的所有贴片元件都避开了安装孔的受力区域，锁螺丝时的压力不会传导到元件焊盘上，避免因为安装应力导致元件虚焊或者损坏；PCB上的定位孔周围做了露铜处理吗？不，是做了阻焊层加厚，避免螺丝拧紧时刮掉阻焊导致短路。从三维建模的细节来看，每个元件的尺寸都按照实际物料的规格绘制，接线端子的螺钉槽深度、排针的引脚直径、芯片的引脚间距都和实物完全一致，

　　导入装配体时可以直接做干涉检查，不用反复调整尺寸。比如在做小型温控设备的结构设计时，直接把这个模块模型调入装配体，就能提前预留好安装空间、接线空间、操作空间，避免打样后才发现模块和壳体干涉、螺丝刀伸不进去拧端子、排针插不到位这类常见问题。模块的蓝色PCB和绿色端子的配色也和实际量产的模块一致，做设备内部结构展示时，视觉还原度更高，能清晰看到模块在整机里的布局位置。对于结构工程师来说，这类成熟模块的精准三维模型，能大幅减少选型后的建模工作量，也能避免因为自行建模的尺寸误差导致的装配问题，毕竟这类电子模块的元件布局、安装尺寸都是经过实际量产验证的，直接复用成熟结构的模型，比自己重新绘制要可靠得多，尤其是在做设备改型或者快速原型开发时，能有效缩短结构设计的周期，减少打样验证的次数。
