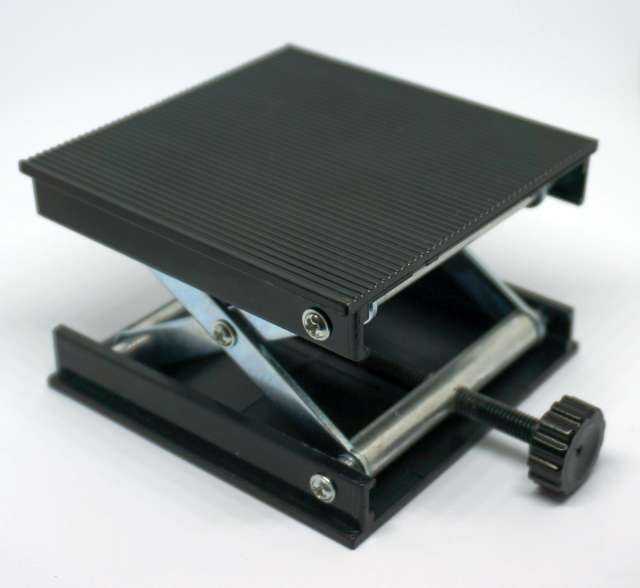

手动剪叉式实验室小型升降支撑台

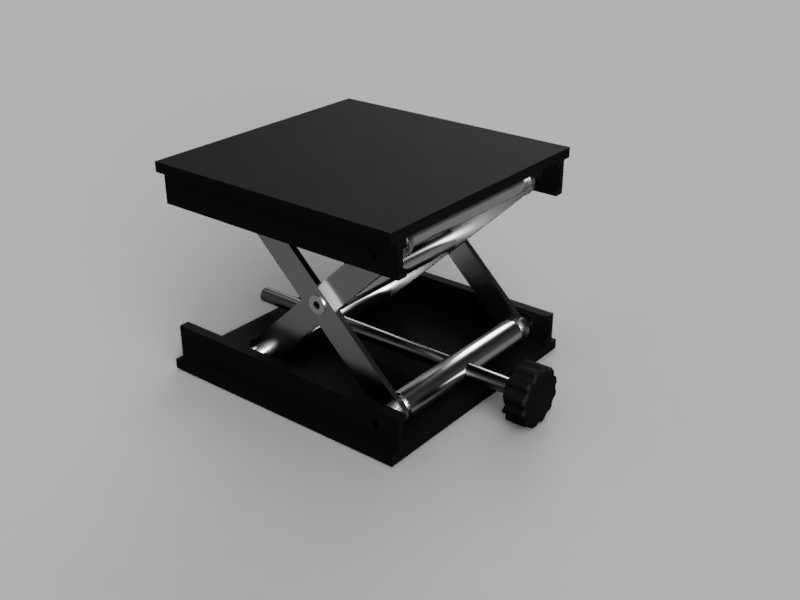

　　在理化分析、材料测试类实验室场景中，这类小型手动升降台是出镜率极高的辅助工装，常被用来承托烧杯、反应容器、小型光学组件或是检测探头，弥补实验台固定高度与设备操作位之间的高度差，也可在小型工装调试、精密部件装配工位作为可调支撑座使用，避免操作人员反复垫高垫块带来的水平度偏差与操作繁琐问题。从结构设计逻辑来看，这款升降台采用了最成熟的剪叉连杆增力结构，上下两层承载板之间通过两组对称布置的交叉剪臂实现力的传递，剪臂的铰接点均采用销轴连接，转动副预留了合理的配合间隙，既保证升降过程无卡滞，也能控制侧向晃动量在实验操作允许的范围内。驱动部分采用梯形丝杆传动，丝杆一端连接带防滑滚花的调节手轮，转动手轮时丝杆带动剪臂的活动端沿导向槽平移，

　　从而改变剪叉的开合角度，实现台面高度的连续可调，梯形丝杆自带的自锁特性可以让台面停留在行程内的任意高度，无需额外增加锁止机构，也不会因为承载物的重量出现自行下滑的问题，这一特性对于需要长时间固定高度的实验场景尤为重要。台面与底座均采用平整的板式结构，台面表面做了哑光硬质处理，既可以避免承载的玻璃容器打滑，也能减少光学实验场景下的反光干扰，底座的下表面可以根据使用需求粘贴防滑胶垫，放置在光滑实验台面上时不会出现移位。从安装边界来看，这类小型升降台的占地尺寸适配常规实验室操作台的预留空间，最低高度可以压缩到很低的位置，方便收纳到实验柜的抽屉层架中，最大升高高度可以覆盖绝大多数实验室小型设备的高度调节需求，承载能力完全满足常规实验器皿、

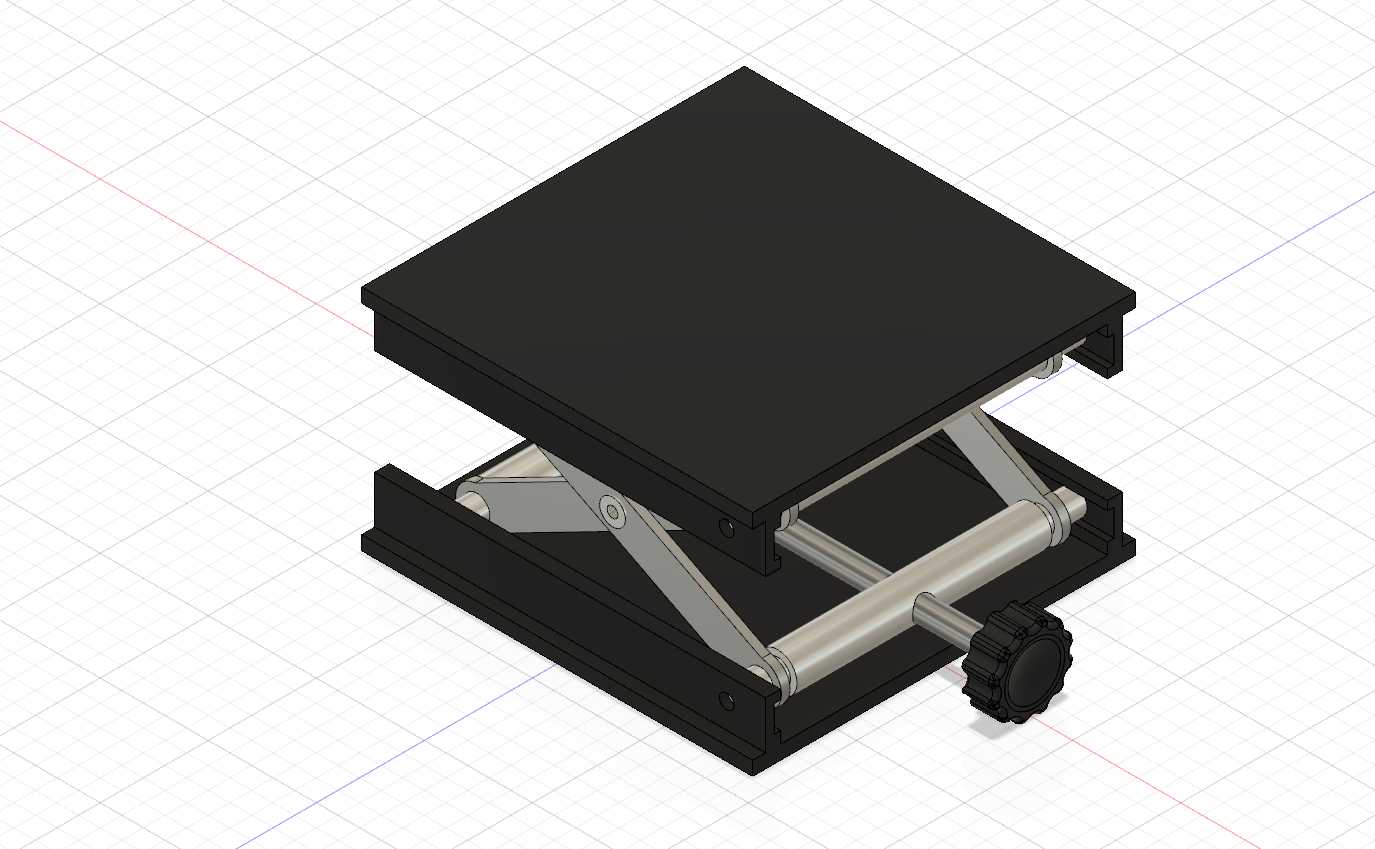

　　小型检测仪器的重量要求，不会出现结构变形问题。在建模过程中，剪臂的铰接孔同轴度、丝杆与导向槽的平行度是需要重点控制的装配公差，若同轴度偏差过大，升降过程中会出现剪臂别劲、手轮转动力矩骤增的问题；丝杆的导程选择也经过了权衡，导程过小会导致调节速度过慢，导程过大则会降低调节精度，同时影响自锁可靠性，最终选用的导程可以实现单圈手轮转动对应毫米级的高度变化，既保证调节效率，也能满足精细高度调整的需求。剪臂的板材厚度经过受力校核，在额定承载下铰接点处的弯曲变形量控制在极小范围内，保证台面升降过程中始终保持水平，不会出现倾斜导致承载物滑落的风险。导向槽开设在底座与下台面的内侧，剪臂的活动端安装有导向滑块，滑块与槽壁的配合间隙控制合理，

　　既可以限制剪臂的侧向位移，也能避免粉尘、细小碎屑进入槽内影响滑动顺畅度。手轮的滚花深度与外径尺寸经过人机工程考量，操作人员戴薄乳胶手套操作时也能稳定转动手轮，不会出现打滑问题。不同于电动升降台需要外接电源、存在电控故障风险的特点，这款纯机械结构的升降台无需供电，可在无电源的野外采样现场、防爆实验区域内安全使用，不存在电路短路、电机过热的隐患，维护时仅需定期在铰接销轴、丝杆表面涂抹少量润滑脂即可，长期使用也不会出现核心传动部件的过度磨损。在实际使用中，这类升降台还可以多个组合使用，承托长条状的实验工装或是长尺寸检测工件，通过分别调节每个升降台的高度，实现工件水平度的快速校准，比定制固定高度的支撑块灵活性高很多，也能大幅减少不同实验场景下的辅助工装准备成本。
