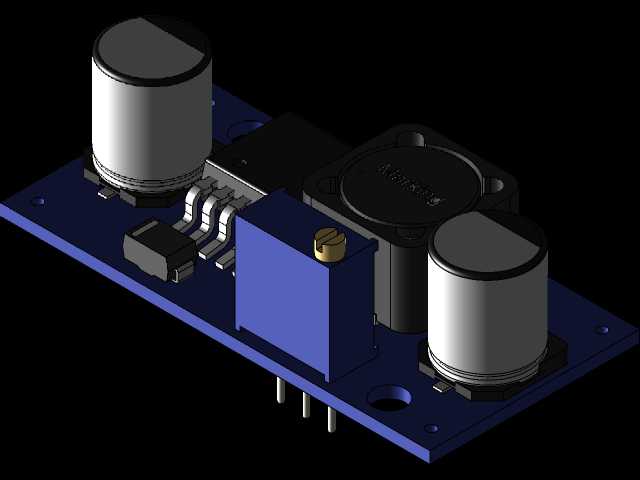

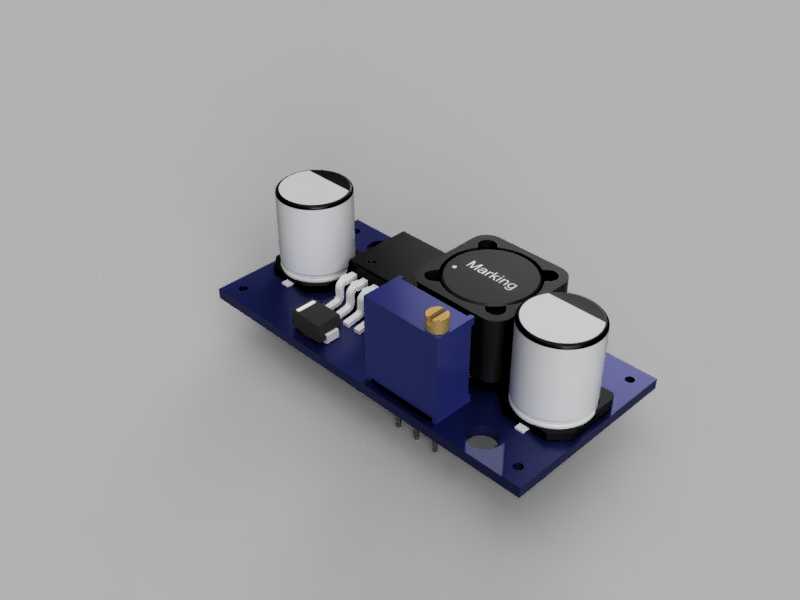

XL6009升压型DC-DC变换电路板结构

　　这款XL6009升压变换模块的结构设计，完全围绕小功率直流升压场景的实际装机需求展开，日常在便携设备供电改造、低压电池组升压驱动、车载小功率电子外设供电、工控板卡辅助电源回路这类场景里，这类模块的装机占比非常高，核心作用就是把较低的直流输入电压抬升到负载需要的更高电压等级，解决不同电压规格的直流设备供电匹配问题。从结构布局来看，整块PCB采用单面板布局设计，输入输出端预留标准直插焊盘位置，既可以直接焊接导线做固定式接线，也能搭配排针做插装式连接，适配不同的装机固定方式。板上核心功率器件的排布充分考虑了散热路径，功率电感布置在板卡中部靠近输入侧的位置，和两颗大容量铝电解电容形成最短的功率回路，减少大电流走线的长度，

　　降低回路寄生参数对转换效率的影响；可调输出的电位器布置在板卡侧边，装机后不需要拆解模块就能直接用螺丝刀调整输出电压值，现场调试的便利性很高。从安装边界来看，板卡四角预留了标准的固定孔位，孔位间距适配常见的万能板、型材壳体的安装螺孔规格，不需要额外做转接支架就能直接固定，板上最高的器件是立式铝电解电容，整体板上器件最高高度不超过15mm，对安装空间的竖向尺寸要求很低，哪怕是内部空间局促的小型塑料壳体、设备内部的预留夹层位置都能顺利装入，不会和周边结构件产生干涉。设计过程中充分考虑了量产装配的工艺性，所有器件都采用标准贴片加直插的混装工艺，没有特殊定制的异形器件，常规SMT产线加手工补焊就能完成整板装配，生产良率控制难度低。

　　功率回路的走线宽度做了加宽处理，大电流路径上的铜箔厚度满足持续3A以上电流的载流要求，长时间满负载工作时走线的温升控制在合理范围内，不会出现铜箔过热起皮的问题。两颗输入输出电解电容分别靠近端口布置，输入电容可以有效滤除输入侧的电压纹波，避免前端供电的杂波干扰模块正常工作，输出电容则负责平滑升压后的输出电压，降低输出纹波系数，给后端负载提供更稳定的直流供电。板上的肖特基续流二极管紧贴功率回路布置，缩短了高频开关回路的走线长度，减少高频电磁辐射，对周边敏感电路的干扰更小。实际选型应用的时候，需要注意输入电压的范围不能超出模块的设计阈值，输出电压调整时要结合输入输出的压差控制合理的负载电流，避免压差过大时器件温升过高影响使用寿命。

　　模块的PCB板材采用常规FR-4材质，厚度1.6mm，具备足够的结构强度，日常装机过程中轻微的弯折、磕碰不会导致板卡断裂，器件焊接的附着力也能满足常规振动场景下的使用要求，比如车载、便携设备这类存在一定振动的使用场景，不会轻易出现器件脱焊的问题。从结构细节来看，电位器采用带锁紧结构的型号，调整到目标输出电压后可以通过锁紧结构避免振动导致的阻值偏移，维持输出电压的稳定性；功率电感采用屏蔽式封装，相比开放式电感漏磁更小，不会对周边的磁敏器件产生干扰，同时电感的磁芯损耗更低，转换效率更高，轻载和重载下的效率表现都能满足常规小功率供电的需求。
