四位七段直插式数码显示器件结构设计

　　做嵌入式设备结构设计的工程师，多半都跟这类四位七段数码管打过交道，从早期的温控面板、计数仪表，到现在的小型工控终端、家电控制板，只要是需要低成本直观数字输出的场景，这类器件的出场率一直居高不下。不同于点阵屏或者液晶模组的复杂驱动逻辑，七段数码管的段选、位选控制逻辑简单，抗干扰能力强，在工业现场的温湿度、转速、计数类显示场景里，比娇贵的液晶器件靠谱得多，哪怕是在有轻微振动、温变范围较大的柜内安装环境，只要引脚焊接牢靠，基本不会出现显示异常的问题。

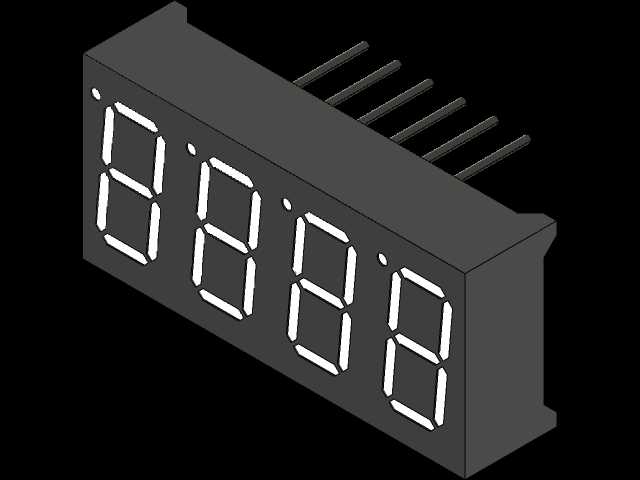

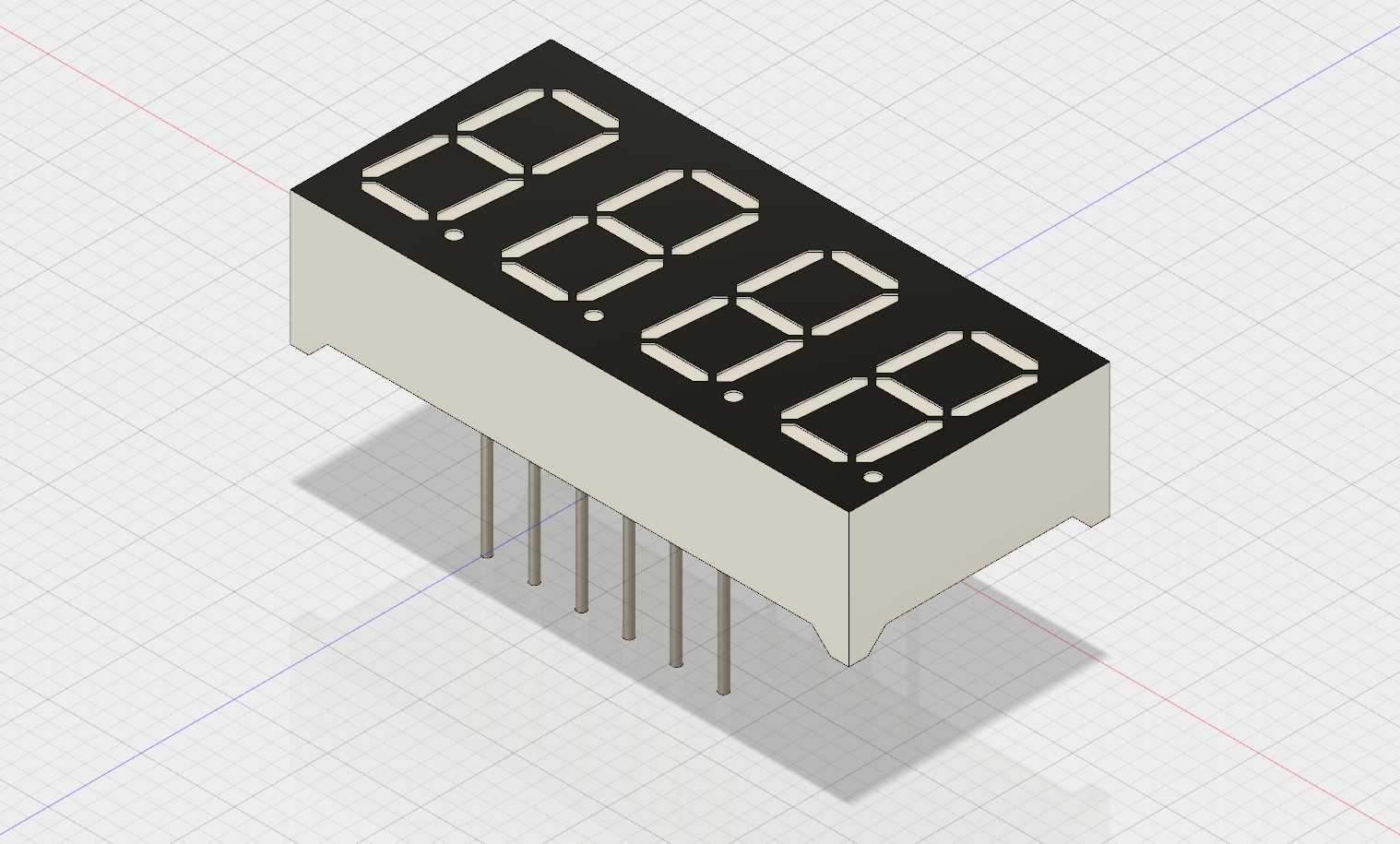

　　这次做的这个结构模型，首先卡的是安装边界，整体外形尺寸控制在30mm×14mm的矩形截面，这个尺寸是对照市面上通用的0.56英寸四位共阴/共阳数码管的安装孔位做的，引脚间距严格对齐2.54mm标准排针间距，不管是手工焊板还是过波峰焊，都能直接匹配通用PCB封装，不用额外改板。很多新手建模的时候容易忽略引脚的伸出长度，这个模型里引脚从塑壳底部伸出的长度留了3.5mm，刚好够穿过1.6mm厚的常规FR4板材，过波峰焊的时候焊锡爬升高度刚好能覆盖引脚焊接区，不会因为引脚太短导致虚焊，也不会因为太长剪脚时碰伤塑壳底部的密封结构。

　　塑壳部分的设计，首先考虑的是生产脱模的便利性，四周做了0.5°的脱模斜度，顶部的显示面罩跟黑色遮光基座是卡扣配合的，没有用超声线结构，小批量生产的时候手工就能装配，后期如果段码片需要返工，拆开面罩就能调整，不会像超声焊接的结构拆完就报废。显示窗口的每个七段笔画槽，深度控制在1.2mm，刚好能卡住内部的发光芯片衬底，槽与槽之间的遮光筋厚度留了0.3mm，既不会因为筋太薄注塑时走胶不全出现漏光，也不会因为筋太粗导致笔画边缘发虚，显示数字的时候相邻段的串光控制在肉眼不可察的范围，哪怕是在环境光较强的车间现场，三米外也能清晰读清显示数值。

　　引脚部分的排布，是按照标准四位数码管的12脚定义做的，上下两排引脚各6根，位置跟通用KiCAD封装里的焊盘完全对齐，建模的时候特意给每根引脚做了0.1mm的根部圆角，避免引脚反复弯折的时候出现应力断裂——很多维修师傅都遇到过老设备上数码管引脚齐根断的问题，大多是因为引脚根部直角应力集中，加上设备长期振动导致的，加了这个圆角之后，引脚的抗弯折疲劳寿命能提升三倍以上。塑壳底部的两个定位凸台，高度0.8mm，直径1.5mm，刚好能卡进PCB上对应的定位孔，焊接的时候不用手扶就能固定器件位置，过回流焊的时候也不会因为锡膏融化张力导致器件偏移，对于批量生产的SMT或者波峰焊工序来说，这个小结构能省掉不少治具成本。

　　从实际选型的角度说，这个尺寸的数码管覆盖的场景非常广，小到家用的电磁炉、热水器控制面板，大到车间里的设备计数器、温控器显示模块，甚至是学生做电子设计竞赛的数显作品，用的都是这个规格的器件。建模的时候特意把塑壳的表面做了细磨砂纹理处理，不是光滑的亮面，这样在强光下不会出现反光晃眼的问题，显示面罩用的是半透明红/茶色滤光材质的等效结构，发光的时候光线柔和不刺眼，不发光的时候能遮住内部的芯片和走线，外观整体性更强。

　　很多结构工程师画PCB封装的时候，容易把数码管的塑壳高度算错，导致面板开窗跟器件表面出现缝隙或者顶壳的问题，这个模型里塑壳总高度（不含引脚）是7.2mm，顶部显示面到引脚根部的距离是7mm，做面板结构设计的时候，只要面板开窗比显示区域大0.2mm，面板跟PCB之间的距离留7.3mm，就能刚好让显示面跟面板内侧贴合，不会出现漏光或者按压面板顶坏数码管的问题。另外塑壳两侧的缺口是特意留的拆装位，后期维修拆件的时候，用镊子卡着这两个缺口就能轻松撬下来，不会像全封闭的塑壳那样拆的时候容易把PCB焊盘扯掉。

　　从电路适配的角度说，这个结构不管是共阴还是共阳的管芯都能兼容，内部的腔体尺寸留了足够的余量，不管是用普通的直插芯片还是绑定工艺的COB封装，都能装进去，不用调整外部结构。对于做三维建模的从业者来说，这个模型的细节还原度足够支撑整机的结构干涉检查，导入装配体之后，能直接检查跟周边电容、电阻、接插件的间距，不会出现生产组装的时候才发现器件跟周边结构撞件的问题，尤其是做小型手持设备或者紧凑安装的控制模块时，提前把数码管的精确模型导入装配，能省掉很多后期改板的麻烦。
